सानुकूलित थर्मल ओव्हरलोड रिले कारखाना

CDADA, चीनमधील निर्माता आणि पुरवठादार, थर्मल ओव्हरलोड रिलेसह लो-व्होल्टेज इलेक्ट्रिकल उपकरणांची विस्तृत श्रेणी ऑफर करतो. आमचा तांत्रिक कार्यसंघ सर्वसमावेशक OEM सानुकूलित सेवा तसेच विक्री-पश्चात तांत्रिक समर्थन प्रदान करतो. आम्ही तुमच्या चौकशीचे स्वागत करतो.

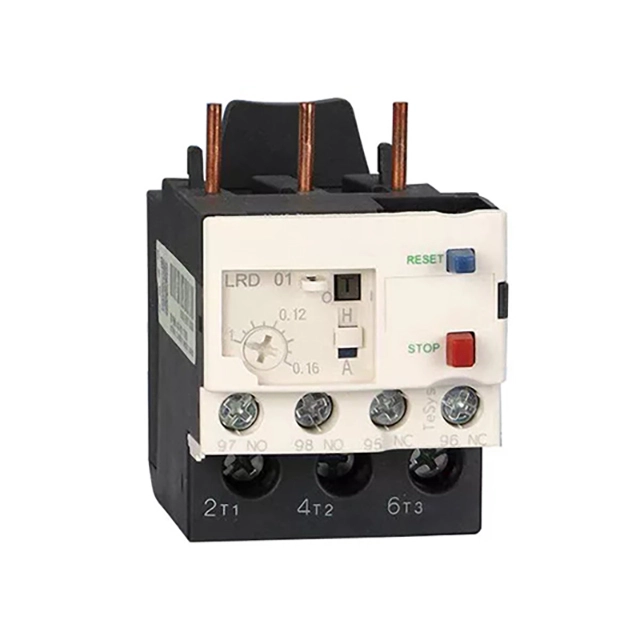

थर्मल ओव्हरलोड रिले म्हणजे काय?

थर्मल ओव्हरलोड रिले हे एक संरक्षणात्मक उपकरण आहे जे इलेक्ट्रिक मोटर दीर्घकाळापर्यंत खूप जास्त विद्युतप्रवाह काढते तेव्हा ते बंद करण्यासाठी डिझाइन केलेले असते, ज्यामुळे ते जास्त गरम होते. फ्यूज किंवा मानक विपरीतसर्किट ब्रेकरजे तात्कालिक उच्च प्रवाह (शॉर्ट सर्किट्स) वर प्रतिक्रिया देते, एक TOR उलट-वेळ वैशिष्ट्याचा वापर करते. याचा अर्थ विद्युत प्रवाह वाढल्याने ट्रिपिंगची वेळ कमी होते, मोटर विंडिंगच्या थर्मल क्षमतेचे उत्तम प्रकारे प्रतिबिंबित होते.

आमच्या तंत्रज्ञानाचा गाभा बायमेटेलिक स्ट्रिप तत्त्वावर अवलंबून आहे: थर्मल विस्ताराचे वेगवेगळे गुणांक असलेले दोन धातू एकत्र जोडलेले आहेत. मोटर करंटने गरम केल्यावर, पट्टी वाकते. विद्युत प्रवाह विशिष्ट कालावधीसाठी सुरक्षित सेटिंगपेक्षा जास्त असल्यास, पट्टी यांत्रिकरित्या सहायक संपर्कांना ट्रिप करण्यासाठी पुरेशी वाकते, मोटर स्टार्टर कॉइलची शक्ती कमी करते.

प्रकार आणि वर्गीकरण

आमच्या उत्पादन क्षमतांमध्ये विविध औद्योगिक गरजांसाठी तयार केलेल्या ओव्हरलोड संरक्षण तंत्रज्ञानाच्या संपूर्ण स्पेक्ट्रमचा समावेश आहे.

मुख्य कार्ये आणि बुद्धिमान संरक्षण

आमचे थर्मल ओव्हरलोड रिले फक्त साधे स्विच नाहीत; ते मोटरचे बुद्धिमान संरक्षक आहेत.

● ओव्हरलोड संरक्षण: प्राथमिक कार्य. कालांतराने वर्तमान (I2tI2t ) एकत्रित करून, रिले मोटर इन्सुलेशनला थर्मल डिग्रेडेशनपासून संरक्षण करते. ते उपद्रव न होता तात्पुरते इनरश करंट्स (मोटर सुरू करणे) परवानगी देते परंतु सतत ओव्हरलोड्सवर निर्णायकपणे प्रतिक्रिया देते.

● फेज फेल्युअर प्रोटेक्शन (सिंगल फेजिंग): थ्री-फेज सिस्टीममध्ये, एक फेज हरवल्यास, टॉर्क राखण्यासाठी मोटर उर्वरित दोन टप्प्यांवर जास्त प्रवाह काढते. आमच्या रिलेमध्ये एक विभेदक यंत्रणा (किंवा इलेक्ट्रॉनिक सेन्सिंग) वैशिष्ट्यीकृत आहे जी हा असंतुलन शोधते आणि त्वरित ट्रिप करते, मोटार बर्न होण्यापासून प्रतिबंधित करते.

● तापमान नुकसान भरपाई: औद्योगिक वातावरणासाठी एक महत्त्वपूर्ण वैशिष्ट्य. आमचे रिले सभोवतालच्या तापमानातील बदलांच्या प्रभावांना प्रतिकार करणाऱ्या द्विधातूच्या पट्टीने सुसज्ज आहेत. हे पॅनेल फ्रीझिंग वेअरहाऊस किंवा गरम फॅक्टरी फ्लोअरमध्ये (-20°C ते +60°C) असले तरीही ट्रिप पॉइंट अचूक राहील याची खात्री करते.

ट्रिप वर्ग निवड

आम्ही मानक ट्रिप वर्गांना अनुरूप रिले तयार करतो:

◆ वर्ग १०: कमी थर्मल क्षमतेच्या मोटर्ससाठी (उदा. सबमर्सिबल पंप).

◆ वर्ग 10A/20: सामान्य औद्योगिक मोटर्ससाठी मानक.

◆ वर्ग ३०: उच्च जडत्व लोडसाठी (उदा. मोठे पंखे, सेंट्रीफ्यूज) जे सुरू होण्यास जास्त वेळ लागतो.

◆ प्राथमिक अनुप्रयोग आणि वापर प्रकरणे

◆ औद्योगिक उत्पादन: कन्व्हेयर बेल्ट, रोबोटिक आर्म्स आणि CNC मशीन स्पिंडल्सचे जॅमिंग किंवा ओव्हरलोडिंगपासून संरक्षण करणे.

◆ HVAC सिस्टीम: व्यावसायिक इमारतींमध्ये मोठे सेंट्रीफ्यूगल पंखे आणि कंप्रेसर मोटर्सचे रक्षण करणे.

◆ पाणी प्रक्रिया: सबमर्सिबल पंप आणि एरेटर कोरडे किंवा अडकून पडण्यापासून संरक्षण करण्यासाठी आवश्यक.

◆ OEM मशिनरी: पॅकेजिंग मशीन, टेक्सटाईल लूम आणि फूड प्रोसेसिंग उपकरणे यांच्या नियंत्रण पॅनेलमध्ये एकत्रित.

अचूक उत्पादन

आमची उत्पादन प्रक्रिया थर्मल अभियांत्रिकी आणि यांत्रिक अचूकतेमध्ये एक मास्टरक्लास आहे.

1. मुख्य कच्चा माल:

◆ बिमेटेलिक स्ट्रिप्स: डिव्हाइसचे हृदय. विशिष्ट तापमानात सातत्यपूर्ण वाकणे सुनिश्चित करण्यासाठी आम्ही उच्च दर्जाचे मिश्र धातु (उदा., निकेल-लोह/मँगनीज-तांबे) वापरतो.

◆ हीटर एलिमेंट्स: प्रिसिजन-वाऊंड रेझिस्टन्स वायर (निक्रोम) किंवा हेवी-ड्यूटी कॉपर बार जे विद्युत् प्रवाहाच्या (I2RI2R ) वर्गाच्या प्रमाणात उष्णता निर्माण करतात.

◆ संपर्क: सिल्व्हर-निकेल (AgNi) किंवा सिल्व्हर-कॅडमियम-ऑक्साइड (AgCdO) सहायक संपर्कांसाठी (NC/NO), PLC किंवा संपर्ककर्त्याला विश्वसनीय सिग्नलिंगची खात्री करून.

◆ गृहनिर्माण: उच्च-शक्ती, ज्वाला-प्रतिरोधक पॉलिमाइड (PA66) किंवा बॅकलाइट, उच्च थर्मल ताण सहन करण्यासाठी डिझाइन केलेले.

2. उत्पादन आणि प्रक्रिया कार्यप्रवाह:

◆ घटक फॅब्रिकेशन: द्विधातूच्या पट्ट्या आणि हीटर कॉइलचे अचूक मुद्रांकन.

◆ कॅलिब्रेशन: सर्वात गंभीर पायरी. रिले उच्च-वर्तमान कॅलिब्रेशन बोगद्यामधून जाते. तंत्रज्ञ "वर्तमान सेटिंग डायल" समायोजित करतात यांत्रिकपणे बायमेटेलिक स्ट्रिपला पूर्व-ताण देण्यासाठी, ते अचूक ॲम्पेरेजवर (उदा. 10A, 16A) येण्याची खात्री करून.

◆ असेंबली: बायमेटेलिक स्ट्रिप, हीटर आणि ट्रिप मेकॅनिझम (फेज लॉस प्रोटेक्शनसाठी डिफरेंशियल लीव्हरसह) मायक्रोस्कोपिक टॉलरन्ससह एकत्र केले जातात.

◆ पॉटिंग (पर्यायी): कठोर वातावरणासाठी, गंज आणि कंपनाचे नुकसान टाळण्यासाठी अंतर्गत यंत्रणा इपॉक्सी रेझिनमध्ये एन्कॅप्स्युलेट केली जाते.

◆ कठोर गुणवत्ता नियंत्रण आणि चाचणी मानके

आम्ही IEC/EN 60947-4-1 आणि GB/T 14048.4 मानकांचे पालन करतो. रिले मोटरच्या थर्मल वळणाची उत्तम प्रकारे नक्कल करते याची खात्री करण्यासाठी आमचे गुणवत्ता हमी प्रोटोकॉल डिझाइन केले आहेत.

मानक चाचणी आयटम आणि कारखाना तपासणी निकष:

आमचे उत्पादन कौशल्य

आमची सुविधा थर्मल व्यवस्थापनाचे नाजूक भौतिकशास्त्र हाताळण्यासाठी सुसज्ज आहे.

◆ उत्पादन लाइन: आम्ही बाईमेटलिक स्ट्रिप्सच्या संवेदनशील हाताळणीसाठी विशेषतः डिझाइन केलेल्या अर्ध-स्वयंचलित असेंबली लाइन्स वापरतो, ज्यामुळे त्यांचे थर्मल गुणधर्म बदलू शकणारे यांत्रिक ताण टाळता येतात.

प्रगत उपकरणे:

◆ उच्च-वर्तमान कॅलिब्रेशन बेंच: जड ओव्हरलोड्सचे अनुकरण करण्यासाठी आणि मिलिसेकंद अचूकतेसह ट्रिप वेळा सत्यापित करण्यासाठी 1000A पर्यंत इंजेक्ट करण्यास सक्षम.

◆ पर्यावरणीय हवामान कक्ष: पूर्ण औद्योगिक तापमान श्रेणीमध्ये तापमान भरपाई यंत्रणा तपासण्यासाठी वापरला जातो.

◆ लेझर वेल्डिंग स्टेशन्स: हीटर घटक आणि टर्मिनल्समध्ये मजबूत, कमी-प्रतिरोधक कनेक्शन तयार करण्यासाठी.

तज्ञ संघ:

◆ थर्मल अभियंता: उष्मा हस्तांतरण आणि भौतिक विज्ञानातील विशेषज्ञ जे द्विधातू भूमिती डिझाइन करतात.

◆ कॅलिब्रेशन तंत्रज्ञ: प्रत्येक रिले कठोर वर्ग 10A/20/30 मानकांची पूर्तता करत असल्याची खात्री करण्यासाठी ट्रिप यंत्रणा सुरेख करणारे उच्च कुशल कर्मचारी.

◆ गुणवत्तेची हमी: फील्डमध्ये उपद्रव टाळण्यासाठी "ट्रिप वक्र" सुसंगततेचे विश्लेषण करण्यासाठी समर्पित.

आमचे थर्मल ओव्हरलोड रिले निवडा. आम्ही फक्त घटक तयार करत नाही; आम्ही विश्वासार्हतेची अभियंता करतो जी तुमची मोटर्स चालू ठेवते आणि तुमच्या उत्पादन लाईन्स हलवते.
