उच्च दर्जाचे डीसी सर्किट ब्रेकर उत्पादक

CDADAडीसी सर्किट ब्रेकर्सचा विश्वासार्ह निर्माता आणि पुरवठादार आहे. आमची उत्पादने उच्च-गुणवत्तेची, विश्वासार्ह आणि तांत्रिकदृष्ट्या प्रगत आहेत. आम्ही नवीन उर्जा सारख्या उद्योगांसाठी तयार केलेली समाधाने विकसित करण्यात माहिर आहोत, तुम्हाला सर्वसमावेशक, एक-स्टॉप OEM सेवा प्रदान करतो.

डीसी सर्किट ब्रेकर म्हणजे काय?

A डीसी सर्किट ब्रेकर ओव्हरलोड, शॉर्ट-सर्किट किंवा फॉल्ट परिस्थितीत डायरेक्ट करंट (DC) सर्किट्समध्ये व्यत्यय आणण्यासाठी डिझाइन केलेले एक विशेष संरक्षणात्मक उपकरण आहे. AC सर्किट ब्रेकर्सच्या विपरीत ज्यांना नैसर्गिक प्रवाह शून्य-क्रॉसिंगचा फायदा होतो (50/60Hz वर प्रति सेकंद 100-120 वेळा), DC ब्रेकर्सने जबरदस्तीने विझवणे आवश्यक आहे.सतत, दिशाहीन चाप ज्यात अंतर्भूत स्व-शमन गुणधर्म नसतात. या मूलभूत फरकामुळे अत्याधुनिक चाप शमन तंत्रज्ञानाची आवश्यकता आहे, ज्यामुळे DC ब्रेकर्स भौतिकदृष्ट्या मोठे, अधिक जटिल आणि त्यांच्या AC समकक्षांपेक्षा अधिक महाग होतात.

डीसी सर्किट ब्रेकर्स पासून व्होल्टेज श्रेणींमध्ये कार्य करतात12V ते 1500V DC, वर्तमान रेटिंगच्या विस्तारासह2A ते 2500A. ते सोलर फोटोव्होल्टेइक (पीव्ही) सिस्टम, बॅटरी एनर्जी स्टोरेज सिस्टम (बीईएसएस), इलेक्ट्रिक व्हेईकल (ईव्ही) चार्जिंग इन्फ्रास्ट्रूमध्ये महत्त्वपूर्ण संरक्षण घटक म्हणून काम करतात.cture, DC पॉवर वितरणासह डेटा केंद्रे, औद्योगिक DC मोटर नियंत्रणे आणि सागरी विद्युत प्रणाली.

DC व्यत्ययामध्ये मुख्य आव्हान आहेआर्क विलुप्त भौतिकशास्त्र: DC आर्क्स 10,000 °C पेक्षा जास्त तापमानासह स्थिर प्लाझ्मा स्तंभ राखतात, ज्यासाठी चुंबकीय क्षेत्र, आर्क च्युट्स आणि विशेष संपर्क सामग्रीद्वारे सक्तीने वाढवणे, थंड करणे आणि डीआयनीकरण आवश्यक असते.

उत्पादन श्रेणी आणि कॉन्फिगरेशन

वर्गीकरण	प्रकार	वर्तमान/व्होल्टेज श्रेणी	मुख्य वैशिष्ट्ये
बांधकाम करून	डी.सीMCB (सूक्ष्म)	2A – 125A, 250V – 1000V DC	डीआयएन रेल माउंटिंग, निश्चित ट्रिप सेटिंग्ज, निवासी/व्यावसायिक पीव्ही

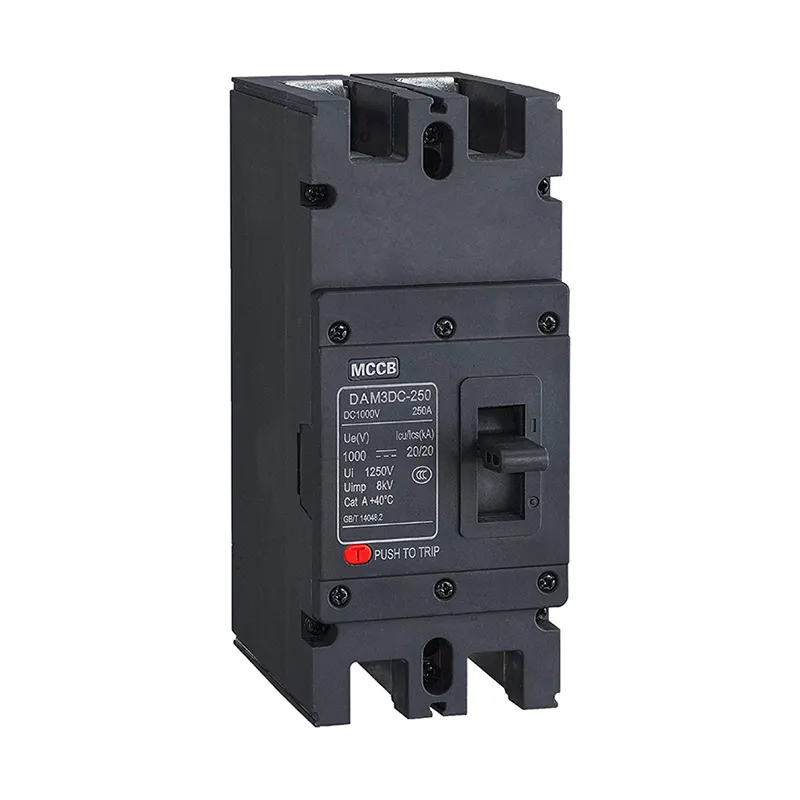

	डी.सीMCCB (मोल्डेड केस)	10A – 2500A, 500V – 1500V DC	समायोज्य ट्रिप युनिट्स, उच्च ब्रेकिंग क्षमता, औद्योगिक/उपयुक्तता
	डी.सीACB (एअर सर्किट ब्रेकर)	630A - 6300A, 1000V DC	ड्रॉ-आउट डिझाइन, इलेक्ट्रॉनिक संरक्षण, वीज वितरण
	सॉलिड-स्टेट डीसी ब्रेकर	100A - 5000A, 1500V DC पर्यंत	सेमीकंडक्टर-आधारित, <1ms ऑपरेशन, कोणतेही आर्किंग नाही, प्रीमियम किंमत
व्होल्टेज रेटिंगनुसार	कमी व्होल्टेज	12V - 250V DC	ऑटोमोटिव्ह, सागरी, दूरसंचार
	मध्यम व्होल्टेज (पीव्ही मानक)	250V - 1000V DC	सोलर पीव्ही स्ट्रिंग्स, कॉम्बाइनर बॉक्स, निवासी/व्यावसायिक
	उच्च व्होल्टेज	1000V - 1500V DC	युटिलिटी-स्केल PV, बॅटरी स्टोरेज, EV फास्ट चार्जिंग
पोल कॉन्फिगरेशन द्वारे	1-ध्रुव	250V DC	सिंगल-स्ट्रिंग पीव्ही, लो-व्होल्टेज डीसी
	2-ध्रुव (मालिका)	500V - 750V DC	मिड-व्होल्टेज पीव्ही, ड्युअल-पोल सीरीज कनेक्शन
	3-ध्रुव	750V DC	थ्री-फेज डीसी सिस्टम, विशेष औद्योगिक
	4-ध्रुव (मालिका)	1000V - 1500V DC	हाय-व्होल्टेज PV, बॅटरी रॅक, EV पायाभूत सुविधा
ट्रिप तंत्रज्ञानाद्वारे	थर्मल-चुंबकीय	2A - 800A	बिमेटेलिक ओव्हरलोड + सोलेनॉइड शॉर्ट-सर्किट, किफायतशीर
	इलेक्ट्रॉनिक	100A - 2500A	मायक्रोप्रोसेसर-आधारित, समायोज्य वक्र, संप्रेषण
	फक्त चुंबकीय	10A - 100A	फक्त शॉर्ट-सर्किट, मोटर संरक्षण, जलद ऑपरेशन

गंभीर पदनाम:ध्रुवीय संवेदनशीलता डीसी ब्रेकर्सने चिन्हांकित करणे आवश्यक आहेसकारात्मक (+) आणि नकारात्मक (-) टर्मिनल्स, वर्तमान दिशा निर्देशकांसह. रिव्हर्स पोलॅरिटी इन्स्टॉलेशनमुळे असममित चाप वर्तनामुळे आपत्तीजनक बिघाड होऊ शकतो.

मुख्य कार्ये आणि ऑपरेटिंग तत्त्व

डीसी आर्क चॅलेंज

सध्याच्या शून्य-क्रॉसिंगवर नैसर्गिकरित्या विझणाऱ्या एसी आर्क्सच्या विपरीत, डीसी आर्क्स अद्वितीय विझवण्याची आव्हाने सादर करतात:

पॅरामीटर	एसी आर्क	डीसी आर्क
वर्तमान तरंगरूप	साइनसॉइडल, शून्य-क्रॉसिंग प्रत्येक 10ms (50Hz)	सतत, सतत मोठेपणा
आर्क व्होल्टेज	विद्युत् प्रवाहासह चढ-उतार होतो	स्थिर, सक्तीने विलोपन आवश्यक आहे
चाप विलोपन	शून्य क्रॉसिंगवर नैसर्गिक	जबरदस्तीने वाढवणे + थंड करणे आवश्यक आहे
चाप ऊर्जा	स्पंदित, कमी सरासरी	सतत, केंद्रित उष्णता
संपर्क पोशाख	मध्यम	योग्य शमन न करता तीव्र
आवश्यक अंतर	लहान	समतुल्य व्होल्टेजसाठी 2-3× मोठा

आर्क विलोपन तंत्रज्ञान

तंत्रज्ञान	यंत्रणा	अर्ज	कामगिरी
चुंबकीय ब्लोआउट	लॉरेन्ट्झ फोर्स F = I × L × B चाप स्प्लिटर प्लेट्समध्ये 50-200 m/s वेगाने चालवते	DC MCB/MCCB साठी युनिव्हर्सल	सर्वात सामान्य, किफायतशीर, 10-20kA ब्रेकिंग
स्प्लिटर प्लेट्ससह आर्क चुट	चाप मालिका विभागांमध्ये विभागलेला, थंड, डीआयोनाइज्ड	सर्व डीसी ब्रेकर्समध्ये मानक	आवश्यक घटक, प्रति प्लेट 30-50V व्होल्टेज ड्रॉप
कायम चुंबक	NdFeB चुंबक (0.1-0.3T) चाप मार्गाला लंब	कॉम्पॅक्ट DC MCBs	कोणतीही बाह्य शक्ती नाही, तापमान 150 डिग्री सेल्सियस पर्यंत स्थिर आहे
इलेक्ट्रोमॅग्नेटिक ब्लोआउट कॉइल	स्वयं-उर्जित कॉइल फॉल्ट करंटच्या प्रमाणात फील्ड व्युत्पन्न करते	उच्च-वर्तमान MCCBs	वर्तमान, अनुकूली संरक्षणासह शक्ती वाढते
व्हॅक्यूम व्यत्यय	व्हॅक्यूममध्ये विझलेला चाप (आयनीकरण करण्यायोग्य माध्यम नाही)	उच्च-व्होल्टेज डीसी, विशेष	>1000V DC साठी उत्कृष्ट, दीर्घ आयुष्य, महाग
एअर ब्लास्ट	संकुचित हवा थंड होते आणि चाप ताणते	उच्च-शक्ती औद्योगिक, वारसा	उच्च देखभाल, आधुनिक डिझाइनमध्ये क्वचितच वापरले जाते

चुंबकीय ब्लोआउट भौतिकशास्त्र

Lorentz force समीकरण DC चाप हाताळणी नियंत्रित करते:

F = I × L × B

कुठे:

एफ = फोर्स ऑन आर्क (न्यूटन)

I = चाप प्रवाह (Amperes)

L = चाप लांबी (मीटर)

B = चुंबकीय प्रवाह घनता (टेस्ला)

उदाहरण गणना:

चाप प्रवाह: 1000A

चाप लांबी: 0.02m (2cm)

चुंबकीय क्षेत्र: 0.2T

बल: F = 1000 × 0.02 × 0.2 = 4N

प्रवेग: a = 4N / (5×10⁻⁴ kg/m × 0.02m) = 400,000 m/s²

हा प्रचंड प्रवेग चाप मिलिसेकंदांमध्ये स्प्लिटर प्लेट्समध्ये आणतो, जिथे तो विभागलेला, थंड आणि विझवला जातो.

अनुप्रयोग वातावरण आणि वापर प्रकरणे

उद्योग क्षेत्र	विशिष्ट अनुप्रयोग	ठराविक तपशील	गंभीर आवश्यकता
सोलर पीव्ही (निवासी)	स्ट्रिंग संरक्षण, कॉम्बिनर बॉक्स	10A-32A, 250V-500V DC, 2-पोल, Type C वक्र	अतिनील प्रतिकार, IP65 संलग्नक, 20kA Icu
सोलर पीव्ही (व्यावसायिक)	कंबाईनर बॉक्स मुख्य, इन्व्हर्टर संरक्षण	63A-125A, 500V-1000V DC, 4-पोल, 10-20kA Icu	उच्च सभोवतालचे (60°C), रिव्हर्स करंट withstand
सोलर पीव्ही (उपयुक्तता)	सेंट्रल इन्व्हर्टर, डीसी संग्रह	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	निवडक समन्वय, दूरस्थ निरीक्षण
बॅटरी ऊर्जा स्टोरेज	बॅटरी रॅक संरक्षण, डीसी बस	125A-630A, 750V-1500V DC, इलेक्ट्रॉनिक ट्रिप, 4-पोल	द्विदिश संरक्षण, उच्च शॉर्ट-सर्किट प्रवाह
ईव्ही चार्जिंग	डीसी फास्ट चार्जर संरक्षण, बॅटरी इंटरफेस	200A-400A, 500V-1000V DC, उच्च सहनशक्ती	वारंवार ऑपरेशन, उच्च प्रवेश, SIL 2 सुरक्षा
डेटा केंद्रे	380V DC वितरण, UPS संरक्षण	63A-250A, 380V DC, उच्च ब्रेकिंग, कमी उर्जा लेट-थ्रू	किमान डाउनटाइम, निवडक समन्वय
रेल्वे ट्रॅक्शन	मेट्रो, ट्राम, रेल्वे डीसी पुरवठा	1000A-4000A, 750V-1500V DC, DC ACB	उच्च यांत्रिक सहनशक्ती, कंपन प्रतिकार
सागरी/ऑफशोअर	जहाज डीसी वितरण, ऑफशोर प्लॅटफॉर्म	100A-400A, 500V DC, गंज-प्रतिरोधक	सॉल्ट स्प्रे, ट्रॉपिकलाइज्ड, रिडंडंट ट्रिपिंग

उत्पादन प्रक्रिया आणि उत्पादन कार्यप्रवाह

अचूक उत्पादन अनुक्रम

कच्चा माल IQC → संपर्क प्रणाली फॅब्रिकेशन → आर्क चुट असेंब्ली → मॅग्नेटिक सिस्टम इंटिग्रेशन → मेकॅनिझम असेंब्ली → ट्रिप युनिट कॅलिब्रेशन → प्राथमिक असेंबली → उच्च-वर्तमान चाचणी → अंतिम QC → पॅकेजिंग

क्रिटिकल मॅन्युफॅक्चरिंग टप्पे

स्टेज	प्रक्रिया तपशील	गुणवत्ता नियंत्रण बिंदू
फॅब्रिकेशनशी संपर्क साधा	सिल्व्हर-टंगस्टन (AgW 70/30) किंवा कॉपर-टंगस्टन (CuW 80/20) संपर्क टिपा, तांबे वाहकांना ब्रेझिंग, भूमिती पुसणे	कठोरता HV 120-180, चाप इरोशन रेझिस्टन्स, कॉन्टॅक्ट रेझिस्टन्स <1mΩ, ब्रेझिंग स्ट्रेंथ >80MPa
आर्क चुट बांधकाम	सिरॅमिक स्प्लिटर प्लेट्स (व्होल्टेजवर अवलंबून 6-15 प्लेट्स), स्टील आर्क रनर्स, कायम चुंबक एकत्रीकरण, ऑप्टिमाइझ आर्क चेंबर भूमिती	डायलेक्ट्रिक सामर्थ्य >3kV, चाप शमन वेळ <10ms, चुंबकीय प्रवाह घनता 0.15-0.25T
चुंबकीय ब्लोआउट सिस्टम	NdFeB कायम चुंबक प्लेसमेंट (N52 ग्रेड), पोल पीस मशीनिंग, चुंबकीय सर्किट ऑप्टिमायझेशन, तापमान भरपाई	फ्लक्स घनता ±10% सहिष्णुता, तापमान गुणांक -0.1%/°C, विचुंबकीकरण प्रतिकार
यंत्रणा विधानसभा	क्विक-मेक/क्विक-ब्रेक टॉगल, स्प्रिंग एनर्जी स्टोरेज, ट्रिप-फ्री लिंकेज, कॉन्टॅक्ट प्रेशर स्प्रिंग्स	संपर्क उघडण्याचा वेग >1.2 m/s, यांत्रिक सहनशक्ती 20,000 सायकल, प्रवासाची वेळ <20ms
ट्रिप युनिट कॅलिब्रेशन	बिमेटेलिक थर्मल एलिमेंट कॅलिब्रेशन (±5% अचूकता), चुंबकीय सोलेनोइड गॅप सेटिंग, वेळ-वर्तमान वक्र सत्यापन	1.05×नो-ट्रिपमध्ये, 1.25×ट्रिपमध्ये <1h, 5×त्वरित, डेटा लॉगिंग
उच्च-वर्तमान चाचणी	10kA-20kA वर प्राथमिक इंजेक्शन चाचणी, चाप विलोपन सत्यापन, तापमान वाढ मोजमाप	ब्रेकिंग क्षमता पडताळणी, संपर्क परिधान <5% चाचणीनंतर, डायलेक्ट्रिक पुनर्प्राप्ती

प्राथमिक कच्चा माल आणि घटक तपशील

घटक	साहित्य तपशील	पुरवठादार मानके	मुख्य गुणधर्म
मुख्य संपर्क	सिल्व्हर-टंगस्टन (AgW 70/30) किंवा तांबे-टंगस्टन (CuW 80/20)	ASTM B702, IEC 60368	उच्च चाप इरोशन प्रतिरोध, अँटी-वेल्डिंग, चालकता 45-55% IACS
आर्क चुट प्लेट्स	अल्युमिना सिरॅमिक (Al₂O₃ 95%) किंवा steatite	IEC 60672	उष्णता प्रतिरोध >1200°C, डायलेक्ट्रिक ताकद >15kV/mm, चाप शमन
कायम चुंबक	NdFeB N52 (निओडीमियम-लोह-बोरॉन)	IEC 60404-8-1	रिमनन्स 1.48T, जबरदस्ती >1000kA/m, तापमान 150°C पर्यंत स्थिर
चुंबकीय ध्रुव तुकडे	लो-कार्बन स्टील 1008 किंवा सिलिकॉन स्टील	ASTM A1008	उच्च पारगम्यता, कमी पुनरावृत्ती, चुंबकीय प्रवाह मार्गदर्शन
मोल्डेड केस	BMC (DMC-2) थर्मोसेटिंग किंवा PA66 GF30	IEC 60664-1, UL 94 V-0	ट्रॅकिंग इंडेक्स >600V, उष्णता प्रतिरोधक 180°C, चाप कंटेनमेंट
स्प्रिंग्सशी संपर्क साधा	बेरिलियम कॉपर (CuBe2) किंवा स्टेनलेस स्टील 301	ASTM B196	थकवा जीवन>50,000 चक्र, सातत्यपूर्ण दाब, गंज प्रतिकार
टर्मिनल्स	टिन किंवा सिल्व्हर प्लेटिंगसह कॉपर C11000	ASTM B187	वर्तमान घनता 1.5-2.0 A/mm², कमी संपर्क प्रतिकार, ऑक्सिडेशन प्रतिरोध
द्विधातु घटक	इनकोनेल/पॅसिव्हेटेड स्टील कंपोझिट	ASTM B388	विक्षेपण दर 0.2mm/°C, स्थिरता ±3%, कॅलिब्रेशन अचूकता ±5%
इलेक्ट्रॉनिक घटक (इलेक्ट्रॉनिक ट्रिप युनिटसाठी)	औद्योगिक दर्जाचे पीसीबी, हॉल सेन्सर, एआरएम प्रोसेसर	IEC 60721-3-3	-25°C ते +70°C ऑपरेशन, EMC स्तर 3, SIL 2 सक्षम

मानकांचे पालन आणि चाचणी प्रोटोकॉल

आंतरराष्ट्रीय मानक फ्रेमवर्क

मानक	व्याप्ती	लागू रेटिंग
IEC 60947-2	लो-व्होल्टेज स्विचगियर - सर्किट-ब्रेकर (डीसीसह)	1500V DC पर्यंत DC ब्रेकर्ससाठी सार्वत्रिक मानक
IEC 60898-2	डीसी ऑपरेशनसाठी सर्किट ब्रेकर (घरगुती)	DC MCBs 125A पर्यंत, 220V DC (1-पोल), 440V DC (2-पोल)
IEC 61643-31	फोटोव्होल्टेइक अनुप्रयोगांसाठी एसपीडी	ब्रेकर्ससह डीसी लाट संरक्षण समन्वय
GB/T 14048.2	चीनी राष्ट्रीय मानक	चीनच्या बाजारपेठेसाठी CCC प्रमाणपत्र

गंभीर डीसी चाचणी आवश्यकता:

गंभीर डीसी लोड वर्तमान चाचणी: कट-ऑफ करंटची पडताळणी जेथे आर्किंगची वेळ लक्षणीय वाढते

शॉर्ट-सर्किट ब्रेकिंग क्षमता: निर्दिष्ट वेळ स्थिर (L/R प्रमाण) सह कमाल DC व्होल्टेजवर चाचणी केली

ओव्हरलोड कामगिरी: थर्मल ट्रिपची पडताळणी 1.45×In 1 तासासाठी

अनिवार्य प्रकारच्या चाचण्या (DC साठी IEC 60947-2)

चाचणी श्रेणी	विशिष्ट चाचणी	स्वीकृती निकष
तापमानात वाढ	इन रेट केलेले सतत प्रवाह	टर्मिनल ≤80K (चांदी), ≤65K (बेअर), केस ≤40K
डायलेक्ट्रिक गुणधर्म	पॉवर-फ्रिक्वेंसी (2.5kV-3.5kV/1min), आवेग (8kV)	ब्रेकडाउन नाही, फ्लॅशओव्हर नाही
ट्रिपिंग वैशिष्ट्ये	ओव्हरलोड: 1.05×In (सहल नाही), 1.25×In/1.45×In (मर्यादेत सहल)	पारंपारिक ट्रिपिंग वेळा प्रति वक्र
	शॉर्ट-सर्किट: 5×In, 10× त्वरित ट्रिपमध्ये	<20ms ऑपरेशन
ऑपरेशनल कामगिरी	यांत्रिक: 20,000 चक्र; इलेक्ट्रिकल: 10,000 सायकल	<5% पॅरामीटर ड्रिफ्ट
शॉर्ट-सर्किट ब्रेकिंग	रेट केलेल्या DC व्होल्टेजवर Icu (अंतिम), Ics (सेवा).	यशस्वी व्यत्यय, संपर्क वेल्डिंग नाही
गंभीर DC लोड वर्तमान	arcing वेळ मर्यादा पडताळणी	रेट केलेल्या श्रेणीमध्ये जास्त आर्किंग नाही
चुंबकीय ब्लोआउट सत्यापन	आर्क विलोपन वेळ, आर्क चेंबर अखंडता	<10ms चाप कालावधी, चेंबर भंग नाही
पर्यावरणीय	ओलसर उष्णता, थंड, कोरडी उष्णता, कंपन	कंडिशनिंग नंतर कार्यशील

फॅक्टरी गुणवत्ता नियंत्रण आणि तपासणी मानके

इनकमिंग मटेरियल QC (IQC)

साहित्य	तपासणी आयटम	नमुना योजना	उपकरणे
टंगस्टन संपर्क टिपा	घनता, कडकपणा, चांदीची सामग्री, मितीय सहिष्णुता	प्रति बॅच	स्पेक्ट्रोमीटर, कडकपणा परीक्षक, CMM
NdFeB चुंबक	रेमनन्स, जबरदस्ती, तापमान गुणांक, प्लेटिंग	प्रति बॅच	Hysteresisgraph, Helmholtz कॉइल
सिरेमिक प्लेट्स	डायलेक्ट्रिक ताकद, थर्मल शॉक प्रतिरोध, परिमाणे	प्रति बॅच	डायलेक्ट्रिक टेस्टर, थर्मल शॉक चेंबर
तांबे वाहक	चालकता, कडकपणा, प्लेटिंग जाडी	प्रति बॅच	चालकता मीटर, मायक्रोमीटर, XRF
थर्मोसेटिंग प्लास्टिक	काचेची सामग्री, चिकटपणा, बरा होण्याची वेळ, ज्वलनशीलता	प्रति बॅच	DSC, मेल्ट फ्लो इंडेक्सर, UL 94 उपकरणे

इन-प्रोसेस गुणवत्ता नियंत्रण (IPQC)

स्टेशन	नियंत्रण पॅरामीटर्स	वारंवारता	पद्धत
संपर्क brazing	तापमान 800-850°C, वातावरण, संयुक्त ताकद	प्रत्येक 100 युनिट्स	थर्मोकूपल, शिअर टेस्टर, मेटॅलोग्राफी
चुंबक प्लेसमेंट	ध्रुवीयता पडताळणी, प्रवाह घनता, संरेखन	प्रत्येक युनिट	फ्लक्स मीटर, दृष्टी प्रणाली
चाप चुट असेंब्ली	प्लेट स्पेसिंग, मॅग्नेट अलाइनमेंट, रनर भूमिती	प्रत्येक 50 युनिट्स	गो/नो-गो गेज, फ्लक्स डेन्सिटी मॅपिंग
यंत्रणा कॅलिब्रेशन	उघडण्याची गती, संपर्क दाब, ट्रिप फोर्स	प्रत्येक युनिट	हाय-स्पीड कॅमेरा, फोर्स गेज, ऑटोमेटेड बेंच
ट्रिप युनिट चाचणी	वेळ-वर्तमान वक्र, तात्काळ सहल, सभोवतालची भरपाई	प्रत्येक युनिट	प्राथमिक इंजेक्शन टेस्टर (10,000A), डेटा लॉगिंग

अंतिम गुणवत्ता नियंत्रण (FQC) आणि आउटगोइंग QC (OQC)

चाचणी आयटम	मानक	नमुना आकार
ध्रुवीय चिन्हांकन सत्यापन	योग्य +/-/वर्तमान दिशा चिन्हांकन	100%
संपर्क प्रतिकार	प्रति पोल <1mΩ	100%
डायलेक्ट्रिक व्होल्टेज सहन करते	2.5kV AC/1मि	100%
इन्सुलेशन प्रतिकार	>100MΩ @ 500V DC	100%
ट्रिपिंग वैशिष्ट्ये	1.05×In, 1.25×In, 5×In, 10×सत्यापनामध्ये	100%
चुंबकीय ब्लोआउट फंक्शन	रेटेड वर्तमान वर चाप विलोपन चाचणी	100%
यांत्रिक ऑपरेशन	10 ऑन-ऑफ सायकल, सुरळीत ऑपरेशन	100%
व्हिज्युअल आणि मितीय तपासणी	क्लिअरन्स, क्रिपेज, मार्किंग पर्मनन्स	100%
उच्च-वर्तमान सॅम्पलिंग	ब्रेकिंग क्षमता पडताळणी (10kA)	AQL 0.65
पॅकेजिंग अखंडता	ड्रॉप चाचणी, कंपन (ISTA 3A)	प्रति लॉट

उत्पादन पायाभूत सुविधा आणि उत्पादन क्षमता

प्रगत उत्पादन उपकरणे

उपकरणे श्रेणी	मशीन तपशील	कार्य	क्षमता
फॅब्रिकेशनशी संपर्क साधा	व्हॅक्यूम ब्रेझिंग फर्नेस (10⁻³ mbar, 900°C)	टंगस्टन-चांदी संपर्क brazing	5,000 संपर्क/दिवस
चुंबक विधानसभा	पोलॅरिटी डिटेक्शनसह स्वयंचलित चुंबक प्लेसमेंट	NdFeB चुंबक एकत्रीकरण, फ्लक्स सत्यापन	3,000 संमेलने/दिवस
आर्क चुट उत्पादन	सिरेमिक प्लेट दाबणे, फायरिंग, मेटलायझेशन	स्प्लिटर प्लेट निर्मिती	10,000 प्लेट्स/दिवस
यंत्रणा विधानसभा	कामगार असेंबली सेल	हाय-स्पीड असेंब्ली, कॅलिब्रेशन	प्रति ओळ 2,000 युनिट्स/दिवस
चाचणी उपकरणे	प्राथमिक इंजेक्शन चाचणी संच (20,000A DC क्षमता)	उच्च-वर्तमान ट्रिप सत्यापन	300 युनिट्स/दिवस
	आर्क विलोपन चाचणी कक्ष (हाय-स्पीड इमेजिंग)	आर्क वर्तन विश्लेषण, ब्लोआउट सत्यापन	50 युनिट्स/दिवस
	पर्यावरण चाचणी कक्ष (तापमान, आर्द्रता, कंपन)	IEC 60068-2 अनुपालन	100 युनिट्स/दिवस

उत्पादन क्षमता आणि लीड टाइम्स

उत्पादन श्रेणी	मासिक क्षमता	मानक लीड वेळ	त्वरित ऑर्डर क्षमता
DC MCB 1P/2P (10A-63A, 250V-500V)	200,000 युनिट्स	४-५ आठवडे	5 दिवस
DC MCB 4P (63A-125A, 1000V)	100,000 युनिट्स	४-५ आठवडे	7 दिवस
DC MCCB (125A-400A, 500V-1000V)	30,000 युनिट्स	४-५ आठवडे	10 दिवस
DC MCCB (630A-1600A, 1000V-1500V)	10,000 युनिट्स	४-५ आठवडे	2 आठवडे
उच्च-व्होल्टेज DC (1500V+, विशेष)	प्रकल्प आधार	8-12 आठवडे	4 आठवडे

अभियांत्रिकी आणि तांत्रिक संघ रचना

विभाग	कर्मचारी	निपुणता	जबाबदाऱ्या
R&D अभियांत्रिकी	5 अभियंते	डीसी आर्क फिजिक्स, मॅग्नेटिक फील्ड सिम्युलेशन, कॉन्टॅक्ट मटेरियल, पॉवर इलेक्ट्रॉनिक्स	नवीन DC ब्रेकर डेव्हलपमेंट, पेटंट पोर्टफोलिओ (35+ पेटंट), HVDC इनोव्हेशन
प्रक्रिया अभियांत्रिकी	20 अभियंते	व्हॅक्यूम ब्रेझिंग, मॅग्नेट असेंब्ली, सिरेमिक प्रोसेसिंग, ऑटोमेशन	उत्पादन ऑप्टिमायझेशन, उत्पन्न सुधारणा (>98%), उद्योग 4.0 एकत्रीकरण
चाचणी आणि प्रमाणीकरण	15 अभियंते	उच्च-वर्तमान डीसी चाचणी, चाप विलोपन विश्लेषण, पर्यावरणीय अनुकरण, EMC	प्रकार चाचणी समन्वय (IEC 60947-2), अपयश विश्लेषण, प्रमाणन
अर्ज अभियांत्रिकी	12 अभियंते	सोलर पीव्ही डिझाइन, बॅटरी स्टोरेज सिस्टम, ईव्ही चार्जिंग, डीसी मायक्रोग्रिड्स	ग्राहक तांत्रिक समर्थन, सिस्टम डिझाइन, निवडक समन्वय
गुणवत्ता हमी	30 तंत्रज्ञ	ISO 9001, ISO 14001, सांख्यिकी प्रक्रिया नियंत्रण, मेट्रोलॉजी प्रयोगशाळा	पुरवठादार ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कृती, कॅलिब्रेशन व्यवस्थापन

आमचे डीसी सर्किट ब्रेकर मॅन्युफॅक्चरिंग वेगळे का आहे

आमची उत्पादन सुविधा प्रतिनिधित्व करते15 वर्षे स्पेशलायझेशन DC सर्किट संरक्षणामध्ये, याद्वारे जागतिक मानकांपेक्षा जास्त ब्रेकर्स वितरित करणे:

आर्क भौतिकशास्त्राचे कौशल्य: 1500V DC वर <10ms चाप विलोपन साध्य करून ऑप्टिमाइझ केलेल्या लॉरेन्ट्झ फोर्स भूमितीसह मालकीचे चुंबकीय ब्लोआउट डिझाइन

अनुलंब एकीकरण: इन-हाऊस टंगस्टन-सिल्व्हर कॉन्टॅक्ट ब्रेझिंग, NdFeB मॅग्नेट असेंबली आणि सिरॅमिक आर्क चुट मॅन्युफॅक्चरिंग पूर्ण गुणवत्ता नियंत्रण सुनिश्चित करते

चाचणी पायाभूत सुविधा: $4M+ ची गुंतवणूक 20,000A व्यत्यय चाचणी, चाप विलोपन हाय-स्पीड इमेजिंग (100,000 fps) आणि पर्यावरणीय अनुकरण करण्यास सक्षम असलेल्या उच्च-वर्तमान DC प्रयोगशाळांमध्ये

अक्षय ऊर्जा फोकस: सोलर PV (1000V-1500V), बॅटरी स्टोरेज (द्विदिश संरक्षण), आणि EV चार्जिंग (उच्च दाबाचा प्रतिकार) साठी खास डिझाइन

सॉलिड-स्टेट इनोव्हेशन: गंभीर बॅटरी संरक्षण अनुप्रयोगांमध्ये <1ms ऑपरेशनसाठी सेमीकंडक्टर-आधारित डीसी ब्रेकर्सचा विकास

तांत्रिक वैशिष्ट्ये, सौर PV संरक्षण समन्वय, बॅटरी स्टोरेज सिस्टम डिझाइन किंवा फॅक्टरी ऑडिट शेड्यूलिंगसाठी, आमची अभियांत्रिकी टीम तुमच्या DC पॉवर सिस्टम्स सुरक्षा आवश्यकता आणि ऑपरेशनल विश्वसनीयता दोन्ही उद्दिष्टे पूर्ण करतात याची खात्री करण्यासाठी थेट सल्ला प्रदान करते.

CDADA हा चीनमधील डीसी सर्किट ब्रेकर निर्माता आणि पुरवठादार आहे. आमचा कारखाना विविध उद्योगांना सेवा देतो जसे की पॉवर सिस्टम, बिल्डिंग ऑटोमेशन आणि औद्योगिक उत्पादन, लवचिक OEM/ODM सोल्यूशन्स ऑफर करतो.
