OEM/ODM अर्थ लीकेज सर्किट ब्रेकर सप्लायर

तुम्हाला उच्च-गुणवत्तेच्या आणि टिकाऊ अर्थ लीकेज सर्किट ब्रेकर्सची गरज आहे?CDADAसर्वसमावेशक OEM सानुकूलित उपाय ऑफर करते. आमच्या स्वतःच्या कारखान्यासह एक विश्वासार्ह निर्माता म्हणून, आम्ही आमच्या उत्पादनांवर 3 वर्षांची वॉरंटी देतो.

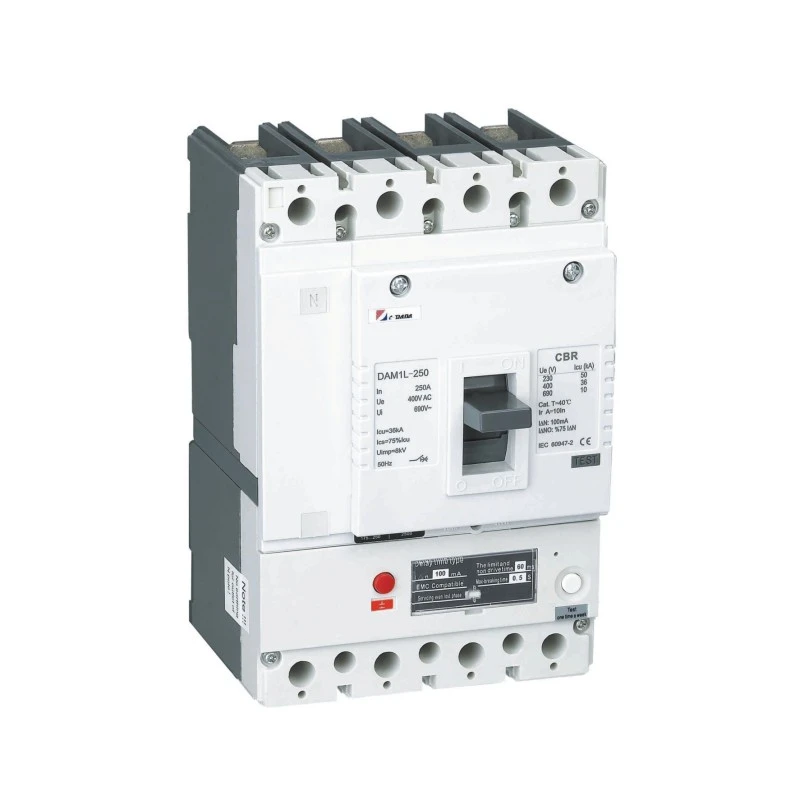

अर्थ लीकेज सर्किट ब्रेकर (CBR) म्हणजे काय?

अअर्थ लीकेज सर्किट ब्रेकर (CBR), म्हणून देखील ओळखले जातेइंटिग्रल ओव्हरकरंट प्रोटेक्शन (CBR) सह अर्थ लीकेज सर्किट ब्रेकर प्रति IEC 60947-2 Annex B, हे एक अत्याधुनिक लो-व्होल्टेज संरक्षण उपकरण आहे जे एकत्र करतेअवशिष्ट प्रवाह (पृथ्वी गळती) संरक्षण सहओव्हरलोड आणि शॉर्ट सर्किट संरक्षण सिंगल मोल्डेड केस युनिटमध्ये. पर्यंत रेट केलेल्या व्होल्टेजवर कार्यरत आहे415V AC (50/60Hz) च्या वर्तमान रेटिंगसह16A ते 800A, CBRs औद्योगिक, व्यावसायिक आणि गंभीर पायाभूत सुविधा अनुप्रयोगांसाठी सर्वसमावेशक संरक्षण उपकरणे म्हणून काम करतात.

स्टँडअलोन विपरीतअवशिष्ट करंट सर्किट ब्रेकर्स (RCCBs)जे केवळ पृथ्वी गळतीचे संरक्षण प्रदान करतात, सीबीआर एकत्रित करतात:

थर्मल-चुंबकीय किंवा इलेक्ट्रॉनिक ओव्हरकरंट संरक्षण (L-S-I वक्र)

अवशिष्ट वर्तमान शोध (10mA ते 1000mA संवेदनशीलता)

शॉर्ट-सर्किट ब्रेकिंग क्षमता 85kA पर्यंत

हे एकत्रीकरण स्वतंत्र MCB/RCCB संयोजनांची गरज काढून टाकते, स्थापना जागा कमी करते आणि समन्वय विश्वसनीयता सुधारते.

उत्पादन श्रेणी आणि कॉन्फिगरेशन

वर्गीकरण	प्रकार	वर्तमान श्रेणी	मुख्य वैशिष्ट्ये
अवशिष्ट वर्तमान प्रकार	एसी टाइप करा	16A - 800A	सायनसॉइडल AC अवशिष्ट प्रवाह शोधते, फक्त सामान्य-उद्देशीय अनुप्रयोग
अवशिष्ट वर्तमान प्रकार	A टाइप करा	16A - 800A	AC + pulsating DC (रेक्टिफाइड AC), आधुनिक इलेक्ट्रॉनिक लोड शोधते
संवेदनशीलता (IΔn)	उच्च संवेदनशीलता	10mA - 30mA	कर्मचारी संरक्षण, वैद्यकीय स्थाने, ओले क्षेत्र
	मध्यम संवेदनशीलता	100mA - 300mA	आग संरक्षण, सामान्य औद्योगिक
	कमी संवेदनशीलता	500mA - 1000mA	उच्च-गळती प्रतिष्ठापनांमध्ये आग प्रतिबंध, निवडक संरक्षण
वेळ विलंब	झटपट	सर्व रेटिंग	सामान्य-उद्देश, <40ms 5×IΔn
वेळ विलंब	निवडक (S-प्रकार)	100mA - 1000mA	विलंबित ट्रिपिंग (1×IΔn वर 130-500ms), अपस्ट्रीम भेदभाव
पोल कॉन्फिगरेशन	4-ध्रुव	16A - 800A	थ्री-फेज + तटस्थ, समायोज्य तटस्थ संरक्षण (50-100%)
आरोहित	निश्चित	16A - 800A	थेट बसबार कनेक्शन, किफायतशीर

ब्रेकिंग क्षमता ग्रेड:

मानक (N): 25kA - 36kA (वितरण नेटवर्क)

उच्च (एस): 50kA - 70kA (औद्योगिक मुख्य)

अतिउच्च (एच): 85kA (पॉवर इन्फ्रास्ट्रक्चर)

मुख्य कार्ये आणि संरक्षण क्षमता

एकात्मिक संरक्षण कार्ये

कार्य	शोध तत्त्व	तांत्रिक मापदंड
ओव्हरलोड संरक्षण (L)	बिमेटेलिक थर्मल विस्तार किंवा इलेक्ट्रॉनिक आरएमएस सेन्सिंग	0.8 – 1.0 × सेटिंगमध्ये, व्यस्त वेळ वक्र, ±10% अचूकता
शॉर्ट-सर्किट विलंब (S)	इलेक्ट्रॉनिक वेळ किंवा चुंबकीय विलंब	2-10 × मध्ये, 0.1s - 0.5s विलंब, निवडक समन्वय
तात्काळ सहल (I)	चुंबकीय सोलेनोइड किंवा इलेक्ट्रॉनिक तात्काळ	5-20 × मध्ये, <20ms ऑपरेशन, वर्तमान मर्यादा
पृथ्वी गळती (G/Δ)	कोर बॅलन्स करंट ट्रान्सफॉर्मर (CBCT)	10mA - 1000mA IΔn, ±10% संवेदनशीलता अचूकता
ग्राउंड फॉल्ट (GF)	वेक्टर बेरीज करंट सेन्सिंग	20-100% In, 0.1s-1.0s विलंब, कोर-बॅलन्स पद्धत
स्व-निरीक्षण	अंतर्गत सर्किट अखंडता तपासणी	सतत CBCT आणि ट्रिप कॉइल मॉनिटरिंग, फॉल्ट अलार्म आउटपुट

अवशिष्ट वर्तमान शोध तंत्रज्ञान

दकोर बॅलन्स करंट ट्रान्सफॉर्मर (CBCT) किंवाटोरोइडल ट्रान्सफॉर्मर पृथ्वी गळती संरक्षणाचे हृदय तयार करते:

सामान्य ऑपरेशन: सर्व जिवंत कंडक्टर (फेज + न्यूट्रल) टोरॉइडल कोरमधून जातात. संतुलित प्रवाह विरुद्ध चुंबकीय क्षेत्र निर्माण करतात जे शून्य निव्वळ प्रवाहाला रद्द करतात—कोणताही दुय्यम प्रवाह प्रेरित नाही.

दोष स्थिती: जेव्हा गळतीचा प्रवाह पृथ्वीवर वाहतो (इन्सुलेशन बिघाड किंवा मानवी संपर्काद्वारे), वर्तमान असमतोल टॉरॉइडल कोरमध्ये अवशिष्ट चुंबकीय प्रवाह निर्माण करतो. हा प्रवाह दुय्यम विंडिंगमध्ये व्होल्टेज प्रेरित करतो, संवेदनशील रिले किंवा इलेक्ट्रॉनिक ट्रिप सर्किटला ऊर्जा देतो.

IEC 61008/61009 नुसार सहलीची वैशिष्ट्ये:

1 × IΔn: ट्रिप ≤ 300ms (तात्काळ), ≤ 500ms (निवडक S-प्रकार)

2 × IΔn: ट्रिप ≤ 150ms (तात्काळ), ≤ 200ms (S-प्रकार)

5 × IΔn: ट्रिप ≤ 40ms (तात्काळ), ≤ 150ms (S-प्रकार)

अनुप्रयोग वातावरण आणि वापर प्रकरणे

उद्योग क्षेत्र	विशिष्ट अनुप्रयोग	ठराविक तपशील
डेटा केंद्रे	मुख्य वितरण, यूपीएस बायपास, बस-कप्लर संरक्षण	250A-500A, प्रकार A, 300mA S-प्रकार निवडक, 70kA Icu, संप्रेषण-सक्षम
आरोग्य सुविधा	रुग्णालयाचे मुख्य वितरण, वैद्यकीय आयटी प्रणाली, ऑपरेटिंग थिएटर	100A-400A, प्रकार A, 10mA/30mA उच्च संवेदनशीलता, अलगाव निरीक्षण
मॅन्युफॅक्चरिंग प्लांट्स	मोटर नियंत्रण केंद्रे, वेल्डिंग उपकरणे, व्हेरिएबल स्पीड ड्राइव्ह	160A-500A, प्रकार B (VFD साठी), 300mA, 50kA Icu, इलेक्ट्रॉनिक ट्रिप
व्यावसायिक इमारती	उंचावरील वितरण, शॉपिंग मॉल्स, विमानतळ	125A-400A, प्रकार A, 100mA/300mA, 36kA Icu
तेल आणि वायू / सागरी	ऑफशोअर प्लॅटफॉर्म, ड्रिलिंग रिग, जहाज उर्जा प्रणाली	250A-500A, प्रकार A, 500mA, उष्णकटिबंधीय (T2), गंज-प्रतिरोधक

उत्पादन प्रक्रिया आणि उत्पादन कार्यप्रवाह

अचूक उत्पादन अनुक्रम

कच्चा माल IQC → टोरोइडल ट्रान्सफॉर्मर उत्पादन → मोल्डेड केस फॅब्रिकेशन → संपर्क प्रणाली असेंब्ली → इलेक्ट्रॉनिक ट्रिप युनिट एकत्रीकरण → अवशिष्ट वर्तमान मॉड्यूल कॅलिब्रेशन → प्राथमिक असेंब्ली → व्यापक चाचणी → अंतिम QC → पॅकेजिंग

क्रिटिकल मॅन्युफॅक्चरिंग टप्पे

स्टेज	प्रक्रिया तपशील	गुणवत्ता नियंत्रण बिंदू
टोरोइडल ट्रान्सफॉर्मर विंडिंग	उच्च-पारगम्यता नॅनोक्रिस्टलाइन किंवा फेराइट कोर (µr > 10,000), प्राथमिक (थ्रू-पास) आणि दुय्यम (सेन्सिंग) विंडिंगचे अचूक वळण, व्हॅक्यूम गर्भाधान	कोर चुंबकीकरण वक्र सत्यापन, 1×IΔn ±5% वर दुय्यम व्होल्टेज, इन्सुलेशन प्रतिरोध >100MΩ
CBCT एकत्रीकरण	सर्व फेज/न्यूट्रल कंडक्टरभोवती टोरॉइडल कोर माउंट करणे, बाह्य चुंबकीय क्षेत्रापासून संरक्षण, ट्रिप रिले/इलेक्ट्रॉनिक्सशी जोडणी	6×इन लोडसह संतुलन चाचणी (कोणतीही उपद्रव सहली नाही), 3री हार्मोनिक्ससाठी प्रतिकारशक्ती
अवशिष्ट वर्तमान ट्रिप यंत्रणा	संवेदनशील ध्रुवीकृत रिले (5-50mW ट्रिप पॉवर) किंवा इलेक्ट्रॉनिक MOSFET ट्रिगर, मेकॅनिकल कपलिंग ते मुख्य ट्रिप बार	ट्रिप पॉवर सत्यापन, प्रतिसाद वेळ <20ms, तापमान स्थिरता -25°C ते +70°C
मोल्डेड केस उत्पादन	BMC थर्मोसेटिंग प्लास्टिक (DMC-2) इंजेक्शन मोल्डिंग, 150-180°C क्युअर, उच्च ट्रॅकिंग प्रतिरोध > 600V	मितीय सहिष्णुता ±0.1 मिमी, डायलेक्ट्रिक ताकद >15kV/मिमी, फ्लेम रिटार्डंट UL 94 V-0
मुख्य संपर्क सभा	सिल्व्हर-प्लेटेड कॉपर (AgNi 90/10) संपर्क, CNC-मशीन हात, नायट्रोजन वातावरणात ब्रेझिंग	संपर्क प्रतिकार <50μΩ, चांदीची जाडी 8-12μm (XRF), कठोरता HV 100-150
इलेक्ट्रॉनिक ट्रिप युनिट प्रोग्रामिंग	मायक्रोप्रोसेसर-आधारित LSIG+Δ संरक्षण, फर्मवेअर अपलोड, वक्र कॅलिब्रेशन, कम्युनिकेशन प्रोटोकॉल सेटअप	±5% वर्तमान अचूकता, ±10% वेळेची अचूकता, ZSI (झोन सिलेक्टिव्ह इंटरलॉकिंग) पडताळणी
अंतिम एकत्रीकरण आणि कॅलिब्रेशन	थर्मल-चुंबकीय किंवा इलेक्ट्रॉनिक ट्रिप सिस्टमचे अवशिष्ट वर्तमान मॉड्यूल, यांत्रिक इंटरलॉकिंग, हाताळणी यंत्रणा	एकत्रित ओव्हरकरंट + अर्थ लीकेज ट्रिप सत्यापन, डायलेक्ट्रिक विसस्टँड 3kV/1 मिनिट

प्राथमिक कच्चा माल आणि घटक तपशील

घटक	साहित्य तपशील	पुरवठादार मानके	मुख्य गुणधर्म
टोरॉइडल कोर (CBCT)	नॅनोक्रिस्टलाइन मिश्र धातु (फाइनेमेट) किंवा Mn-Zn फेराइट (PC40)	IEC 60404-8, JIS C 2531	उच्च पारगम्यता µr > 10,000, कमी जबरदस्ती <2A/m, संपृक्तता प्रवाह घनता >1.2T
सेन्सिंग कॉइल वायर	तांब्याची तार (0.05-0.1 मिमी), वर्ग F 155°C	IEC 60317	ब्रेकडाउन व्होल्टेज>1kV, लवचिकता>10× व्यास, सोल्डरबिलिटी 390°C
ट्रिप रिले	पोलराइज्ड लॅचिंग रिले, संवेदनशीलता 5-50mW	IEC 61810	प्रतिसाद वेळ <10ms, कॉइलचा प्रतिकार 1-5kΩ, यांत्रिक जीवन >10⁶ ऑपरेशन्स
मोल्डेड केस हाऊसिंग	BMC (बल्क मोल्डिंग कंपाउंड) DMC-2, ग्लास फायबर प्रबलित	IEC 60664-1, UL 94 V-0	ट्रॅकिंग इंडेक्स >600V, उष्णता प्रतिरोध 180°C, प्रभाव शक्ती >8 kJ/m²
मुख्य संपर्क	इलेक्ट्रोलाइटिक कॉपर (Cu-ETP) + सिल्व्हर-निकेल प्लेटिंग (AgNi 90/10)	ASTM B152	चालकता ≥100% IACS, आर्क इरोशन रेझिस्टन्स, अँटी-वेल्डिंग गुणधर्म
द्विधातु घटक	इनकोनेल/पॅसिव्हेटेड स्टील कंपोझिट (ASTM TM2)	ASTM B388	विक्षेपण दर 0.15-0.25mm/°C, दीर्घकालीन स्थिरता ±3%, रांगणे प्रतिकार
इलेक्ट्रॉनिक घटक	औद्योगिक-दर्जाचे PCBs, हॉल-इफेक्ट सेन्सर्स, ARM कॉर्टेक्स-M4 प्रोसेसर	IEC 60721-3-3, IEC 61000	ऑपरेटिंग तापमान -25°C ते +70°C, EMC रोग प्रतिकारशक्ती पातळी 4, SIL 2 सक्षम
टर्मिनल्स	T2 तांबे (C11000) टिन प्लेटिंगसह (8-12μm)	ASTM B187/B16	वर्तमान घनता 1.2-1.5 A/mm², टॉर्क 5-15Nm, गंज प्रतिकार
ऑपरेटिंग यंत्रणा	स्प्रिंग स्टील (SWOSC-V) किंवा स्टेनलेस स्टील (301)	JIS G 3560	थकवा जीवन > 20,000 चक्र, तन्य शक्ती 1800-2000MPa, विश्रांती <5%

मानकांचे पालन आणि चाचणी प्रोटोकॉल

आंतरराष्ट्रीय मानक फ्रेमवर्क

मानक	व्याप्ती	लागू रेटिंग
IEC 60947-2 परिशिष्ट B	अवशिष्ट वर्तमान संरक्षण (CBR) समाविष्ट करणारे सर्किट-ब्रेकर	औद्योगिक CBRs >80A, सर्वसमावेशक संरक्षण
EN ६०९४७-२	IEC 60947-2 ची युरोपियन सुसंवादी आवृत्ती	सीई मार्किंग, EU बाजार अनुपालन
GB/T 14048.2	चीनी राष्ट्रीय मानक समतुल्य	CCC प्रमाणपत्र, चीन बाजार

अनिवार्य प्रकारच्या चाचण्या (IEC 60947-2 + Annex B)

चाचणी श्रेणी	विशिष्ट चाचणी	स्वीकृती निकष
अवशिष्ट वर्तमान कार्यप्रदर्शन	ट्रिपिंग वेळ 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (तात्काळ); S-प्रकार: ≤500ms, ≤200ms, ≤150ms
	0.5×IΔn वर नॉन-ट्रिपिंग	2× रेट केलेल्या विलंब वेळेसाठी कोणतीही सहल नाही
	सर्ज करंटचा प्रतिकार (8/20μs, 3kA)	कोणतीही उपद्रव सहल नाही, प्रकार A: 250A आवेग, प्रकार F: 1000A, प्रकार B: 3000A
ओव्हरकरंट संरक्षण	In रेट केलेल्या तापमानात वाढ	टर्मिनल ≤80K, केस ≤40K
	शॉर्ट सर्किट ब्रेकिंग (Icu/ICs)	3 ऑपरेशन्स, यशस्वी व्यत्यय, डायलेक्ट्रिक पुनर्प्राप्ती
	ट्रिप वक्र पडताळणी (L-S-I)	±10% वर्तमान अचूकता, ±20% वेळ अचूकता
डायलेक्ट्रिक गुणधर्म	पॉवर-फ्रिक्वेंसी विसस्टंड (2.5kV-3.5kV/1min)	ब्रेकडाउन नाही, फ्लॅशओव्हर नाही
डायलेक्ट्रिक गुणधर्म	आवेग सहन (8kV 1.2/50μs)	व्यत्यय आणणारा स्त्राव नाही
यांत्रिक आणि पर्यावरणीय	यांत्रिक सहनशक्ती (10,000-20,000 सायकल)	<5% पॅरामीटर ड्रिफ्ट, अपयश नाही
यांत्रिक आणि पर्यावरणीय	EMC प्रतिकारशक्ती (IEC 61000-4 मालिका)	रेडिएटेड/संचालित हस्तक्षेपामुळे कोणताही त्रास होणार नाही

फॅक्टरी गुणवत्ता नियंत्रण आणि तपासणी मानके

इनकमिंग मटेरियल QC (IQC)

साहित्य	तपासणी आयटम	नमुना योजना	उपकरणे
टोरॉइडल कोर	चुंबकीय पारगम्यता, संपृक्तता प्रवाह, कोर नुकसान	प्रति बॅच, बी-एच वक्र चाचणी	बी-एच विश्लेषक, प्रतिबाधा विश्लेषक
सेन्सिंग वायर	व्यास, इन्सुलेशन जाडी, ब्रेकडाउन व्होल्टेज	AQL 0.65	मायक्रोमीटर, डायलेक्ट्रिक टेस्टर
BMC प्लास्टिक कंपाऊंड	काचेची सामग्री, चिकटपणा, उपचार वैशिष्ट्ये, ट्रॅकिंग इंडेक्स	प्रति बॅच, COA + चाचणी	रिओमीटर, डीएससी विश्लेषक, ट्रॅकिंग चाचणी उपकरणे
सिल्व्हर प्लेटिंग सोल्यूशन	धातूची एकाग्रता, पीएच, अशुद्धता	दैनिक निरीक्षण	अणु शोषण स्पेक्ट्रोमीटर
इलेक्ट्रॉनिक घटक	फंक्शन टेस्ट, पॅरामीटर व्हेरिफिकेशन, फर्मवेअर व्हर्जन	100% AOI, 5% कार्यशील	एलसीआर मीटर, ऑसिलोस्कोप, सीमा स्कॅन

इन-प्रोसेस गुणवत्ता नियंत्रण (IPQC)

स्टेशन	नियंत्रण पॅरामीटर्स	वारंवारता	पद्धत
टोरोइडल ट्रान्सफॉर्मर वळण	टर्न रेशो, इंडक्टन्स, इन्सुलेशन रेझिस्टन्स	प्रत्येक युनिट	एलसीआर मीटर, इन्सुलेशन टेस्टर
सीबीसीटी असेंब्ली	रेटेड लोडसह संतुलन चाचणी, हार्मोनिक्सची प्रतिकारशक्ती	प्रत्येक 100 युनिट्स	प्राथमिक इंजेक्शन चाचणी, हार्मोनिक जनरेटर
अवशिष्ट वर्तमान कॅलिब्रेशन	IΔn वर ट्रिप थ्रेशोल्ड, प्रतिसाद वेळ, 0.5×IΔn वर नॉन-ट्रिप	प्रत्येक युनिट	स्वयंचलित RCD टेस्टर (0.5-1000mA प्रोग्राम करण्यायोग्य)
मुख्य संपर्क विधानसभा	संपर्क अंतर, दाब, संरेखन, प्रतिकार	प्रत्येक 100 युनिट्स	फोर्स गेज, मायक्रो-ओममीटर
अंतिम एकत्रीकरण	एकत्रित ओव्हरकरंट + पृथ्वी लीकेज ट्रिप सत्यापन	प्रत्येक युनिट	इंटिग्रेटेड टेस्ट बेंच (प्राथमिक इंजेक्शन + लीकेज सिम्युलेशन)

अंतिम गुणवत्ता नियंत्रण (FQC) आणि आउटगोइंग QC (OQC)

चाचणी आयटम	मानक	नमुना आकार
अवशिष्ट वर्तमान ट्रिप वेळ	1×IΔn, 2×IΔn, 5×IΔn प्रति IEC 61008/61009	100%
0.5×IΔn वर नॉन-ट्रिप चाचणी	2× रेटेड विलंब वेळ	100%
ओव्हरकरंट ट्रिप वक्र	1.05×In, 1.25×In, 5×In, 10×In	100%
डायलेक्ट्रिक व्होल्टेज सहन करते	2.5kV AC/1मि	100%
इन्सुलेशन प्रतिकार	>100MΩ @ 500V DC	100%
संपर्क प्रतिकार	प्रति पोल <50μΩ	100%
टॉर्क चिन्हांकित सत्यापन	प्रति तपशील टर्मिनल घट्ट करणे	100%
व्हिज्युअल आणि मितीय तपासणी	गंभीर परिमाणांवर शून्य दोष	100%
कायमस्वरूपी चिन्हांकित करणे	सॉल्व्हेंट पुसणे, ओरखडा चाचणी	AQL 1.0
पॅकेजिंग अखंडता	ड्रॉप चाचणी, कंपन (ISTA 3A)	प्रति लॉट

उत्पादन पायाभूत सुविधा आणि उत्पादन क्षमता

प्रगत उत्पादन उपकरणे

उपकरणे श्रेणी	मशीन तपशील	कार्य	क्षमता
टोरॉइडल विंडिंग मशीन्स	तणाव नियंत्रणासह स्वयंचलित टोरॉइडल वळण	CBCT प्राथमिक/दुय्यम वळण, अचूक लेयरिंग	5,000 ट्रान्सफॉर्मर/दिवस
कोअर एनीलिंग फर्नेस	नायट्रोजन वातावरणासह व्हॅक्यूम ॲनिलिंग	नॅनोक्रिस्टलाइन कोर उष्णता उपचार, तणाव आराम	2,000 कोर/बॅच
इंजेक्शन मोल्डिंग	300-टन BMC थर्मोसेटिंग प्रेस	CBR गृहनिर्माण, चाप चुट, टर्मिनल ब्लॉक्स	3,000 प्रकरणे/दिवस
सीएनसी मशीनिंग	5-अक्ष अनुलंब मशीनिंग केंद्र	अचूक संपर्क मशीनिंग, जटिल भूमिती	8,000 संपर्क संच/महिना
पृष्ठभाग उपचार	स्वयंचलित सिल्व्हर प्लेटिंग लाइन	संपर्क प्लेटिंग 8-12μm, जाडी एकरूपता ±1μm	4,000 किलो/दिवस
विधानसभा	श्रम असेंब्ली सेल	मेकॅनिझम असेंब्ली, सीबीसीटी इंटिग्रेशन, कॅलिब्रेशन	प्रति ओळ 1,500 युनिट्स/दिवस
चाचणी उपकरणे	एकात्मिक CBR चाचणी खंडपीठ	एकत्रित ओव्हरकरंट + अवशिष्ट वर्तमान सत्यापन	300 युनिट/तास
	EMC चाचणी कक्ष (3m/10m, Teseq)	इलेक्ट्रॉनिक युनिट्ससाठी प्रतिकारशक्ती/उत्सर्जन चाचणी	50 युनिट्स/दिवस

उत्पादन क्षमता आणि लीड टाइम्स

उत्पादन श्रेणी	मासिक क्षमता	मानक लीड वेळ	त्वरित ऑर्डर क्षमता
CBR 4P (16A-125A)	10,000 युनिट्स	४-५ आठवडे	3 दिवस (स्टॉक घटक)
CBR औद्योगिक (160A-400A)	8,000 युनिट्स	४-५ आठवडे	5 दिवस
CBR हेवी इंडस्ट्रियल (630A-800A)	3,000 युनिट्स	४-५ आठवडे	7 दिवस
सानुकूल कॉन्फिगरेशन (विशेष IΔn, वक्र)	प्रकल्प आधार	५-६ आठवडे	2 आठवडे

अभियांत्रिकी आणि तांत्रिक संघ रचना

विभाग	कर्मचारी	निपुणता	जबाबदाऱ्या
R&D अभियांत्रिकी	5 अभियंते	अवशिष्ट वर्तमान तंत्रज्ञान, चुंबकीय सेन्सर डिझाइन, एम्बेडेड सिस्टम, पॉवर इलेक्ट्रॉनिक्स	नवीन CBR विकास, प्रकार B/F/B+ नावीन्य, पेटंट पोर्टफोलिओ (40+ पेटंट)
प्रक्रिया अभियांत्रिकी	18 अभियंते	टोरोइडल ट्रान्सफॉर्मर मॅन्युफॅक्चरिंग, बीएमसी मोल्डिंग, प्रिसिजन असेंब्ली, लीन मॅन्युफॅक्चरिंग	उत्पादन ऑप्टिमायझेशन, SOP दस्तऐवजीकरण, उत्पन्न सुधारणा (>99.5%)
चाचणी आणि प्रमाणीकरण	15 अभियंते	उच्च-वर्तमान चाचणी, अवशिष्ट वर्तमान सिम्युलेशन, EMC, पर्यावरणीय चाचणी	प्रकार चाचणी समन्वय (IEC 60947-2 Annex B, IEC 61008/61009), अयशस्वी विश्लेषण
अर्ज अभियांत्रिकी	10 अभियंते	निवडक समन्वय, पृथ्वी गळती संरक्षण योजना, ईव्ही/नूतनीकरणीय अनुप्रयोग	ग्राहक तांत्रिक समर्थन, भेदभाव अभ्यास, साइट कमिशनिंग
गुणवत्ता हमी	30 तंत्रज्ञ	ISO 9001, ISO 14001, सांख्यिकी प्रक्रिया नियंत्रण, मेट्रोलॉजी प्रयोगशाळा	पुरवठादार ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कृती, कॅलिब्रेशन व्यवस्थापन

प्रमाणपत्रे आणि अनुपालन दस्तऐवजीकरण

प्रमाणन	जारी करणारा शरीर	व्याप्ती	वैधता
ISO 9001:2015	झोंगडा हुआन	गुणवत्ता व्यवस्थापन प्रणाली	वार्षिक पाळत ठेवणे
IEC 60947-2 परिशिष्ट B प्रकार चाचणी	इंटरटेक	सीबीआर औद्योगिक कामगिरी	प्रति उत्पादन मालिका
सीई मार्किंग	अधिसूचित शरीर	EU बाजारात प्रवेश	डिझाइनवर अवलंबून
CCC (चीन)	CQC	चीनी अनिवार्य प्रमाणपत्र	5 वर्षांची वैधता
सीबी योजना	IECEE	आंतरराष्ट्रीय प्रमाणन	प्रति उत्पादन मालिका

आमचे सीबीआर उत्पादन वेगळे का आहे

आमची उत्पादन सुविधा प्रतिनिधित्व करते40 वर्षे स्पेशलायझेशन अवशिष्ट विद्युत् प्रवाह आणि पृथ्वी गळती संरक्षण तंत्रज्ञानामध्ये, जागतिक मानकांपेक्षा जास्त सीबीआर वितरित करणे:

टोरोइडल ट्रान्सफॉर्मर तज्ञ: इन-हाऊस नॅनोक्रिस्टलाइन कोर उत्पादन, अचूक वाइंडिंग ऑटोमेशन आणि <±5% संवेदनशीलता अचूकता सुनिश्चित करणारी व्यापक CBCT चाचणी

अनुलंब एकीकरण: कोर मटेरियल प्रोसेसिंगपासून ते अंतिम असेंब्लीपर्यंत, गंभीर घटकांवर पूर्ण नियंत्रण (टोरॉइडल ट्रान्सफॉर्मर, इलेक्ट्रॉनिक ट्रिप युनिट्स, मोल्डेड केस)

प्रगत चाचणी पायाभूत सुविधा: $3M+ एकाचवेळी ओव्हरकरंट आणि अवशिष्ट वर्तमान पडताळणी, टाइप B DC संवेदनशीलता चाचणी आणि EMC अनुपालन करण्यास सक्षम असलेल्या एकात्मिक CBR चाचणी प्रणालींमध्ये गुंतवणूक केली आहे

जागतिक प्रमाणन धोरण: बहु-मानक अनुपालन 100+ देशांमध्ये निरर्थक चाचणीशिवाय अखंड मार्केट एंट्री सक्षम करते

तांत्रिक वैशिष्ट्ये, निवडक समन्वय अभ्यास, टाइप बी अनुप्रयोग मार्गदर्शन किंवा फॅक्टरी ऑडिट शेड्यूलिंगसाठी, आमची अभियांत्रिकी टीम तुमची पृथ्वी गळती संरक्षण आर्किटेक्चर कर्मचारी सुरक्षा आवश्यकता आणि ऑपरेशनल सातत्य उद्दिष्टे या दोन्हींची पूर्तता करते याची खात्री करण्यासाठी थेट सल्ला प्रदान करते.

CDADA हा चीनमधील पृथ्वी गळती सर्किट ब्रेकर निर्माता आणि पुरवठादार आहे. आमचा कारखाना विविध उद्योगांना सेवा देतो जसे की पॉवर सिस्टम, बिल्डिंग ऑटोमेशन आणि औद्योगिक उत्पादन, लवचिक OEM/ODM सोल्यूशन्स ऑफर करतो.
