विश्वसनीय MCCB ॲक्सेसरीज फॅक्टरी

च्या आमच्या व्यापक श्रेणी व्यतिरिक्तमोल्डेड केस सर्किट ब्रेकर्स (MCCBs), CDADA संबंधित MCCB ॲक्सेसरीजची संपूर्ण निवड देखील देते. अंतर्गत आणि बाह्य दोन्ही उपकरणे उपलब्ध आहेत; तुम्हाला उत्पादन निवडीसाठी किंवा तांत्रिक सहाय्याची आवश्यकता असल्यास कृपया आमच्याशी संपर्क साधा.

MCCB ॲक्सेसरीज काय आहेत?

MCCB उपकरणे मोल्डेड केस सर्किट ब्रेकर्स (MCCBs) ची कार्यक्षमता, संरक्षण आणि नियंत्रण क्षमता वाढविण्यासाठी डिझाइन केलेली पूरक उपकरणे आहेत. हे उपकरणे मूलभूत सर्किट ब्रेकरचे आधुनिक विद्युत वितरण आणि नियंत्रण प्रणालीच्या बुद्धिमान, एकात्मिक घटकात रूपांतर करतात. अंतर्गत कार्यरत आहेIEC 60947-2 (सर्किट-ब्रेकर) आणिIEC 60947-4-1 (कॉन्टॅक्टर्स आणि मोटर स्टार्टर्स), MCCB ॲक्सेसरीज रिमोट ऑपरेशन, स्टेटस मॉनिटरिंग, सेफ्टी इंटरलॉकिंग आणि बिल्डिंग मॅनेजमेंट आणि इंडस्ट्रियल ऑटोमेशन सिस्टमसह अखंड एकीकरण सक्षम करतात.

MCCB ॲक्सेसरीज दोन प्राथमिक श्रेणींमध्ये मोडतात:

अंतर्गत ॲक्सेसरीज: ब्रेकर पोकळीच्या आत बसवलेले (शंट ट्रिप, अंडरव्होल्टेज रिलीज,सहाय्यक संपर्क, अलार्म संपर्क)

बाह्य ॲक्सेसरीज: ब्रेकरच्या बाहेरील भागावर किंवा संलग्न (रोटरी हँडल, दरवाजाचे इंटरलॉक, टर्मिनल कव्हर्स, विस्तारित शाफ्ट) वर बसवलेले

जागतिक MCCB ऍक्सेसरी मार्केट स्मार्ट ग्रिड अवलंबन, औद्योगिक ऑटोमेशन आणि नूतनीकरणक्षम ऊर्जा एकत्रीकरणाद्वारे प्रेरित लक्षणीय वाढ अनुभवत आहे, Schneider Electric, ABB, Eaton आणि Chint सारख्या उत्पादक त्यांच्या MCCB श्रेणींमध्ये सुसंगत सर्वसमावेशक ऍक्सेसरी पोर्टफोलिओ ऑफर करतात.

MCCB ऍक्सेसरी उत्पादन श्रेणी आणि कॉन्फिगरेशन

श्रेणी	ऍक्सेसरीचा प्रकार	कार्य	तांत्रिक तपशील
रिमोट ऑपरेशन	शंट ट्रिप (MX)	बाह्य व्होल्टेज सिग्नलद्वारे रिमोट ट्रिपिंग	एसी: 24V, 48V, 110V, 230V, 400V; DC: 12V, 24V, 48V, 110V; इनरश 200VA (AC)/200W (DC), सीलबंद 20VA (AC)/20W (DC); सहलीची वेळ <50ms
	अंडरव्होल्टेज रिलीझ (MN/UVR)	जेव्हा व्होल्टेज थ्रेशोल्डच्या खाली जाते तेव्हा स्वयंचलित ट्रिपिंग	पिकअप: 0.85×अन; ड्रॉपआउट: 0.35-0.7×अन; वेळ विलंब: 0.1s-3s (समायोज्य); सतत कर्तव्य
	मोटर ऑपरेटर (MO)	इलेक्ट्रिक चार्जिंग आणि ब्रेकर यंत्रणेचे ऑपरेशन	AC/DC पुरवठा, 3-5s ऑपरेटिंग वेळ, मॅन्युअल ओव्हरराइड, स्थिती फीडबॅक
स्थिती सिग्नलिंग	सहाय्यक संपर्क (AX)	ब्रेकर स्थिती दर्शवा (चालू/बंद)	1NO+1NC किंवा 2NO+2NC, 230V AC वर 10A, चांदीचे मिश्र धातु संपर्क, स्नॅप-ऍक्शन
	अलार्म संपर्क (AL)	बिघाडामुळे सिग्नल ब्रेकर ट्रिप झाला	1NO+1NC, केवळ सहलीवर चालते (मॅन्युअल बंद नाही), सहाय्यकांपेक्षा वेगळे
	फॉल्ट सिग्नल संपर्क	विशिष्ट दोष प्रकार दर्शवा (ओव्हरलोड, शॉर्ट-सर्किट, ग्राउंड फॉल्ट)	मायक्रोस्विच-आधारित, इलेक्ट्रॉनिक ट्रिप युनिट्ससह एकत्रित
सुरक्षा आणि इंटरलॉकिंग	रोटरी हँडल	दरवाजा/पॅनेलद्वारे बाह्य ऑपरेशन	थेट किंवा विस्तारित, पॅडलॉक करण्यायोग्य, IP65, दरवाजा इंटरलॉक
	दरवाजा इंटरलॉक	ब्रेकर चालू असताना दरवाजा उघडण्यास प्रतिबंध करा	यांत्रिक जोडणी, आपत्कालीन प्रवेशासाठी पराभूत
	की लॉक	अधिकृत कर्मचाऱ्यांसाठी ऑपरेशन मर्यादित करा	एकाधिक लॉक प्रकार (Ronis, Profalux), की चालू किंवा बंद मध्ये काढता येण्याजोगी
	यांत्रिक इंटरलॉक	दोन ब्रेकर्स एकाच वेळी बंद होण्यास प्रतिबंध करा	केबल किंवा रॉड प्रकार, चेंजओव्हर अनुप्रयोगांसाठी
संरक्षण आणि देखरेख	टर्मिनल कव्हर्स	थेट भागांसह अपघाती संपर्क टाळा	IP20 ते IP40, फेज अडथळे, बसबार कनेक्शनसाठी विस्तारित
	टप्प्यातील अडथळे	टप्प्याटप्प्याने क्लिअरन्स वाढवा	इन्सुलेट सामग्री, 400-690V रेट केलेले, मॉड्यूलर डिझाइन
	सर्ज प्रोटेक्शन डिव्हाइस (SPD)	विजेच्या लाटेपासून ब्रेकरचे संरक्षण करा	प्रकार 1+II, 12.5-15kA आवेग प्रवाह, एकात्मिक माउंटिंग
कम्युनिकेशन आणि स्मार्ट	वायरलेस सहाय्यक संपर्क	ब्लूटूथ/वायफाय द्वारे रिमोट स्थिती निरीक्षण	Tuya ॲप सुसंगत, 45mm रुंदी, बॅटरी किंवा स्वयं-चालित
	मॉडबस कम्युनिकेशन मॉड्यूल	BMS/SCADA सिस्टीमसह एकत्रीकरण	RS485 इंटरफेस, रिअल-टाइम डेटा, रिमोट कंट्रोल क्षमता
	पॉवरटॅग एनर्जी सेन्सर	वायरलेस ऊर्जा निरीक्षण	1% अचूकता, 15-मिनिटांचा डेटा, क्लाउड कनेक्टिव्हिटी

ऍक्सेसरी सुसंगतता मॅट्रिक्स (नमुनेदार):

MCCB फ्रेम आकार	शंट ट्रिप	UVR	सहाय्यक	मोटर ऑपरेटर	रोटरी हँडल
100A-250A	अंतर्गत	अंतर्गत	अंतर्गत/बाह्य	बाह्य	बाह्य
250A-630A	अंतर्गत	अंतर्गत	अंतर्गत/बाह्य	अंतर्गत/बाह्य	बाह्य
630A-1600A	अंतर्गत	अंतर्गत	अंतर्गत	अंतर्गत	बाह्य/विस्तारित
1600A-2000A	बाह्य	बाह्य	बाह्य	बाह्य	विस्तारित/हेवी-ड्युटी

मुख्य कार्ये आणि ऑपरेटिंग तत्त्व

शंट ट्रिप (MX) - रिमोट ट्रिपिंग यंत्रणा

घटक	कार्य	तांत्रिक तपशील
इलेक्ट्रोमॅग्नेटिक कॉइल	जेव्हा ऊर्जा मिळते तेव्हा चुंबकीय क्षेत्र निर्माण करते	एसी: इनरश 200VA, सीलबंद 20VA; डीसी: इनरश 200W, सीलबंद 20W; इन्सुलेशन वर्ग F (155°C)
प्लंजर यंत्रणा	यंत्रणा सोडण्यासाठी ट्रिप बार मारतो	कठोर स्टील, स्प्रिंग-रिटर्न, स्ट्रोक 5-10 मि.मी
संपर्क प्रणाली	मुख्य ब्रेकर सर्किट्सपासून वेगळे	प्रबलित इन्सुलेशन, 4kV आवेग सहन करते
आरोहित	ब्रेकर पोकळीमध्ये स्नॅप-फिट किंवा स्क्रू-माउंट केलेले	बहुतेक आधुनिक MCCBs वर टूल-फ्री इंस्टॉलेशन

ऑपरेटिंग क्रम:

शंट ट्रिप टर्मिनल्सवर लागू केलेले नियंत्रण व्होल्टेज (सामान्यत: 110-240V AC किंवा 24V DC)

कॉइल ऊर्जा देते, चुंबकीय क्षेत्र निर्माण करते

2-5N फोर्ससह प्लंगर स्ट्राइक ब्रेकर ट्रिप बार

यंत्रणा रिलीझ, मुख्य संपर्क उघडले

व्होल्टेज काढून टाकल्यावर प्लंगर स्प्रिंगद्वारे परत येतो

ब्रेकरला मॅन्युअल रीसेट आवश्यक आहे (पुन्हा बंद करणे)

अर्ज:

आपत्कालीन स्टॉप सिस्टम (ई-स्टॉप बटणे)

फायर अलार्म सिस्टम एकत्रीकरण (स्वयंचलित शटडाउन)

रिमोट लोडशेडिंग (मागणी प्रतिसाद)

जनरेटर हस्तांतरण योजना (सिंक्रोनाइझ उघडणे)

अंडरव्होल्टेज रिलीझ (MN/UVR) - व्होल्टेज मॉनिटरिंग

पॅरामीटर	तपशील	सुरक्षा कार्य
पिकअप व्होल्टेज	0.85 × अन (ब्रेकर बंद केला जाऊ शकतो)	कमी व्होल्टेजवर बंद होण्यास प्रतिबंध करते
ड्रॉपआउट व्होल्टेज	०.३५-०.७ × अन (समायोज्य)	अंडरव्होल्टेजवर स्वयंचलित ट्रिप
वेळ विलंब	0.1s-3s (इलेक्ट्रॉनिक प्रकार)	व्होल्टेज डिप्समुळे उपद्रव ट्रिपिंग प्रतिबंधित करते
सतत कर्तव्य	100% रेट केलेले व्होल्टेज	सामान्य ऑपरेशन दरम्यान कॉइल सतत ऊर्जावान होते

ऑपरेटिंग तत्त्व: सामान्य ऑपरेशन दरम्यान UVR कॉइल सतत ऊर्जावान असते, यांत्रिक कुंडी बंद असते. सेट वेळेच्या विलंबासाठी जेव्हा व्होल्टेज थ्रेशोल्डच्या खाली घसरते, तेव्हा लॅच रिलीझ होते आणि ब्रेकर आपोआप ट्रिप होतो. हे प्रतिबंधित करते:

कमी-व्होल्टेजच्या प्रारंभापासून मोटरचे नुकसान (उच्च प्रवाह, जास्त गरम होणे)

वीज पुनर्संचयित केल्यानंतर अनियंत्रित रीस्टार्ट (सुरक्षा धोका)

असुरक्षित व्होल्टेज परिस्थितीत उपकरणांचे ऑपरेशन

सहाय्यक आणि अलार्म संपर्क - स्थिती सिग्नलिंग

संपर्क प्रकार	ऑपरेशन	अर्ज
सहाय्यक संपर्क (AX)	ब्रेकर मुख्य संपर्कांसह स्थिती बदलते	स्थिती संकेत (चालू/बंद), इंटरलॉकिंग, कंट्रोल सर्किट्स
अलार्म संपर्क (AL)	केवळ स्वयंचलित सहलीवर चालते (ओव्हरलोड/शॉर्ट-सर्किट)	फॉल्ट इंडिकेशन, अलार्म पॅनेल, देखभाल अलर्ट
शॉर्ट सर्किट अलार्म	चुंबकीय ट्रिप ऑपरेशनसाठी विशिष्ट	निवडक दोष संकेत
ओव्हरलोड अलार्म	थर्मल ट्रिप ऑपरेशनसाठी विशिष्ट	प्रतिबंधात्मक देखभाल ट्रिगर

संपर्क रेटिंग (नमुनेदार):

AC-15: 230V AC वर 10A (प्रेरणात्मक भार)

DC-13: 110V DC वर 2A (प्रेरणात्मक भार)

किमान भार: 5V वर 10mA (PLC सुसंगतता)

यांत्रिक जीवन: 10,000-100,000 ऑपरेशन्स

विद्युत जीवन:5,000-50,000 ऑपरेशन्स (रेट केलेल्या लोडवर)

अनुप्रयोग वातावरण आणि वापर प्रकरणे

अर्ज	ऍक्सेसरी कॉन्फिगरेशन	तांत्रिक आवश्यकता	एकत्रीकरण
औद्योगिक ऑटोमेशन	शंट ट्रिप + 2×सहायक + मोटर ऑपरेटर	24V DC नियंत्रण, जलद ऑपरेशन (<50ms), स्थिती फीडबॅक	पीएलसी/डीसीएस एकत्रीकरण, रिमोट एचएमआय नियंत्रण
व्यावसायिक इमारती	UVR + सहाय्यक + रोटरी हँडल	230V AC, दरवाजा इंटरलॉक, पॅडलॉक करण्यायोग्य	BMS एकत्रीकरण, फायर अलार्म इंटरफेस
डेटा केंद्रे	शंट ट्रिप + अलार्म + कम्युनिकेशन मॉड्यूल	48V DC, रिडंडंट सिग्नलिंग, Modbus/BACnet	DCIM सॉफ्टवेअर, स्वयंचलित लोडशेडिंग
आरोग्य सुविधा	UVR + 2×सहायक + की लॉक	वैद्यकीय-श्रेणी, उच्च विश्वसनीयता, प्रतिबंधित प्रवेश	अत्यावश्यक उर्जा व्यवस्थापन, अलगाव पॅनेल
अक्षय ऊर्जा	शंट ट्रिप + सर्ज संरक्षण + वायरलेस	1000V DC क्षमता, आउटडोअर रेटिंग, रिमोट मॉनिटरिंग	सौर SCADA, ऊर्जा व्यवस्थापन प्रणाली
तेल आणि वायू	स्फोट-प्रूफ उपकरणे + UVR + शंट	ATEX/IECEx प्रमाणित, गंज-प्रतिरोधक, उष्णकटिबंधीय	आपत्कालीन शटडाउन सिस्टम (ESD)
सागरी/ऑफशोअर	उष्णकटिबंधीय UVR + यांत्रिक इंटरलॉक	55°C सभोवतालचे, मीठ स्प्रे प्रतिरोधक, अनावश्यक	शिप ऑटोमेशन, जनरेटर सिंक्रोनाइझेशन
पायाभूत सुविधा	मोटर ऑपरेटर + विस्तारित रोटरी + पोझिशन स्विच	400V AC, हेवी-ड्युटी, 50,000 सायकल लाइफ	SCADA प्रणाली, रिमोट कंट्रोल केंद्रे

स्मार्ट बिल्डिंग एकत्रीकरणाचे उदाहरण: आधुनिक MCCB उपकरणे सर्वसमावेशक ऊर्जा व्यवस्थापन सक्षम करतात:

पॉवरटॅग वायरलेस सेन्सर्स मॉनिटर करंट, व्होल्टेज, पॉवर फॅक्टर प्रति ब्रेकर

वायरलेस सहाय्यक संपर्क मध्यवर्ती प्रणालीवर ब्रेकर स्थिती प्रसारित करा

शंट ट्रिप कमाल मागणी दरम्यान स्वयंचलित लोडशेडिंग सक्षम करा

मोडबस मॉड्यूल्स भविष्यसूचक देखभालीसाठी बिल्डिंग ऑटोमेशनसह समाकलित करा

उत्पादन प्रक्रिया आणि उत्पादन कार्यप्रवाह

अचूक उत्पादन अनुक्रम

कच्चा माल IQC → इलेक्ट्रोमॅग्नेटिक कॉइल विंडिंग → प्लंगर/आर्मचर मशीनिंग → संपर्क प्रणाली फॅब्रिकेशन → हाउसिंग इंजेक्शन मोल्डिंग → सब-असेंबली → कॅलिब्रेशन आणि चाचणी → अंतिम एकत्रीकरण → पॅकेजिंग

क्रिटिकल मॅन्युफॅक्चरिंग टप्पे

स्टेज	प्रक्रिया तपशील	गुणवत्ता नियंत्रण बिंदू
कॉइल वळण	तांब्याची तार (0.1-0.5 मिमी), तणाव नियंत्रणासह स्वयंचलित वळण, व्हॅक्यूम वार्निश गर्भाधान	वळते संख्या ±1%, DC प्रतिकार ±5%, डायलेक्ट्रिक ताकद 2kV/1min, इन्सुलेशन प्रतिरोध >100MΩ
प्लंगर/आर्मचर मशीनिंग	कोल्ड-रोल्ड स्टील किंवा लोह पावडर धातुकर्म, अचूक ग्राइंडिंग, हार्डनिंग (एचआरसी 45-55), पृष्ठभाग उपचार	मितीय सहिष्णुता ±0.02 मिमी, पृष्ठभाग समाप्त Ra 0.8, चुंबकीय पारगम्यता > 5000
फॅब्रिकेशनशी संपर्क साधा	सिल्व्हर-निकेल (AgNi 90/10) किंवा सिल्व्हर-कॅडमियम ऑक्साईड (AgCdO), तांबे वाहकांना स्टॅम्पिंग, रिवेटिंग किंवा वेल्डिंग	कडकपणा HV 80-120, संपर्क प्रतिकार <50mΩ, ब्रेझिंग स्ट्रेंथ >50MPa
गृहनिर्माण मोल्डिंग	PA66 GF30 किंवा PBT GF30, 280-320°C इंजेक्शन, DIN रेल सुसंगततेसाठी 17.5mm मॉड्यूलरिटी	आयामी सहिष्णुता ±0.1 मिमी, ट्रॅकिंग इंडेक्स >600V, UL 94 V-0
स्प्रिंग मॅन्युफॅक्चरिंग	ऑइल-टेम्पर्ड कार्बन स्टील SWOSC-V किंवा स्टेनलेस स्टील 301, CNC कॉइलिंग, उष्णता उपचार	थकवा जीवन>100,000 चक्र, वसंत दर ±10%, विश्रांती <5%
उप-विधानसभा	कॉइल-प्लंगर-संपर्क एकत्रीकरण, स्ट्रोक समायोजन, स्नॅप-फिट यंत्रणा चाचणी	ऑपरेटिंग व्होल्टेज 0.85-1.1×अन, ट्रिप फोर्स 2-5N, प्रतिसाद वेळ <50ms
अंतिम कॅलिब्रेशन	पिकअप/ड्रॉपआउट व्होल्टेज पडताळणी (UVR), ऑपरेटिंग वेळ मापन (शंट ट्रिप), संपर्क प्रतिकार	100% स्वयंचलित चाचणी, डेटा लॉगिंग, ट्रेसिबिलिटी QR कोडिंग

प्राथमिक कच्चा माल आणि घटक तपशील

घटक	साहित्य तपशील	पुरवठादार मानके	मुख्य गुणधर्म
कॉइल वायर	तांब्याची तार वर्ग F (155°C) किंवा वर्ग H (180°C)	IEC 60317, NEMA MW 35	ब्रेकडाउन व्होल्टेज >2kV, सोल्डरबिलिटी 390°C/2s, लवचिकता
चुंबकीय कोर	सिलिकॉन स्टील लॅमिनेशन (0.35-0.5 मिमी) किंवा घन लोह	IEC 60404-8, JIS C 2552	उच्च पारगम्यता, कमी जबरदस्ती, सुसंगत चुंबकीय गुणधर्म
प्लंगर / आर्मेचर	कोल्ड-रोल्ड स्टील SPCC किंवा लोह पावडर (Fe-99%)	JIS G 3141, MPIF मानक 35	HRC 45-55, पृष्ठभाग समाप्त Ra 0.8, गंज प्रतिकार
संपर्क	सिल्व्हर-निकेल (AgNi 90/10) किंवा AgCdO	ASTM B152, IEC 60368	चालकता >90% IACS, आर्क इरोशन रेझिस्टन्स, अँटी-वेल्डिंग
स्प्रिंग्सशी संपर्क साधा	बेरिलियम कॉपर (CuBe2 C17200) किंवा स्टेनलेस स्टील 301	ASTM B196	थकवा जीवन>100,000 चक्र, सातत्यपूर्ण दाब, गंज प्रतिकार
गृहनिर्माण	PA66 GF30 किंवा PBT GF30, ज्वालारोधक	IEC 60664-1, UL 94 V-0	ट्रॅकिंग इंडेक्स >600V, उष्णता प्रतिरोध 160°C, प्रभाव शक्ती >7 kJ/m²
टर्मिनल्स	टिन प्लेटिंगसह पितळ C36000 किंवा तांबे C11000	ASTM B16/B187	वर्तमान घनता 1.0-1.5 A/mm², टॉर्क 1.5-2.5Nm सहन करते
DIN रेल क्लिप	स्प्रिंग स्टील 65Mn किंवा स्टेनलेस स्टील 304	GB/T 1222, ISO 3506	क्लॅम्प फोर्स 50-100N, 10,000 सायकल थकवा, गंज प्रतिकार

मानकांचे पालन आणि चाचणी प्रोटोकॉल

आंतरराष्ट्रीय मानक फ्रेमवर्क

मानक	व्याप्ती	लागू आवश्यकता
IEC 60947-2	लो-व्होल्टेज स्विचगियर - सर्किट-ब्रेकर	ऍक्सेसरीची सुसंगतता, ब्रेकरसह समन्वय, शॉर्ट-सर्किटचा प्रतिकार
IEC 60947-4-1	कॉन्टॅक्टर्स आणि मोटर स्टार्टर्स	मोटर ऑपरेटर कामगिरी, नियंत्रण सर्किट आवश्यकता
IEC 60947-5-1	सर्किट उपकरणे आणि स्विचिंग घटक नियंत्रित करा	सहाय्यक संपर्क रेटिंग, विद्युत सहनशक्ती, टर्मिनल खुणा
RoHS/RECH	पर्यावरणीय अनुपालन	घातक पदार्थ निर्बंध, भौतिक घोषणा

अनिवार्य प्रकारच्या चाचण्या (IEC 60947-2 / IEC 60947-5-1)

चाचणी श्रेणी	विशिष्ट चाचणी	स्वीकृती निकष
विद्युत सहनशक्ती	रेट केलेले वर्तमान (AC-15/DC-13) वर 10,000 ऑपरेशन्स	संपर्क परिधान <50%, वेल्डिंग नाही, सातत्यपूर्ण ऑपरेशन
यांत्रिक सहनशक्ती	100,000 नो-लोड ऑपरेशन्स	<5% पॅरामीटर ड्रिफ्ट, कोणतेही यांत्रिक बिघाड नाही
डायलेक्ट्रिक गुणधर्म	2kV AC/1min (कंट्रोल सर्किट्स), 4kV आवेग	ब्रेकडाउन नाही, फ्लॅशओव्हर नाही
तापमानात वाढ	रेट केलेल्या व्होल्टेज/करंटवर सतत ऑपरेशन	कॉइल ≤85K (वर्ग F), टर्मिनल ≤80K
शॉक आणि कंपन	IEC 60068-2-27 (शॉक), IEC 60068-2-6 (कंपन)	कोणतेही खोटे ऑपरेशन, कोणतेही नुकसान नाही, चाचणीनंतर कार्यक्षम
पर्यावरणीय	ओलसर उष्णता (IEC 60068-2-30), थंड, कोरडी उष्णता	कंडिशनिंग नंतर कार्यशील, गंज नाही
EMC	आयोजित / रेडिएटेड हस्तक्षेप करण्यासाठी प्रतिकारशक्ती	कोणतेही उपद्रव ऑपरेशन नाही, EN 60947-2 Annex F

फॅक्टरी गुणवत्ता नियंत्रण आणि तपासणी मानके

इनकमिंग मटेरियल QC (IQC)

साहित्य	तपासणी आयटम	नमुना योजना	उपकरणे
Enameled वायर	व्यास, ब्रेकडाउन व्होल्टेज, वाढवणे, सोल्डरबिलिटी	AQL 0.65	मायक्रोमीटर, डायलेक्ट्रिक टेस्टर, टेन्साइल मशीन
चुंबकीय स्टील	पारगम्यता, कोर नुकसान, इन्सुलेशन कोटिंग	प्रति बॅच	एपस्टाईन फ्रेम, सिंगल शीट टेस्टर
चांदीचे संपर्क	शुद्धता, कठोरता, घनता, मितीय सहिष्णुता	प्रति बॅच	स्पेक्ट्रोमीटर, कडकपणा परीक्षक, CMM
प्लास्टिक ग्रॅन्यूल	काचेची सामग्री, चिकटपणा, ओलावा, ज्वलनशीलता	प्रति बॅच	मेल्ट फ्लो इंडेक्सर, DSC, UL 94 उपकरणे
स्प्रिंग स्टील	तन्य शक्ती, थकवा प्रतिकार, निर्मिती	प्रति बॅच	टेन्साइल मशीन, थकवा परीक्षक

इन-प्रोसेस गुणवत्ता नियंत्रण (IPQC)

स्टेशन	नियंत्रण पॅरामीटर्स	वारंवारता	पद्धत
गुंडाळी वळण	वळते संख्या, तणाव, प्रतिकार, इन्सुलेशन	प्रत्येक युनिट	फीडबॅकसह स्वयंचलित वळण, ओममीटर
प्लंगर मशीनिंग	मितीय सहिष्णुता, पृष्ठभाग समाप्त, कडकपणा	प्रत्येक 100 युनिट्स	सीएमएम, प्रोफाइलमीटर, कडकपणा परीक्षक
संपर्क विधानसभा	संरेखन, दाब, प्रतिकार, ब्रेझिंग गुणवत्ता	प्रत्येक 100 युनिट्स	फोर्स गेज, मायक्रो-ओममीटर, एक्सआरएफ
गृहनिर्माण मोल्डिंग	तापमान, दाब, मितीय अचूकता	प्रत्येक चक्र	SCADA निरीक्षण, SPC चार्ट
उप-विधानसभा	ऑपरेटिंग व्होल्टेज, स्ट्रोक, प्रतिसाद वेळ	प्रत्येक युनिट	स्वयंचलित चाचणी खंडपीठ, डेटा लॉगिंग

अंतिम गुणवत्ता नियंत्रण (FQC) आणि आउटगोइंग QC (OQC)

चाचणी आयटम	मानक	नमुना आकार
ऑपरेटिंग व्होल्टेज श्रेणी	0.85-1.1×अन (पिकअप), >0.2×अन (UVR साठी ड्रॉपआउट)	100%
प्रतिसाद वेळ (शंट ट्रिप)	रेट केलेल्या व्होल्टेजवर <50ms	100%
संपर्क प्रतिकार	<50mΩ (सहायक), <100mΩ (अलार्म)	100%
डायलेक्ट्रिक व्होल्टेज सहन करते	2kV AC/1मि	100%
इन्सुलेशन प्रतिकार	>100MΩ @ 500V DC	100%
यांत्रिक ऑपरेशन	10 चक्र, गुळगुळीत, चिकटलेले नाही	100%
स्नॅप-फिट सुसंगतता	नियुक्त MCCB फ्रेम सह वीण	100%
व्हिज्युअल आणि मितीय तपासणी	कायमस्वरूपी चिन्हांकित करणे, मॉड्यूलरिटी	100%
विद्युत सहनशक्तीचे नमुने	रेट केलेल्या लोडवर 1,000 ऑपरेशन्स	AQL 1.0
पॅकेजिंग अखंडता	ड्रॉप चाचणी, कंपन (ISTA 3A)	प्रति लॉट

उत्पादन पायाभूत सुविधा आणि उत्पादन क्षमता

प्रगत उत्पादन उपकरणे

उपकरणे श्रेणी	मशीन तपशील	कार्य	क्षमता
कॉइल वळण	तणाव नियंत्रणासह CNC वाइंडिंग मशीन (निट्टोकू/मार्सिली).	अचूक कॉइल उत्पादन	20,000 कॉइल/दिवस
मुद्रांकन आणि तयार करणे	60-टन प्रोग्रेसिव्ह डाय प्रेस (ब्रुडरर)	संपर्क मुद्रांकन, स्प्रिंग फॉर्मिंग	30,000 घटक/दिवस
इंजेक्शन मोल्डिंग	80-टन थर्मोप्लास्टिक प्रेस (आरबर्ग)	गृहनिर्माण, संलग्नक, DIN रेल क्लिप	10,000 घरे/दिवस
विधानसभा	कामगार विधानसभा	उप-विधानसभा, कॅलिब्रेशन, चाचणी	प्रति ओळ 5,000 उपकरणे/दिवस
चाचणी उपकरणे	स्वयंचलित ऍक्सेसरी चाचणी खंडपीठ	ऑपरेटिंग वैशिष्ट्ये, वेळ, सहनशक्ती	1,000 युनिट/तास
	यांत्रिक सहनशक्ती परीक्षक	100,000 सायकल पडताळणी	200 युनिट्स एकाच वेळी
	EMC चाचणी कक्ष	प्रतिकारशक्ती/उत्सर्जन चाचणी	100 युनिट्स/दिवस

उत्पादन क्षमता आणि लीड टाइम्स

उत्पादन श्रेणी	मासिक क्षमता	मानक लीड वेळ	त्वरित ऑर्डर क्षमता
शंट ट्रिप (सर्व व्होल्टेज)	300,000 युनिट्स	४-५ आठवडे	3 दिवस
अंडरव्होल्टेज रिलीझ	200,000 युनिट्स	४-५ आठवडे	3 दिवस
सहाय्यक संपर्क	500,000 युनिट्स	४-५ आठवडे	3 दिवस
मोटर ऑपरेटर	50,000 युनिट्स	४-५ आठवडे	5 दिवस
संप्रेषण मॉड्यूल्स	30,000 युनिट्स	४-५ आठवडे	5 दिवस

अभियांत्रिकी आणि तांत्रिक संघ रचना

विभाग	कर्मचारी	निपुणता	जबाबदाऱ्या
R&D अभियांत्रिकी	5 अभियंते	इलेक्ट्रोमॅग्नेटिक डिझाइन, कॉन्टॅक्ट फिजिक्स, एम्बेडेड सिस्टम, वायरलेस कम्युनिकेशन	नवीन ऍक्सेसरी डेव्हलपमेंट, स्मार्ट वैशिष्ट्ये, पेटंट पोर्टफोलिओ (30+ पेटंट)
प्रक्रिया अभियांत्रिकी	15 अभियंते	कॉइल वाइंडिंग ऑटोमेशन, प्रिसिजन स्टॅम्पिंग, प्लास्टिक मोल्डिंग, लीन मॅन्युफॅक्चरिंग	उत्पादन ऑप्टिमायझेशन, उत्पन्न सुधारणा (>99%), खर्चात कपात
चाचणी आणि प्रमाणीकरण	12 अभियंते	IEC 60947 अनुपालन, सहनशक्ती चाचणी, EMC, पर्यावरणीय अनुकरण	प्रकार चाचणी समन्वय, अपयश विश्लेषण, प्रमाणन व्यवस्थापन
अर्ज अभियांत्रिकी	10 अभियंते	MCCB एकत्रीकरण, नियंत्रण प्रणाली, BMS/SCADA इंटरफेस	ग्राहक तांत्रिक समर्थन, सिस्टम डिझाइन, कमिशनिंग
गुणवत्ता हमी	25 तंत्रज्ञ	ISO 9001, IATF 16949, सांख्यिकीय प्रक्रिया नियंत्रण, मेट्रोलॉजी	पुरवठादार ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कृती, कॅलिब्रेशन

आमचे MCCB ऍक्सेसरी मॅन्युफॅक्चरिंग वेगळे का आहे

आमची उत्पादन सुविधा प्रतिनिधित्व करते40 वर्षे स्पेशलायझेशन लो-व्होल्टेज स्विचगियर ॲक्सेसरीजमध्ये, MCCB ॲक्सेसरीज जे जागतिक मानकांपेक्षा जास्त आहेत:

ब्रेकर-नेटिव्ह डिझाइन: मुख्य MCCB प्लॅटफॉर्म (श्नायडर NSX, ABB Tmax, Eaton NZM, Chint NXM) सह अखंड एकीकरणासाठी विशेषत: इंजिनियर केलेले ॲक्सेसरीज, टूल-फ्री इन्स्टॉलेशन आणि विश्वसनीय ऑपरेशन सुनिश्चित करतात.

स्मार्ट ऍक्सेसरी नावीन्यपूर्ण: प्रोप्रायटरी वायरलेस ऑक्झिलरी कॉन्टॅक्ट्स आणि एनर्जी मॉनिटरिंग सेन्सर्स जे पारंपारिक ब्रेकर्सना ब्रेकर रिप्लेसमेंटशिवाय IoT-सक्षम स्मार्ट उपकरणांमध्ये रूपांतरित करतात

अनुलंब एकत्रीकरण:व्हॅक्यूम गर्भाधान, अचूक कॉन्टॅक्ट स्टॅम्पिंग आणि थर्मोप्लास्टिक मोल्डिंगसह इन-हाऊस कॉइल वाइंडिंग पूर्ण गुणवत्ता नियंत्रण आणि जलद कस्टमायझेशन सुनिश्चित करते

चाचणी पायाभूत सुविधा: 100,000-सायकल यांत्रिक सहनशक्ती पडताळणी, EMC प्रतिकारशक्ती चाचणी आणि MCCB सुसंगतता चाचणीसह स्वयंचलित चाचणीमध्ये $2M+ ची गुंतवणूक

जलद सानुकूलन: लवचिक उत्पादन सक्षम व्होल्टेज, संपर्क कॉन्फिगरेशन आणि 2-आठवड्याच्या आघाडीच्या वेळेसह संप्रेषण प्रोटोकॉल कस्टमायझेशन

डिजिटल उत्पादन: पूर्ण ट्रेसेबिलिटी, भविष्यसूचक गुणवत्तेचे विश्लेषण आणि स्वयंचलित कॅलिब्रेशन ±3% पॅरामीटर सुसंगततेसह इंडस्ट्री 4.0 अंमलबजावणी

तांत्रिक वैशिष्ट्ये, MCCB सुसंगतता पडताळणी, स्मार्ट बिल्डिंग इंटिग्रेशन किंवा फॅक्टरी ऑडिट शेड्युलिंगसाठी, आमची अभियांत्रिकी टीम तुमचे विद्युत संरक्षण आणि नियंत्रण प्रणाली दोन्ही कार्यात्मक आवश्यकता आणि दीर्घकालीन विश्वासार्हता उद्दिष्टे पूर्ण करतात याची खात्री करण्यासाठी थेट सल्ला प्रदान करते.

View as

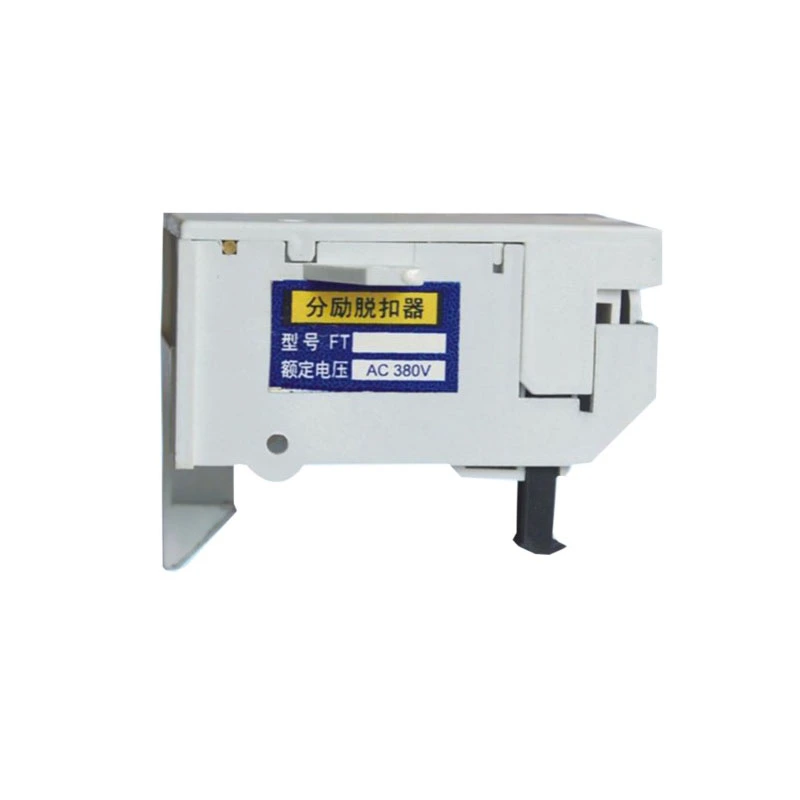

MCCB शंट रिलीज

तुमच्या सर्किट ब्रेकर ऑपरेशन्सच्या रिमोट कंट्रोलसाठी CDADA MCCB शंट रिलीझ शोधा. 220V AC/DC मध्ये उपलब्ध, ते तत्काळ डिस्कनेक्शन आवश्यक असलेल्या ॲप्लिकेशनसाठी योग्य आहे. फॅक्टरीमधून पूर्व-कनेक्ट केलेल्या वायरिंगसह, स्थापित करणे सोपे आहे—फक्त तुमचे नियंत्रण सिग्नल जोडा. औद्योगिक आणि व्यावसायिक सुरक्षा प्रणालींसाठी आदर्श.

अधिक प i हा >> चौकशी पाठवा >>

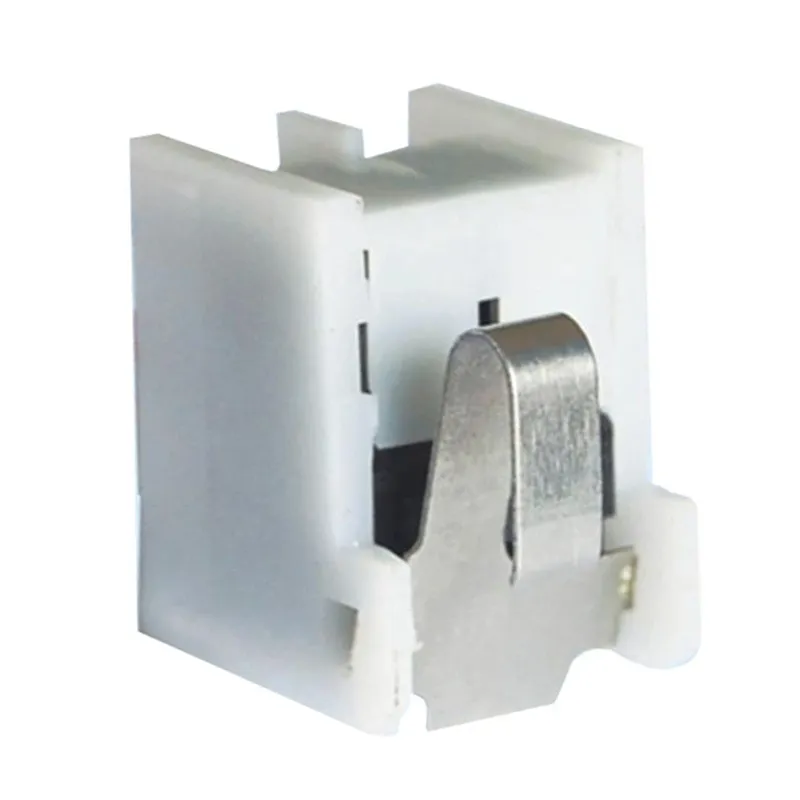

MCCB सहाय्यक संपर्क

CDADA हे MCCB सहाय्यक संपर्काचे निर्माता आणि पुरवठादार आहे, हे उत्पादन सर्किट ब्रेकर राज्यांचे निरीक्षण आणि नियंत्रणासाठी तुमचे समाधान असू शकते. 2NO/2NC सारख्या कॉन्फिगरेशनमध्ये उपलब्ध, हे उघडे/बंद स्थितीचे संकेत देण्यासाठी आदर्श आहे. सुलभ स्थापनेसाठी प्री-वायर्ड, औद्योगिक नियंत्रण प्रणालीसाठी योग्य. विश्वसनीयता आणि कार्यक्षमतेसाठी CDADA वर विश्वास ठेवा.

अधिक प i हा >> चौकशी पाठवा >>

CDADA हा चीनमधील MCCB ॲक्सेसरीज निर्माता आणि पुरवठादार आहे. आमचा कारखाना विविध उद्योगांना सेवा देतो जसे की पॉवर सिस्टम, बिल्डिंग ऑटोमेशन आणि औद्योगिक उत्पादन, लवचिक OEM/ODM सोल्यूशन्स ऑफर करतो.
