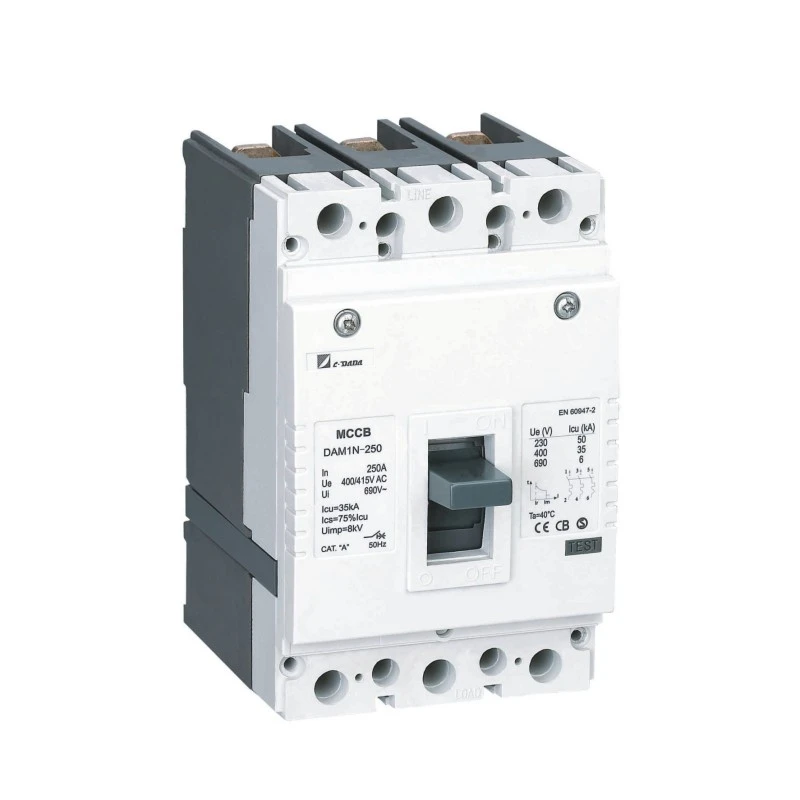

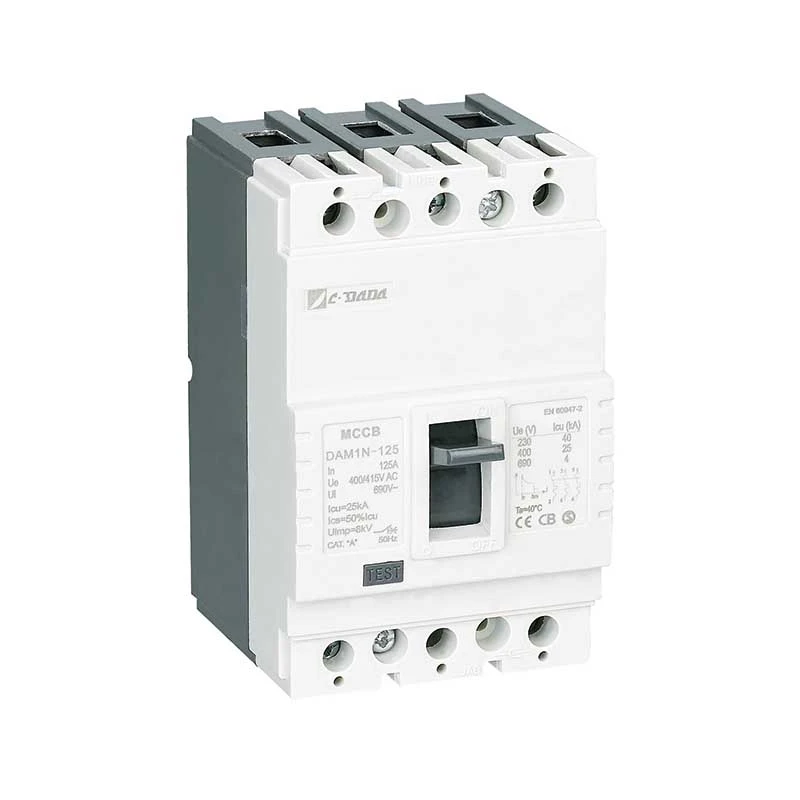

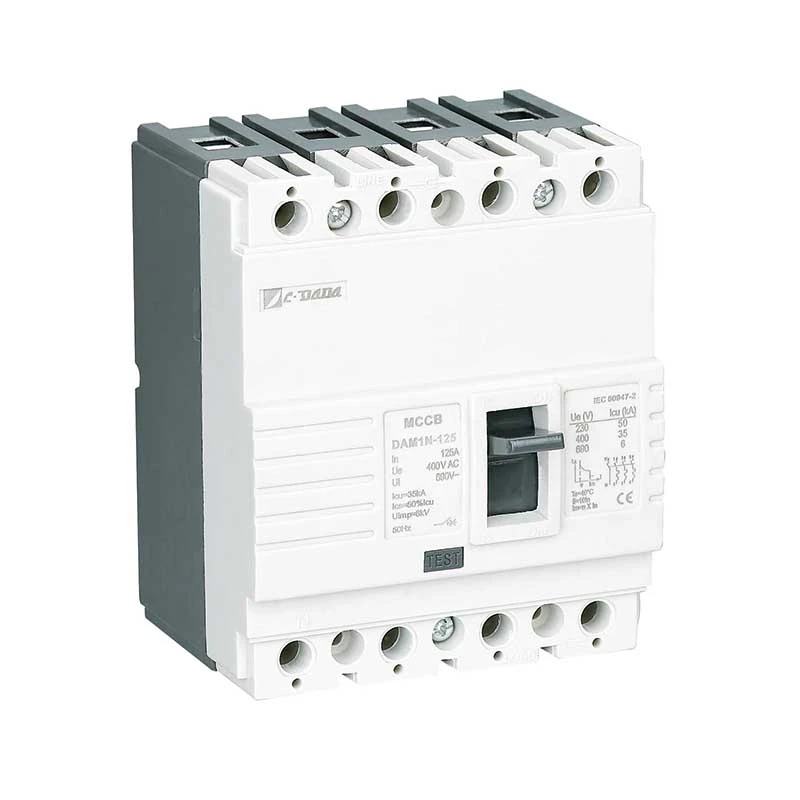

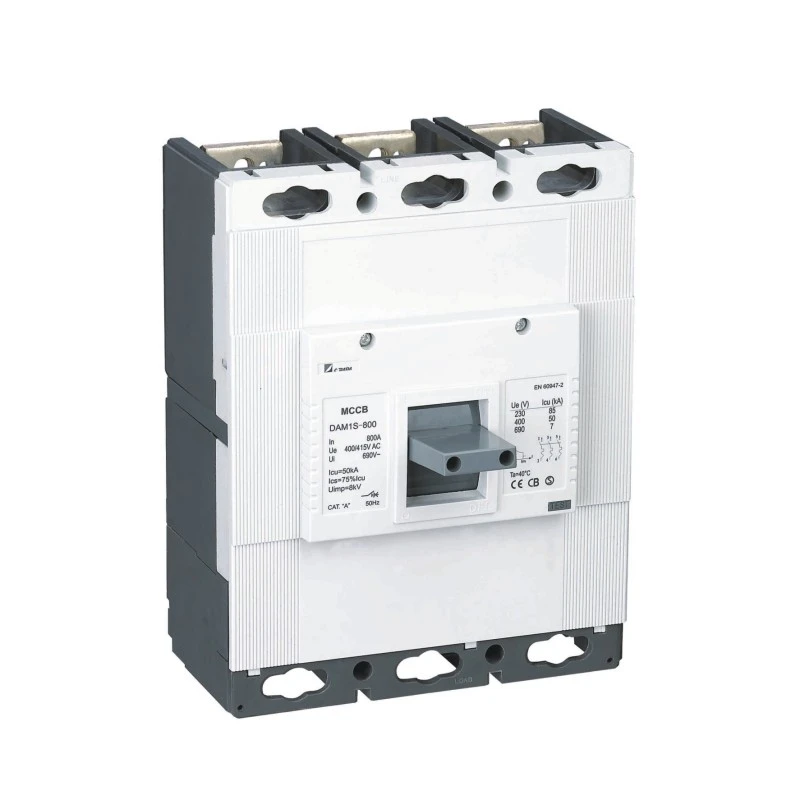

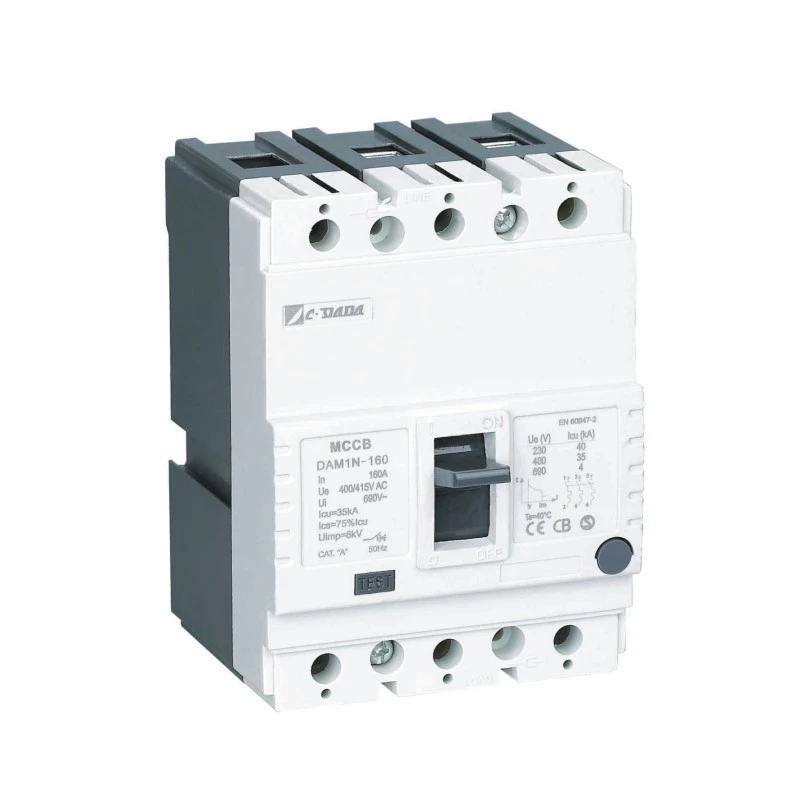

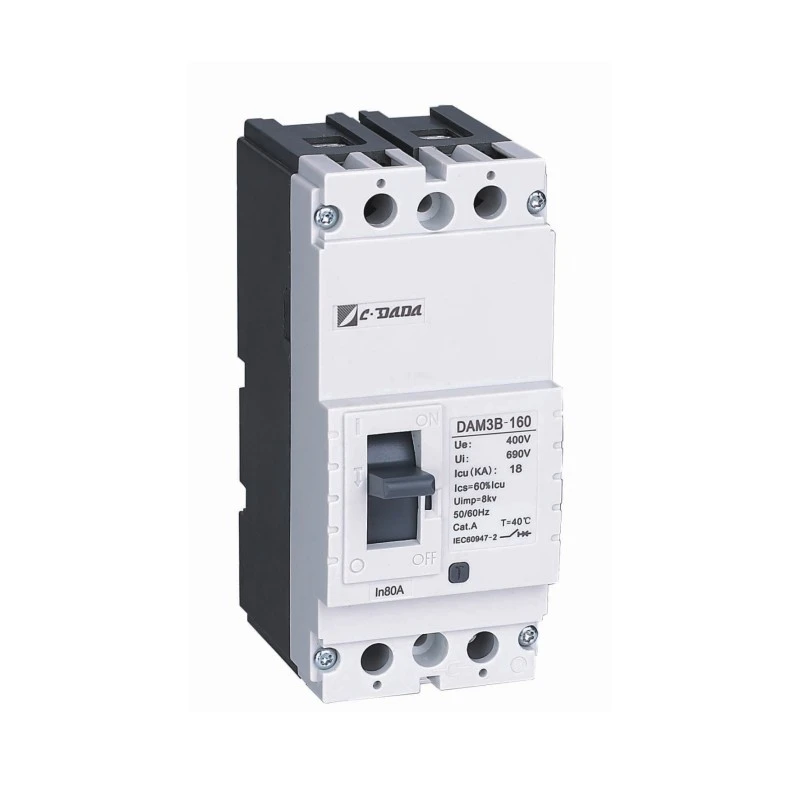

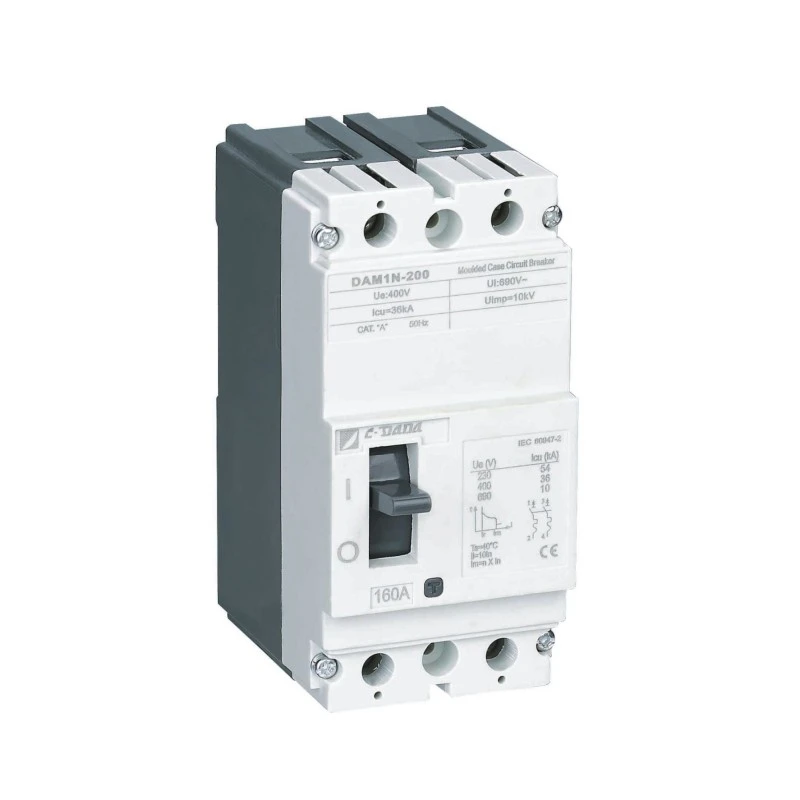

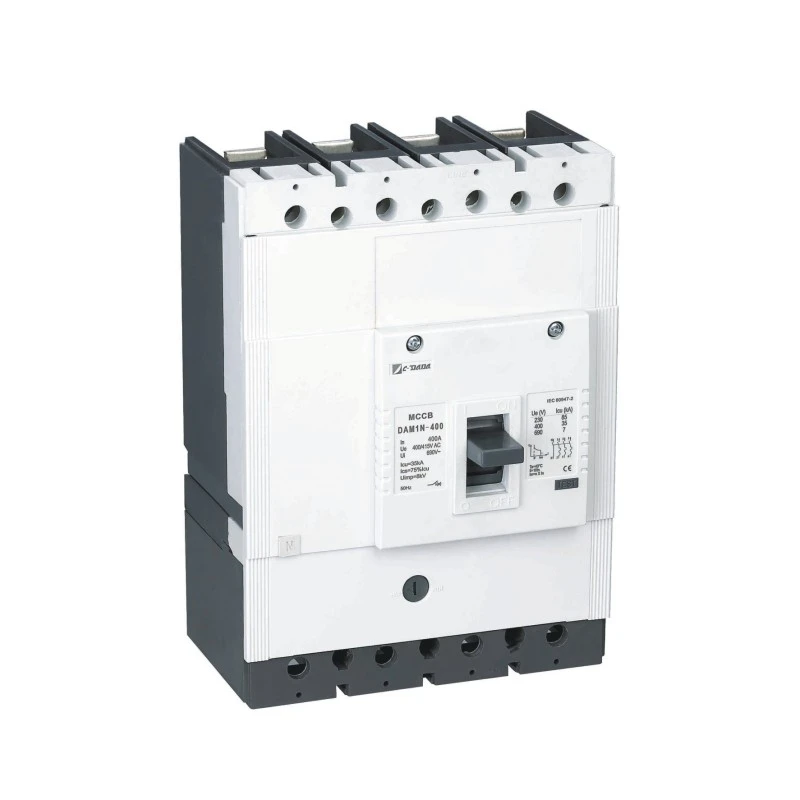

निश्चित प्रकार मोल्डेड केस सर्किट ब्रेकर
Model:DAM1 Series
शांघाय DADA इलेक्ट्रिक-प्रमाणित (CE, CB, ASTA), थर्मल-चुंबकीय संरक्षण, 12.5A–1600A कडून उच्च दर्जाचे आणि प्रगत फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) मिळवा. औद्योगिक आणि व्यावसायिक पॅनेलसाठी आदर्श. सुलभ डीआयएन-रेल्वे किंवा पॅनेल माउंट. OEM आणि मोठ्या प्रमाणात ऑर्डर्सचे स्वागत आहे, CDADA ला तुमचा पुरवठादार म्हणून आत्मविश्वासाने निवडा.
CDADA फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) DAM1 मालिका लहान वापरकर्त्यांपासून ते औद्योगिक ट्रान्सफॉर्मर आणि वितरण स्थापनेपर्यंत कोणत्याही अनुप्रयोगाच्या गरजा पूर्ण करते.
DAM1 मालिकेत सात फ्रेम आकार आहेत, 1600A पर्यंत, 100 kA पर्यंत ब्रेकिंग क्षमता, 1000 व्होल्टपर्यंतचे ऑपरेटिंग व्होल्टेज, विविध प्रकारच्या सर्वसमावेशक इलेक्ट्रिकल आणि मेकॅनिकल ॲक्सेसरीजच्या गरजा सहजपणे पूर्ण करतात, कोणत्याही पॉवर सिस्टमच्या गरजा जास्तीत जास्त करण्यासाठी विविध प्रकारचे इंस्टॉलेशन सोल्यूशन्स प्रदान करतात.
जागतिक प्रमाणन KEMA, ASTA, SEMKO, CB, CE, ROHS सह; जगभरातील विद्युत उपकरणे आणि OEM साठी DAM1 हा सर्वोत्तम पर्याय आहे.
मुख्य तपशील
DAM1 MCCB मोल्डेड केस सर्किट ब्रेकरचे इलेक्ट्रिकल पॅरामीटर्स
| मॉडेल | कोड | Icu (KA) | Ics (KA) | रेट केलेले वर्तमान -इन | Ui(V) | Ue(V) | ध्रुव | Uimp(V) |

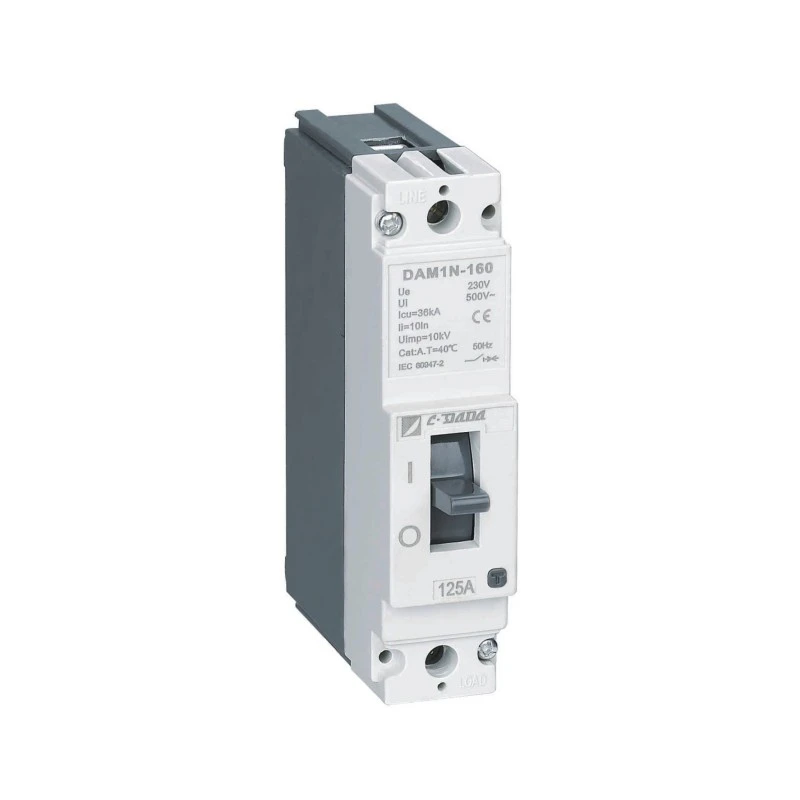

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1 पी | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)अ | 750V | 400V | 2 पी | 10000 |
| N | 36 | 27 | ||||||

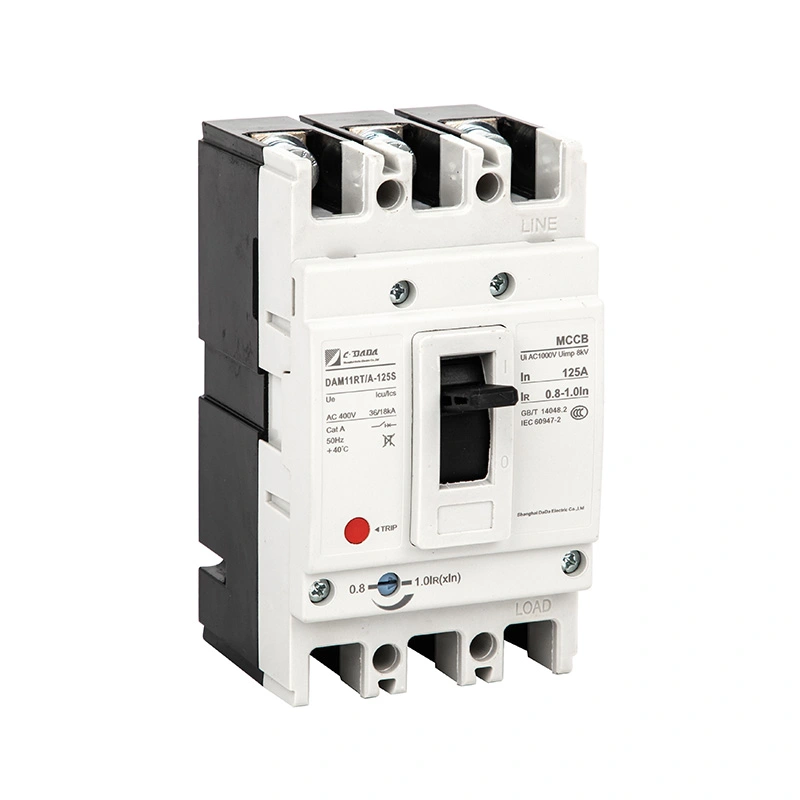

| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)अ | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

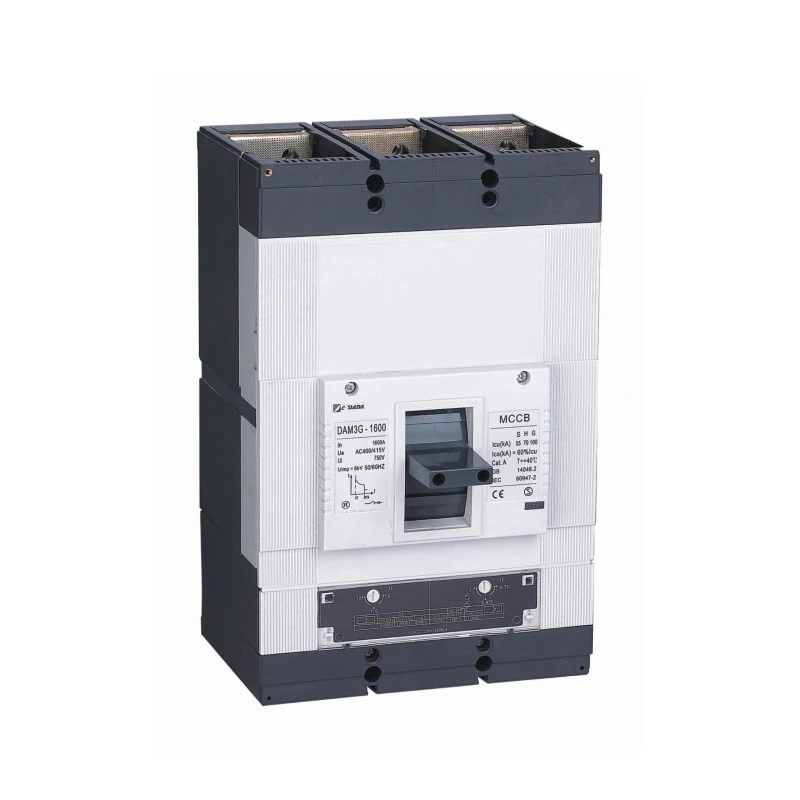

| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO चाचणी(O:Open maneuver,CO:क्लोज-ओपन मॅन्युव्हर,t:प्रतीक्षा कालावधी)
● Ics:O-t-CO-t-CO चाचणी(O:ओपन मॅन्युव्हर,CO:क्लोज-ओपन मॅन्युव्हर,t:प्रतीक्षा कालावधी)
★ चालू/I स्थिती: हे सूचित करते की ब्रेकरचे संपर्क बंद आहेत. या स्थितीत, ब्रेकर लीव्हर शीर्षस्थानी आहे
★ TRIP स्थिती: हे सूचित करते की ब्रेकर कोणत्याही बिघाडामुळे (ओव्हरलोड किंवा शॉर्ट सर्किट) उघडला आहे. या प्रकरणात, ब्रेकर लीव्हर चालू आणि बंद स्थितींमधील मध्य स्थितीत आहे. ब्रेकर, जे ट्रिप स्थितीत आहे, चालू स्थितीत नेण्यासाठी; OFF चिन्हाने दर्शविल्याप्रमाणे ब्रेकर लीव्हरला खालच्या दिशेने ढकलणे
ब्रेकर "क्लिक" आवाजाने सेट केला जाईल. त्यानंतर, ब्रेकर बंद करण्यासाठी ऑन चिन्हाने दर्शविल्याप्रमाणे लीव्हर खेचा.
★ बंद/0 स्थिती: हे सूचित करते की ब्रेकरचे संपर्क खुले आहेत. अशा प्रकारे, ब्रेकर लीव्हर तळाच्या स्थितीत आहे.
DAM1-125 MCCB मोल्डेड केस सर्किट ब्रेकरचे भौतिक मापदंड
| श्रेणी (EN 60947-2/IEC 60947-2) | सहनशक्ती |
|
||||||
| मॉडेल | ध्रुव | डायलेक्ट्रिक गुणधर्म (V) | एकाकी अंतर (मिमी) | एकूण सायकल | विद्युत जीवन | यांत्रिक जीवन | मुख्य सर्किट | सहायक सर्किट |
| DAM1-160 | 1 पी | 2500 | ≤३०/० | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2 पी | 2500 | ≤३०/० | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤३०/० | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤३०/० | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤३०/०※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
कार्य तत्त्व आणि संरक्षण यंत्रणा
★ थर्मल प्रोटेक्शन (ओव्हरलोड)
सतत ओव्हरकरंट (> रेटेड करंट) द्वारे गरम केल्यावर द्विधातूची पट्टी वाकते. वाकण्याचा वेग सध्याच्या परिमाणाच्या प्रमाणात आहे - केबल थर्मल वर्तनाची नक्कल करणारे व्यस्त-वेळ ट्रिपिंग सुनिश्चित करणे, उपकरणांचे संरक्षण करताना उपद्रव ट्रिप टाळणे.
★ चुंबकीय संरक्षण (शॉर्ट सर्किट)
शॉर्ट सर्किट दरम्यान (उदा. फेज-टू-फेज किंवा फेज-टू-ग्राउंड), उच्च-वर्तमान चुंबकीय क्षेत्र सोलेनोइड प्लंगरला त्वरित खेचते, लॅच यंत्रणा मिलिसेकंदांमध्ये सोडते-थर्मल नुकसान होण्यापूर्वी फॉल्ट करंट बंद करते.
उत्पादन फायदे
★ शरीर आणि आवरण:
फायबर-ग्लास पॉलिस्टर राळ EN 60512-20-2 मानकांनुसार शरीर आणि आवरण सामग्री म्हणून वापरले गेले आहे. साहित्यात BMC (बल्क मोल्डिंग कंपाऊंड) म्हटल्या जाणाऱ्या या सामग्रीला उच्च विद्युत आणि यांत्रिक मूल्यांमुळे प्राधान्य दिले जाते आणि ते 160℃ तापमानाला सतत प्रतिकार करू शकते. IEC 695-2-1 नुसार 960℃ तापमानात वायरच्या संपर्कात असताना BMC मटेरियल जळत नाही
Bimetal: Bimetal ही एक सामग्री आहे ज्यामध्ये उष्णतेविरूद्ध भिन्न विस्तार गुणांक असलेल्या दोन प्लेट धातूंचे मिश्रण असते. ब्रेकरमधून जाणारा विद्युत् प्रवाह बायमेटल गरम करतो. या उष्णतेच्या प्रभावामुळे. बायमेटल कमी-विस्तारित प्लेटकडे वाकते. ब्रेकरमधून जाणारा विद्युतप्रवाह वाढल्याने उष्णता वाढत असल्याने, बायमेटल अधिक गरम होते आणि अधिक वाकते. अशा प्रकारे, ते ब्रेकर उघडण्यासाठी उघडण्याच्या यंत्रणेवर नियंत्रण ठेवते.

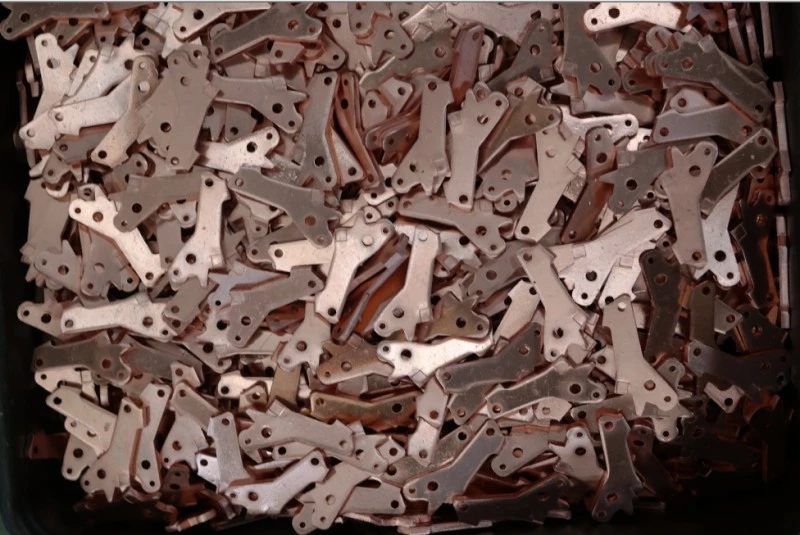

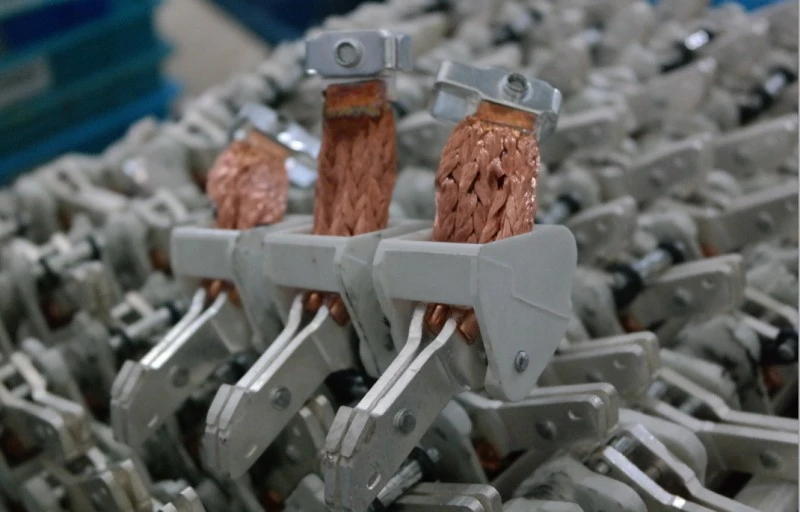

★ संपर्क:
तुटलेली आणि वाहून नेलेली वर्तमान मूल्ये आणि बांधकाम लक्षात घेऊन ब्रेकर्ससाठी संपर्क मिश्रधातू निर्धारित केला जातो सामान्यतः चांदी, ग्रेफाइट, निकेल, वोल्फ्राम मिश्र धातु संपर्क ब्रेकर्समध्ये वापरले जातात, जे स्मूदर्स स्ट्रक्चरसह चांदी-ग्रेफाइट मिश्र धातुंनी बनलेले असतात, स्थिर (तळाशी) संपर्कांमध्ये वापरले जातात, चांदीचे वोल्फ्राम संपर्क, जे हार्डरिंग (कॉन्टॅक्ट) मध्ये वापरले जातात. हलविलेल्या संपर्कांमध्ये स्वेज्ड संरचना सुनिश्चित केली गेली आहे. अशाप्रकारे, प्रत्येक ओपनिंग-क्लोजिंगमध्ये सॉफ्ट फिक्स्ड कॉन्टॅक्ट्सवर स्वेज्ड आणि हार्ड ॲलॉय कॉन्टॅक्ट्सचे स्थान असते.
अशा प्रकारे, सर्वात कमी प्रतिकार सुनिश्चित केला जातो. कमी संपर्क प्रतिकार करण्यासाठी हलवलेल्या संपर्काने निश्चित संपर्कास खूप चांगले स्पर्श केले पाहिजे. तथापि, जास्त संपर्क दाब बलामुळे सामान्यपेक्षा कमी कालावधीत संपर्कांचे नुकसान होते. निरोगी ओपनिंग-क्लोजिंगसाठी संपर्क मिश्रधातू खूप महत्वाचे आहेत.
★ आर्क एक्टिंग्विशर सेल (सेपरेटर):
विभाजकांचा वापर ऊर्जेखाली चालणाऱ्या ब्रेकरच्या ऑपरेशन दरम्यान तयार होणारा चाप नष्ट करण्यासाठी केला जातो. हलणारा संपर्क स्थिर संपर्कापासून विभक्त होत असताना, संपर्कांमध्ये काही काळ विद्युत प्रवाह चालू राहतो आणि त्याला चाप म्हणतात. हा चाप फार कमी वेळात नामशेष झाला पाहिजे.
★ चाप नष्ट होणे:
कंसभोवती तयार झालेल्या चुंबकीय क्षेत्रामुळे चाप विभाजकांकडे ढकलला जातो. अशाप्रकारे, चाप वाढविला जातो आणि सडपातळ होतो आणि विभाजक प्लेट्स (आकृती-5) दरम्यान तुटतो. विभाजकांच्या बाजूच्या भिंतींवर वापरल्या जाणाऱ्या सामग्रीच्या वैशिष्ट्यामुळे, कमानीमुळे उच्च तापमानामुळे वायू बाहेर पडतो. या वायूचा चाप नष्ट होण्यावर महत्त्वपूर्ण प्रभाव पडतो.
अर्ज
CDADA DAM1 फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) गंभीर पायाभूत सुविधांमध्ये विश्वसनीय आहे:
★औद्योगिक: स्टील मिल, तेल आणि वायू प्लॅटफॉर्म, रासायनिक संयंत्रे
★ आरोग्य सेवा: रुग्णालयाचे मुख्य आणि उप-वितरण मंडळे
★ वाहतूक: रेल्वे सिग्नलिंग, विमानतळ बॅगेज सिस्टम
★ व्यावसायिक: गगनचुंबी इमारती, डेटा सेंटर्स, शॉपिंग मॉल्स, कन्व्हेन्शन सेंटर्स
★ सार्वजनिक ठिकाणे: थिएटर, स्टेडियम, सरकारी इमारती
स्थापना आणि देखभाल फायदे
★ सोपे एकत्रीकरण:

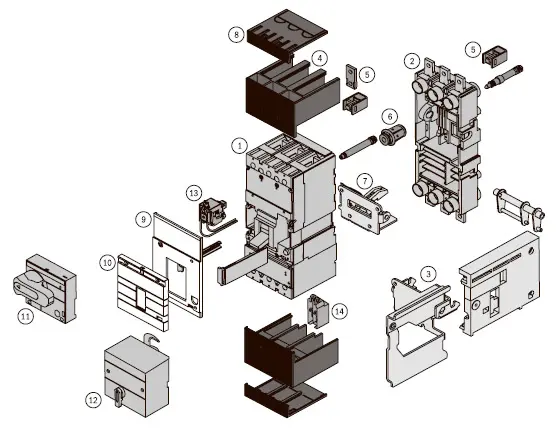

मानक किटमध्ये बसबार, फेज अडथळे आणि हार्डवेअर समाविष्ट आहेत
पर्यायी उपकरणे: अलार्म संपर्क, शंट/अंडरव्होल्टेज रिलीझ, इलेक्ट्रिक ऑपरेटिंग यंत्रणा

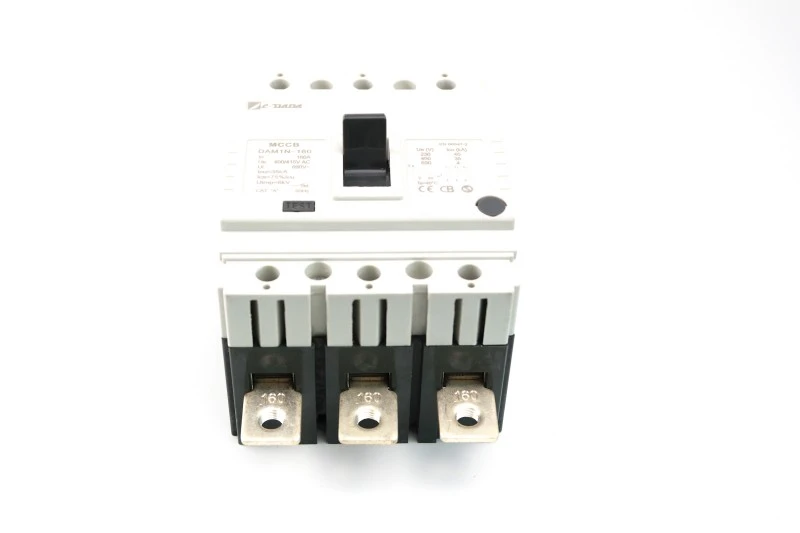

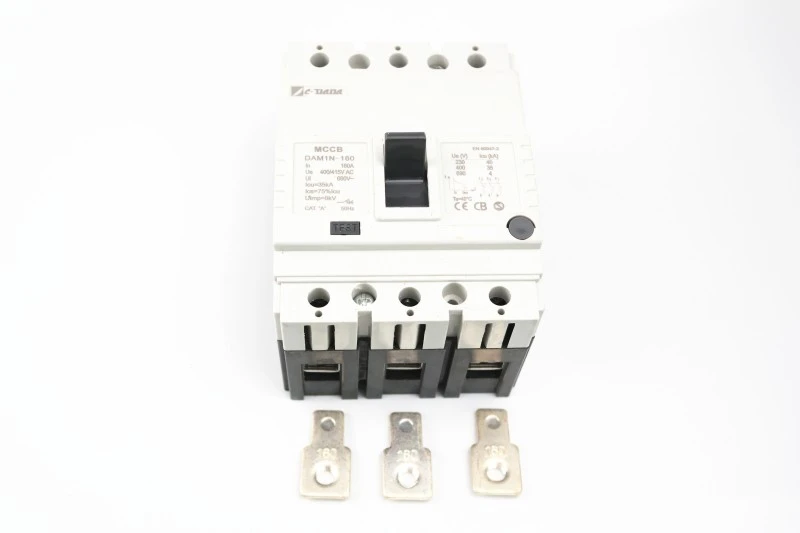

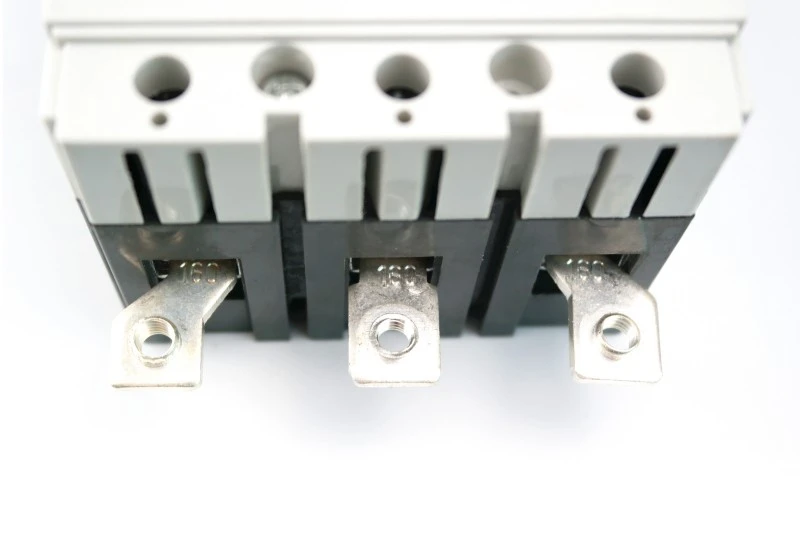

1) विस्तारित बसबारद्वारे कनेक्ट करा (फोटो 1)

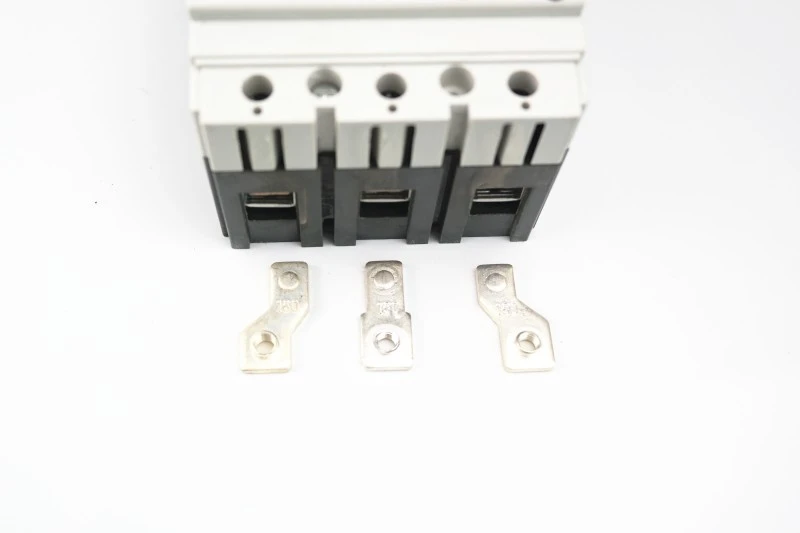

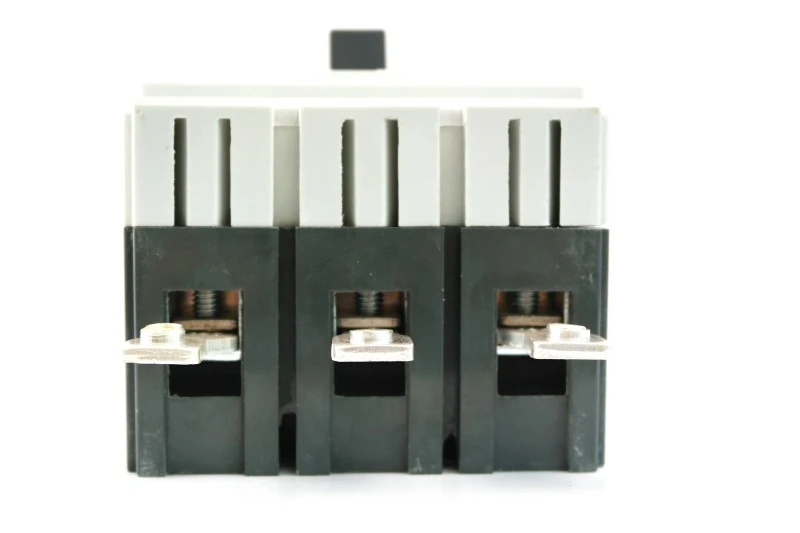

2) स्प्रेडर टर्मिनलद्वारे कनेक्ट करा (फोटो 2)

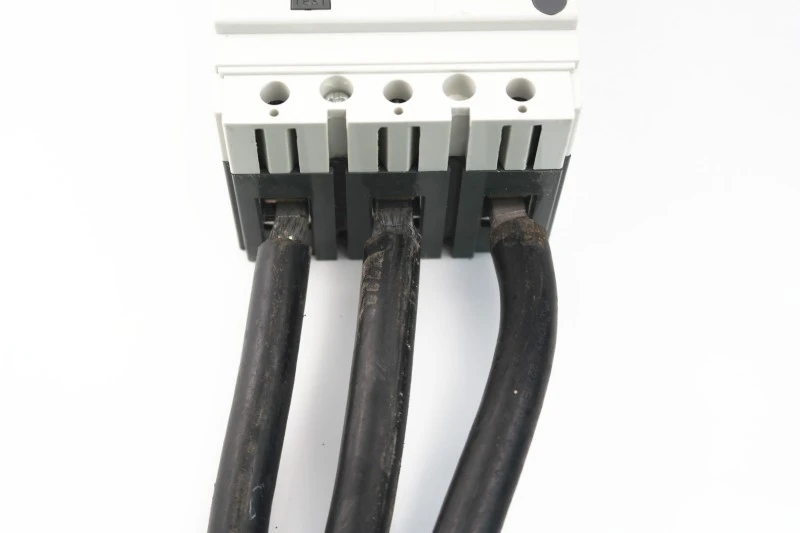

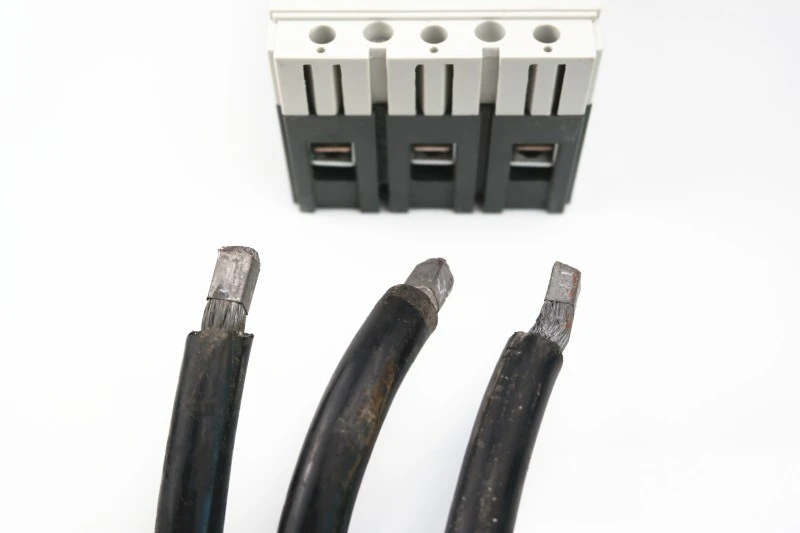

3) केबल लग न वापरता थेट केबल (फोटो 3) कनेक्ट करा.

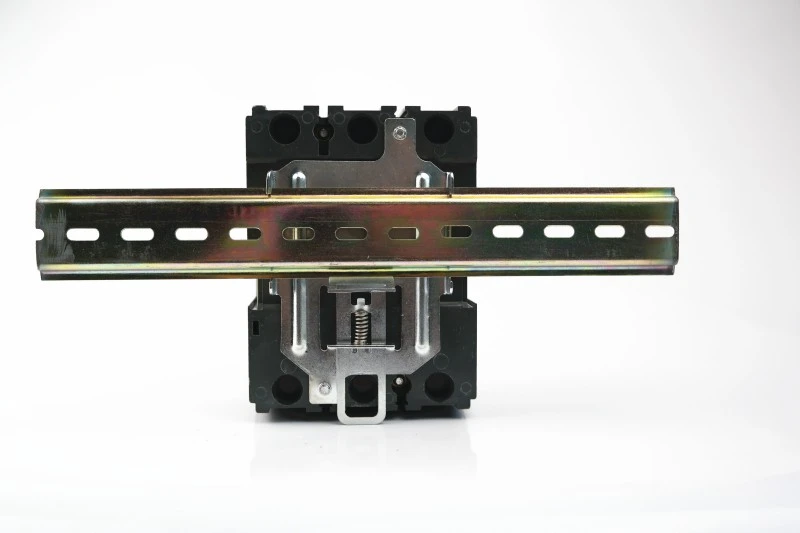

विशेष क्लॅम्पच्या मदतीने 125 आणि 160 युनिट्स डीआयएन-रेल्वेवर स्थापित केले जाऊ शकतात.

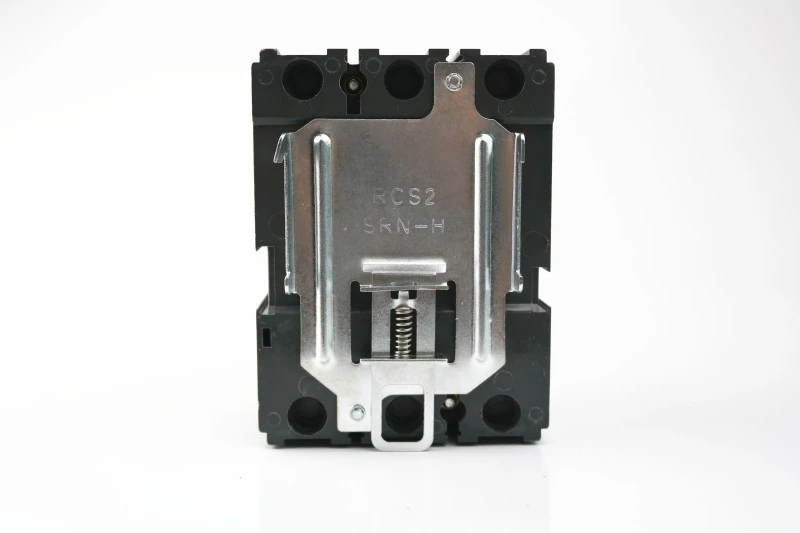

क्लॅम्पसह ब्रेकर

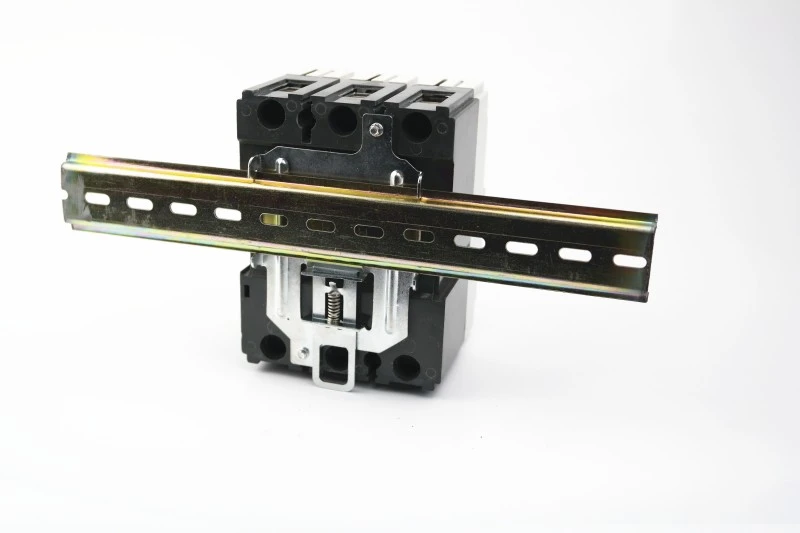

डीआयएन रेलसह क्लॅम्प
डीआयएन रेलसह क्लॅम्प
★ स्पेस सेव्हिंग डिझाइन:
घरगुती पर्यायांपेक्षा 10-20% हलके आणि अधिक कॉम्पॅक्ट
लहान संलग्न आकार सक्षम करते → कमी सामग्री आणि शिपिंग खर्च
★ वापरकर्ता-अनुकूल रीसेट:
क्लिअर TRIP इंडिकेशन आंधळे रीक्लोजिंग प्रतिबंधित करते
ऐकण्यायोग्य "क्लिक" योग्य यांत्रिक प्रतिबद्धतेची पुष्टी करते
★ भविष्यासाठी तयार:
प्लग-इन आणि ड्रॉ-आउट किट्सचे समर्थन करते (निवडक मॉडेलसाठी)
स्मार्ट मॉनिटरिंग ॲड-ऑनशी सुसंगत
सीडीएडीए का निवडायचे?

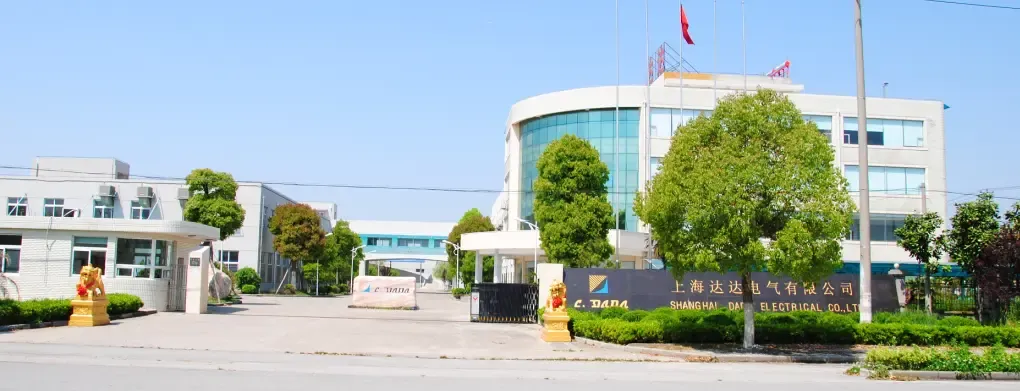

1. आम्ही 42+ वर्षे आघाडीचे उत्पादक आहोत. आमची कंपनी 1983 मध्ये स्थापन झाली, 40 वर्षांमध्ये खूप वेगाने विकसित होते.

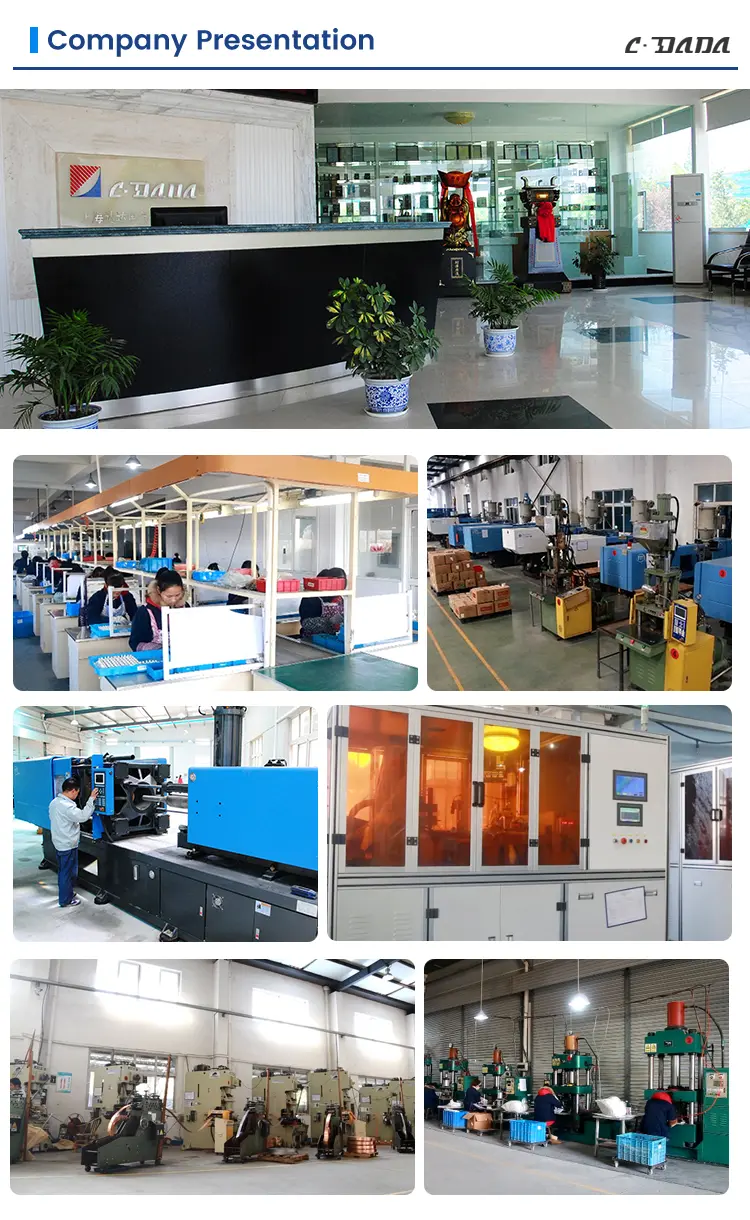

2. समूह, ज्यामध्ये 3 कारखान्यांचा समावेश आहे, त्याच्या मालकीचे उत्पादन क्षेत्र 52,400m² आहे आणि 500 पेक्षा जास्त कर्मचारी कार्यरत आहेत. आम्ही आमच्या कार्याचा विस्तार करण्यासाठी आणि आमच्या कार्यशाळा अपग्रेड करण्यासाठी सुमारे दहा दशलक्ष युआनची गुंतवणूक केली आहे.
3. INTERTEK, DEKRA आणि GMC द्वारे कारखान्याचे ऑडिट केले
4. उच्च-शक्तीचे कार्टन, पॅलेट संरक्षण, लांब-अंतर निर्यात वाहतुकीसाठी चांगले
वारंवार विचारले जाणारे प्रश्न (FAQ)
Q1: DAM1 फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर डीआयएन रेलवर बसवता येईल का?
A1: होय — मॉडेल 125A आणि 160A वैकल्पिक स्पेशल क्लॅम्प वापरून DIN रेलवर स्थापित केले जाऊ शकतात. उच्च रेटिंग फक्त पॅनेल-माऊंट आहेत.
Q2: DAM1 मालिका कोणती प्रमाणपत्रे धारण करते?
A2: हे CE, CB, ASTA, KEMA, SEMKO आणि RoHS सह प्रमाणित आहे, EU, मध्य पूर्व, दक्षिणपूर्व आशिया आणि त्यापलीकडे अनुपालन सुनिश्चित करते.
Q3: मी सहलीनंतर ब्रेकर कसा रीसेट करू?
A3: प्रथम, लीव्हर पूर्णपणे खाली OFF वर हलवा (तुम्हाला एक क्लिक ऐकू येईल), नंतर ते वर खेचा. TRIP ते ON वर कधीही सक्ती करू नका.
Q4: सहायक उपकरणे सुसंगत आहेत का?
A4: होय—अलार्म संपर्क, सहायक संपर्क, शंट/अंडरव्होल्टेज रिलीझ आणि इलेक्ट्रिक ऑपरेटर वेगळे न करता जोडले जाऊ शकतात.
Q5: DAM1 जुने ब्रेकर बदलण्यासाठी योग्य आहे का?
A5: अगदी. त्याचे कॉम्पॅक्ट फूटप्रिंट बहुतेक पॅनेलमध्ये लेगसी MCCBs चे थेट बदलण्याची परवानगी देते - वेळ आणि अपग्रेड खर्च वाचवते.
