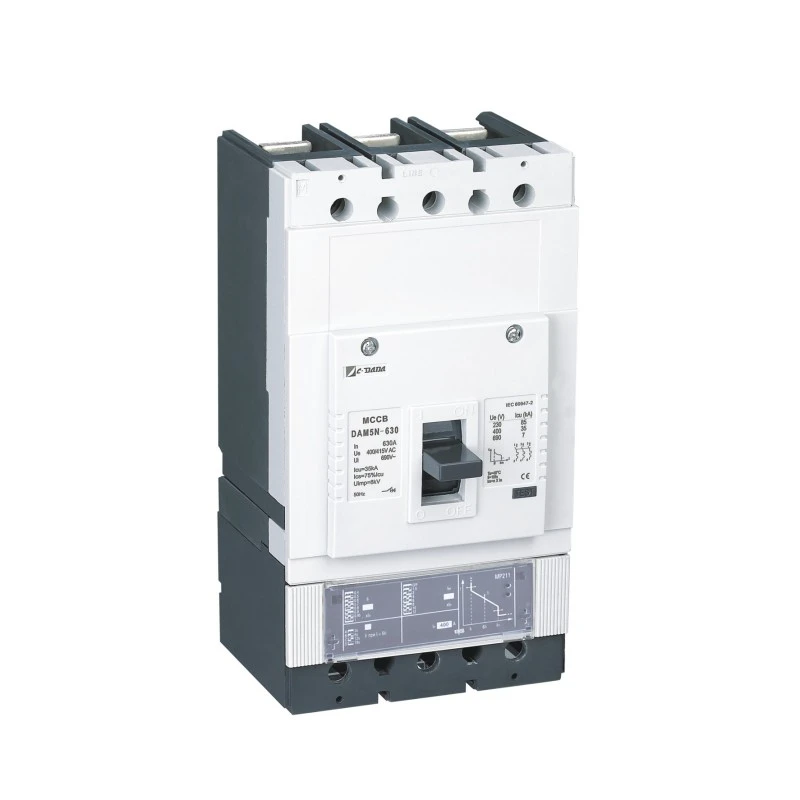

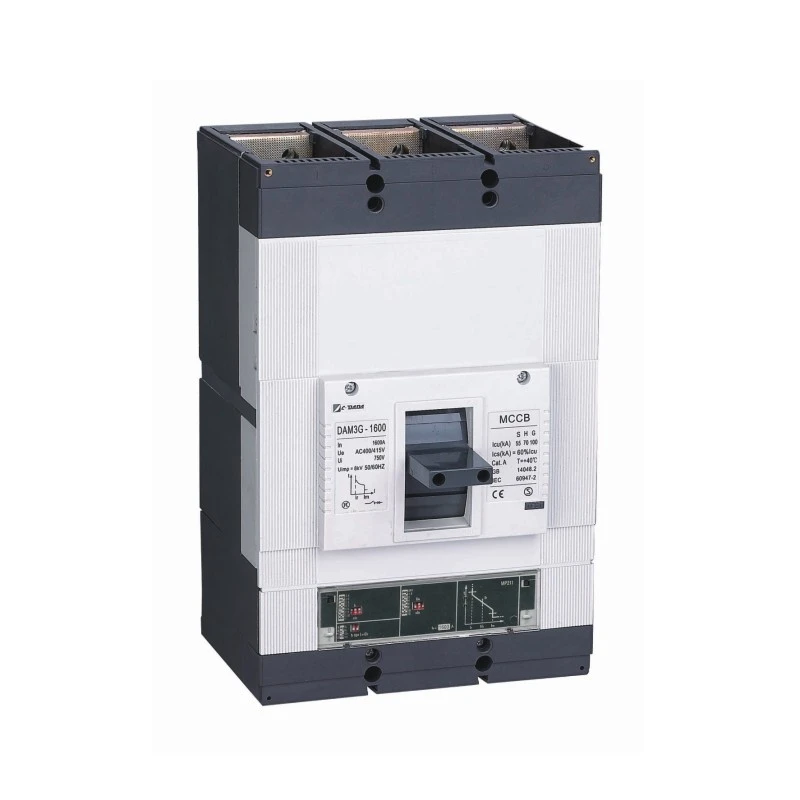

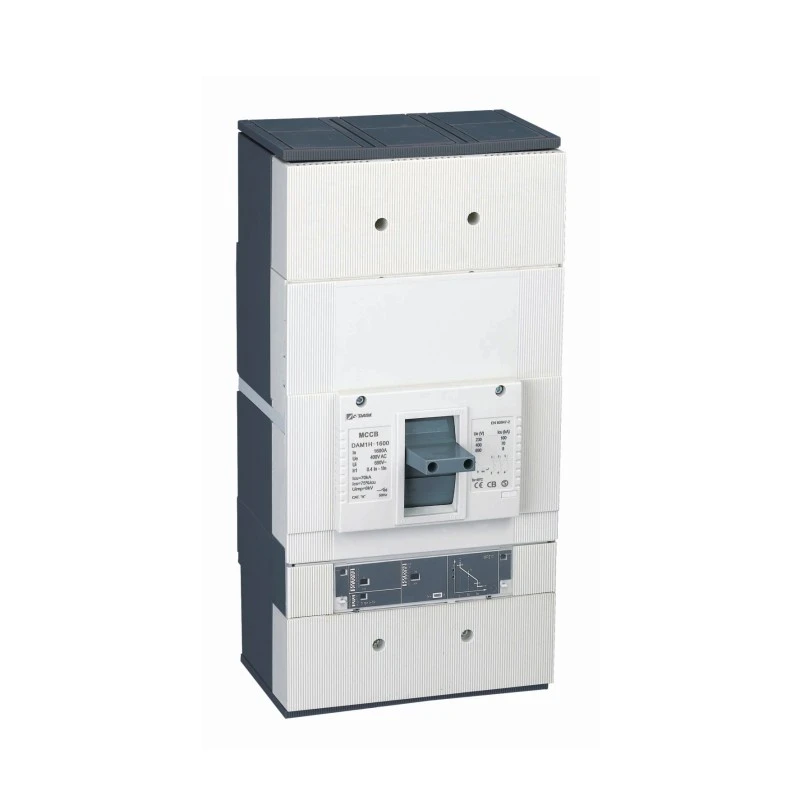

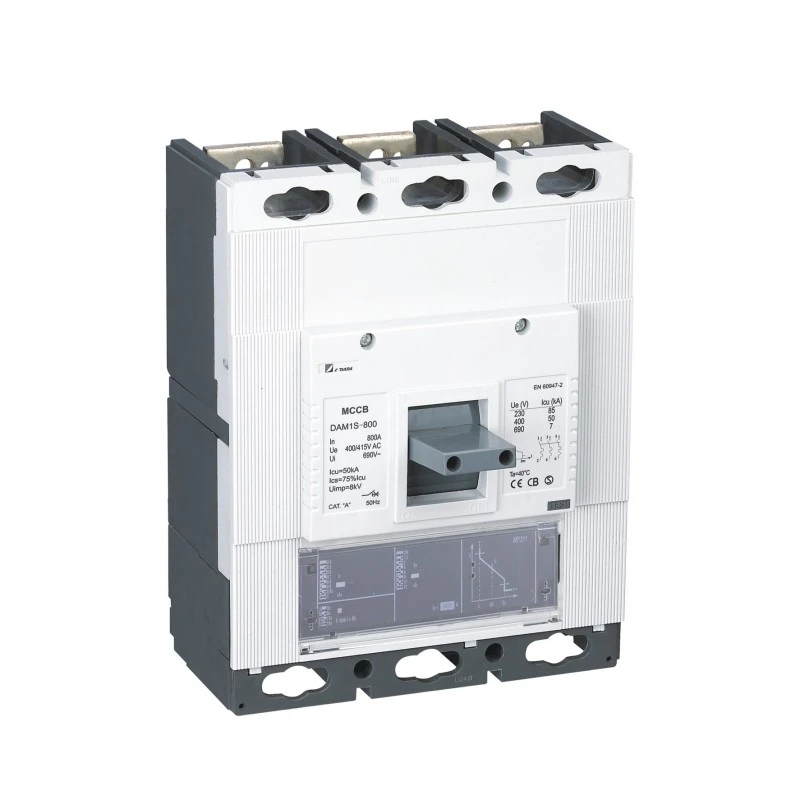

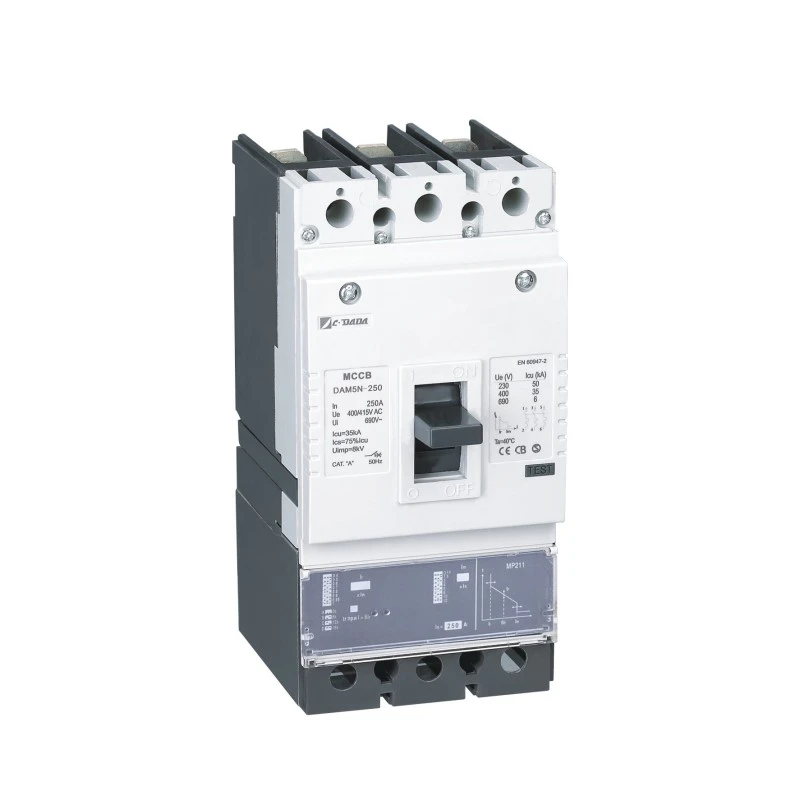

इलेक्ट्रॉनिक प्रकार मोल्डेड केस सर्किट ब्रेकर

अचूकता, बुद्धिमत्ता आणि विश्वासार्हतेची मागणी करणाऱ्या आधुनिक उर्जा प्रणालींसाठी, शांघाय DADA इलेक्ट्रिक CO., LTD द्वारे इलेक्ट्रॉनिक प्रकार मोल्डेड केस सर्किट ब्रेकर. कमी-व्होल्टेज संरक्षणामध्ये नवीन मानक सेट करते. पारंपारिक थर्मल-चुंबकीय ब्रेकर्सच्या विपरीत, हे बुद्धिमान MCCB अत्यंत अचूक, प्रोग्राम करण्यायोग्य ओव्हरकरंट संरक्षण प्रदान करण्यासाठी मायक्रोप्रोसेसर-आधारित इलेक्ट्रॉनिक ट्रिप युनिट वापरते - वातावरणीय तापमान चढउतारांपासून प्रतिकारशक्ती.

40% ते 100% इन (थर्मल) आणि 1.5× ते 12× इं (चुंबकीय) पर्यंत समायोजित करण्यायोग्य सेटिंग्जसह, ते डेटा केंद्रे, औद्योगिक संयंत्रे, रुग्णालये आणि अक्षय ऊर्जा प्रणालींमध्ये जटिल समन्वयासाठी अतुलनीय लवचिकता प्रदान करते. 400V/415V वर 100A ते 1600A पर्यंत रेट केलेले, ते प्रगत कार्यक्षमतेसह कॉम्पॅक्ट डिझाईन एकत्र करते—आणि इलेक्ट्रॉनिक्स अयशस्वी झाले तरीही अत्यंत दोषांदरम्यान अयशस्वी-सुरक्षित थेट-ट्रिप समाविष्ट करते.

मुख्य तपशील

मॉडेल: CDADA DAM2 / DE मालिका (इलेक्ट्रॉनिक प्रकार मोल्डेड केस सर्किट ब्रेकर)

प्रकार: इलेक्ट्रॉनिक मोल्डेड केस सर्किट ब्रेकर

ध्रुव: 3P / 4P

रेटेड व्होल्टेज (Ue): 400V / 415V AC

रेट केलेले वर्तमान (इन): 100A - 1600A

ट्रिप युनिट: मायक्रोप्रोसेसर-आधारित इलेक्ट्रॉनिक प्रकाशन

थर्मल ऍडजस्टमेंट (आयआर): 40% - 100% मध्ये

चुंबकीय समायोजन (Im): 1.5× - 12× इं

फायदे

★ विस्तृत श्रेणी:100A ते 1600A(AC)

★ संक्षिप्त परिमाणे

★ समायोज्य थर्मल सेटिंग (40-100%) मध्ये.

★ समायोज्य चुंबकीय सेटिंग (1.5-12 वेळा) मध्ये.

★ ट्रिप बटण तरतूद पुश.

★ मुख्य आणि आर्किंग संपर्क वेगळे करा

★ ॲक्सेसरीजची विस्तृत श्रेणी.

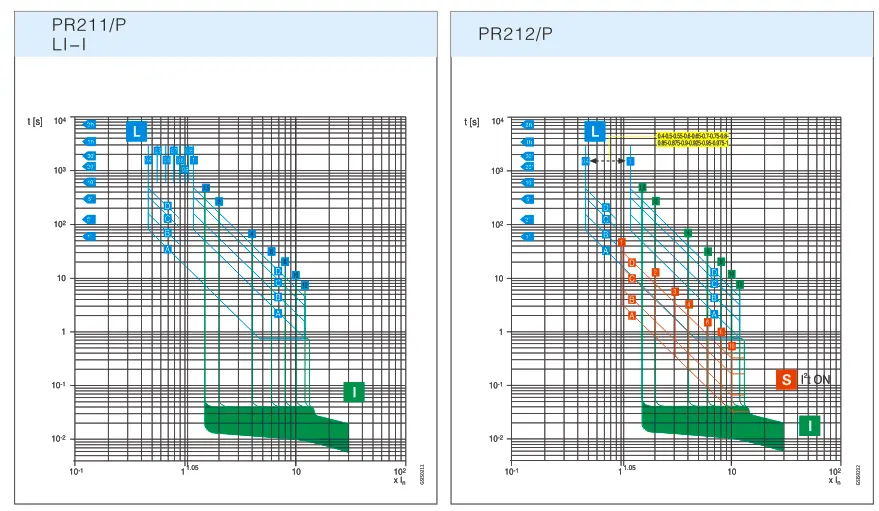

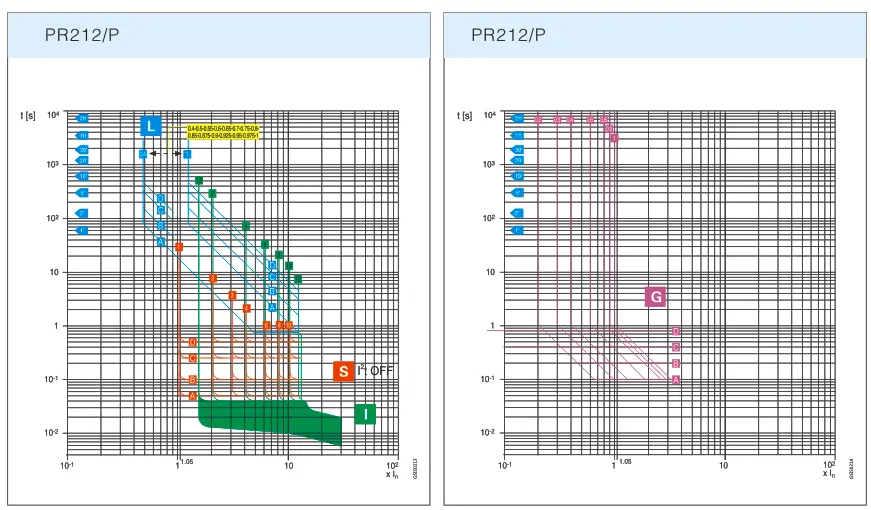

इलेक्ट्रॉनिक प्रकाशन वैशिष्ट्यपूर्ण वक्र

इलेक्ट्रिकल पॅरामीटर्स

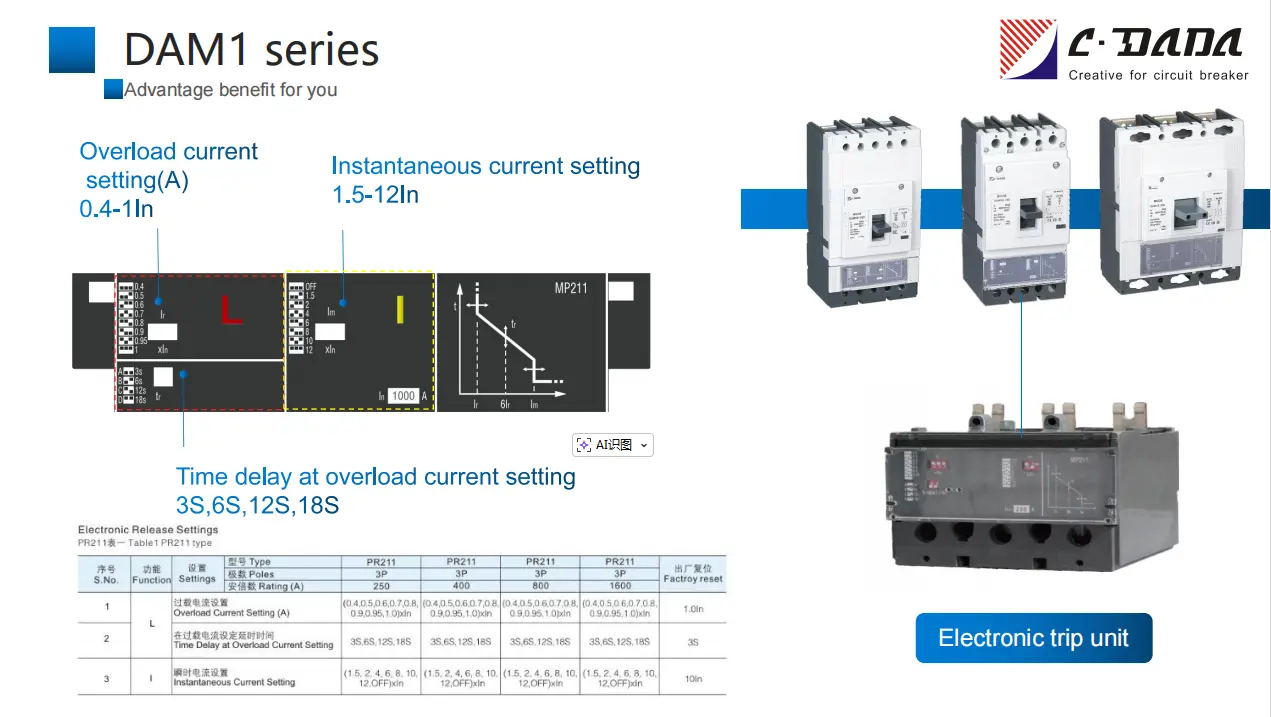

तक्ता 1 PR211 प्रकार

S. No.

कार्य

सेटिंग्ज

प्रकार

PR211

PR211

PR211

PR211

फॅक्टरॉय रीसेट

खांब

3 पी

3 पी

3 पी

3 पी

रेटिंग (A)

250

400

800

1600

1

L

ओव्हरलोड वर्तमान सेटिंग (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 इं

2

ओव्हरलोड वर्तमान सेटिंगमध्ये वेळ विलंब

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3एस

3

I

तात्काळ वर्तमान सेटिंग

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 इं

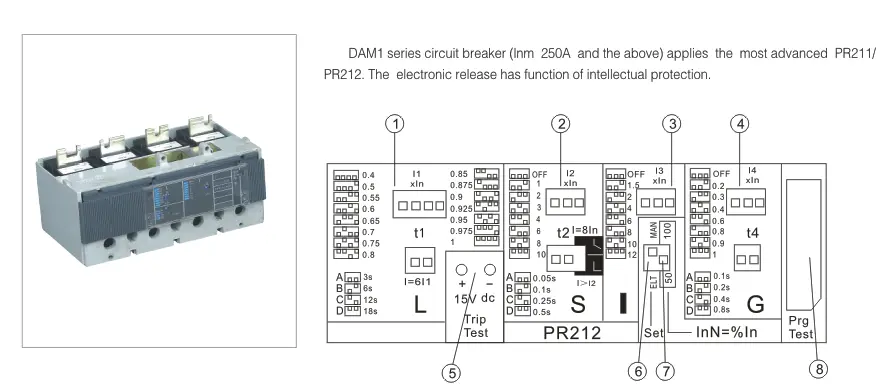

तक्ता 2 PR212 प्रकार

S. No.

कार्य

सेटिंग्ज

प्रकार

PR212

PR212

PR212

PR212

फॅक्टरॉय रीसेट

खांब

3 पी

3 पी

3 पी

3 पी

रेटिंग (A)

250

४००/६३०

800

1600

1

L

ओव्हरलोड वर्तमान सेटिंग (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 इं

2

ओव्हरलोड वर्तमान सेटिंगमध्ये वेळ विलंब

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3एस

3

S

शॉर्ट - सर्किट वर्तमान सेटिंग (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6 इं

4

शॉर्ट सर्किट वर्तमान सेटिंगमध्ये वेळ विलंब

०.०५, ०.१, ०.२५, ०.५

०.०५, ०.१, ०.२५, ०.५

०.०५, ०.१, ०.२५, ०.५

०.०५, ०.१, ०.२५, ०.५

0.1S

5

I

तात्काळ वर्तमान सेटिंग

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 इं

6

G

ग्राउंड फॉल्ट वर्तमान सेटिंग (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

1.0 इं

7

ग्राउंड फॉल्ट सेटिंगमध्ये वेळ विलंब

०.१, ०.२, ०.४, ०.८

०.१, ०.२, ०.४, ०.८

०.१, ०.२, ०.४, ०.८

०.१, ०.२, ०.४, ०.८

0.4S

8

इलेक्ट्रिक किंवा इलेक्ट्रॉनिक पॅरामीटर्सची निवड

फंक्शन सेट (ELT/MAN स्विच करा)

9

शून्य रेषेच्या डिप स्विचचे मापदंड सेट करण्यासाठी वापरले जाते

InN=%In, 50/100 स्विच करा

10

कनेक्शन मापन यंत्रासाठी सॉकेट

पॅनेल सॉकेट

CDADA इलेक्ट्रॉनिक MCCB का निवडावे?

★ खरी बुद्धिमत्ता, फक्त ऑटोमेशन नाही
मायक्रोप्रोसेसर सतत चालू वेव्हफॉर्म्सचे विश्लेषण करतो, तंतोतंत व्यस्त-वेळ, निश्चित-वेळ आणि तात्काळ संरक्षण सक्षम करतो-उष्णता किंवा वृद्धत्वामुळे कोणत्याही प्रवाहाशिवाय.

★ अयशस्वी-सुरक्षित डिझाइन
जरी इलेक्ट्रॉनिक सर्किट अयशस्वी झाले तरीही, डायरेक्ट इलेक्ट्रोमॅग्नेटिक लॅच गंभीर शॉर्ट सर्किट दरम्यान ब्रेकर ट्रिपची खात्री देते - IEC 60947-2 सुरक्षा रिडंडंसी आवश्यकता पूर्ण करते.

★ उत्कृष्ट समन्वय
अल्ट्रा-वाइड ऍडजस्टमेंट रेंज (40-100% Ir, 1.5-12× Im) अपस्ट्रीम/डाउनस्ट्रीम डिव्हाइसेससह परिपूर्ण समन्वयास अनुमती देतात—आउटेज झोन कमी करणे.

★ भविष्य-पुरावा पायाभूत सुविधा
बिल्डिंग मॅनेजमेंट सिस्टम्स (BMS) किंवा स्मार्ट ग्रिडमध्ये एकत्रीकरणासाठी पर्यायी कम्युनिकेशन मॉड्यूल्स (Modbus RTU, Profibus) सह सुसंगत.

★ जागतिक गुणवत्ता, स्पर्धात्मक किंमत
शांघायमध्ये ISO 9001 अंतर्गत उत्पादित, आंतरराष्ट्रीय प्रमाणपत्रांसह- आशियाई किमतीच्या कार्यक्षमतेवर युरोपीय स्तरावरील कामगिरीची ऑफर.

★ आमच्याकडे 15 अभियंत्यांची समर्पित टीम आहे जी उत्पादन विकास, सुधारणा आणि सानुकूलित करण्यावर केंद्रित आहे.

आदर्श अनुप्रयोग

डेटा केंद्रे: अचूक निवडक ट्रिपिंगसह कॅस्केडिंग अपयशास प्रतिबंध करा

रुग्णालये: जीवन-समर्थन प्रणालींसाठी अखंड वीज सुनिश्चित करा

औद्योगिक ऑटोमेशन: VFD, सॉफ्ट स्टार्टर्स आणि रोबोटिक्ससह समन्वय साधा

सोलर/विंड फार्म्स: व्हेरिएबल जनरेशन प्रोफाइलशी जुळवून घ्या

स्मार्ट व्यावसायिक इमारती: अतिरिक्त मीटरशिवाय ऊर्जा निरीक्षण सक्षम करा

वारंवार विचारले जाणारे प्रश्न (FAQ)

Q1: इलेक्ट्रॉनिक MCCB थर्मल-चुंबकीय पेक्षा वेगळे काय बनवते?

A1: इलेक्ट्रॉनिक प्रकार मोल्डेड केस सर्किट ब्रेकर्स उच्च अचूकतेसह वर्तमान आणि ट्रिगर ट्रिपचे विश्लेषण करण्यासाठी मायक्रोप्रोसेसर वापरतात. ते सभोवतालच्या तापमानामुळे प्रभावित होत नाहीत, विस्तृत समायोजन श्रेणी ऑफर करतात आणि लोड डेटा लॉगिंग प्रदान करू शकतात—बिमेटल/सोलेनॉइड-आधारित थर्मल-चुंबकीय प्रकारांपेक्षा वेगळे.

Q2: 1600A इलेक्ट्रॉनिक MCCB 4-पोल कॉन्फिगरेशनमध्ये उपलब्ध आहे का?

A2: होय—250A ते 1600A पर्यंतचे सर्व CDADA इलेक्ट्रॉनिक MCCB 3P आणि 4P दोन्ही आवृत्त्यांमध्ये उपलब्ध आहेत.

Q3: शॉर्ट सर्किट दरम्यान इलेक्ट्रॉनिक ट्रिप युनिट अयशस्वी झाल्यास काय होईल?

A3: ब्रेकरमध्ये मेकॅनिकल बॅकअप समाविष्ट आहे: अत्यंत फॉल्ट करंट (>12×In), चुंबकीय कुंडी थेट उघडण्यास ट्रिगर करते - इलेक्ट्रॉनिक्स ऑफलाइन असतानाही सुरक्षितता सुनिश्चित करते.

Q4: मी रिअल-टाइम चालू मूल्यांचे निरीक्षण करू शकतो?

A4: होय—इलेक्ट्रॉनिक ट्रिप युनिट तात्काळ, कमाल, किमान, आणि सरासरी विद्युत प्रवाह निवडण्यायोग्य वेळेच्या विंडोवर (उदा. 24h), ऊर्जा व्यवस्थापनासाठी उपयुक्त दाखवते.

Q5: इतर बुद्धिमान MCCB ब्रँडपेक्षा CDADA का निवडावे?

A5: CDADA ऑफर करते:

● खरी दुहेरी-श्रेणी समायोज्यता (अनेक स्पर्धक मला ≤10× पर्यंत मर्यादित करतात)

● अयशस्वी-सुरक्षित यांत्रिक बॅकअप (सर्व "इलेक्ट्रॉनिक" MCCB मध्ये हे नसते)

● संक्षिप्त आकार—बदलाशिवाय लेगसी पॅनेलमध्ये बसतो

● मजबूत जागतिक प्रमाणन पोर्टफोलिओ (ASTA, KEMA, CE)

● इंग्रजीमध्ये तांत्रिक समर्थनासह OEM-अनुकूल किंमत
