टिकाऊ मोल्डेड केस सर्किट ब्रेकर फॅक्टरी
CDADAमोल्डेड केस सर्किट ब्रेकर्सचा व्यावसायिक निर्माता आणि पुरवठादार आहे. ही उत्पादन मालिका आमच्या मूळ ऑफरपैकी एक आहे, ज्याला आमच्या स्थापनेपासूनच्या 40 वर्षांच्या अनुभवाचा आधार आहे. असंख्य मानकांचे पालन करणाऱ्या मॉडेल्सच्या विस्तृत श्रेणीसह, जागतिक खरेदीदार आमची उत्पादने पूर्ण आत्मविश्वासाने निवडू शकतात.
मोल्डेड केस सर्किट ब्रेकर म्हणजे काय?
A मोल्डेड केस सर्किट ब्रेकर (MCCB)ओव्हरलोड्स, शॉर्ट सर्किट्स आणि ग्राउंड फॉल्ट्सपासून विद्युत वितरण प्रणालीचे रक्षण करण्यासाठी डिझाइन केलेले कॉम्पॅक्ट, बंद लो-व्होल्टेज संरक्षण उपकरण आहे. ए मध्ये encapsulatedथर्मोसेटिंग प्लास्टिक गृहनिर्माण, MCCBs पर्यंत रेट केलेल्या व्होल्टेजवर कार्य करतात690V AC (50/60Hz)पासून वर्तमान रेटिंगसह10A ते 2000A, औद्योगिक, व्यावसायिक आणि पायाभूत सुविधांच्या अनुप्रयोगांमध्ये वर्कहॉर्स संरक्षण उपकरण म्हणून काम करत आहे.
MCCB चे परिभाषित वैशिष्ट्य त्यांच्यामध्ये आहेमोल्डेड केस बांधकाम—एक उच्च-शक्तीचे थर्मोसेटिंग प्लास्टिक संलग्नक जे थेट अंतर्गत घटक आणि बाह्य ऑपरेटिंग इंटरफेस दरम्यान वर्ग II इन्सुलेशन (दुहेरी इन्सुलेशन) प्रदान करते. पर्यंत कॉम्पॅक्ट परिमाणे आणि उच्च ब्रेकिंग क्षमता राखून हे डिझाइन ऑपरेटरची सुरक्षितता सुनिश्चित करते380/415V वर 100kA.
विपरीतएअर सर्किट ब्रेकर्स (ACBs), MCCBs वैशिष्ट्यनिश्चित, न राखता येण्याजोग्या डिझाइन(बहुतेक प्रकरणांमध्ये) सीलबंद अंतर्गत यंत्रणेसह, दुय्यम वितरण सर्किट्ससाठी किफायतशीर संरक्षण प्रदान करते जेथे नियमित देखभाल प्रवेश आवश्यक नाही.
MCCB उत्पादन श्रेणी आणि कॉन्फिगरेशन
| वर्गीकरण | प्रकार | वर्तमान श्रेणी | मुख्य वैशिष्ट्ये |
| ट्रिप युनिट तंत्रज्ञान | थर्मल-चुंबकीय | 10A - 800A | बाईमेटलिक ओव्हरलोड + चुंबकीय शॉर्ट सर्किट, निश्चित/ॲडजस्टेबल सेटिंग्ज, किफायतशीर |
| इलेक्ट्रॉनिक LSIG | 100A - 2000A | मायक्रोप्रोसेसर-आधारित, समायोज्य वक्र, संप्रेषण-सक्षम, अचूक संरक्षण | |
| स्थापना पद्धत | निश्चित | 10A - 2000A | थेट बसबार कनेक्शन, कायमस्वरूपी स्थापना, सर्वात कमी किंमत |
| प्लग-इन | 100A - 1600A | बेस-माउंट बॉडी, देखरेखीसाठी काढता येण्याजोगा, कमी डाउनटाइम | |
| काढता येण्याजोगा | 250A - 2000A | ड्रॉ-आउट यंत्रणा, संपूर्ण अलगाव क्षमता, सुरक्षा शटर | |
| पोल कॉन्फिगरेशन | 2-ध्रुव | 10A - 800A | सिंगल-फेज सिस्टम, डीसी ऍप्लिकेशन्स |
| 3-ध्रुव | 10A - 2000A | मानक तीन-चरण औद्योगिक अनुप्रयोग | |
| 4-ध्रुव | 16A - 2000A | तटस्थ संरक्षणासह थ्री-फेज, समायोज्य तटस्थ सेटिंग्ज (50-100%) | |
| ब्रेकिंग क्षमता | मानक (S1) | 16kA - 50kA | सामान्य वितरण, कमी दोष पातळी नेटवर्क |
| उच्च (H1) | 65kA - 85kA | औद्योगिक मुख्य, मोटर नियंत्रण केंद्रे | |
| अल्ट्रा-हाय (H2/H3) | 100kA - 200kA | वीज निर्मिती, अवजड उद्योग, पायाभूत सुविधा | |
| निवडक श्रेणी | श्रेणी A | ≤400A | जाणूनबुजून अल्पकालीन विलंब नाही, तात्काळ सहल |
| श्रेणी बी | ≥400A | अल्पकालीन प्रतिकार (Icw), विलंबासह निवडक समन्वय |
फ्रेम आकार आर्किटेक्चर:
कॉम्पॅक्ट फ्रेम: 10A - 160A (पॅनेलबोर्ड माउंटिंग, DIN रेल सुसंगत)
मध्यम फ्रेम: 160A - 630A (मोटर संरक्षण, वितरण बोर्ड)
मोठी फ्रेम: 630A - 1600A (मुख्य वितरण, बसबार प्रणाली)
मॅक्सी फ्रेम: 1600A - 2000A (पायाभूत सुविधा, वीज निर्मिती)
मुख्य कार्ये आणि संरक्षण क्षमता
मूलभूत संरक्षण कार्ये
| कार्य | यंत्रणा | तांत्रिक मापदंड |
| ओव्हरलोड संरक्षण (L) | द्विधातू पट्टी थर्मल विस्तार | 0.7 - 1.0 × सेटिंगमध्ये, व्यस्त वेळ वक्र, 40°C संदर्भ परिवेश |
| शॉर्ट सर्किट तात्काळ (I) | इलेक्ट्रोमॅग्नेटिक सोलेनोइड प्लंगर | निश्चित: 5-10 × इं, समायोज्य: 2-15 × इं, <20ms ऑपरेशन |
| शॉर्ट-सर्किट विलंब (S) | इलेक्ट्रॉनिक टाइमिंग सर्किट | 0.1s - 0.5s विलंब, 2-10 × सेटिंगमध्ये, निवडक समन्वय |
| ग्राउंड फॉल्ट (G) | वेक्टर बेरीज करंट सेन्सिंग | 20-100% In, 0.1s-1.0s विलंब, कोर-शिल्लक किंवा अवशिष्ट पद्धत |
| वर्तमान मर्यादा | हाय-स्पीड प्रतिकर्षण संपर्क प्रणाली | <10ms उघडण्याची वेळ (≤630A), <15ms (≤1600A), लेट-थ्रू एनर्जी रिडक्शन |
| अंडरव्होल्टेज रिलीझ | व्होल्टेज सेन्सिंग कॉइल | 35-70% अन ट्रिपिंग, 0.1s-3s समायोज्य विलंब |
प्रगत इलेक्ट्रॉनिक ट्रिप युनिट वैशिष्ट्ये
आधुनिक मायक्रोप्रोसेसर-आधारित प्रकाशन प्रदान करतात:
खरे RMS सेन्सिंग: विकृत तरंगरूपांचे अचूक मापन
झोन निवडक इंटरलॉकिंग (ZSI): बस-टाय आणि इनकमिंग डिव्हाइस समन्वय
संप्रेषण प्रोटोकॉल: Modbus, Profibus, Ethernet/IP, BACnet एकत्रीकरण
पॉवर गुणवत्ता निरीक्षण: व्होल्टेज, करंट, पॉवर फॅक्टर, हार्मोनिक्स, एनर्जी मीटरिंग
भविष्यसूचक देखभाल: संपर्क परिधान संकेत, ऑपरेशन काउंटर, तापमान निरीक्षण
अनुप्रयोग वातावरण आणि वापर प्रकरणे
| उद्योग क्षेत्र | विशिष्ट अनुप्रयोग | ठराविक तपशील |
| व्यावसायिक इमारती | मुख्य वितरण बोर्ड, पॅनेलबोर्ड, भाडेकरू मीटरिंग | 125A-800A, थर्मल-चुंबकीय, प्लग-इन, 25-65kA Icu |
| डेटा केंद्रे | UPS वितरण, PDU संरक्षण, बसबार टॅप-ऑफ | 250A-1600A, इलेक्ट्रॉनिक LSIG, 100kA+ Icu, संप्रेषण-सक्षम |
| मॅन्युफॅक्चरिंग प्लांट्स | मोटर नियंत्रण केंद्रे, मशीन टूल्स, वेल्डिंग उपकरणे | 63A-630A, मोटर संरक्षण वक्र, वर्तमान मर्यादा, 65kA Icu |
| तेल आणि वायू | ड्रिलिंग रिग, रिफायनरीज, ऑफशोअर प्लॅटफॉर्म | 400A-1600A, उष्णकटिबंधीय (T2), गंज-प्रतिरोधक, 85kA Icu |
| अक्षय ऊर्जा | सोलर कॉम्बाइनर बॉक्स, विंड टर्बाइन स्विचगियर, बॅटरी स्टोरेज | 250A-1250A, 1000V DC सक्षम, विस्तारित तापमान श्रेणी (-25°C ते +70°C) |
| पायाभूत सुविधा | मेट्रो ट्रॅक्शन पॉवर, विमानतळ बॅगेज सिस्टम, वॉटर ट्रीटमेंट | 800A-2000A, काढता येण्याजोगा, उच्च यांत्रिक सहनशक्ती (10,000+ सायकल) |
| आरोग्यसेवा | रुग्णालयाचे मुख्य वितरण, वैद्यकीय इमेजिंग उपकरणे, आपत्कालीन शक्ती | 400A-1600A, तटस्थ संरक्षणासह 4-पोल, दुहेरी-स्रोत हस्तांतरण सुसंगतता |
उत्पादन प्रक्रिया आणि उत्पादन कार्यप्रवाह
अचूक उत्पादन अनुक्रम
कच्चा माल IQC → थर्मोसेटिंग प्लास्टिक मोल्डिंग → कॉन्टॅक्ट सिस्टम फॅब्रिकेशन → आर्क चुट असेंब्ली → मेकॅनिझम इंटिग्रेशन → ट्रिप युनिट इन्स्टॉलेशन → प्राथमिक असेंब्ली → कॅलिब्रेशन आणि टेस्टिंग → अंतिम क्यूसी → पॅकेजिंग
क्रिटिकल मॅन्युफॅक्चरिंग टप्पे
| स्टेज | प्रक्रिया तपशील | गुणवत्ता नियंत्रण बिंदू |
| थर्मोसेटिंग प्लास्टिक मोल्डिंग | BMC (बल्क मोल्डिंग कंपाऊंड) इंजेक्शन मोल्डिंग 150-180 डिग्री सेल्सियस, 1500-3000 बार प्रेशर, 60-120s बरा होण्याची वेळ | आयामी सहिष्णुता ±0.1 मिमी, पृष्ठभाग समाप्त Ra 1.6, ट्रॅकिंग इंडेक्स >600V, UL 94 V-0 ज्वलनशीलता |
| सिस्टम फॅब्रिकेशनशी संपर्क साधा | सिल्व्हर-प्लेटेड कॉपर कॉन्टॅक्ट्स (AgNi 90/10 किंवा AgCdO), CNC-मशीन कॉन्टॅक्ट आर्म्स, नायट्रोजन वातावरणात ब्रेझिंग | चांदीची जाडी 8-12μm (XRF सत्यापित), संपर्क प्रतिकार <100μΩ, कठोरता HV 100-150 |
| आर्क चुट बांधकाम | स्टील स्प्लिटर प्लेट्स (फेरोमॅग्नेटिक), सिरॅमिक आर्क ग्रिड्स, डियोनाइझिंग चेंबर्स, ऑप्टिमाइझ आर्क रनर भूमिती | चुंबकीय प्रवाह घनता पडताळणी, डायलेक्ट्रिक सामर्थ्य 2.5kV, मितीय सुसंगतता ±0.05mm |
| ऑपरेटिंग यंत्रणा असेंब्ली | स्प्रिंग स्टील चार्जिंग सिस्टम, क्विक-मेक/क्विक-ब्रेक यंत्रणा, ट्रिप-फ्री ओव्हरराइड, एनर्जी स्टोरेज स्प्रिंग्स | टॉर्क सुसंगतता ±5%, यांत्रिक सहनशक्ती 10,000 सायकल, ट्रिप फोर्स 5-15N |
| ट्रिप युनिट एकत्रीकरण | थर्मल बायमेटल कॅलिब्रेशन (इनकोनेल/कॉपर), चुंबकीय कॉइल विंडिंग, इलेक्ट्रॉनिक पीसीबी असेंब्ली, फर्मवेअर प्रोग्रामिंग | वेळ-वर्तमान वक्र सत्यापन, ±10% वर्तमान अचूकता, ±20% वेळेची अचूकता 2×In |
| अंतिम विधानसभा | मॉड्यूलर बांधकाम, टर्मिनल टॉर्क मार्किंग, ऍडजस्टमेंट कव्हर्स सीलिंग, हँडल मेकॅनिझम इंटिग्रेशन | डायलेक्ट्रिक 3kV/1min, इन्सुलेशन प्रतिरोध >100MΩ, संपर्क संरेखन सत्यापन |
प्राथमिक कच्चा माल आणि घटक तपशील
| घटक | साहित्य तपशील | पुरवठादार मानके | मुख्य गुणधर्म |
| मोल्डेड केस हाऊसिंग | BMC (बल्क मोल्डिंग कंपाऊंड) DMC-2 किंवा SMC फायबरग्लास-प्रबलित पॉलिस्टर | IEC 60664-1, UL 94 V-0 | ट्रॅकिंग इंडेक्स >600V, उष्णता प्रतिरोध 180°C, डायलेक्ट्रिक ताकद >15kV/mm |
| मुख्य संपर्क | इलेक्ट्रोलाइटिक कॉपर (Cu-ETP) C11000 + सिल्व्हर-निकेल प्लेटिंग (AgNi 90/10) | ASTM B152, IEC 60368 | चालकता ≥100% IACS, चाप इरोशन प्रतिरोध, ऑक्सिडेशन स्थिरता |
| Arcing संपर्क | सिल्व्हर-टंगस्टन कार्बाइड (AgWC 70/30) किंवा कॉपर-टंगस्टन (CuW 80/20) | ASTM B702 | उच्च चाप इरोशन प्रतिरोध, कमी वेल्डिंग प्रवृत्ती, संपर्क प्रतिकार <200μΩ |
| स्प्रिंग्सशी संपर्क साधा | बेरिलियम कॉपर (CuBe2 C17200) किंवा स्टेनलेस स्टील 301 | ASTM B196, ASTM A240 | थकवा जीवन >20,000 चक्र, सातत्यपूर्ण संपर्क दाब 8-12N/mm² |
| आर्क स्प्लिटर प्लेट्स | सिरेमिक कोटिंगसह कोल्ड-रोल्ड स्टील एसपीसीसी-एसडी | JIS G 3141 | चुंबकीय पारगम्यता>2000, उष्णता प्रतिरोधक>1000°C, चाप शमन कार्यक्षमता |
| ऑपरेटिंग स्प्रिंग्स | ऑइल-टेम्पर्ड कार्बन स्टील SWOSC-V किंवा 17-7PH स्टेनलेस स्टील | JIS G 3560 | तन्य शक्ती 1800-2000MPa, विश्रांती प्रतिकार 20 वर्षांमध्ये <5% |
| द्विधातु घटक | इनकोनेल/कॉपर कंपोझिट (ASTM TM2) किंवा पॅसिव्हेटेड स्टील/पितळ | ASTM B388 | विक्षेपण दर 0.15-0.25mm/°C, स्थिरता ±3% 20 वर्षांमध्ये |
| इलेक्ट्रॉनिक घटक | औद्योगिक दर्जाचे पीसीबी, हॉल-इफेक्ट सेन्सर, एआरएम कॉर्टेक्स प्रोसेसर | IEC 60721-3-3, IEC 61000 | ऑपरेटिंग तापमान -25°C ते +70°C, EMC रोग प्रतिकारशक्ती पातळी 3 |
| टर्मिनल्स | T2 तांबे (C11000) टिन किंवा निकेल प्लेटिंगसह | ASTM B187 | वर्तमान घनता 1.2-1.5 A/mm², टॉर्क 15-50Nm सहन करतो |
मानकांचे पालन आणि चाचणी प्रोटोकॉल
आंतरराष्ट्रीय मानक फ्रेमवर्क
| मानक | व्याप्ती | लागू रेटिंग |
| IEC 60947-2 | लो-व्होल्टेज स्विचगियर - सर्किट-ब्रेकर | MCCB डिझाइन, कार्यप्रदर्शन, चाचणीसाठी जागतिक आधाररेखा |
| EN ६०९४७-२ | युरोपियन सुसंवाद आवृत्ती | सीई मार्किंग, EU बाजार अनुपालन |
| GB/T 14048.2 | चीनी राष्ट्रीय मानक समतुल्य | CCC प्रमाणपत्र, चीन बाजार |
अनिवार्य प्रकारच्या चाचण्या (IEC 60947-2)
| चाचणी श्रेणी | विशिष्ट चाचणी | स्वीकृती निकष |
| डायलेक्ट्रिक कामगिरी | पॉवर-फ्रिक्वेंसी विसस्टेंड (2kV-3kV/1min) | ब्रेकडाउन नाही, फ्लॅशओव्हर नाही, गळती करंट <2mA नाही |
| आवेग सहन व्होल्टेज (8kV 1.2/50μs) | व्यत्यय आणणारा स्त्राव नाही | |
| तापमानात वाढ | इन रेट केलेले सतत प्रवाह | टर्मिनल्स ≤80K (सिल्व्हर-प्लेटेड), ≤65K (बेअर कॉपर), केस ≤40K |
| शॉर्ट-सर्किट ब्रेकिंग | अल्टिमेट ब्रेकिंग क्षमता (आयसीयू) - 3 ऑपरेशन्स | यशस्वी व्यत्यय, कायमस्वरूपी नुकसान नाही, डायलेक्ट्रिक पुनर्प्राप्ती |
| सेवा तोडण्याची क्षमता (Ics = 50-100% Icu) | 3 ऑपरेशन्स, सतत सेवाक्षमता, संपर्क परिधान <50% | |
| अल्प-वेळ withstand | 0.5 किंवा 1s साठी Icw (केवळ B श्रेणी) | कोणतेही विकृतीकरण, संपर्क वेल्डिंग किंवा इन्सुलेशन नुकसान नाही |
| यांत्रिक सहनशक्ती | नो-लोड ऑपरेशन्स (सामान्यत: 8,000-20,000 सायकल) | <5% पॅरामीटर ड्रिफ्ट, यांत्रिक बिघाड नाही, टॉर्क सुसंगतता |
| विद्युत सहनशक्ती | रेट केलेल्या करंटवर लोड ऑपरेशन्स (सामान्यत: 1,000-6,000 सायकल) | संपर्क परिधान <50%, सहलीची वैशिष्ट्ये राखली जातात |
| ट्रिप युनिट सत्यापन | ओव्हरलोड रिलीझ 1.05×In (सहल नाही), 1.3×In (ट्रिप <2h) | पारंपारिक ट्रिपिंग वेळ अनुपालन |
| 5×In, 10×In येथे शॉर्ट-सर्किट रिलीज | तात्काळ ऑपरेशन <0.1s | |
| वर्तमान मर्यादा | लेट-थ्रू एनर्जी (I²t) सत्यापन | पीक वर्तमान मर्यादा, ऊर्जा कपात वि. संभाव्य |
फॅक्टरी गुणवत्ता नियंत्रण आणि तपासणी मानके
इनकमिंग मटेरियल QC (IQC)
| साहित्य | तपासणी आयटम | नमुना योजना | उपकरणे |
| BMC प्लास्टिक कंपाऊंड | ग्लास फायबर सामग्री, चिकटपणा, उपचार वैशिष्ट्ये | प्रति बॅच, COA पडताळणी | रिओमीटर, डीएससी विश्लेषक |
| तांबे संपर्क | रासायनिक शुद्धता (≥99.9%), चालकता, कडकपणा | AQL 0.65, ISO 2859 | स्पेक्ट्रोमीटर, चालकता मीटर |
| चांदीचा मुलामा | जाडी 8-12μm (XRF), आसंजन (टेप चाचणी), सच्छिद्रता | 100% व्हिज्युअल, 5% XRF चेक | एक्स-रे फ्लोरोसेन्स, मेटलर्जिकल मायक्रोस्कोप |
| द्विधातूच्या पट्ट्या | विक्षेपण दर, स्थिरता, प्रतिकार | प्रति बॅच, नमुना चाचणी | थर्मल ओव्हन, प्रतिकार पूल |
| स्टील घटक | कठोरता HRC 38-45, मितीय सहिष्णुता | AQL 1.0 | रॉकवेल कडकपणा परीक्षक, CMM |
| इलेक्ट्रॉनिक घटक | फंक्शन टेस्ट, पॅरामीटर व्हेरिफिकेशन, सोल्डरबिलिटी | 100% AOI, 5% कार्यशील | एलसीआर मीटर, ऑसिलोस्कोप, एक्स-रे तपासणी |
इन-प्रोसेस गुणवत्ता नियंत्रण (IPQC)
| स्टेशन | नियंत्रण पॅरामीटर्स | वारंवारता | पद्धत |
| इंजेक्शन मोल्डिंग | तापमान 150-180°C, दाब 1500-3000 बार, बरा होण्याची वेळ | प्रत्येक चक्र | SCADA निरीक्षण, SPC चार्ट |
| संपर्क विधानसभा | संपर्क अंतर, दाब, संरेखन, चांदीची जाडी | प्रत्येक 100 युनिट्स | फोर्स गेज, ऑप्टिकल कंपॅरेटर, XRF |
| चाप चुट असेंब्ली | स्प्लिटर प्लेट अंतर, चुंबकीय सर्किट अखंडता | प्रत्येक 50 युनिट्स | गो/नो-गो गेज, फ्लक्स डेन्सिटी मीटर |
| यंत्रणा कॅलिब्रेशन | स्प्रिंग चार्ज फोर्स, ट्रिप-फ्री फंक्शन, टॉगल ऑपरेशन | प्रत्येक युनिट | स्वयंचलित चाचणी खंडपीठ, बल-विस्थापन वक्र |
| ट्रिप युनिट चाचणी | वेळ-वर्तमान वक्र सत्यापन, सभोवतालची भरपाई | 100% | प्राथमिक इंजेक्शन चाचणी संच (500A-10,000A), डेटा लॉगिंग |
इन-प्रोसेस गुणवत्ता नियंत्रण (IPQC)
| चाचणी आयटम | मानक | नमुना आकार |
| डायलेक्ट्रिक व्होल्टेज सहन करते | 2.5kV AC/1min (≤690V रेट) | 100% |
| इन्सुलेशन प्रतिकार | >100MΩ @ 500V DC | 100% |
| संपर्क प्रतिकार | प्रति पोल <100μΩ रेट इन | 100% |
| वेळेची वैशिष्ट्ये | बंद / सहलीची वेळ, यांत्रिक सहनशक्ती 5 चक्र | 100% |
| ट्रिप वक्र सत्यापन | 1.05×In (सहल नाही), 1.3×In किंवा 2.5×In (ट्रिप) | 100% |
| व्हिज्युअल आणि मितीय तपासणी | गंभीर परिमाणांवर शून्य दोष (IP रेटिंग, चिन्हांकन) | 100% |
उत्पादन पायाभूत सुविधा आणि उत्पादन क्षमता
प्रगत उत्पादन उपकरणे
| उपकरणे श्रेणी | मशीन तपशील | कार्य | क्षमता |
| थर्मोसेटिंग इंजेक्शन मोल्डिंग | 300-टन BMC इंजेक्शन प्रेस (बुहलर/एंजेल) | MCCB केस, कव्हर, आर्क च्युट हाउसिंग उत्पादन | 2,000 प्रकरणे/दिवस |
| सीएनसी मशीनिंग सेंटर | 5-अक्ष वर्टिकल मशीनिंग सेंटर (माझक/डीएमजी मोरी) | अचूक संपर्क मशीनिंग, जटिल भूमिती | 8,000 संपर्क संच/महिना |
| मुद्रांकन आणि तयार करणे | 100-टन प्रोग्रेसिव्ह डाय प्रेस | कॉपर बसबार तयार करणे, वसंत ऋतु उत्पादनाशी संपर्क साधा | 15,000 घटक/दिवस |
| पृष्ठभाग उपचार | स्वयंचलित सिल्व्हर प्लेटिंग लाइन | संपर्क प्लेटिंग जाडी नियंत्रण 8-12μm | 3,000 किलो/दिवस |
| विधानसभा | श्रम असेंब्ली सेल | यंत्रणा असेंब्ली, सुसंगतता गंभीर ऑपरेशन्स | प्रति ओळ 1,000 युनिट/दिवस |
| चाचणी उपकरणे | प्राथमिक इंजेक्शन चाचणी 10,000A क्षमता संच | उच्च-वर्तमान ट्रिप सत्यापन, वक्र रेकॉर्डिंग | 300 युनिट्स/दिवस |
| यांत्रिक सहनशक्ती चाचणी खंडपीठ (20,000 सायकल स्वयंचलित) | जीवन चाचणी, परिधान निरीक्षण | एकाच वेळी 100 युनिट्स | |
| EMC चाचणी कक्ष (3m/10m, Teseq/Keysight) | इलेक्ट्रोमॅग्नेटिक सुसंगतता पडताळणी | 50 युनिट्स/दिवस |
उत्पादन क्षमता आणि लीड टाइम्स
| उत्पादन श्रेणी | मासिक क्षमता | मानक लीड वेळ | त्वरित ऑर्डर क्षमता |
| कॉम्पॅक्ट MCCB (10A-160A) | 50,000 युनिट्स | 4-5 आठवडे | 3 दिवस (स्टॉक घटक) |
| मध्यम MCCB (160A-630A) | 20,000 युनिट्स | 4-5 आठवडे | 5 दिवस |
| मोठा MCCB (630A-1600A) | 8,000 युनिट्स | 4-5 आठवडे | 7 दिवस |
| Maxi MCCB (1600A-2000A) | 2,000 युनिट्स | 4-6 आठवडे | 10 दिवस |
| इलेक्ट्रॉनिक ट्रिप युनिट्स | 15,000 युनिट्स | 4-5 आठवडे | 3 दिवस |
अभियांत्रिकी आणि तांत्रिक संघ रचना
| विभाग | कर्मचारी | निपुणता | जबाबदाऱ्या |
| R&D अभियांत्रिकी | 5 अभियंते | पॉवर सिस्टम, इलेक्ट्रोमॅग्नेटिक डिझाइन, एम्बेडेड सॉफ्टवेअर, मटेरियल सायन्स | नवीन उत्पादन विकास, सानुकूलन, पेटंट पोर्टफोलिओ (50+ पेटंट) |
| प्रक्रिया अभियांत्रिकी | 20 अभियंते | थर्मोसेटिंग मोल्डिंग, अचूक मशीनिंग, ऑटोमेशन, लीन मॅन्युफॅक्चरिंग | उत्पादन लाइन ऑप्टिमायझेशन, SOP दस्तऐवजीकरण, उत्पन्न सुधारणा (>98%) |
| चाचणी आणि प्रमाणीकरण | 15 अभियंते | उच्च-शक्ती चाचणी, पर्यावरणीय अनुकरण, विश्वसनीयता अभियांत्रिकी, EMC | प्रकार चाचणी समन्वय, अपयश विश्लेषण, प्रमाणन व्यवस्थापन (IEC, UL, CCC) |
| अर्ज अभियांत्रिकी | 12 अभियंते | पॉवर सिस्टम संरक्षण, निवडक समन्वय, मोटर सुरू करणे, फील्ड कमिशनिंग | ग्राहक तांत्रिक समर्थन, योजना डिझाइन, साइट कमिशनिंग |
| गुणवत्ता हमी | 25 तंत्रज्ञ | ISO 9001, ISO 14001, IATF 16949, सांख्यिकीय प्रक्रिया नियंत्रण (SPC) | पुरवठादार ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कृती व्यवस्थापन, मेट्रोलॉजी प्रयोगशाळा |
प्रमाणपत्रे आणि अनुपालन दस्तऐवजीकरण
| प्रमाणन | जारी करणारा शरीर | व्याप्ती | वैधता |
| ISO 9001:2015 | TÜV SÜD / SGS / Bureau Veritas | गुणवत्ता व्यवस्थापन प्रणाली | वार्षिक पाळत ठेवणे |
| IEC 60947-2 प्रकार चाचणी | केमा/डेक्रा, इंटरटेक | उत्पादन सुरक्षा आणि कार्यक्षमता | प्रति उत्पादन मालिका |
| CCC (चीन) | CQC (चीन गुणवत्ता प्रमाणन केंद्र) | चीनी अनिवार्य प्रमाणपत्र | 5 वर्षांची वैधता |
| सीई मार्किंग | अधिसूचित शरीर इंटरटेक | EU बाजारात प्रवेश | डिझाइनवर अवलंबून |
आमचे MCCB मॅन्युफॅक्चरिंग वेगळे का आहे
आमची उत्पादन सुविधा प्रतिनिधित्व करते40 वर्षे स्पेशलायझेशनमोल्डेड केस सर्किट ब्रेकर मॅन्युफॅक्चरिंगमध्ये, याद्वारे जागतिक मानकांपेक्षा जास्त उत्पादने वितरित करणे:
अनुलंब एकीकरण: इन-हाउस बीएमसी कंपाउंडिंग, अचूक संपर्क प्लेटिंग आणि इलेक्ट्रॉनिक ट्रिप युनिट उत्पादन पूर्ण गुणवत्ता नियंत्रण आणि खर्च ऑप्टिमायझेशन सुनिश्चित करते
प्रगत मोल्डिंग तंत्रज्ञान: ऑटोमेटेड मटेरियल हँडलिंग आणि रिअल-टाइम प्रोसेस मॉनिटरिंग (SCADA इंटिग्रेशन) सह 300-टन थर्मोसेटिंग इंजेक्शन प्रेस
चाचणी पायाभूत सुविधा: $3M+ ची गुंतवणूक 200kA शॉर्ट-सर्किट पडताळणी आणि संपूर्ण पर्यावरणीय अनुकरण करण्यास सक्षम असलेल्या उच्च-शक्ती प्रयोगशाळांमध्ये
जागतिक प्रमाणन धोरण: बहु-मानक अनुपालन 100+ देशांमध्ये निरर्थक चाचणीशिवाय अखंड मार्केट एंट्री सक्षम करते
सानुकूलित करण्याची क्षमता: विशेष उष्णकटिबंधीय कोटिंग्जपासून ते मालकीचे संप्रेषण प्रोटोकॉल आणि अद्वितीय माउंटिंग कॉन्फिगरेशनपर्यंत, आम्ही तुमच्या तपशीलानुसार अभियंता करतो
तांत्रिक वैशिष्ट्ये, निवडक समन्वय अभ्यास, मोटर संरक्षण वक्र किंवा फॅक्टरी ऑडिट शेड्यूलिंगसाठी, आमची अभियांत्रिकी कार्यसंघ तुमची उर्जा वितरण आर्किटेक्चर संरक्षण आवश्यकता आणि ऑपरेशनल सातत्य उद्दिष्टे या दोन्हींची पूर्तता करते याची खात्री करण्यासाठी थेट सल्ला प्रदान करते.
- View as
निश्चित प्रकार मोल्डेड केस सर्किट ब्रेकर
शांघाय DADA इलेक्ट्रिक-प्रमाणित (CE, CB, ASTA), थर्मल-चुंबकीय संरक्षण, 12.5A–1600A कडून उच्च दर्जाचे आणि प्रगत फिक्स्ड टाइप मोल्डेड केस सर्किट ब्रेकर (MCCB) मिळवा. औद्योगिक आणि व्यावसायिक पॅनेलसाठी आदर्श. सुलभ डीआयएन-रेल्वे किंवा पॅनेल माउंट. OEM आणि मोठ्या प्रमाणात ऑर्डर्सचे स्वागत आहे, CDADA ला तुमचा पुरवठादार म्हणून आत्मविश्वासाने निवडा.

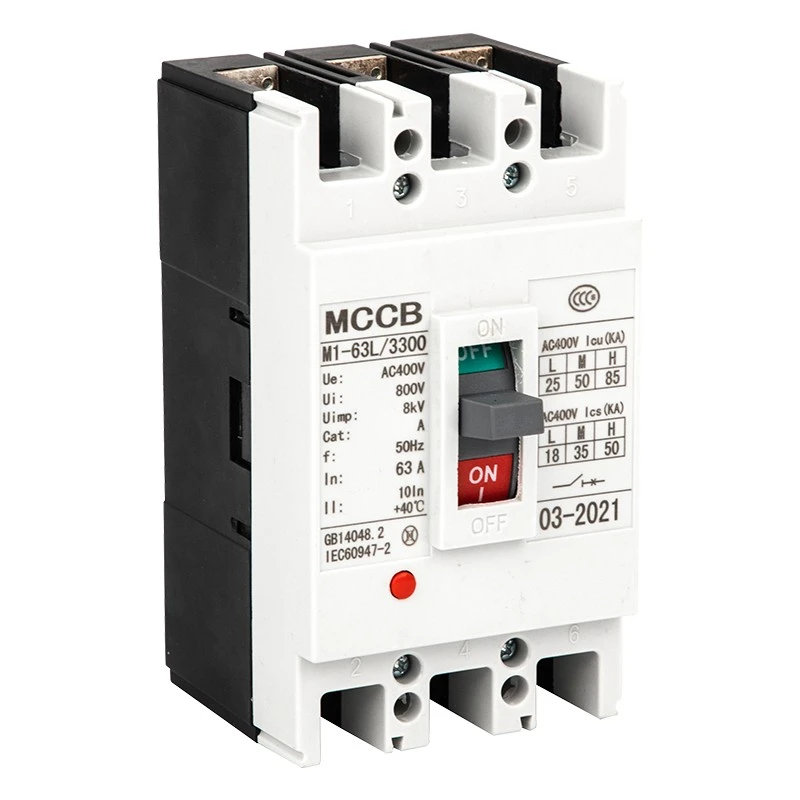

CM1 मोल्डेड केस सर्किट ब्रेकर
हा CDADA CM1 मोल्डेड केस सर्किट ब्रेकर (MCCB) IEC60947-2 प्रमाणन आणि औद्योगिक उर्जा प्रणालींसाठी स्थिर कामगिरीसह मोठ्या प्रमाणात खरेदीसाठी तयार करण्यात आला आहे. CM1 MCCB उच्च-शक्तीची रचना आणि विश्वासार्ह ट्रिपिंग यंत्रणा वापरते, स्थापित करणे आणि देखरेख करणे सोपे आहे. हे टिकाऊ डिझाइनसह बुद्धिमान संरक्षणाची जोड देते, वीज वितरण आणि जड औद्योगिक अनुप्रयोगांमध्ये दीर्घ सेवा आयुष्य सुनिश्चित करते.

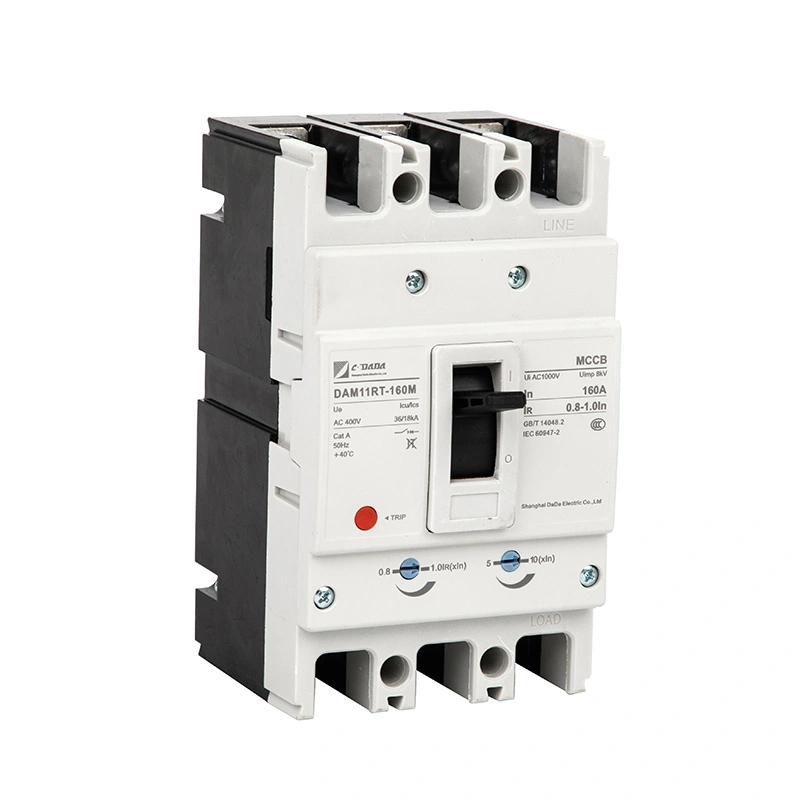

160A थर्मल मॅग्नेटिक ॲडजस्टेबल MCCB
CDADA 160A थर्मल मॅग्नेटिक ऍडजस्टेबल MCCB चे निर्माता आहे, आमचे उत्पादन मोठ्या प्रमाणात खरेदीसाठी आदर्श आहे, औद्योगिक वीज वितरणासाठी IEC60947-2 सह प्रमाणित उच्च-कार्यक्षमता मोल्डेड केस सर्किट ब्रेकर. हे MCCB वर्तमान-मर्यादित संरचना आणि मॉड्यूलर ॲक्सेसरीज वापरते, स्थापित करणे आणि देखरेख करणे सोपे आहे. हे पेटंट कॉन्टॅक्ट डिझाइनसह ॲडजस्टेबल ट्रिपिंग, दीर्घ आयुष्य आणि स्थिर सर्किट संरक्षणाची जोड देते.
125A समायोज्य मोल्डेड केस सर्किट ब्रेकर
125A समायोज्य मोल्डेड केस सर्किट ब्रेकर हे CDADA च्या उत्पादनांपैकी एक आहे, एक व्यावसायिक कारखाना म्हणून आमचे उत्पादन विश्वसनीय उर्जा वितरणासाठी IEC60947-2 प्रमाणपत्रासह उच्च-कार्यक्षमता आहे. यात वर्तमान-मर्यादित डिझाइन आणि मॉड्यूलर ॲक्सेसरीज, स्थापित करणे आणि देखरेख करणे सोपे आहे. हे पेटंट कॉन्टॅक्ट स्ट्रक्चरसह ॲडजस्टेबल ट्रिपिंग, दीर्घ आयुष्य आणि औद्योगिक सर्किट्ससाठी स्थिर संरक्षणाची जोड देते.
थर्मल मॅग्नेटिक ॲडजस्टेबल MCCB
शांघाय DADA इलेक्ट्रिक कडून उच्च दर्जाचे थर्मल मॅग्नेटिक ॲडजस्टेबल MCCB, 40+ वर्षांचा अनुभव असलेले व्यावसायिक उत्पादक. आमचे उत्पादन प्रमाणित आहे (CE, CB, ASTA), समायोज्य थर्मल (70-100% In) आणि चुंबकीय (5–10×In) सेटिंग्जसह. औद्योगिक पॅनेलमध्ये अचूक संरक्षणासाठी आदर्श. 250A ते 1600A, 3P/4P, कॉम्पॅक्ट आणि जागतिक स्तरावर अनुरूप.
थर्मल ऍडजस्टेबल मोल्डेड केस सर्किट ब्रेकर
विश्वसनीय कारखाना, शांघाय DADA इलेक्ट्रिक—प्रमाणित (ASTA, KEMA, CE) आणि समायोज्य थर्मल सेटिंग्ज (70-100% मध्ये) कडून CDADA DAM1 मालिका थर्मल ॲडजस्टेबल मोल्डेड केस सर्किट ब्रेकर शोधा. औद्योगिक अनुप्रयोगांमध्ये अचूक ओव्हरलोड संरक्षणासाठी आदर्श. 400V/415V वर 1600A पर्यंत 3P/4P कॉन्फिगरेशनमध्ये उपलब्ध. OEM आणि मोठ्या प्रमाणात खरेदीदारांसाठी योग्य.
CDADA हा चीनमधील मोल्डेड केस सर्किट ब्रेकर निर्माता आणि पुरवठादार आहे. आमचा कारखाना विविध उद्योगांना सेवा देतो जसे की पॉवर सिस्टम, बिल्डिंग ऑटोमेशन आणि औद्योगिक उत्पादन, लवचिक OEM/ODM सोल्यूशन्स ऑफर करतो.
