वर्तमान संरक्षणासह अवशिष्ट वर्तमान सर्किट ब्रेकर्ससाठी एक व्यावहारिक मार्गदर्शक

आरसीबीओ म्हणजे काय?

अRCBO— ओव्हर करंट संरक्षणासह अवशिष्ट वर्तमान सर्किट ब्रेकर — एक कमी-व्होल्टेज संरक्षणात्मक उपकरण आहे जे एकाच मोल्डेड युनिटमध्ये ओव्हरलोड संरक्षण, शॉर्ट-सर्किट संरक्षण आणि अवशिष्ट करंट (गळती) शोधणे एकत्र करते. कॉम्पॅक्ट हाऊसिंगच्या आत, थर्मल-चुंबकीय ट्रिप यंत्रणा ओव्हरलोड्स आणि शॉर्ट-सर्किट हाताळते, तर शून्य-क्रम करंट ट्रान्सफॉर्मर थेट आणि तटस्थ कंडक्टरमध्ये वाहणाऱ्या विद्युत् प्रवाहाची सतत तुलना करतो. जेव्हा फरक रेटेड रेसिड्यूअल करंट (IΔn) पेक्षा जास्त असतो, तेव्हा डिव्हाइस मिलिसेकंदात जाते, गळती करण्यापूर्वी पुरवठा खंडित केल्याने लोकांना इजा होऊ शकते किंवा आग लागू शकते.

आरसीबीओ केव्हा निवडायचे: अंतिम उप-सर्किट ज्यांना सध्याचे संरक्षण आणि वैयक्तिक गळती संरक्षण दोन्ही आवश्यक आहे - बाह्य रिसेप्टॅकल्स, उपकरण सर्किट्स, गॅरेज, तळघर, स्नानगृहे आणि इतर ओलसर किंवा सहज प्रवेशयोग्य स्थाने.

DABL-63 RCBO वर्गाशी संबंधित आहे: एक उपकरण, तीन संरक्षणे - सिंगल-फेज घरगुती अंतिम सर्किटसाठी सर्वात जास्त जागा- आणि किफायतशीर पर्याय.

योग्य RCBO कसे निवडायचे?

1. रेटेड करंट (इन): उपकरणांच्या इनरश करंट्ससाठी हेडरूमसह सर्किटच्या सतत लोडशी जुळवा (उदा. 40A मानक घरगुती उपकरणे सर्किट्स कव्हर करते).

2. ब्रेकिंग क्षमता (आयसीएन): इंस्टॉलेशन पॉईंटवर संभाव्य शॉर्ट-सर्किट करंटपेक्षा जास्त असणे आवश्यक आहे; 6kA मध्ये ठराविक निवासी आणि हलके व्यावसायिक दोष स्तर समाविष्ट आहेत.

3. पोल: कॉम्पॅक्ट DIN-रेल्वे माउंटिंगसह सिंगल-फेज फायनल सर्किट्ससाठी 1P+N.

4. ट्रिपिंग वैशिष्ट्य: सामान्य घरगुती आणि उपकरणांच्या भारांसाठी C-वक्र (5–10× In); संवेदनशील इलेक्ट्रॉनिक्ससाठी बी-वक्र; मोटर सुरू करण्यासाठी डी-वक्र.

5. मानके आणि प्रमाणन: IEC/EN 61009-1 अनुपालन आणि CE मार्किंग हे आंतरराष्ट्रीय प्रकल्पांसाठी आधारभूत आहेत.

6. ॲप्लिकेशन: बाहेरील रिसेप्टॅकल्स, अप्लायन्स सर्किट्स आणि गॅरेज/बेसमेंट लाइटिंगसाठी सामान्य इनडोअर सर्किट्सपेक्षा जास्त संवेदनशीलता आवश्यक असू शकते.

सु-निर्दिष्ट आरसीबीओ कसा दिसतो

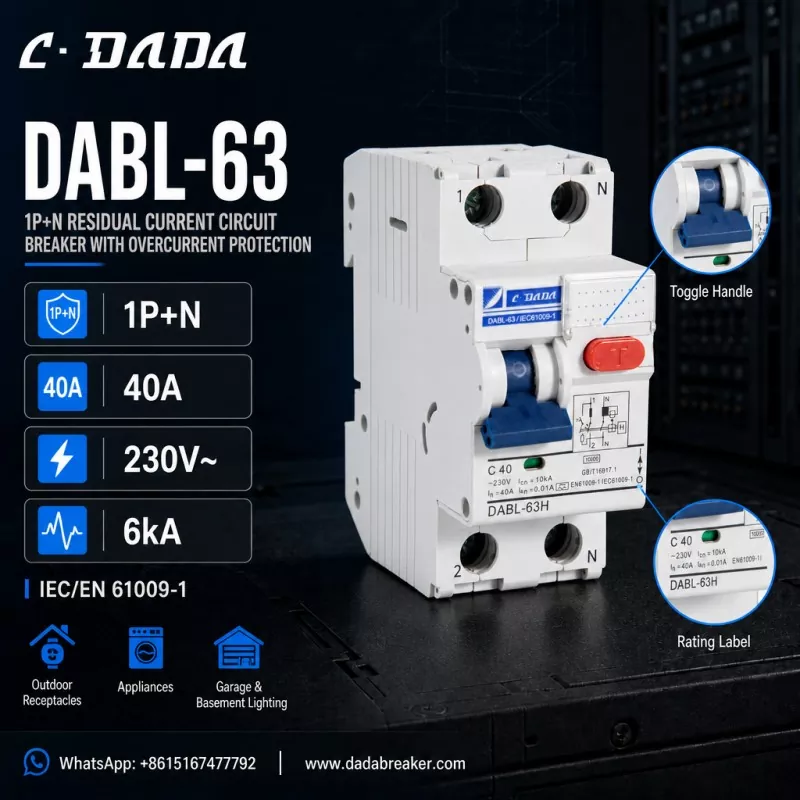

हे काँक्रिट करण्यासाठी, DABL-63 पासून विचार कराC·DADA इलेक्ट्रिक, एक 1P+N अवशिष्ट वर्तमान सर्किट ब्रेकर ज्यामध्ये वर्तमान संरक्षण आहे जे या वर्गाच्या उपकरणामध्ये काय पहावे हे स्पष्ट करते:1P+N कॉन्फिगरेशन

● लाइव्ह पोल स्विच केलेले आणि तटस्थ फॉलो केलेले, मानक DIN-रेल्वे वितरण बोर्ड 40A रेट केलेले वर्तमान (इन) साठी कॉम्पॅक्ट

● C-वक्र ट्रिपिंग (C40) 230V~ रेटेड व्होल्टेजसह

● 6kA ब्रेकिंग क्षमता (आयसीएन)

● IΔn = 0.01A (10mA) उच्च-संवेदनशीलता अवशिष्ट वर्तमान संरक्षण

● IEC/EN 61009-1 अनुपालन

● नियतकालिक कार्यात्मक तपासणीसाठी लाल T चाचणी बटण, 1/2/N चिन्हांकित टर्मिनल, रेटिंग लेबल आणि घरांवर मुद्रित सर्किट आकृती

● बाहेरील रिसेप्टॅकल्स, घरगुती उपकरणे, गॅरेज आणि तळघर प्रकाशासाठी तयार केलेले

या तपशीलामागील तर्क

10mA उच्च-संवेदनशीलता गळती संरक्षण असलेली 40A, 1P+N फ्रेम बहुतेक निवासी अंतिम सर्किट्स कव्हर करते: 40A सामान्य उपकरण आणि सॉकेट सर्किट्सच्या लोडशी जुळते, 1P+N गर्दीच्या वितरण बोर्डांसाठी डिव्हाइस कॉम्पॅक्ट ठेवते आणि 10mA बरोबर बाह्य संरक्षणाची आवश्यकता असते, जेथे बाह्य स्तरावरील संवेदनशीलतेची आवश्यकता असते. ओलसर भागात आणि आजूबाजूची मुले.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: RCBO म्हणजे काय?

A: एक RCBO — ओव्हर करंट संरक्षणासह अवशिष्ट वर्तमान सर्किट ब्रेकर — एक रीसेट टेबल लो-व्होल्टेज संरक्षणात्मक उपकरण आहे जे एका युनिटमध्ये ओव्हरलोड संरक्षण, शॉर्ट-सर्किट संरक्षण आणि अवशिष्ट वर्तमान (गळती) संरक्षण एकत्र करते, विशेषत: अंतिम सर्किटसाठी 63A पर्यंत.

प्रश्न: RCBO आणि MCB मध्ये काय फरक आहे?

A: MCB फक्त ओव्हरलोड आणि शॉर्ट सर्किट संरक्षण प्रदान करते. RCBO वर अवशिष्ट करंट (गळती) ओळख जोडते, जेव्हा गळती करंट IΔn पेक्षा जास्त असेल तेव्हा सर्किट डिस्कनेक्ट करते — लोकांचे संरक्षण करते आणि विद्युत आग रोखते.

प्रश्न: IΔn = 10mA म्हणजे काय?

A: IΔn हे रेट केलेले अवशिष्ट ऑपरेटिंग करंट आहे. 10mA हे उच्च-संवेदनशीलता रेटिंग आहे: जेव्हा रिसाव प्रवाह 10mA पर्यंत पोहोचतो तेव्हा डिव्हाइस ट्रिप करते, 30mA सामान्य-उद्देश रेटिंगपेक्षा जलद वैयक्तिक संरक्षण प्रदान करते.

प्रश्न: DABL-63 RCBO काय आहे?

A: DABL-63 हा C·DADA इलेक्ट्रिक - 40A, C-वक्र, 230V~, 6kA ब्रेकिंग क्षमता आणि 10mA उच्च-संवेदनशीलता गळती संरक्षण, IEC/EN 61009-1 शी सुसंगत, आउटडोअर गारगोटी/आऊटडोअर ॲप्स आणि आउटडोअर ॲप्ससाठी अत्याधुनिक संरक्षणासह 1P+N अवशिष्ट करंट सर्किट ब्रेकर आहे.
