MCCB म्हणजे काय?

एक MCCB -मोल्डेड केस सर्किट ब्रेकर— हे एक कमी-व्होल्टेज संरक्षणात्मक उपकरण आहे जे सर्किटला ओव्हरलोड किंवा शॉर्ट-सर्किट स्थिती ओळखल्यावर आपोआप डिस्कनेक्ट करते. फ्यूजच्या विपरीत, ते रीसेट केले जाऊ शकते आणि ट्रिप नंतर पुन्हा वापरले जाऊ शकते. मोल्ड केलेल्या केसच्या आत, थर्मल-चुंबकीय ट्रिप यंत्रणा दोन कार्ये हाताळते: एक थर्मल घटक सतत ओव्हरलोडला प्रतिसाद देतो, तर चुंबकीय घटक शॉर्ट-सर्किट दोषांवर त्वरित प्रतिक्रिया देतो. परिणाम म्हणजे संरक्षण जे वास्तविक विद्युत भारांच्या वर्तनाशी जुळते.

MCCB केव्हा निवडायचे: मुख्य येणारे फीडर, तीन-फेज वितरण पॅनेल, मोठे मोटर सर्किट किंवा कोणताही बिंदू जेथे संभाव्य शॉर्ट-सर्किट प्रवाह MCB व्यत्यय आणू शकतो त्यापेक्षा जास्त आहे.

जेव्हा एक MCB पुरेसा असतो: माफक भार आणि कमी दोष पातळीसह अंतिम उप-सर्किट - निवासी बोर्ड, प्रकाश आणि सॉकेट सर्किट.

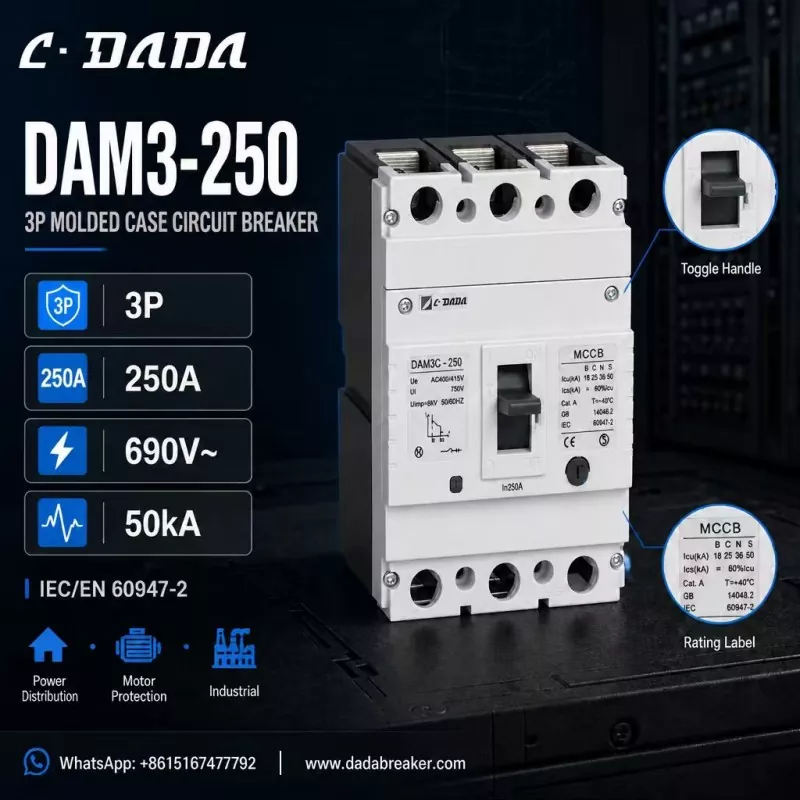

250A three-pole MCCB

योग्य MCCB कसा निवडावा

रेट केलेले वर्तमान (मध्ये)

1. — सतत लोड जुळवा, आणि मोटर्सचे प्रवाह सुरू करण्यासाठी हेडरूमला परवानगी द्या.

ब्रेकिंग क्षमता (Icu / Ics)

2. — इंस्टॉलेशन पॉइंटवर संभाव्य शॉर्ट-सर्किट करंटपेक्षा जास्त असणे आवश्यक आहे. फॉल्ट लेव्हल जितकी जास्त असेल तितकी जास्त Icu तुम्हाला आवश्यक आहे.

खांब

3. — थ्री-फेज सिस्टमसाठी 3P, 4P जेथे न्यूट्रलला देखील डिस्कनेक्शन आवश्यक आहे.

व्होल्टेज रेटिंग

4. — सिस्टम विरुद्ध रेट केलेले ऑपरेशनल व्होल्टेज (Ue), इन्सुलेशन व्होल्टेज (Ui) आणि आवेग विदंड (Uimp) तपासा.

मानके आणि प्रमाणन

5. — IEC/EN 60947-2 अनुपालन आणि CE मार्किंग हे आंतरराष्ट्रीय प्रकल्पांसाठी आधाररेखा आहेत.

अर्ज

6. — मोटर संरक्षण, वीज वितरण आणि औद्योगिक प्रतिष्ठापनांना भिन्न फ्रेम रेटिंग आणि ट्रिप वैशिष्ट्यांची आवश्यकता असू शकते.

सु-निर्दिष्ट 250A MCCB कसा दिसतो:

हे काँक्रीट बनवण्यासाठी, C·DADA इलेक्ट्रिक - एक 250A तीन-ध्रुव MCCB मधील DAM3-250 चा विचार करा जे या वर्गाच्या उपकरणामध्ये काय पहावे हे स्पष्ट करते:

3P कॉन्फिगरेशन

● 250A रेट केलेले विद्युत् प्रवाह (इन), तीन-फेज वितरण बोर्डांसाठी योग्य

व्होल्टेज रेटिंग:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

ब्रेकिंग क्षमता 50kA पर्यंत

● — B / C / N / S प्रकारांमध्ये 18 / 25 / 36 / 50 kA चा Icu, त्यामुळे इंस्टॉलर नेटवर्कच्या वेगवेगळ्या बिंदूंवर दोष पातळी जुळवू शकतात

IEC/EN 60947-2 आणि GB 14048.2 अनुपालन

● CE चिन्हांकित, दृश्यमान ऑपरेटिंग स्थितीसाठी स्पष्ट चालू/बंद टॉगल हँडलसह

● वीज वितरण, मोटर संरक्षण आणि औद्योगिक अनुप्रयोगांसाठी तयार केलेले

या स्पेसिफिकेशनमागील तर्क: 250A, 50kA क्लास ब्रेकिंग क्षमतेसह 3-पोल फ्रेम पॅनेल बिल्डर आणि कॉन्ट्रॅक्टरच्या बहुतेक गरजा कव्हर करते — मुख्य वितरण बोर्डांपासून ते मोटर फीडर सर्किट्सपर्यंत — तर एकाधिक Icu व्हेरियंट तुम्हाला वास्तविक फॉल्ट स्तरांवर योग्य-आकाराची किंमत देऊ देतात.

निवड शिफारस

● कमी दोष पातळीसह ~125A पर्यंतच्या अंतिम सर्किटसाठी, MCB ही किफायतशीर निवड आहे.

● मुख्य वितरण, मोटर संरक्षण आणि औद्योगिक स्विचगियरसाठी, ब्रेकिंग क्षमतेसह एक MCCB निवडा जो इंस्टॉलेशनच्या संभाव्य शॉर्ट-सर्किट करंटपेक्षा जास्त असेल.

● शंका असल्यास, ब्रेकिंग क्षमतेवर एक वर्ग वाढवा: किमतीतील फरक लहान आहे, तर संरक्षण मार्जिन हा किरकोळ दोष आणि मोठा आउटेज यांच्यातील फरक असू शकतो.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: MCCB म्हणजे काय?

अ: एमोल्डेड केस सर्किट ब्रेकरहे एक रीसेट करण्यायोग्य कमी-व्होल्टेज संरक्षणात्मक उपकरण आहे जे ओव्हरलोड किंवा शॉर्ट-सर्किटवर सर्किट डिस्कनेक्ट करते, लघु सर्किट ब्रेकरपेक्षा उच्च प्रवाह आणि दोष पातळीसाठी डिझाइन केलेले आहे.

प्रश्न: MCCB वर Icu म्हणजे काय?

A: Icu ही अंतिम शॉर्ट-सर्किट ब्रेकिंग क्षमता आहे — ब्रेकरद्वारे जास्तीत जास्त फॉल्ट करंट व्यत्यय आणू शकतो. Ics ही सेवा खंडित करण्याची क्षमता आहे, ज्या स्तरावर ती वारंवार व्यत्यय आणू शकते आणि कार्यरत राहते.

प्रश्न: मी माझ्या MCCB साठी ब्रेकिंग क्षमता कशी निवडू?

A: इंस्टॉलेशन पॉईंटवर संभाव्य शॉर्ट-सर्किट करंटपेक्षा जास्त Icu रेटिंग निवडा. उच्च ट्रान्सफॉर्मर क्षमता किंवा लांब औद्योगिक फीडर असलेल्या वितरण मंडळांना सामान्यत: 36-50kA श्रेणीच्या उपकरणांची आवश्यकता असते.

प्रश्न: DAM3-250 MCCB काय आहे?

A: DAM3-250 हे C·DADA इलेक्ट्रिकचे 250A तीन-पोल मोल्डेड केस सर्किट ब्रेकर आहे, जे 50kA पर्यंत ब्रेकिंग क्षमतेसह 690V पर्यंत रेट केलेले आहे, वीज वितरण, मोटर संरक्षण आणि औद्योगिक अनुप्रयोगांसाठी.
