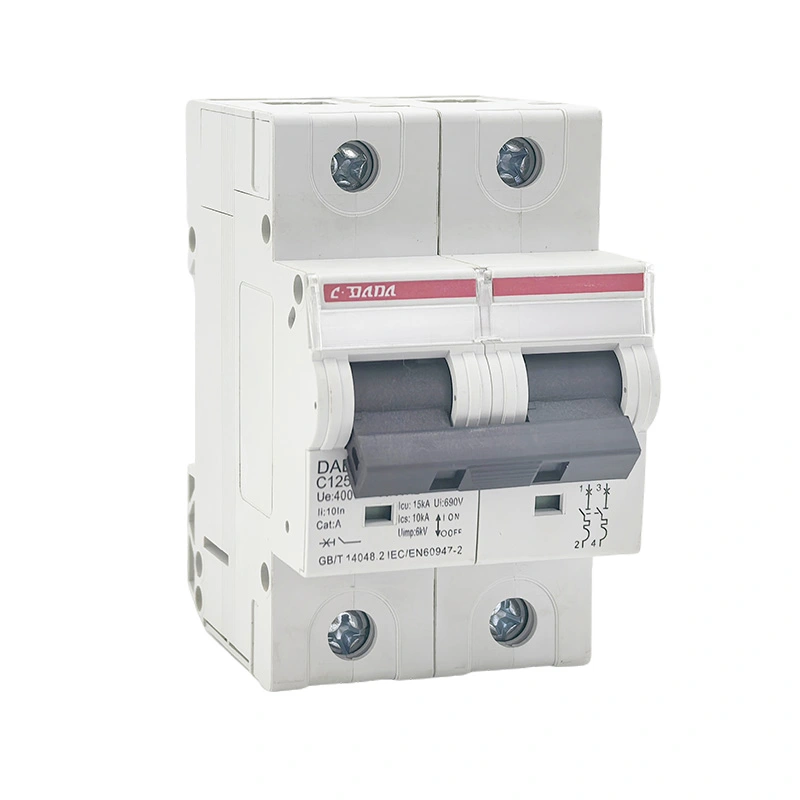

उच्च-वर्तमान संरक्षणासाठी 125 15KA लघु सर्किट ब्रेकर काय योग्य बनवते?

A 125 15KA लघु सर्किट ब्रेकरउच्च विद्युत् प्रवाह क्षमता आणि विश्वसनीय शॉर्ट-सर्किट संरक्षण दोन्ही आवश्यक असलेल्या विद्युत प्रणालींसाठी डिझाइन केलेले आहे. पारंपारिक कमी-रेट केलेल्या MCBs च्या विपरीत, 125A उच्च-ब्रेकिंग-क्षमता असलेले डिव्हाइस डिस्ट्रिब्युशन ऍप्लिकेशन्सची मागणी करू शकते जेथे फॉल्ट करंट्स जास्त असू शकतात. हा लेख 125 15KA MCB कसे कार्य करतो, त्याची प्रमुख वैशिष्ट्ये म्हणजे काय, ते कोठे वापरले जाऊ शकते, ते योग्यरित्या कसे निवडावे आणि कसे स्थापित करावे आणि खरेदी करणाऱ्या संघांनी ऑर्डर देण्यापूर्वी कोणते परीक्षण केले पाहिजे हे स्पष्ट करते. हे थर्मल-चुंबकीय संरक्षण, वर्तमान-मर्यादित डिझाइन, मोठे केबल टर्मिनल आणि 15kA ब्रेकिंग क्षमता यासह शांघाय DaDa इलेक्ट्रिक कंपनी, लिमिटेड कडील DAB7-125 मालिकेतील व्यावहारिक डिझाइन वैशिष्ट्ये देखील एक्सप्लोर करते.

125 15KA मिनिएचर सर्किट ब्रेकर म्हणजे काय?

125 15KA मिनिएचर सर्किट ब्रेकर हे एक उच्च-वर्तमान संरक्षणात्मक उपकरण आहे जे विद्युतीय सर्किट्समध्ये अडथळा आणण्यासाठी डिझाइन केलेले आहे जेव्हा असामान्य वर्तमान परिस्थिती उद्भवते. उत्पादन पदनामामध्ये, "125" साधारणपणे 125A पर्यंतचे रेट केलेले विद्युत् प्रवाह ओळखते, तर "15KA" लागू चाचणी परिस्थिती आणि मानकांनुसार 15kA शॉर्ट-सर्किट ब्रेकिंग क्षमतेचा संदर्भ देते.

या दोन संख्या वेगवेगळ्या विद्युत वैशिष्ट्यांचे वर्णन करतात. 125A रेटिंग ब्रेकर निर्दिष्ट ऑपरेटिंग परिस्थितीत वाहून नेण्यासाठी डिझाइन केलेले वर्तमान संबंधित आहे. 15kA आकृती संभाव्य शॉर्ट-सर्किट करंटच्या पातळीशी संबंधित आहे की ब्रेकर त्याच्या निर्दिष्ट परिस्थितीत सुरक्षितपणे व्यत्यय आणू शकतो.

जेव्हा अभियंते सर्किट ब्रेकरची तुलना करतात तेव्हा हा फरक महत्त्वाचा असतो. उच्च रेटेड करंटचा अर्थ आपोआप उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता असा होत नाही. स्थापनेच्या विद्युत वैशिष्ट्यांनुसार दोन्ही मूल्यांचे मूल्यांकन करणे आवश्यक आहे.

शांघाय डाडा इलेक्ट्रिक कं, लि.कडील DAB7-125 मालिका औद्योगिक आणि व्यावसायिक वीज वितरण अनुप्रयोगांसाठी विकसित केली आहे. त्याची प्रकाशित उत्पादन माहिती 125A कमाल रेट केलेले वर्तमान आणि 15kA सह उच्च ब्रेकिंग क्षमता पर्याय ओळखते. निर्माता थर्मल-चुंबकीय संरक्षण आणि वर्तमान-मर्यादित डिझाइन देखील निर्दिष्ट करतो.

125A आणि 15KA महत्त्वाचे का आहे?

इलेक्ट्रिकल डिस्ट्रिब्युशन सिस्टीममध्ये मोठ्या प्रमाणात फॉल्ट एनर्जी असू शकते, विशेषत: ट्रान्सफॉर्मर, वितरण बोर्ड, औद्योगिक यंत्रसामग्री आणि मोठ्या वीज भारांच्या जवळ. जर एखाद्या संरक्षणात्मक उपकरणाला त्याच्या निर्दिष्ट व्यत्यय क्षमतेपेक्षा जास्त विद्युत प्रवाह आढळल्यास, परिणामांमध्ये उपकरणांचे नुकसान, जास्त चाप आणि गंभीर सुरक्षा धोके समाविष्ट असू शकतात.

15kA ब्रेकिंग क्षमता अनेक मानक लो-ब्रेकिंग-क्षमता MCB पेक्षा जास्त व्यत्यय मार्जिन प्रदान करते. तथापि, वास्तविक उपयुक्तता, इंस्टॉलेशन पॉईंटवरील संभाव्य शॉर्ट-सर्किट करंट आणि लागू विद्युत मानकांच्या आवश्यकतांवर अवलंबून असते.

वितरण प्रणालीची रचना करताना, ब्रेकरची निवड केवळ वर्तमान रेटिंगवरून न करता वास्तविक लोड गणना, कंडक्टर रेटिंग, फॉल्ट-करंट गणना, व्होल्टेज, वारंवारता, पोल कॉन्फिगरेशन आणि समन्वय आवश्यकतांमधून केली पाहिजे.

संरक्षण यंत्रणा कशी कार्य करते?

आधुनिक MCB साधारणपणे दोन प्राथमिक ट्रिपिंग तत्त्वे एकत्र करते: थर्मल संरक्षण आणि चुंबकीय संरक्षण. दोन यंत्रणा वेगवेगळ्या प्रकारच्या ओव्हरकरंट घटनांना संबोधित करतात.

DAB7-125 उत्पादन माहिती थर्मल आणि मॅग्नेटिक ट्रिप फंक्शन, ट्रिप-फ्री मेकॅनिझम आणि वर्तमान-मर्यादित डिझाइनचे वर्णन करते. ही वैशिष्ट्ये विशेषत: ॲप्लिकेशन्सशी संबंधित आहेत जेथे संरक्षणात्मक उपकरणाने दीर्घकाळापर्यंत ओव्हरलोड आणि उच्च-वर्तमान दोष या दोन्हींना सातत्याने प्रतिसाद देणे आवश्यक आहे.

कोणती वैशिष्ट्ये व्यावहारिक कामगिरी सुधारतात?

इलेक्ट्रिकल प्रोटेक्शन इक्विपमेंटचे मूल्यमापन केवळ त्याच्या हेडलाइन वर्तमान रेटिंगद्वारे केले जात नाही. यांत्रिक बांधकाम, टर्मिनल डिझाइन, संपर्क साहित्य, माउंटिंग पद्धत आणि अंतर्गत चाप-नियंत्रण व्यवस्था या सर्वांचा व्यावहारिक उपयोगिता प्रभावित होऊ शकतो.

• उच्च ब्रेकिंग क्षमता:15kA तपशील अनेक पारंपारिक लो-ब्रेकिंग-क्षमता MCB पेक्षा जास्त शॉर्ट-सर्किट व्यत्यय क्षमता प्रदान करते.
• मोठे केबल टर्मिनल:DAB7-125 मालिका निर्मात्याच्या प्रकाशित माहितीनुसार 35mm² पर्यंत तांबे आणि ॲल्युमिनियम कंडक्टरसाठी योग्य असलेल्या मोठ्या टर्मिनलसह डिझाइन केलेली आहे.
• ट्रिप-फ्री यंत्रणा:ऑपरेटिंग यंत्रणा चालू स्थितीत असतानाही ब्रेकर त्याचे संरक्षणात्मक कार्य राखू शकतो.
• सकारात्मक संपर्क संकेत:संपर्क स्थितीचे स्पष्ट संकेत तपासणी आणि देखभाल सुलभ करू शकतात.
• थर्मल-चुंबकीय ऑपरेशन:पूरक ट्रिप यंत्रणांद्वारे वेगवेगळ्या ओव्हरकरंट परिस्थितींचे निराकरण केले जाऊ शकते.
• डीआयएन-रेल्वे माउंटिंग:मॉड्यूलर माउंटिंग सुसंगत वितरण उपकरणांमध्ये स्थापना सुलभ करते.
• ज्वाला-प्रतिरोधक संलग्नक:प्रकाशित DAB7-125 माहिती PA66 ज्वाला-प्रतिरोधक गृहनिर्माण सामग्री निर्दिष्ट करते.

हे तपशील वितरक आणि सिस्टम इंटिग्रेटर्ससाठी महत्त्वाचे आहेत कारण इंस्टॉलेशनची कार्यक्षमता आणि सेवाक्षमता केवळ प्रारंभिक खरेदी किंमतीवरच नव्हे तर एकूण ऑपरेटिंग अनुभवावर प्रभाव टाकू शकते.

125 15KA MCB कुठे वापरता येईल?

125A उच्च-ब्रेकिंग-क्षमता असलेल्या MCB चा विद्युत वितरण प्रणालीसाठी विचार केला जाऊ शकतो जेथे सर्किट करंट आणि फॉल्ट पातळी डिव्हाइसच्या निर्दिष्ट ऑपरेटिंग रेंजमध्ये येते. विशिष्ट अनुप्रयोग वातावरणात औद्योगिक सुविधा, व्यावसायिक इमारती, उपकरणे वितरण पॅनेल आणि इतर उच्च-वर्तमान सर्किट समाविष्ट असू शकतात.

संपूर्ण इलेक्ट्रिकल डिझाईनच्या विरूद्ध अनुप्रयोगाच्या योग्यतेची नेहमी पुष्टी करणे आवश्यक आहे. व्होल्टेज, वारंवारता, संभाव्य दोष प्रवाह, कंडक्टर आकार, सभोवतालचे तापमान, पोल कॉन्फिगरेशन आणि लागू इंस्टॉलेशन नियम योग्य ब्रेकर निवड बदलू शकतात.

तपासण्यासाठी मुख्य तपशील

खरेदीदार सहसा "125A" आणि "15kA" वर लक्ष केंद्रित करतात कारण ते समजण्यास सोपे असतात. तथापि, व्यावसायिक खरेदीसाठी विस्तृत तपशील पुनरावलोकन आवश्यक आहे.

उदाहरणार्थ, IEC 60947-2 आणि IEC/EN 60898-1 सर्किट ब्रेकर्ससाठी वेगवेगळे वर्गीकरण आणि चाचणी फ्रेमवर्क वापरतात. म्हणून प्रकाशित उत्पादक डेटामध्ये मानक आणि उत्पादन श्रेणीनुसार Icu आणि Icn दोन्ही शब्दावली असू शकते. खरेदीदाराने इच्छित स्थापनेच्या व्होल्टेज आणि ऑपरेटिंग शर्तींवर नेमके कोणते रेटिंग लागू होते हे सत्यापित केले पाहिजे.

योग्य कॉन्फिगरेशन कसे निवडायचे

125 15KA मिनिएचर सर्किट ब्रेकर निवडणे हे उत्पादन कॅटलॉग ऐवजी इलेक्ट्रिकल सिस्टीमपासून सुरू झाले पाहिजे. एक साधी निवड प्रक्रिया सर्किटसह ब्रेकर जुळण्याचा धोका कमी करू शकते.

1. डिझाइन वर्तमान निश्चित करा.अपेक्षित सतत आणि मधूनमधून लोड करंटची गणना करा.
2. कंडक्टर रेटिंग तपासा.संरक्षणात्मक यंत्राचा केबलच्या अनुमत विद्युत् प्रवाहाशी समन्वय साधला पाहिजे.
3. संभाव्य शॉर्ट-सर्किट प्रवाह निश्चित करा.निवडलेली ब्रेकिंग क्षमता इन्स्टॉलेशन पॉइंटवर फॉल्ट लेव्हलसाठी पुरेशी असावी.
4. व्होल्टेज आणि वारंवारता पुष्टी करा.विद्युत प्रणालीसाठी ब्रेकर रेट केले असल्याचे सुनिश्चित करा.
5. खांबाची व्यवस्था निवडा.फेज आणि तटस्थ कंडक्टरसाठी आवश्यकता विचारात घ्या.
6. सहलीच्या वैशिष्ट्यांचे पुनरावलोकन करा.ट्रिप वक्र कनेक्ट केलेल्या लोड आणि अपेक्षित घुसखोरी परिस्थितीसाठी योग्य असावे.
7. मानके आणि प्रमाणपत्रांची पुष्टी करा.लक्ष्य बाजाराच्या आवश्यकता, प्रकल्प तपशील आणि स्थानिक विद्युत नियम तपासा.
8. शारीरिक सुसंगतता सत्यापित करा.परिमाणे, टर्मिनल आकार, DIN-रेल्वे सुसंगतता आणि पॅनेल अंतराची पुष्टी करा.

स्थापना आणि देखभाल विचार

कोणत्याही उच्च-वर्तमान संरक्षणात्मक उपकरणासाठी योग्य स्थापना आवश्यक आहे. अगदी चांगल्या प्रकारे डिझाइन केलेले सर्किट ब्रेकर देखील चुकीच्या आकाराचे कंडक्टर, सैल टर्मिनल्स, अयोग्य एन्क्लोजर किंवा अयोग्य इंस्टॉलेशन पद्धतींची भरपाई करू शकत नाही.

• स्थापनेपूर्वी ब्रेकर मॉडेल आणि रेटिंग सत्यापित करा.
• विद्युत पुरवठा विलग करा आणि लागू सुरक्षा प्रक्रियेचे अनुसरण करा.
• कंडक्टर क्रॉस-सेक्शन टर्मिनलशी सुसंगत असल्याची पुष्टी करा.
• कंडक्टर योग्यरित्या तयार करा आणि खराब झालेले किंवा अयोग्यरित्या काढलेले केबलचे टोक टाळा.
• निर्मात्याच्या निर्दिष्ट आवश्यकतांनुसार टर्मिनल घट्ट करा.
• सुसंगत DIN रेल्वेवर ब्रेकर सुरक्षितपणे बसवलेला असल्याची खात्री करा.
• संलग्नक योग्य संरक्षण आणि मंजुरी प्रदान करते हे तपासा.
• जास्त गरम होणे, विरंगुळा होणे किंवा यांत्रिक ढिलेपणाच्या लक्षणांसाठी टर्मिनल्सची वेळोवेळी तपासणी करा.
• स्थापनेच्या देखभाल आवश्यकतांनुसार संरक्षणात्मक प्रणालीची चाचणी घ्या.

देखभाल वेळापत्रक पर्यावरण आणि कर्तव्य चक्र प्रतिबिंबित केले पाहिजे. जास्त भार, वारंवार स्विचिंग, धूळ, कंपन किंवा भारदस्त तापमान असलेल्या औद्योगिक प्रतिष्ठानांना हलक्या लोड केलेल्या इनडोअर वितरण प्रणालींपेक्षा अधिक वारंवार तपासणीची आवश्यकता असू शकते.

सामान्य समस्या आणि खरेदी चिंता

उच्च-वर्तमान MCB च्या खरेदीदारांना वारंवार अनेक व्यावहारिक आव्हानांचा सामना करावा लागतो. खरेदी करण्यापूर्वी या समस्यांचे निराकरण केल्याने विलंब आणि स्थापना समस्या टाळता येऊ शकतात.

व्यावसायिक पुरवठादार स्पष्ट उत्पादन डेटा प्रदान करण्यास सक्षम असावा आणि खरेदीदारांना रेट केलेले वर्तमान, ब्रेकिंग क्षमता, ट्रिप वैशिष्ट्ये आणि इंस्टॉलेशन आवश्यकता यामधील फरक समजून घेण्यात मदत करेल.

शांघाय डाडा इलेक्ट्रिक कंपनी लिमिटेड का?

शांघाय डाडा इलेक्ट्रिक कं, लि.औद्योगिक आणि व्यावसायिक विद्युत अनुप्रयोगांसाठी सर्किट संरक्षण उत्पादने विकसित आणि तयार करते. त्याच्या प्रकाशित उत्पादन पोर्टफोलिओमध्ये MCBs, MCCBs, RCBOs, RCCBs आणि संबंधित सर्किट संरक्षण उपकरणे समाविष्ट आहेत.

DAB7-125 मालिका उच्च वर्तमान क्षमता आणि उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता आवश्यक असलेल्या अनुप्रयोगांसाठी स्थित आहे. प्रकाशित वैशिष्ट्यांमध्ये 15kA उच्च ब्रेकिंग क्षमता, थर्मल-मॅग्नेटिक ट्रिप फंक्शन, वर्तमान-मर्यादित डिझाइन, सकारात्मक संपर्क संकेत आणि मोठ्या कंडक्टरसाठी योग्य टर्मिनल समाविष्ट आहेत. :contentReference[oaicite:1]{index=1}

उत्पादकाच्या फॅक्टरी माहितीमध्ये समर्पित स्टॅम्पिंग, स्पॉट-वेल्डिंग, रिव्हटिंग, इंजेक्शन-मोल्डिंग आणि असेंबली वर्कशॉपचे वर्णन देखील केले जाते, जे MCB आणि MCCB दोन्ही उत्पादनांच्या उत्पादनास समर्थन देते. :contentReference[oaicite:2]{index=2}

वितरक, इलेक्ट्रिकल होलसेलर्स, पॅनेल बिल्डर्स आणि OEM ग्राहकांसाठी, जेव्हा सातत्यपूर्ण उत्पादन पुरवठा, तांत्रिक दस्तऐवजीकरण आणि कॉन्फिगरेशन समर्थन हे खरेदी निर्णयाचे महत्त्वाचे भाग असतात तेव्हा या प्रकारची उत्पादन क्षमता उपयुक्त ठरू शकते.

अंतिम प्रकल्प मंजुरीपूर्वी नवीनतम तांत्रिक दस्तऐवजांच्या विरूद्ध उत्पादनाच्या वैशिष्ट्यांची पुष्टी केली पाहिजे, विशेषत: जेव्हा ब्रेकर उच्च-फॉल्ट-करंट वातावरणात किंवा नियंत्रित विद्युत प्रणालीमध्ये स्थापित केला जाईल.

वारंवार विचारले जाणारे प्रश्न

अंतिम विचार

125 15KA मिनिएचर सर्किट ब्रेकर आवश्यकतांच्या विशिष्ट संयोजनास संबोधित करतो: तुलनेने उच्च वर्तमान क्षमता आणि वर्धित शॉर्ट-सर्किट व्यत्यय क्षमता. अभियंते आणि खरेदी संघांसाठी, योग्य तांत्रिक निर्णय घेण्यासाठी प्रत्येक रेटिंग काय दर्शवते हे समजून घेणे आवश्यक आहे.

सर्वात महत्वाचे विचार "125A" आणि "15kA" आकृत्यांच्या पलीकडे विस्तारित आहेत. संपूर्ण मूल्यमापनामध्ये रेट केलेले व्होल्टेज, फॉल्ट करंट, ट्रिप वैशिष्ट्ये, पोल कॉन्फिगरेशन, कंडक्टर सुसंगतता, लागू मानके, इंस्टॉलेशन वातावरण आणि भौतिक परिमाण यांचा समावेश असावा.

शांघाय डाडा इलेक्ट्रिक कं, लि.कडील DAB7-125 मालिका थर्मल-चुंबकीय ऑपरेशन, वर्तमान-मर्यादित डिझाइन, मोठे केबल टर्मिनल आणि 15kA पर्यंत प्रकाशित ब्रेकिंग क्षमतेसह उच्च-वर्तमान संरक्षण एकत्र करते. ही वैशिष्ट्ये विद्युत प्रणालीशी योग्यरित्या जुळल्यावर उत्पादनास औद्योगिक आणि व्यावसायिक वितरण अनुप्रयोगांच्या श्रेणीशी संबंधित बनवतात.
