गळती संरक्षणासह MCCB

ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणाच्या पलीकडे विद्युत सुरक्षितता वाढवा CDADA DAM1L मालिका MCCB सह गळती संरक्षण एक इंटिग्रेटेड मोल्डेड केस सर्किट ब्रेकर अंगभूत अवशिष्ट प्रवाह (RCD/ELCB) कार्यक्षमतेसह. व्यावसायिक उत्पादक शांघाय DADA इलेक्ट्रिक CO., LTD द्वारे आंतरराष्ट्रीय मानकांनुसार डिझाइन केलेले, हे गळती MCCB 4P जीवन- आणि अग्नि-बचत ग्राउंड फॉल्ट डिटेक्शनसह उच्च-कार्यक्षमतेचे वीज वितरण एकत्र करते.

400V/415V वर 10A ते 500A पर्यंत रेट केलेले, ते समायोज्य अवशिष्ट ऑपरेटिंग करंट (30mA–1000mA) आणि पर्यायी वेळ विलंब देते—वैयक्तिक सुरक्षेसाठी (≤30mA) किंवा आग प्रतिबंध (100mA–500mA+) साठी अनुकूल संरक्षण सक्षम करते. मल्टी-फेज पॉवर्ड इलेक्ट्रॉनिक्ससह, एक फेज अयशस्वी झाला किंवा व्होल्टेज 50V पर्यंत घसरला तरीही ते कार्यरत राहते, बोगदे, उंच-उंच, वाहतूक केंद्रे आणि औद्योगिक प्लांट्स यांसारख्या गंभीर पायाभूत सुविधांमध्ये अतुलनीय विश्वासार्हता सुनिश्चित करते.

मुख्य तपशील

मॉडेल: DAM1L मालिका – अर्थ लीकेज MCCB (CBR-प्रकार MCCB)

ध्रुव: 4P (मानक; विनंतीनुसार 3P उपलब्ध)

रेट केलेले वर्तमान (इन): 10A – 500A

रेटेड व्होल्टेज: 400V / 415V AC, 50Hz

इन्सुलेशन व्होल्टेज (Ui): 400V (≤160A), 690V (>250A)

अवशिष्ट वर्तमान सेटिंग्ज (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

समायोज्यता: I△n आणि सहलीच्या वेळेचे ऑन-साइट समायोजन (त्वरित किंवा विलंबित)

ब्रेकिंग क्षमतेचे प्रकार:

B प्रकार: मूलभूत (Inm < 100A)

S प्रकार: मानक

H प्रकार: उच्च ब्रेकिंग (>160A)

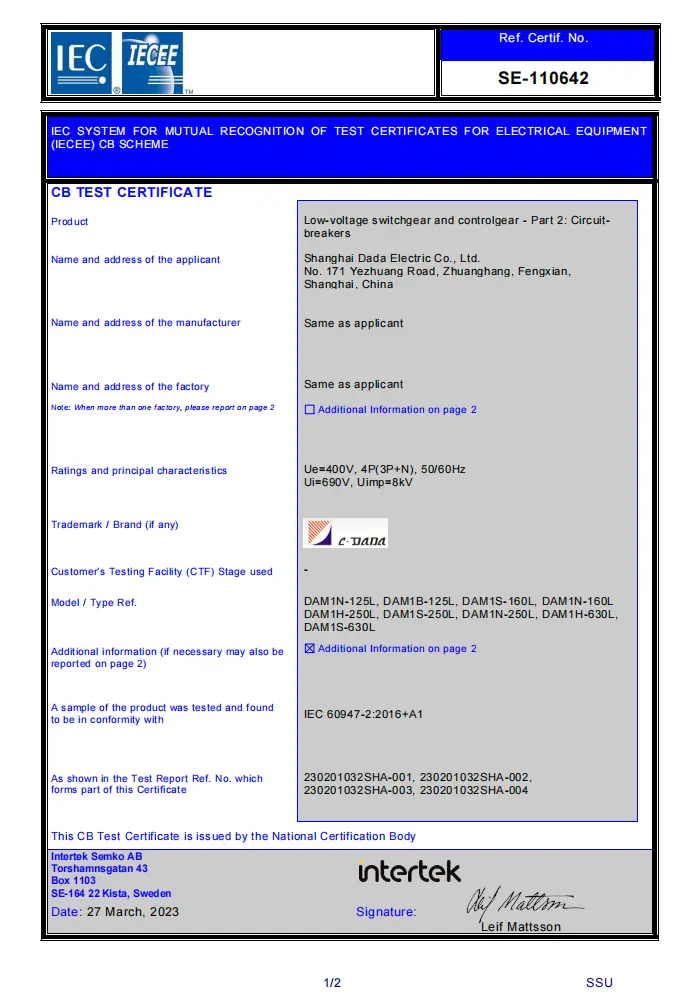

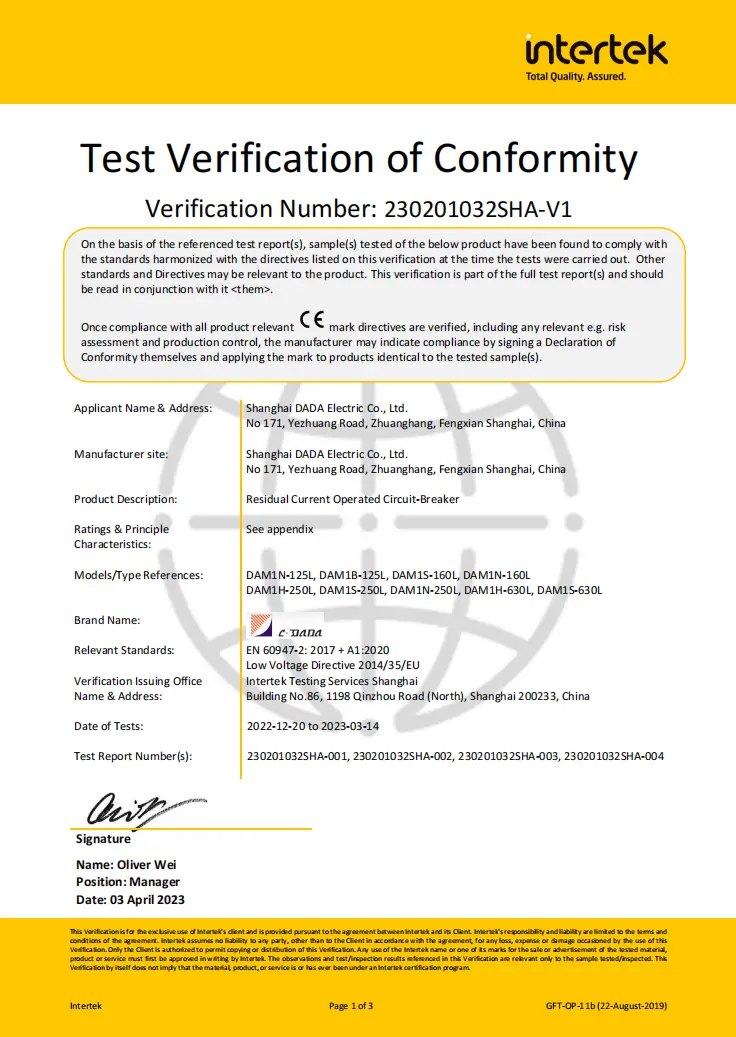

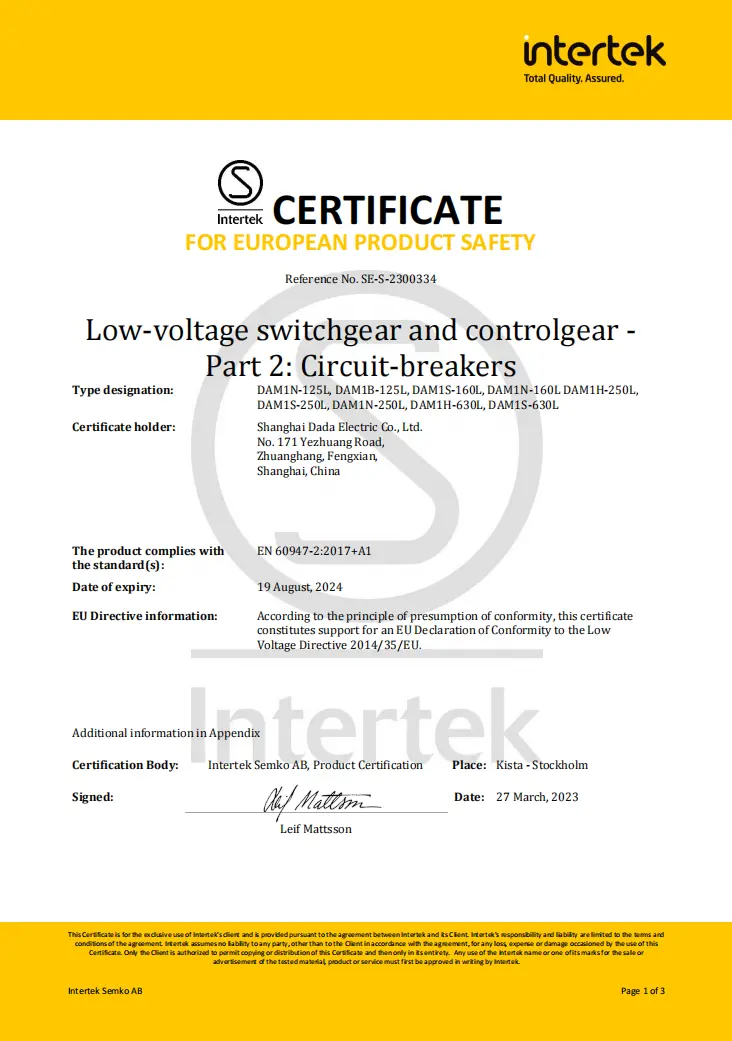

प्रमाणपत्रे: CE, CB, SEMKO

प्रमुख वैशिष्ट्ये:

★ मल्टी-फेज पॉवर RCD सर्किट → 50V पर्यंत काम करते

★ मुख्य आणि आर्किंग संपर्क वेगळे करा

★ पुश-टू-ट्रिप चाचणी बटण

★ समायोज्य चुंबकीय सेटिंग (0.8–1.0×In)

★ मजबूत EMI/RFI हस्तक्षेप विरोधी क्षमता

★ संपूर्ण ऍक्सेसरी रेंज: शंट ट्रिप, सहायक/अलार्म संपर्क, रोटरी हँडल

तांत्रिक डेटा शीट

अर्थ-लिकेज सर्किट ब्रेकर्स (ELCB)

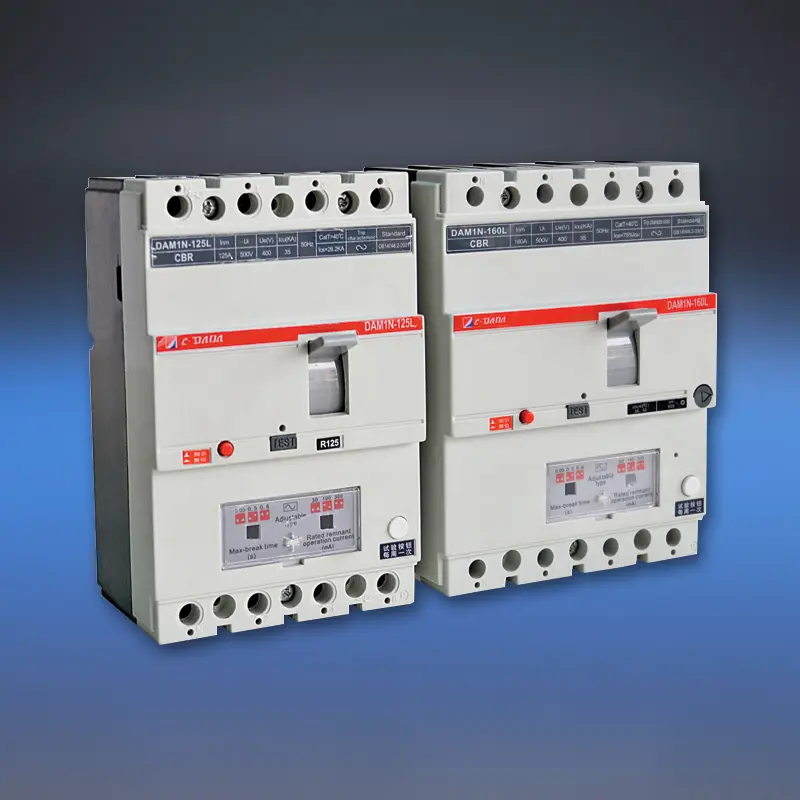

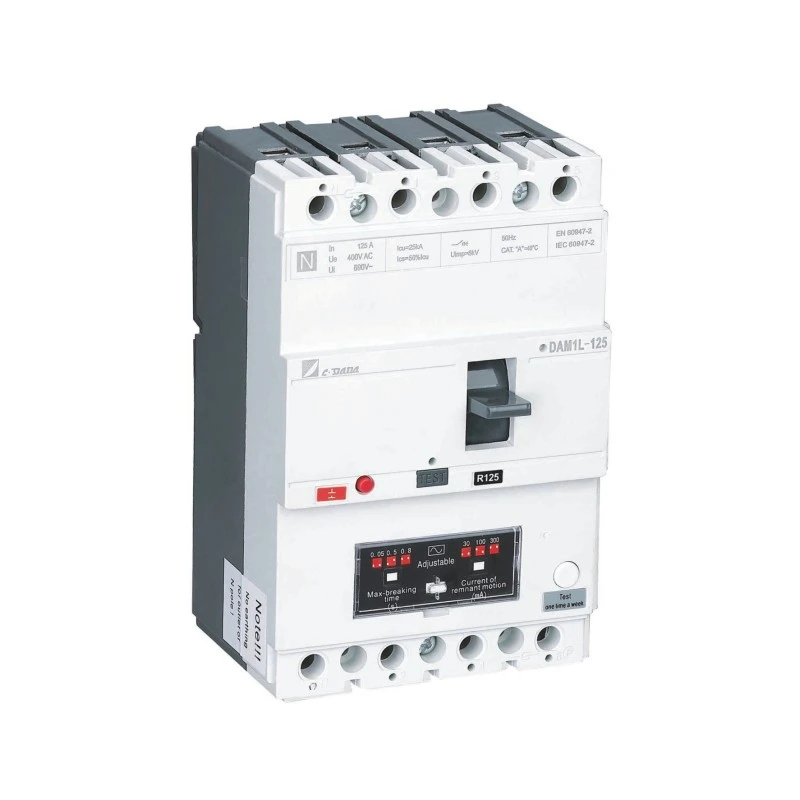

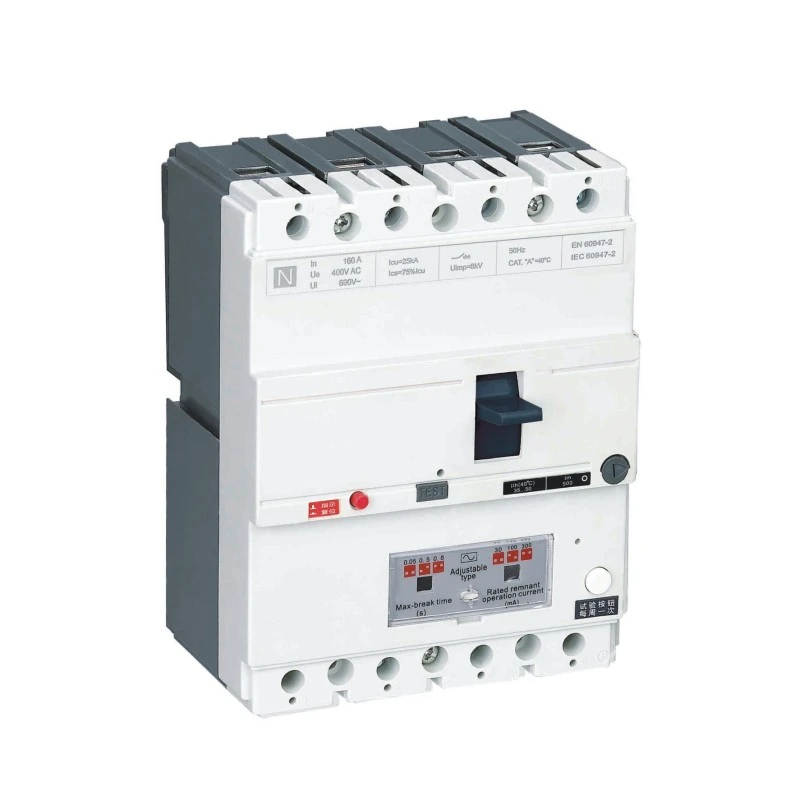

मॉडेल			DAM1-125L			DAM1-160L
ब्रेकिंग क्षमता कोड			B	N	S	B	N	S
फ्रेम आकाराचे रेट केलेले वर्तमान- Inm (A)			125A			160A
रेट केलेले वर्तमान-इन(40,50 किंवा 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)अ
Ui (V)			690V			690V
Ue (V)			400V			400/415V
पोलची संख्या			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(शिखर)/cos ф (KA)			40/0.3	७३.५/०.२५	१०५/०.२५	४१/०.३	७३.५/०.२५	110/0.25
(I△m)KA/cosф			९/०.५			19/0.5
अवशिष्ट वर्तमान उंबरठा(mA)			100-300-500			100-300-500
वेळ विलंब(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
डायलेक्ट्रिक गुणधर्म (V)			2500			3000
एकाकी अंतर (मिमी)			≤३०/०			≤३०/०
सहनशक्ती	एकूण सायकल		8000			8000
	विद्युत जीवन		1000			1000
	यांत्रिक जीवन		7000			7000
श्रेणी (EN 60947-2/IEC 60947-2)	मुख्य सर्किट		A/0			A/0
	सहायक सर्किट		AC-15			AC-15
व्होल्टेज रिलीझ अंतर्गत			√			√
शंट रिलीझ			√			√
सहाय्यक संपर्क			√			√
अलार्म संपर्क			√			√
सहाय्यक संपर्क आणि अलार्म संपर्क			√			√
ऑपरेशन यंत्रणा हाताळा			√			√
इलेक्ट्रिकल ऑपरेशन यंत्रणा			√			√
टर्मिनल कव्हर			√			√
फेज सेपरेटर			√			√
	W (मिमी)	3 पी	-			-
		4P	101			120
	एल (मिमी)	3 पी	-			-
		4P	155			120
	H (मिमी)	3 पी	-			-
		4P	70			70
वजन	निश्चित आवृत्ती 3P/4P		-			-
	प्लग-इन आवृत्ती 3P/4P		-			-
	आवृत्ती 3P/4P काढा		-			-

गळती संरक्षणासह CDADA MCCB का निवडावे?

★ खरी एकात्मिक सुरक्षा

ॲड-ऑन RCD मॉड्यूल्सच्या विपरीत, DAM1L मध्ये अंगभूत, फॅक्टरी-कॅलिब्रेट केलेले गळती संरक्षण आहे—परिपूर्ण समन्वय सुनिश्चित करणे आणि सुसंगतता समस्या दूर करणे.

★ RCD सर्किटसाठी मल्टी-फेज पॉवर

एक टप्पा गमावल्यास सुरुवातीच्या आरसीडी अयशस्वी झाल्या. CDADA ची रचना संरक्षण इलेक्ट्रॉनिक्सला उर्जा देण्यासाठी सर्व टप्प्यांचा वापर करते, त्यामुळे फेज लॉस किंवा गंभीर अंडरव्होल्टेज दरम्यान देखील ते कार्य करत राहते.

★ एका डिव्हाइसमध्ये दुहेरी संरक्षण लक्ष्य

◆ 30mA: वैयक्तिक शॉक संरक्षणासाठी IEC आवश्यकता पूर्ण करते

◆ 100mA–1000mA: लहान, सततच्या जमिनीतील दोषांपासून इन्सुलेशन डिग्रेडेशन आग प्रतिबंधित करते

★ वास्तविक-जागतिक परिस्थितीसाठी फील्ड-समायोज्य

सुरक्षितता राखताना ओल्या वातावरणात (उदा. कार धुणे, शेतात) उपद्रव टाळण्यासाठी संवेदनशीलता आणि वेळ विलंब.

★ औद्योगिक-ग्रेड विश्वसनीयता

उच्च ब्रेकिंग क्षमता (H-प्रकार), मजबूत चाप वेगळे करणे आणि IP20+ टर्मिनल संरक्षण हे कठोर व्यावसायिक आणि औद्योगिक सेटिंग्जसाठी योग्य बनवते.

★ जागतिक अनुपालन, स्थानिक मूल्य

युरोपसाठी प्रमाणित (CE/CB), नॉर्डिक देश (SEMKO)—निर्यात प्रकल्पांसाठी आदर्श—विश्वासू चीनी उत्पादकाकडून स्पर्धात्मक किंमतीसह.

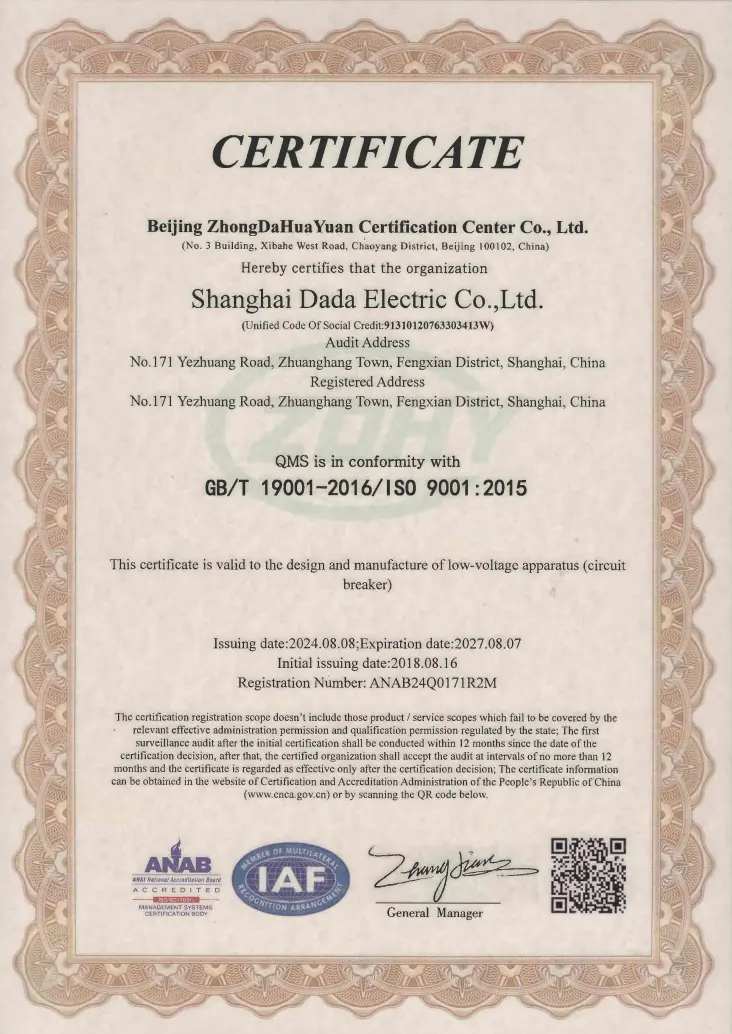

★ आमची उत्पादन सुविधा ISO9001:2015 गुणवत्ता व्यवस्थापन प्रणाली अंतर्गत प्रमाणित आहे.

ठराविक अनुप्रयोग

उंचावरील निवासी: मुख्य उत्पन्नधारक किंवा मजल्यावरील पॅनेल (आग जोखीम कमी करण्यासाठी 300mA)

बोगदे आणि भुयारी मार्ग: अयशस्वी-सुरक्षित गळती शोधणे आवश्यक असलेली गंभीर पायाभूत सुविधा

रुग्णालये आणि शाळा: ओल्या भागात 30mA संरक्षण (लॅब, स्वच्छतागृहे)

औद्योगिक प्लांट्स: ग्राउंड फॉल्ट मॉनिटरिंगसह मोटर फीडर

बांधकाम साइट्स: कर्मचारी संरक्षणासह तात्पुरते वीज वितरण

वारंवार विचारले जाणारे प्रश्न

Q1: मानक MCCB आणि गळती संरक्षणासह MCCB मध्ये काय फरक आहे?

A1: मानक MCCB फक्त ओव्हरलोड आणि शॉर्ट सर्किट्सपासून संरक्षण करते. DAM1L अवशिष्ट करंट (पृथ्वी गळती) ओळख जोडते - जेव्हा विद्युत् प्रवाह जमिनीवर गळतो तेव्हा ट्रिपिंग (उदा. एखाद्या व्यक्तीद्वारे किंवा खराब झालेल्या इन्सुलेशनद्वारे), विद्युत शॉक किंवा आग रोखणे.

Q2: मी वैयक्तिक संरक्षणासाठी 100A MCCB RCD वापरू शकतो का?

A2: 30mA वर सेट केल्यासच. रेटेड वर्तमान (100A) लोड क्षमता परिभाषित करते; अवशिष्ट सेटिंग (I△n) सुरक्षा कार्य परिभाषित करते. शॉक संरक्षणासाठी, I△n ≤30mA असणे आवश्यक आहे, इनची पर्वा न करता.

Q3: RCD सर्किटला मल्टी-फेज पॉवरची आवश्यकता का आहे?

A3: केवळ एका फेजद्वारे समर्थित असल्यास, एकल-फेज अपयश गळती संरक्षण अक्षम करेल. CDADA चे मल्टी-फेज डिझाइन फेज लॉस किंवा कमी व्होल्टेज (50V पर्यंत) दरम्यान देखील RCD सक्रिय राहते याची खात्री करते—सुरक्षेच्या निरंतरतेसाठी महत्त्वपूर्ण आहे.

Q4: 4P लीकेज MCCB TT किंवा TN-S सिस्टीमसाठी योग्य आहे का?

A4: होय—हे TT, TN-S आणि IT प्रणालींसाठी डिझाइन केलेले आहे. 4P डिझाइन सर्व टप्पे तोडते आणि तटस्थ, TT प्रणालींसाठी आवश्यक आहे जेथे तटस्थ अपस्ट्रीम विश्वसनीयरित्या ग्राउंड केलेले नाही.

Q5: मॉड्यूलर RCD + MCCB संयोजनांवर CDADA का निवडावे?

A5: CDADA DAM1L ऑफर करते:

● लहान फूटप्रिंट (एकात्मिक वि. दोन उपकरणे)

● हमी समन्वय (कोणताही न जुळणारा धोका)

● कमी खर्च आणि वायरिंगची जटिलता

● उच्च विश्वसनीयता (एकल सीलबंद युनिट)

● निश्चित-संवेदनशीलता RCDs सह साइटवर समायोजितता शक्य नाही
