टिकाऊ मोटर संरक्षण सर्किट ब्रेकर उत्पादक

CDADA52,400 m² उत्पादन सुविधा आणि सर्वसमावेशक उत्पादन लाइन्सचा अभिमान बाळगून मोटर प्रोटेक्शन सर्किट ब्रेकर्सचा व्यावसायिक निर्माता आहे. या उत्पादनांच्या निर्मिती आणि विक्रीच्या 20 वर्षांच्या अनुभवासह, आम्ही प्रगत आणि टिकाऊ उपाय ऑफर करतो जे विशिष्ट ऑपरेशनल आवश्यकता पूर्ण करण्यासाठी सानुकूलित केले जाऊ शकतात.

मोटर प्रोटेक्शन सर्किट ब्रेकर म्हणजे काय?

A मोटर प्रोटेक्शन सर्किट ब्रेकर (MPCB), a म्हणून देखील ओळखले जातेमोटर सर्किट ब्रेकर किंवामॅन्युअल मोटर स्टार्टर, एक विशेष आहेइलेक्ट्रोमेकॅनिकल संरक्षण उपकरणविशेषतः इलेक्ट्रिक मोटर्सचे ऑपरेशनल फॉल्ट्सपासून संरक्षण करण्यासाठी डिझाइन केलेले. सामान्य-उद्देश MCCBs विपरीत, MPCB समाकलित होतातओव्हरलोड संरक्षण, शॉर्ट-सर्किट संरक्षण आणि मॅन्युअल स्विचिंग एकाच कॉम्पॅक्ट युनिटमध्ये, मोटार सुरू होण्याच्या आणि चालू स्थितीच्या अनन्य मागण्यांसाठी ऑप्टिमाइझ केलेले.

अंतर्गत कार्यरत आहेIEC 60947-4-1 (संपर्क आणि मोटर-स्टार्टर्स) आणिIEC 60947-2 (सर्किट-ब्रेकर), MPCBs पासून वर्तमान रेटिंग हाताळतात0.63A ते 100A (पर्यंत विस्तारित आहे150A विशिष्ट श्रेणींमध्ये), विशिष्ट मोटर फुल-लोड करंट्सशी जुळण्यासाठी समायोज्य थर्मल सेटिंग्जसह. ते मोटरचा सामना करण्यासाठी डिझाइन केलेले आहेतप्रवाही प्रवाह (सामान्यत: स्टार्टअप दरम्यान 6-8× फुल-लोड करंट) उपद्रव ट्रिपिंगशिवाय, सतत ओव्हरलोड्स आणि फेज फेल्युअर्सपासून अचूक संरक्षण प्रदान करताना.

एमपीसीबीचा निश्चित फायदा त्यांच्यामध्ये आहेमोटर-अनुकूलित ट्रिप वैशिष्ट्येमोटर हीटिंग वक्र आणि चुंबकीय ट्रिपसाठी कॅलिब्रेट केलेले थर्मल एलिमेंट्स चालू प्रवाहाच्या वर चांगले सेट केले जातात परंतु हानीकारक दोष पातळीपेक्षा कमी. हे अनेक ऍप्लिकेशन्समध्ये स्वतंत्र कॉन्टॅक्टर्स आणि ओव्हरलोड रिलेची आवश्यकता काढून टाकते, पॅनेलची जागा आणि इंस्टॉलेशनची जटिलता कमी करते.

MPCB उत्पादन श्रेणी आणि कॉन्फिगरेशन

वर्गीकरण	प्रकार	वर्तमान श्रेणी	मुख्य वैशिष्ट्ये
फ्रेम आकार	संक्षिप्त (NS2-25 मालिका)	0.63A – 25A	DIN रेल माउंटिंग, 400V वर 100kA Icu, स्क्रू/स्प्रिंग टर्मिनल्स
	मानक (NS2-32 मालिका)	0.1A – 32A	विस्तारित श्रेणी, थर्मल-चुंबकीय ट्रिप, फेज-अपयश संरक्षण
	पॉवर (NS2-80/100 मालिका)	10A - 100A	उच्च थर्मल क्षमता, 15-50kA Icu, पॅनेल माउंट
ट्रिप तंत्रज्ञान	थर्मल-चुंबकीय	0.63A – 100A	बिमेटेलिक ओव्हरलोड + सोलनॉइड शॉर्ट-सर्किट, समायोज्य Ir
ट्रिप तंत्रज्ञान	इलेक्ट्रॉनिक	25A - 150A	मायक्रोप्रोसेसर-आधारित, फेज असंतुलन, ग्राउंड फॉल्ट, कम्युनिकेशन

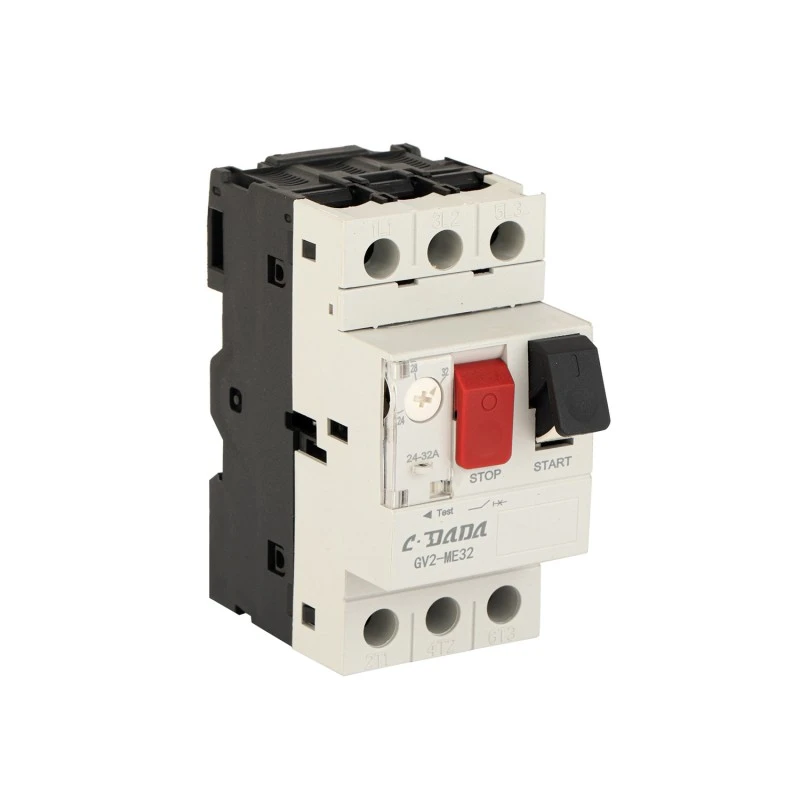

नियंत्रण प्रकार	पुश बटण	0.63A – 32A	लाल बंद बटण, थेट मोटर नियंत्रण, स्थानिक ऑपरेशन
	रोटरी हँडल	10A - 100A	बंद स्थितीत लॉक करण्यायोग्य, पॅडलॉक संलग्नक (3 लॉक)
	रिमोट कंट्रोल तयार	25A - 100A	शंट ट्रिप/अंडरव्होल्टेज रिलीझ सुसंगतता
वापर श्रेणी	AC-3	सर्व रेटिंग	धावताना गिलहरी-पिंजरा मोटर सुरू/थांबते
वापर श्रेणी	AC-4	0.63A – 32A	गिलहरी-पिंजरा मोटर सुरू, प्लगिंग, इंचिंग (10×In)
पोल कॉन्फिगरेशन	3-ध्रुव	0.63A – 100A	मानक तीन-फेज मोटर संरक्षण
पोल कॉन्फिगरेशन	4-ध्रुव	0.63A – 32A	थ्री-फेज + न्यूट्रल किंवा टू-स्पीड मोटर स्विचिंग

वर्तमान सेटिंग श्रेणी उदाहरणे:

NS2-25E:0.63-1A, तात्काळ ट्रिप 13A (13×In)

NS2-25F:1-1.6A, तात्काळ सहल 22.5A (14×In)

NS2-25G:1.6-2.5A, तात्काळ सहल 33.5A (13.4×In)

NS2-25H:2.5-4A, तात्काळ सहल 51A (12.75×In)

NS2-25J:6-10A, तात्काळ ट्रिप 138A (13.8×In)

NS2-25L:13-18A, तात्काळ ट्रिप 223A (12.4×In)

NS2-80B:40-63A, तात्काळ ट्रिप 756A (12×In)

मुख्य कार्ये आणि संरक्षण क्षमता

एकात्मिक मोटर संरक्षण कार्ये

कार्य	शोध तत्त्व	तांत्रिक मापदंड
ओव्हरलोड संरक्षण (थर्मल)	द्विधातु पट्टी उष्णता विस्तार	समायोज्य 0.63-100A, ट्रिपिंग क्लास 10A (2-10s 6×In), सभोवतालची भरपाई -20°C ते +60°C
शॉर्ट-सर्किट संरक्षण (चुंबकीय)	इलेक्ट्रोमॅग्नेटिक सोलेनोइड प्लंगर	निश्चित 12-14×इन (मोटर-ऑप्टिमाइझ), <20ms ऑपरेशन, 100kA ब्रेकिंग क्षमता
फेज अयशस्वी संरक्षण	बाईमेटल्सचे विभेदक हीटिंग	सिंगल फेज ओपनसह 0.9×In वर 10s च्या आत ट्रिप, सिंगल-फेजिंग नुकसान टाळते
फेज असंतुलन संरक्षण	टप्प्यांमधील थर्मल भिन्नता	वर्तमान असंतुलित असताना 30% >2 मिनिटांसाठी सहल
लॉक केलेले रोटर संरक्षण	सतत उच्च प्रवाह (>2s साठी>6×In)	थर्मल वक्र सह समाकलित, रोटर/स्टेटर नुकसान प्रतिबंधित करते
मॅन्युअल स्विचिंग	यांत्रिक टॉगल/पुश बटण	100,000 इलेक्ट्रिकल ऑपरेशन्स, ऑन-ऑफ मोटर कंट्रोल, आयसोलेशन फंक्शन

सहलीची वैशिष्ट्ये आणि समन्वय

MPCBs वैशिष्ट्यपूर्ण-वेळ थर्मल वक्र विशेषत: मोटर हीटिंग वैशिष्ट्यांशी जुळतात:

थर्मल ट्रिप वेळा (नमुनेदार वर्ग 10A):

1.05×Ir: सहल नाही (2h)

1.2×Ir: ट्रिप 10-20 मिनिटे

1.5×Ir: ट्रिप 2-4 मिनिटे

6×Ir: ट्रिप 2-10 सेकंद (प्रारंभिक वर्तमान सहन करणे)

12-14×Ir: तात्काळ चुंबकीय प्रवास (<20ms)

चुंबकीय ट्रिप सेटिंग्ज:

मोटर लॉक-रोटर करंटच्या 20-30% वर सेट करा

स्टार्टअप दरम्यान उपद्रव सहली प्रतिबंधित करते (1-3 सेकंदांसाठी 6-8×FLC)

शॉर्ट-सर्किट दोष जलद क्लिअरन्स सुनिश्चित करते

अनुप्रयोग वातावरण आणि वापर प्रकरणे

उद्योग क्षेत्र	विशिष्ट अनुप्रयोग	ठराविक तपशील
औद्योगिक ऑटोमेशन	कन्व्हेयर सिस्टम, पंप, कंप्रेसर, पंखे	4A-25A, AC-3, 100kA Icu, पुश बटण नियंत्रण, DIN रेल
HVAC प्रणाली	चिलर्स, एअर हँडलिंग युनिट्स, कूलिंग टॉवर्स	10A-32A, सभोवतालची भरपाई, उच्च प्रारंभिक वारंवारता
पाणी आणि सांडपाणी	सबमर्सिबल पंप, बूस्टर स्टेशन, सिंचन	6A-40A, ड्राय-रन संरक्षण (प्रेशर स्विच इंटिग्रेशन), IP65 संलग्नक
मशीन टूल्स	लेथ, मिलिंग मशीन, ग्राइंडर	1.6A-10A, उच्च घुसखोरी सहन करणे, वारंवार सुरू होणे (AC-4)
साहित्य हाताळणी	क्रेन, hoists, conveyors, लिफ्ट	10A-63A, रोटरी हँडल, लॉक करण्यायोग्य बंद, यांत्रिक इंटरलॉकिंग
अन्न आणि पेय	मिक्सर, ग्राइंडर, पॅकेजिंग मशीन	2.5A-16A, स्टेनलेस स्टीलचे सामान, वॉशडाउन ड्यूटी
अक्षय ऊर्जा	सोलर ट्रॅकिंग मोटर्स, विंड टर्बाइन सहाय्यक	1A-10A, विस्तारित तापमान श्रेणी (-25°C ते +70°C)
तेल आणि वायू	ड्रिलिंग रिग सहाय्यक, पंप जॅक	25A-100A, उष्णकटिबंधीय (T2), गंज-प्रतिरोधक, उच्च शॉक प्रतिरोध

उत्पादन प्रक्रिया आणि उत्पादन कार्यप्रवाह

अचूक उत्पादन अनुक्रम

कच्चा माल IQC → बायमेटेलिक एलिमेंट उत्पादन → इलेक्ट्रोमॅग्नेटिक कॉइल विंडिंग → कॉन्टॅक्ट सिस्टम फॅब्रिकेशन → आर्क चुट असेंब्ली → मेकॅनिझम इंटिग्रेशन → कॅलिब्रेशन आणि टेस्टिंग → अंतिम असेंब्ली → गुणवत्ता पडताळणी → पॅकेजिंग

क्रिटिकल मॅन्युफॅक्चरिंग टप्पे

स्टेज	प्रक्रिया तपशील	गुणवत्ता नियंत्रण बिंदू
द्विधातू घटक उत्पादन	इनकोनेल/पॅसिव्हेटेड स्टील कंपोझिट रोलिंग, विक्षेपण वैशिष्ट्यांसाठी उष्णता उपचार, आकारासाठी मुद्रांकन, कॅलिब्रेशन मार्किंग	विक्षेपण दर 0.15-0.25mm/°C, ट्रिप तापमान ±3% सहनशीलता, 200°C वर स्थिरता चाचणी 1000h
इलेक्ट्रोमॅग्नेटिक कॉइल मॅन्युफॅक्चरिंग	कॉपर वायर विंडिंग (0.3-0.8 मिमी), व्हॅक्यूम वार्निश गर्भाधान, चुंबकीय कोर असेंबली	DC प्रतिकार ±5%, डायलेक्ट्रिक ताकद 2kV/1min, पिकअप/ड्रॉपआउट व्होल्टेज चाचणी
थर्मल ट्रिप कॅलिब्रेशन	अचूक वर्तमान इंजेक्शनसह स्वयंचलित कॅलिब्रेशन स्टेशन, तापमान कक्ष (-20°C ते +60°C)	सहलीची वेळ 1.05×Ir, 1.25×Ir, 6×Ir रेकॉर्ड, ±10% सहिष्णुता, कायम चिन्हांकन
चुंबकीय ट्रिप सेटिंग	सोलनॉइड एअर गॅप ऍडजस्टमेंट, स्प्रिंग प्री-लोड कॅलिब्रेशन, सेटिंग नंतर सीलबंद	12-14×Ir ±10%, <20ms ऑपरेशन, छेडछाड-प्रूफ सीलिंग येथे त्वरित सहल
संपर्क प्रणाली असेंब्ली	चांदी-मिश्रधातू (AgNi किंवा AgCdO) संपर्क तांबे वाहकांना ब्रेझ केलेले, क्रिया भूमिती पुसणे	संपर्क प्रतिकार <1mΩ, कठोरता HV 100-150, ब्रेझिंग स्ट्रेंथ >50MPa
आर्क चुट एकत्रीकरण	सिरॅमिक स्प्लिटर प्लेट्स (6-12 प्लेट्स), आर्क रनर संरेखन, डियोनाइझिंग चेंबर असेंबली	डायलेक्ट्रिक स्ट्रेंथ >2.5kV, आर्क क्वेंचिंग <10ms at 400V, मितीय ±0.1mm
अंतिम यंत्रणा विधानसभा	टॉगल/पुश बटण यंत्रणा, ट्रिप-फ्री ओव्हरराइड, कॉन्टॅक्ट प्रेशर स्प्रिंग्स, हँडल लिंकेज	यांत्रिक सहनशक्ती 100,000 ऑपरेशन्स, संपर्क दाब 5-10N, बाउंस वेळ <3ms
सर्वसमावेशक चाचणी	प्राथमिक इंजेक्शन चाचणी (0.5-1000A), वेळ-वर्तमान वक्र सत्यापन, फेज अपयश सिम्युलेशन	100% स्वयंचलित चाचणी, डेटा लॉगिंग, QR कोड शोधण्यायोग्यता

प्राथमिक कच्चा माल आणि घटक तपशील

घटक	साहित्य तपशील	पुरवठादार मानके	मुख्य गुणधर्म
द्विधातु पट्टी	इनकोनेल 718/पॅसिव्हेटेड स्टील कंपोझिट (ASTM TM2) किंवा पितळ/स्टील	ASTM B388, IEC 60404	विक्षेपण दर 0.2mm/°C, स्थिरता ±3% 20 वर्षांमध्ये, रेंगाळण्याची प्रतिकारशक्ती
इलेक्ट्रोमॅग्नेटिक कॉइल	तांब्याची तार वर्ग F (155°C) किंवा वर्ग H (180°C)	IEC 60317, NEMA MW 35	ब्रेकडाउन व्होल्टेज >2kV, सोल्डरबिलिटी 390°C/2s, लवचिकता
चुंबकीय कोर	सिलिकॉन स्टील लॅमिनेशन (0.35-0.5 मिमी) किंवा घन लोह	IEC 60404-8, JIS C 2552	उच्च पारगम्यता, कमी शिल्लक, सातत्यपूर्ण पिकअप वैशिष्ट्ये
मुख्य संपर्क	इलेक्ट्रोलाइटिक कॉपर (Cu-ETP) + AgNi 90/10 किंवा AgCdO टिप्स	ASTM B152, IEC 60368	चालकता ≥100% IACS, आर्क इरोशन रेझिस्टन्स, अँटी-वेल्डिंग
स्प्रिंग्सशी संपर्क साधा	बेरिलियम कॉपर (CuBe2) किंवा स्टेनलेस स्टील 301	ASTM B196	थकवा जीवन>100,000 चक्र, सातत्यपूर्ण दाब 5-10N
आर्क चुट प्लेट्स	स्टीटाइट सिरॅमिक किंवा ॲल्युमिना (Al₂O₃ 95%)	IEC 60672	उष्णता प्रतिरोध >1000°C, डायलेक्ट्रिक ताकद >15kV/mm
आर्क धावपटू	कॉपर-टंगस्टन (CuW) किंवा कॉपर प्लेटिंग असलेले स्टील	ASTM B702	आर्क इरोशन रेझिस्टन्स, मॅग्नेटिक आर्क डिफ्लेक्शन
मोल्डेड केस	BMC (DMC-2) थर्मोसेटिंग प्लास्टिक किंवा PA66 GF30	IEC 60664-1, UL 94 V-0	ट्रॅकिंग इंडेक्स >600V, उष्णता प्रतिरोधक 180°C, प्रभाव >7 kJ/m²
ऑपरेटिंग यंत्रणा	झिंक-प्लेटेड स्टील किंवा स्टेनलेस स्टील 304	ISO 898-1, ASTM A240	तन्य शक्ती >400MPa, गंज प्रतिरोधक, पोशाख-प्रतिरोधक
टर्मिनल्स	टिन प्लेटिंगसह पितळ C36000 किंवा तांबे C11000 (5-8μm)	ASTM B16/B187	वर्तमान घनता 1.0-1.5 A/mm², टॉर्क 1.5-3.0Nm सहन करते

मानकांचे पालन आणि चाचणी प्रोटोकॉल

आंतरराष्ट्रीय मानक फ्रेमवर्क

मानक	व्याप्ती	लागू रेटिंग
IEC 60947-2	लो-व्होल्टेज स्विचगियर - सर्किट-ब्रेकर	शॉर्ट-सर्किट संरक्षण, ब्रेकिंग क्षमता, अलगाव
IEC 60947-4-1	कॉन्टॅक्टर्स आणि मोटर स्टार्टर्स - इलेक्ट्रोमेकॅनिकल कॉन्टॅक्टर्स आणि मोटर स्टार्टर्स	मोटर सुरू करणे, ओव्हरलोड संरक्षण, संपर्ककर्त्यांसह समन्वय
EN 60947-2 / EN 60947-4-1	युरोपियन सुसंवादी आवृत्त्या	सीई मार्किंग, EU बाजार अनुपालन
GB/T 14048.2 / GB/T 14048.4	चीनी राष्ट्रीय मानके	CCC प्रमाणपत्र, चीन बाजार

अनिवार्य प्रकारच्या चाचण्या (IEC 60947-4-1 आणि IEC 60947-2)

चाचणी श्रेणी	विशिष्ट चाचणी	स्वीकृती निकष
तापमानात वाढ	रेट केलेले Ir वर सतत प्रवाह	टर्मिनल ≤80K (चांदी), ≤65K (बेअर), बाईमेटल ≤85K
डायलेक्ट्रिक गुणधर्म	पॉवर-फ्रिक्वेंसी (2kV-2.5kV/1min), आवेग (6kV-8kV)	ब्रेकडाउन नाही, फ्लॅशओव्हर नाही
ओव्हरलोड संरक्षण	1.05×Ir (ट्रिप 2h नाही), 1.25×Ir (ट्रिप ≤2h), 1.5×Ir (ट्रिप <4 मिनिट)	पारंपारिक ट्रिपिंग वेळा प्रति ट्रिपिंग वर्ग
शॉर्ट-सर्किट ब्रेकिंग	Icu (अंतिम), Ics (सेवा) रेटेड व्होल्टेजवर	100kA @ 400V (कॉम्पॅक्ट), 15-50kA @ 400V (पॉवर रेंज)
समन्वय	SCPD सह टाइप 1 किंवा टाइप 2	प्रकार 2: कोणतेही नुकसान नाही, त्वरित पुन्हा ऑपरेशन
फेज अयशस्वी संवेदनशीलता	0.9×Ir वर सिंगल-फेज ऑपरेशन	10 च्या आत ट्रिप, मोटर सिंगल-फेजिंग प्रतिबंधित करते
यांत्रिक सहनशक्ती	100,000 नो-लोड ऑपरेशन्स	<5% पॅरामीटर ड्रिफ्ट, कोणतेही यांत्रिक बिघाड नाही
विद्युत सहनशक्ती	100,000 AC-3 ऑपरेशन्स (0.63-32A)	संपर्क परिधान <50%, सहलीची वैशिष्ट्ये राखली जातात
पर्यावरणीय	ओलसर उष्णता (IEC 60068-2-30), थंड, कोरडी उष्णता	कंडिशनिंग नंतर कार्यशील, गंज नाही
EMC	रेडिएटेड/संचालित हस्तक्षेपास प्रतिकारशक्ती (इलेक्ट्रॉनिक प्रकार)	कोणताही उपद्रव ट्रिपिंग नाही, EN 60947-4-1 Annex L

फॅक्टरी गुणवत्ता नियंत्रण आणि तपासणी मानके

इनकमिंग मटेरियल QC (IQC)

साहित्य	तपासणी आयटम	नमुना योजना	उपकरणे
द्विधातूच्या पट्ट्या	विक्षेपण दर, प्रतिकार, स्थिरता, आयामी सहिष्णुता	प्रति बॅच, नमुना चाचणी	थर्मल ओव्हन, डिफ्लेक्शन गेज, रेझिस्टन्स ब्रिज
Enameled वायर	व्यास, इन्सुलेशन जाडी, ब्रेकडाउन व्होल्टेज, लवचिकता	AQL 0.65	मायक्रोमीटर, डायलेक्ट्रिक टेस्टर, लांबण परीक्षक
चांदी संपर्क टिपा	शुद्धता, घनता, कडकपणा, ब्रेझिंग मिश्र धातु सुसंगतता	प्रति बॅच	स्पेक्ट्रोमीटर, हार्डनेस टेस्टर, मेटलर्जिकल मायक्रोस्कोप
प्लास्टिक संयुगे	काचेची सामग्री, चिकटपणा, उपचार वैशिष्ट्ये, ज्वलनशीलता	प्रति बॅच	मेल्ट फ्लो इंडेक्सर, DSC, UL 94 चाचणी उपकरणे
स्टील घटक	कडकपणा, तन्य शक्ती, मितीय सहिष्णुता	AQL 1.0	रॉकवेल कडकपणा परीक्षक, तन्य मशीन, सीएमएम

इन-प्रोसेस गुणवत्ता नियंत्रण (IPQC)

स्टेशन	नियंत्रण पॅरामीटर्स	वारंवारता	पद्धत
बायमेटल कॅलिब्रेशन	ट्रिप तापमान, संदर्भ तापमानात विक्षेपण, चिन्हांकन	प्रत्येक युनिट	वर्तमान इंजेक्शनसह स्वयंचलित कॅलिब्रेशन स्टेशन
गुंडाळी वळण	वळते संख्या, तणाव, प्रतिकार, इन्सुलेशन	प्रत्येक युनिट	फीडबॅकसह स्वयंचलित विंडिंग मशीन, ओममीटर
चुंबकीय ट्रिप सेटिंग	एअर गॅप, स्प्रिंग प्री-लोड, तात्काळ ट्रिप करंट	प्रत्येक युनिट	प्राथमिक इंजेक्शन टेस्टर (50-1000A), वेळेचे मापन
संपर्क विधानसभा	संपर्क अंतर, दाब, संरेखन, प्रतिकार	प्रत्येक 100 युनिट्स	फोर्स गेज, मायक्रो-ओममीटर, ऑप्टिकल तुलनाकर्ता
यंत्रणा एकत्रीकरण	टॉगल फोर्स, ट्रिप-फ्री फंक्शन, हँडल ऑपरेशन	प्रत्येक युनिट	ऑटोमेटेड फंक्शनल टेस्टर, फोर्स-डिस्प्लेसमेंट वक्र

अंतिम गुणवत्ता नियंत्रण (FQC) आणि आउटगोइंग QC (OQC)

चाचणी आयटम	मानक	नमुना आकार
थर्मल ट्रिप सत्यापन	1.05×Ir (ट्रिप नाही), 1.25×Ir (ट्रिप), वेळ रेकॉर्डिंग	100%
चुंबकीय ट्रिप सत्यापन	12-14×I तात्कालिक सहल, <20ms	100%
फेज अपयश चाचणी	सिंगल-फेज ऑपरेशन, 10 च्या आत ट्रिप	100%
डायलेक्ट्रिक व्होल्टेज सहन करते	2kV AC/1मि	100%
इन्सुलेशन प्रतिकार	>100MΩ @ 500V DC	100%
संपर्क प्रतिकार	प्रति पोल <1mΩ	100%
यांत्रिक ऑपरेशन	10 ऑन-ऑफ सायकल, सुरळीत ऑपरेशन	100%
व्हिज्युअल आणि मितीय तपासणी	गंभीर परिमाणांवर शून्य दोष	100%
कायमस्वरूपी चिन्हांकित करणे	सॉल्व्हेंट पुसणे, ओरखडा चाचणी	AQL 1.0
पॅकेजिंग अखंडता	ड्रॉप चाचणी, कंपन (ISTA 3A)	प्रति लॉट

उत्पादन पायाभूत सुविधा आणि उत्पादन क्षमता

प्रगत उत्पादन उपकरणे

उपकरणे श्रेणी	मशीन तपशील	कार्य	क्षमता
बायमेटल उत्पादन लाइन	प्रेसिजन रोलिंग मिल, उष्णता उपचार भट्टी, स्टॅम्पिंग प्रेस	बायमेटेलिक स्ट्रिप मॅन्युफॅक्चरिंग, कॅलिब्रेशन	50,000 पट्ट्या/दिवस
स्वयंचलित कॅलिब्रेशन	तापमान कक्षांसह 6-स्टेशन रोटरी कॅलिब्रेशन सिस्टम	थर्मल ट्रिप कॅलिब्रेशन (-20°C ते +60°C)	2,000 युनिट्स/दिवस
प्राथमिक इंजेक्शन चाचणी	1000A प्राथमिक वर्तमान इंजेक्शन सेट	वेळ-वर्तमान वक्र सत्यापन	500 युनिट/तास
कॉइल वळण	तणाव नियंत्रणासह सीएनसी वळण मशीन	इलेक्ट्रोमॅग्नेटिक कॉइल उत्पादन	10,000 कॉइल/दिवस
Brazing शी संपर्क साधा	नियंत्रित वातावरणातील ब्रेझिंग भट्टी (H₂/N₂)	तांबे वाहकांना चांदीची टीप ब्रेजिंग	5,000 संपर्क/तास
विधानसभा	कामगार असेंब्ली सेल	यंत्रणा असेंब्ली, कॅलिब्रेशन, चाचणी	प्रति ओळ 3,000 युनिट्स/दिवस
सहनशक्ती चाचणी	मेकॅनिकल/इलेक्ट्रिकल लाइफ टेस्ट बेंच (100,000 सायकल)	जीवन पडताळणी, परिधान निरीक्षण	200 युनिट्स एकाच वेळी
पर्यावरण चाचणी	तापमान/आर्द्रता कक्ष, कंपन सारण्या	IEC 60068-2 अनुपालन पडताळणी	100 युनिट्स/दिवस

उत्पादन क्षमता आणि लीड टाइम्स

उत्पादन श्रेणी	मासिक क्षमता	मानक लीड वेळ	त्वरित ऑर्डर क्षमता
कॉम्पॅक्ट MPCB (0.63A-25A)	100,000 युनिट्स	४-५ आठवडे	3 दिवस (स्टॉक घटक)
मानक MPCB (0.1A-32A)	80,000 युनिट्स	४-५ आठवडे	5 दिवस
पॉवर MPCB (10A-63A)	60,000 युनिट्स	४-५ आठवडे	7 दिवस
हेवी-ड्यूटी MPCB (40A-100A)	20,000 युनिट्स	४-५ आठवडे	10 दिवस
इलेक्ट्रॉनिक MPCB (25A-150A)	20,000 युनिट्स	४-५ आठवडे	7 दिवस

अभियांत्रिकी आणि तांत्रिक संघ रचना

विभाग	कर्मचारी	निपुणता	जबाबदाऱ्या
R&D अभियांत्रिकी	5 अभियंते	मोटर संरक्षण अल्गोरिदम, द्विधातू सामग्री, इलेक्ट्रोमॅग्नेटिक डिझाइन, चाप शमन	नवीन उत्पादन विकास, थर्मल मॉडेलिंग, पेटंट पोर्टफोलिओ (40+ पेटंट)
प्रक्रिया अभियांत्रिकी	18 अभियंते	प्रिसिजन कॅलिब्रेशन, ऑटोमेटेड असेंब्ली, लीन मॅन्युफॅक्चरिंग, इंडस्ट्री 4.0	उत्पादन ऑप्टिमायझेशन, SOP दस्तऐवजीकरण, उत्पन्न सुधारणा (>99.5%)
चाचणी आणि प्रमाणीकरण	15 अभियंते	उच्च-वर्तमान चाचणी, मोटर सिम्युलेशन, पर्यावरण चाचणी, EMC	प्रकार चाचणी समन्वय (IEC 60947-4-1), अपयश विश्लेषण, प्रमाणन
अर्ज अभियांत्रिकी	10 अभियंते	मोटर प्रारंभ गणना, समन्वय अभ्यास, फील्ड कमिशनिंग	ग्राहक तांत्रिक समर्थन, योजना डिझाइन, मोटर संरक्षण प्रशिक्षण
गुणवत्ता हमी	30 तंत्रज्ञ	ISO 9001, IATF 16949, सांख्यिकी प्रक्रिया नियंत्रण (SPC), मेट्रोलॉजी	पुरवठादार ऑडिट, प्रक्रिया ऑडिट, सुधारात्मक कृती, कॅलिब्रेशन प्रयोगशाळा

प्रमाणपत्रे आणि अनुपालन दस्तऐवजीकरण

प्रमाणन	जारी करणारा शरीर	व्याप्ती	वैधता
ISO 9001:2015	झोंगडा हुआन	गुणवत्ता व्यवस्थापन प्रणाली	वार्षिक पाळत ठेवणे
IEC 60947-2 प्रकार चाचणी	SGS	सर्किट ब्रेकर कामगिरी	प्रति उत्पादन मालिका
सीई मार्किंग	अधिसूचित शरीर	EU बाजारात प्रवेश	डिझाइनवर अवलंबून
CCC (चीन)	CQC	चीनी अनिवार्य प्रमाणपत्र	5 वर्षांची वैधता

आमची MPCB मॅन्युफॅक्चरिंग वेगळी का आहे

आमची उत्पादन सुविधा मोटार संरक्षण तंत्रज्ञानातील 20 वर्षांच्या स्पेशलायझेशनचे प्रतिनिधित्व करते, जे याद्वारे जागतिक मानकांपेक्षा अधिक असलेले MPCB वितरित करते:

अनुलंब एकीकरण: घरातील बायमेटेलिक घटकांचे उत्पादन, अचूक कॅलिब्रेशन आणि इलेक्ट्रोमॅग्नेटिक कॉइलचे उत्पादन पूर्ण गुणवत्ता नियंत्रण आणि जलद सानुकूलन सुनिश्चित करते

प्रगत कॅलिब्रेशन तंत्रज्ञान: तापमान कक्षांसह 6-स्टेशन स्वयंचलित कॅलिब्रेशन प्रणाली (-20°C ते +60°C) संपूर्ण ऑपरेटिंग रेंजमध्ये ±3% ट्रिप अचूकता प्राप्त करते

चाचणी पायाभूत सुविधा: प्राथमिक इंजेक्शन चाचणी (1000A क्षमता), 100,000-सायकल सहनशक्ती पडताळणी आणि सर्वसमावेशक पर्यावरणीय सिम्युलेशनमध्ये $3M+ ची गुंतवणूक

मोटर-विशिष्ट कौशल्य: मोटर सुरू करण्याची वैशिष्ट्ये, थर्मल वक्र आणि कॉन्टॅक्टर्स आणि सॉफ्ट स्टार्टर्ससह समन्वय आवश्यकतांची सखोल माहिती

सानुकूलन क्षमता: विशेष वर्तमान सेटिंग्जपासून अनन्य माउंटिंग कॉन्फिगरेशन्स आणि सहायक संपर्क व्यवस्थांपर्यंत—तुमच्या मोटर संरक्षण आवश्यकतांनुसार अभियांत्रिकी

CDADA हा चीनमधील मोटर संरक्षण सर्किट ब्रेकर निर्माता आणि पुरवठादार आहे. आमचा कारखाना विविध उद्योगांना सेवा देतो जसे की पॉवर सिस्टम, बिल्डिंग ऑटोमेशन आणि औद्योगिक उत्पादन, लवचिक OEM/ODM सोल्यूशन्स ऑफर करतो.
