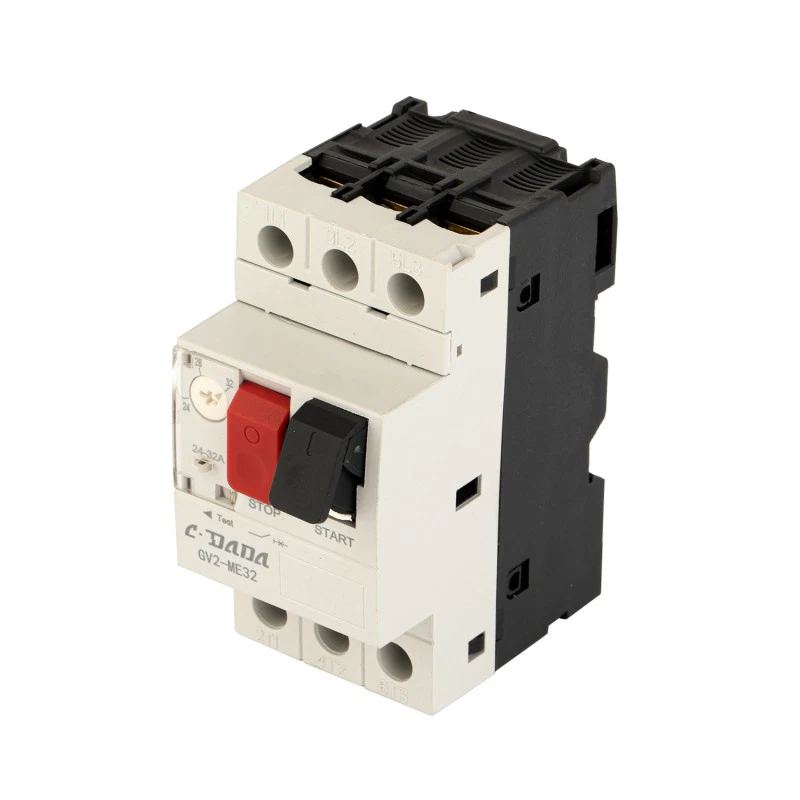

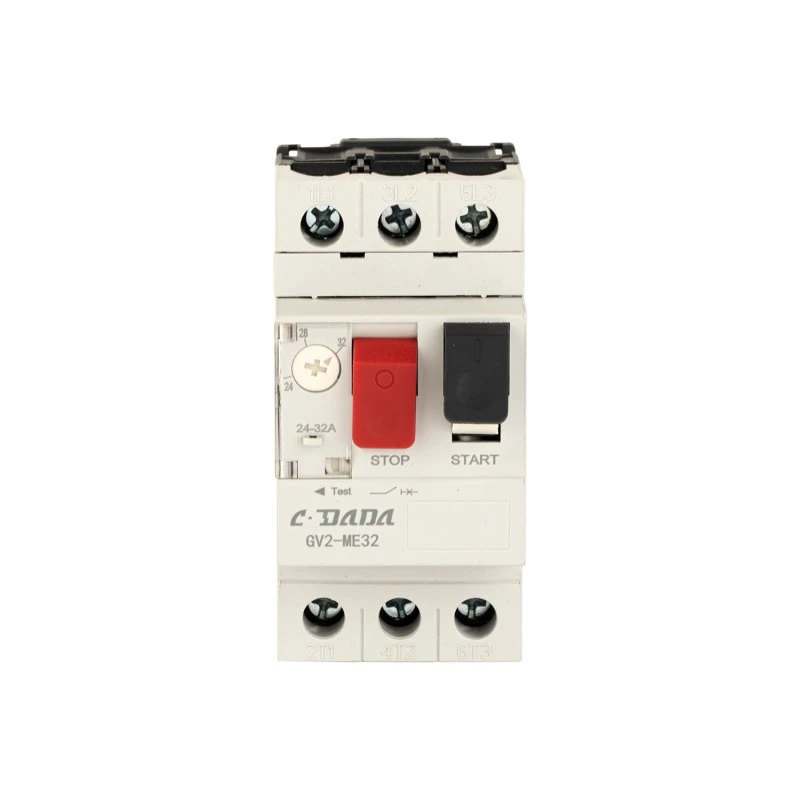

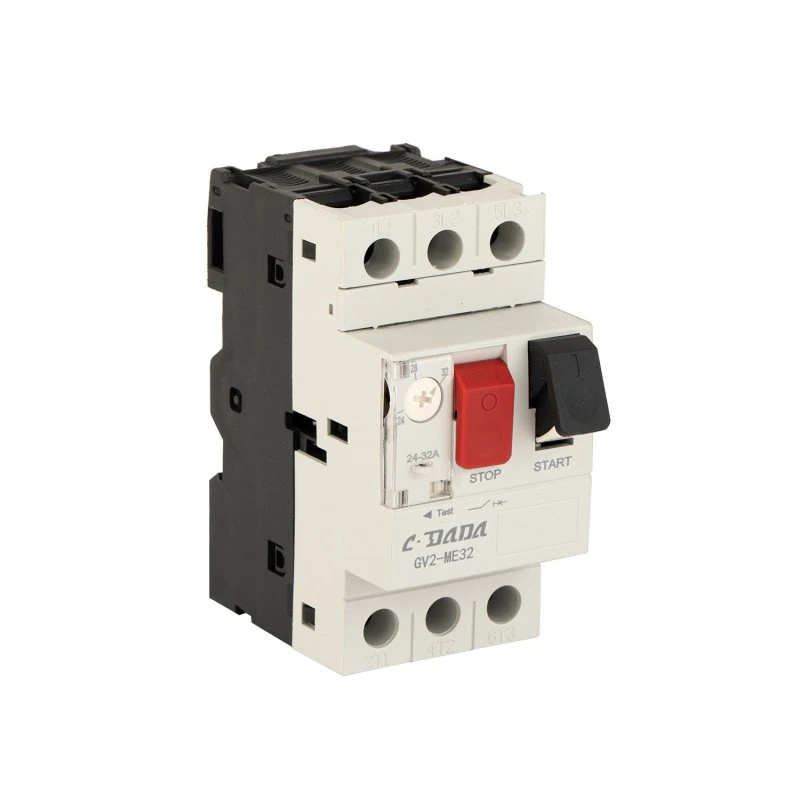

GV2 2P मोटर प्रोटेक्शन सर्किट ब्रेकर

CDADA GV2 2P मोटर प्रोटेक्शन सर्किट ब्रेकर (MPCB) सह मोटार संरक्षण सोपे करा, हे शांघाय DADA इलेक्ट्रिक CO., LTD द्वारे इंजिनियर केलेले उच्च-परिशुद्धता, कॉम्पॅक्ट सोल्यूशन. पुढील पिढीचे तंत्रज्ञान प्लॅटफॉर्म आणि पूर्णपणे स्वयंचलित उत्पादन वापरणे. सिंगल-फेज किंवा टू-फेज मोटर सर्किट्ससाठी डिझाइन केलेले, GV2 2P ओव्हरलोड, शॉर्ट-सर्किट, फेज-लॉस (सेट्समध्ये वापरल्यास 3-फेज ऍप्लिकेशनसाठी) आणि एका DIN-रेल्वे माउंट केलेल्या डिव्हाइसमध्ये अलगाव कार्ये एकत्रित करते.

0.1A ते 32A च्या समायोज्य सेटिंग श्रेणीसह, सभोवतालच्या तापमानातील फरकांसाठी थर्मल नुकसानभरपाई आणि 690V चे रेट केलेले इन्सुलेशन व्होल्टेज, हे पंप, पंखे, कंप्रेसर, कन्व्हेयर आणि HVAC प्रणालींमधील लहान मोटर्ससाठी विश्वसनीय संरक्षण सुनिश्चित करते. CE मानकांनुसार प्रमाणित, 110,000 मेकॅनिकल आणि इलेक्ट्रिकल ऑपरेशन्स वैशिष्ट्यीकृत आणि ऑक्झिलरी कॉन्टॅक्ट्स, शंट रिलीझ आणि अंडरव्होल्टेज रिलीझ यासारख्या पर्यायी ॲक्सेसरीजसह सुसज्ज, CDADA GV2 MPCB स्पेस-सेव्हिंग 2-पोल फॉरमॅटमध्ये औद्योगिक-श्रेणी कामगिरी प्रदान करते.

मुख्य तपशील

मॉडेल मालिका: GV2 2P MPCB

ब्रँड: CDADA | निर्माता: शांघाय DADA इलेक्ट्रिक कंपनी, लि

प्रमाणन: CE

पोल: 2P (सिंगल-फेज मोटर्ससाठी किंवा 3-फेज प्रोटेक्शन सेटचा भाग म्हणून आदर्श)

वर्तमान श्रेणी सेट करणे: 0.1A - 32A (डायलद्वारे समायोजित करण्यायोग्य)

फ्रेम रेटिंग: 32A

रेटेड ऑपरेटिंग व्होल्टेज: 690V AC

रेटेड इन्सुलेशन व्होल्टेज (Ui): 690V

इंपल्स विसस्टँड व्होल्टेज (Uimp): 6000V

ऑपरेटिंग वारंवारता: 50/60Hz

ट्रिप क्लास: 10A (सामान्य-उद्देश मोटर्ससाठी मानक)

संरक्षण कार्ये:

★ थर्मल ओव्हरलोड संरक्षण

★ शॉर्ट सर्किट संरक्षण

★ फेज-लॉस प्रोटेक्शन* (*जेव्हा 3-पोल कॉन्फिगरेशन किंवा समन्वित सेटमध्ये वापरले जाते)

★ अलगाव कार्य (दृश्यमान ब्रेक)

★ अंगभूत तापमान भरपाई

यांत्रिक जीवन: 110,000 ऑपरेशन्स

इलेक्ट्रिकल लाइफ (AC-3, 400V): 110,000 ऑपरेशन्स

टाइटनिंग टॉर्क: 1.7 N·m

ऑपरेशन प्रकार: स्पष्ट ट्रिप इंडिकेटरसह पुश-बटण चालू/बंद

माउंटिंग: 35 मिमी डीआयएन रेल

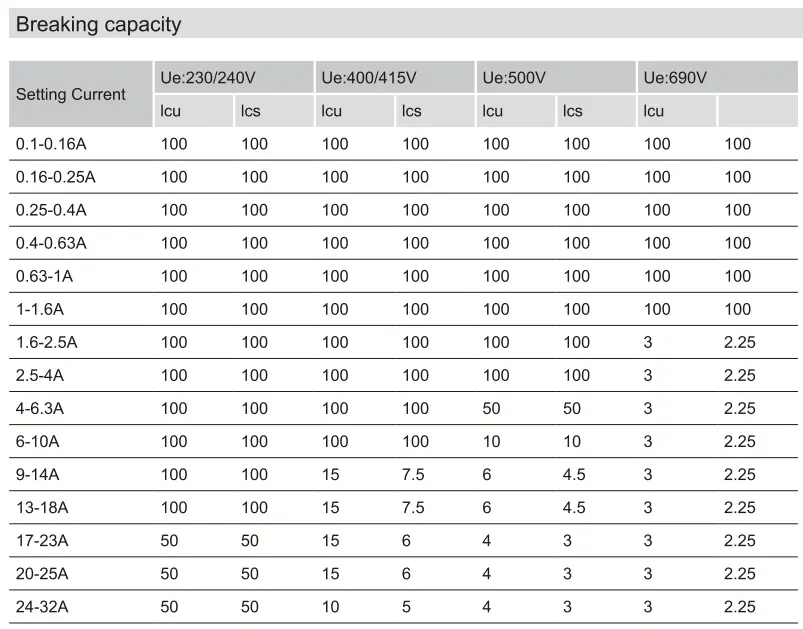

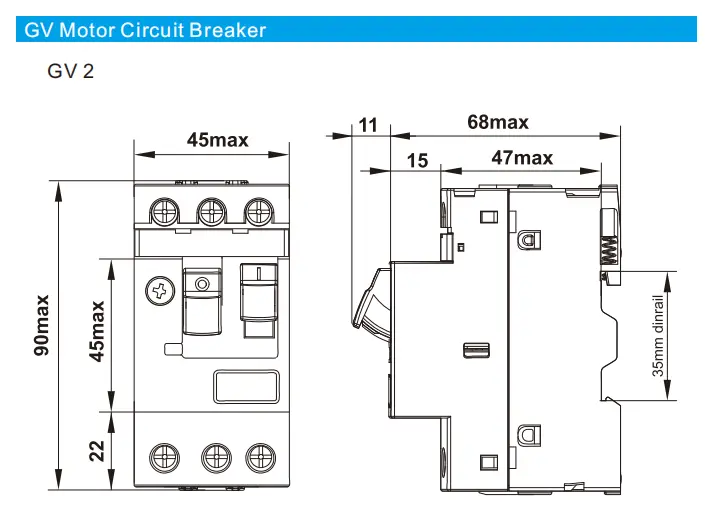

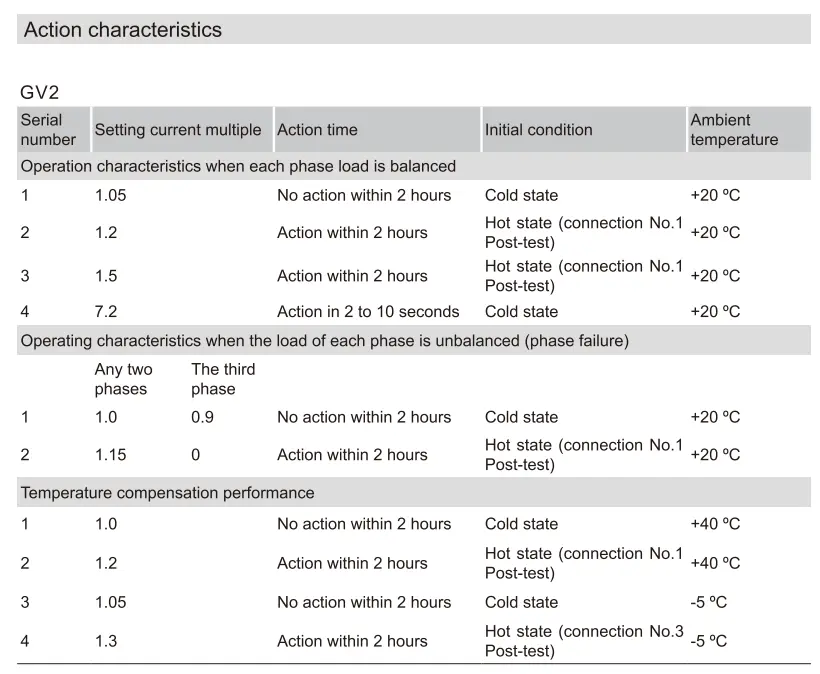

तांत्रिक डेटा शीट

CDADA GV2 2P मोटर प्रोटेक्शन सर्किट ब्रेकर का निवडावे?

★ सर्व-इन-वन मोटर संरक्षण

सर्किट ब्रेकर + थर्मल ओव्हरलोड रिले + आयसोलेटर एकत्र करते—वेगळ्या घटकांची गरज दूर करते.

★ अचूकता आणि स्थिरता

तापमान-भरपाईची यंत्रणा सभोवतालच्या बदलांची पर्वा न करता सातत्यपूर्ण ट्रिपिंग सुनिश्चित करते (उदा. गरम कार्यशाळा किंवा थंड तळघर).

★ उच्च टिकाऊपणा

110,000 यांत्रिक/विद्युत चक्र—दीर्घकालीन विश्वासार्हतेमध्ये अनेक प्रतिस्पर्ध्यांना मागे टाकत.

★ स्पेस-सेव्हिंग 2P डिझाइन

कॉम्पॅक्ट कंट्रोल पॅनल, OEM मशिनरी आणि रेट्रोफिट प्रकल्पांसाठी आदर्श जेथे पॅनेल रिअल इस्टेट मर्यादित आहे.

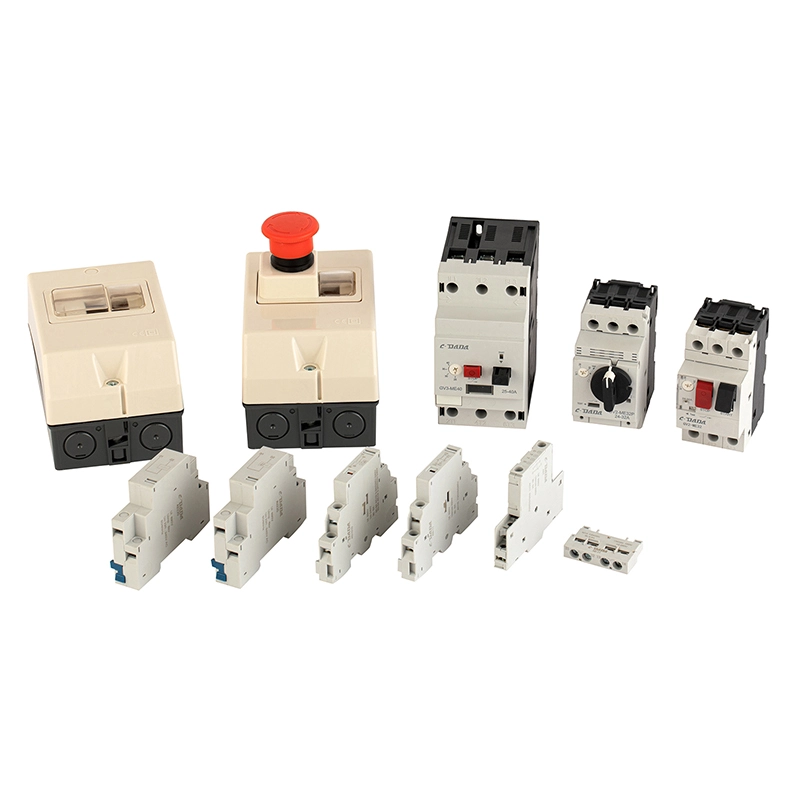

★ पूर्ण ऍक्सेसरी इकोसिस्टम

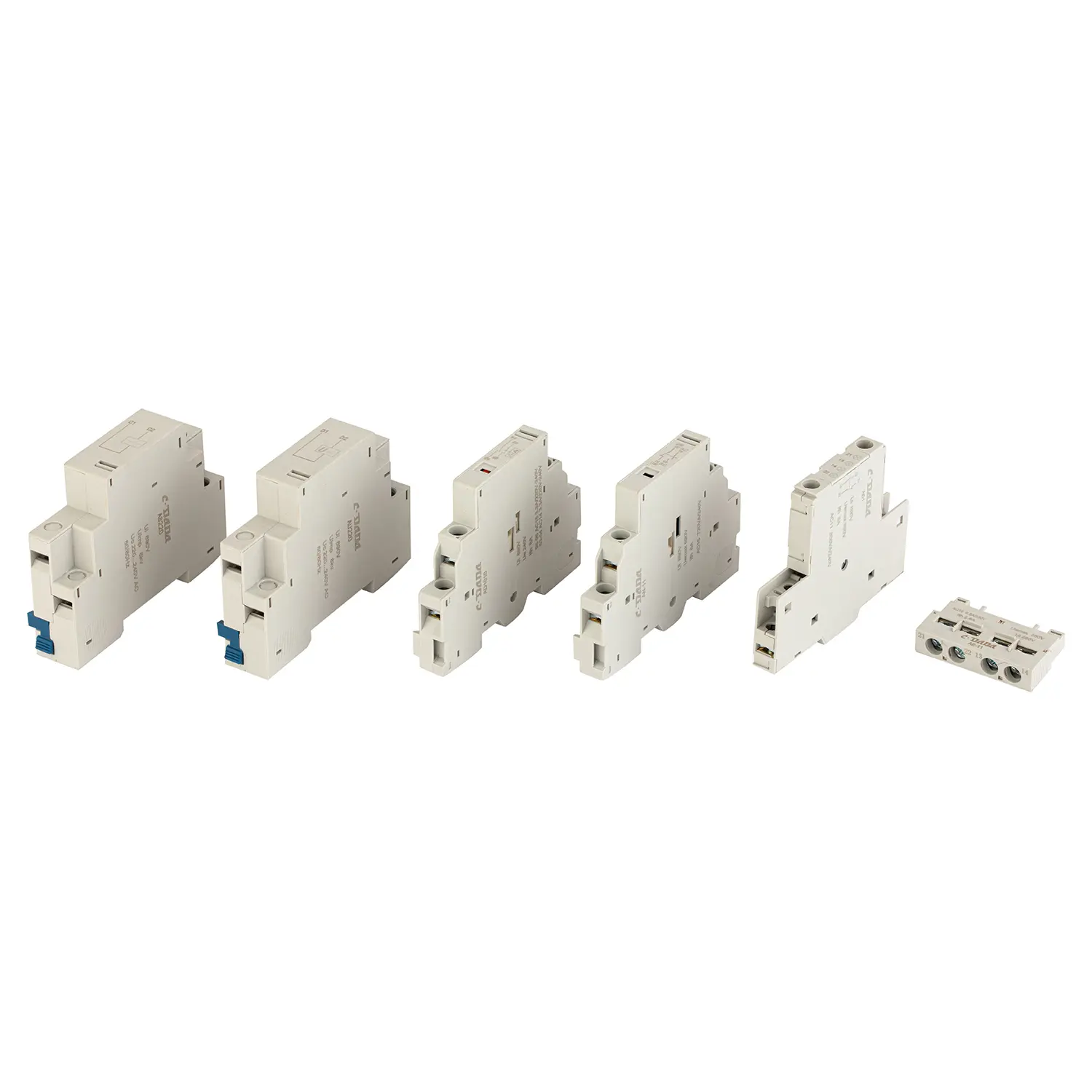

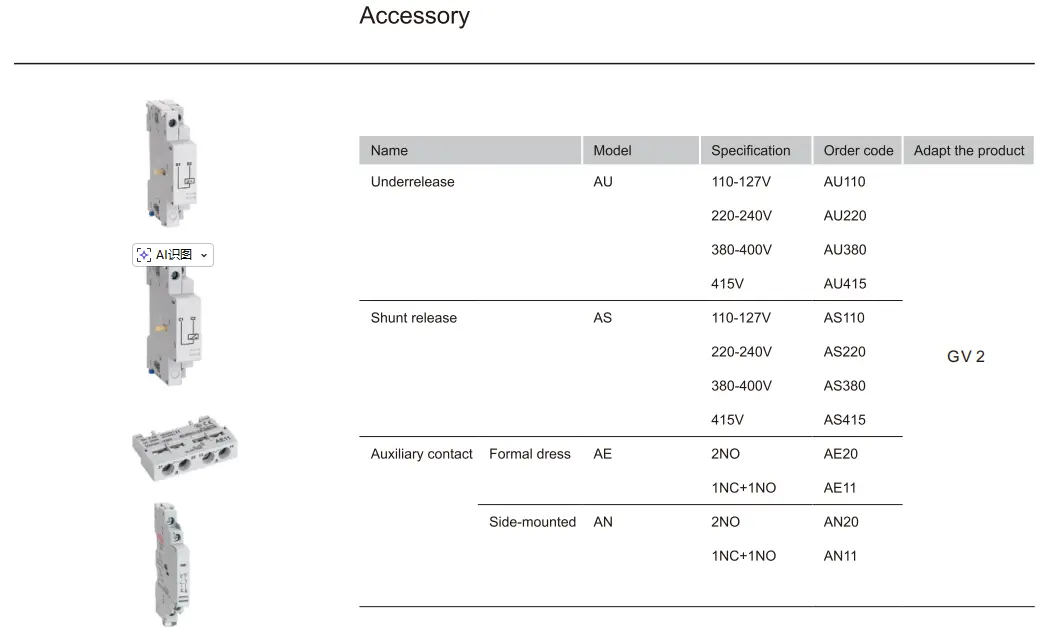

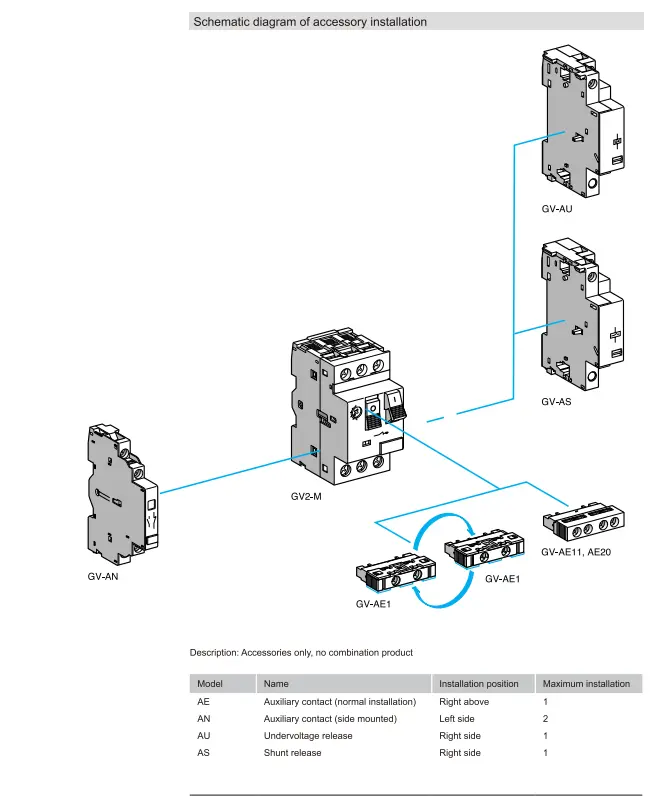

AE (फ्रंट ऑक्झिलरी), AN (साइड ऑक्झिलरी), AU (अंडरव्होल्टेज रिलीझ), AS (शंट ट्रिप) - रिमोट सिग्नलिंग, ऑटो-शटडाउन किंवा पीएलसी एकत्रीकरण सक्षम करते.

★  जागतिक अनुपालन

690V रेटिंगसह CE प्रमाणित-युरोपियन, आशियाई, आफ्रिकन आणि लॅटिन अमेरिकन मार्केटसाठी योग्य.

★ स्वयंचलित उत्पादन उपकरणे, प्रमाणित कार्यपद्धती, कठोर इनकमिंग मटेरियल तपासणी, प्रक्रियेतील चाचणी आणि गंभीर पॅरामीटर्ससाठी अंतिम 100% कार्यात्मक चाचणी याद्वारे सातत्य सुनिश्चित केले जाते.

ठराविक अनुप्रयोग

सिंगल-फेज मोटर्स: पंप, गॅरेज दरवाजा उघडणारे, छोटे कंप्रेसर

OEM मशीनरी: पॅकेजिंग मशीन, अन्न प्रक्रिया उपकरणे

HVAC प्रणाली: फॅन कॉइल युनिट्स, लहान चिलर

बिल्डिंग ऑटोमेशन: लिफ्ट सहाय्यक, वायुवीजन नियंत्रणे

रेट्रोफिट प्रकल्प: एकात्मिक MPCB सह फ्यूज + थर्मल रिले बदलणे

वारंवार विचारले जाणारे प्रश्न

Q1: MPCB आणि मानक सर्किट ब्रेकरमध्ये काय फरक आहे?

A1: GV2 सारखा मोटर प्रोटेक्शन सर्किट ब्रेकर (MPCB) पुरवतो:

● समायोज्य थर्मल ओव्हरलोड संरक्षण (मोटर FLC शी जुळलेले)

● चुंबकीय शॉर्ट-सर्किट संरक्षण

● फेज-लॉस डिटेक्शन (3P आवृत्त्यांमध्ये)

● अलगाव कार्य

→ मानक MCB फक्त शॉर्ट-सर्किट आणि निश्चित ओव्हरलोड संरक्षण देतात—मोटर-ऑप्टिमाइझ केलेले नाहीत.

Q2: 2P GV2 3-फेज मोटरचे संरक्षण करू शकते?

A2: एकटा नाही. 3-फेज मोटर्ससाठी, तुम्हाला तीन GV2 युनिट्स (प्रति फेज एक) एकत्र समन्वयित करणे आवश्यक आहे किंवा 3P MPCB वापरा. तथापि, 2P GV2 सिंगल-फेज मोटर्स किंवा कंट्रोल सर्किटसाठी योग्य आहे.

Q3: "ट्रिप क्लास 10A" चा अर्थ काय आहे?

A3: ओव्हरलोड अंतर्गत ब्रेकर किती वेगाने ट्रिप करतो हे ते परिभाषित करते. वर्ग 10A म्हणजे ते 10 सेकंदात 7.2× सेट करंटवर ट्रिप करेल—उच्च टॉर्क नसलेल्या स्टँडर्ड स्क्विरल-केज मोटर्ससाठी आदर्श.

Q4: ते खरोखर तापमानाची भरपाई करते का?

A4: होय! बायमेटेलिक स्ट्रिपची थर्मली भरपाई केली जाते, त्यामुळे ट्रिपिंग 0°C वेअरहाऊस किंवा 50°C एन्क्लोजरमध्ये स्थापित केले तरीही अचूक राहते.

Q5: इतर ब्रँडपेक्षा CDADA GV2 का निवडावे?

A5: CDADA ऑफर करते:

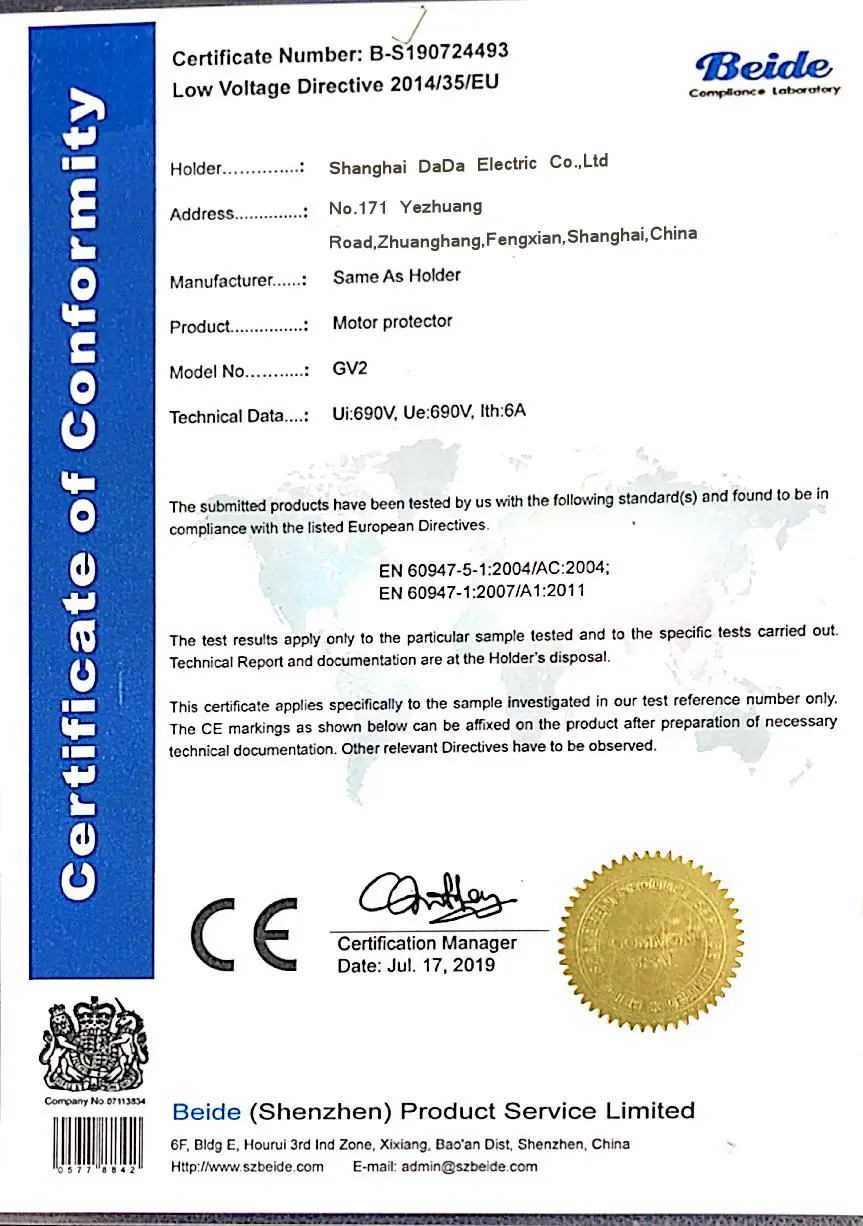

● चाचणी अहवालांसह खरे CE प्रमाणपत्र

● स्वयंचलित उत्पादन → सातत्यपूर्ण गुणवत्ता आणि कमी दोष दर

● पूर्ण ऍक्सेसरी सुसंगतता (AE/AN/AU/AS)

● OEM आणि वितरकांसाठी स्पर्धात्मक किंमत

● इंग्रजीमध्ये जलद तांत्रिक समर्थन आणि दस्तऐवजीकरण
