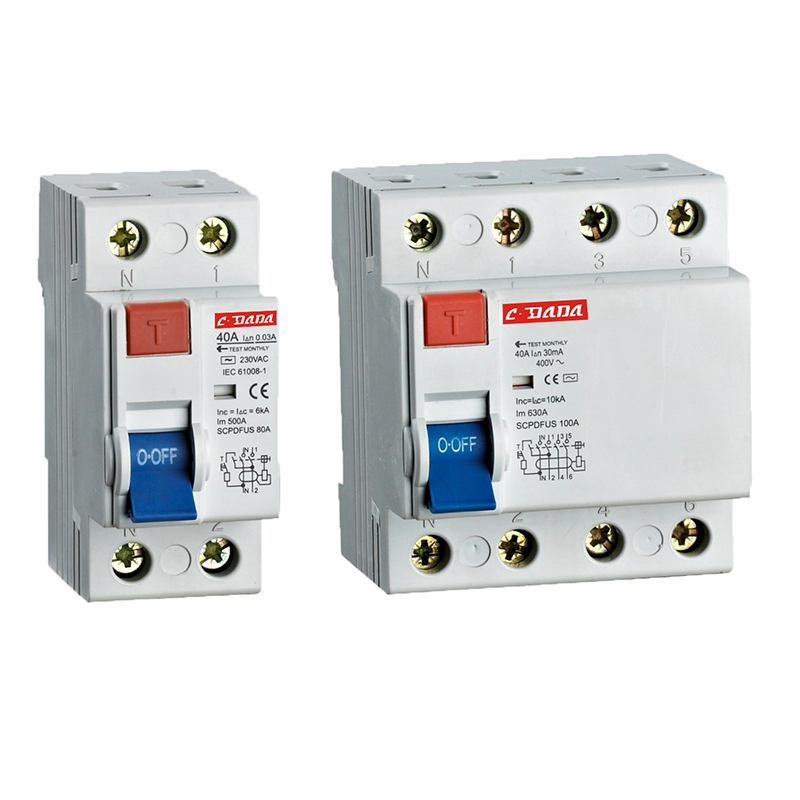

अवशिष्ट वर्तमान सर्किट ब्रेकर म्हणजे काय?

A अवशिष्ट वर्तमान सर्किट ब्रेकर(RCCB) हे लोकांचे आणि मालमत्तेचे विद्युत शॉक, आगीचे धोके आणि गळती करंटपासून संरक्षण करण्यासाठी डिझाइन केलेले एक गंभीर विद्युत सुरक्षा उपकरण आहे. आधुनिक विद्युत प्रणालींमध्ये, जेथे निवासी, व्यावसायिक आणि औद्योगिक भार अधिकाधिक जटिल होत आहेत, सुरक्षित वीज वितरण सुनिश्चित करण्यासाठी RCCBs महत्त्वाची भूमिका बजावतात. हा लेख RCCBs कसे कार्य करतात, ते का आवश्यक आहेत, योग्य मॉडेल कसे निवडायचे, सामान्य प्रतिष्ठापन पद्धती, देखभाल टिपा आणि वास्तविक-जगातील अनुप्रयोग समजून घेण्यासाठी सर्वसमावेशक मार्गदर्शक प्रदान करते. हे वाचकांना व्यावहारिक वेदना बिंदूंचे निराकरण करण्यात मदत करते जसे की उपद्रव ट्रिपिंग, अयोग्य आकारमान आणि सिस्टम सुसंगतता समस्या.

सामग्री सारणी

• 1. अवशिष्ट वर्तमान सर्किट ब्रेकरचा परिचय
• 2. अवशिष्ट वर्तमान सर्किट ब्रेकर कसे कार्य करते
• 3. RCCB चे प्रकार आणि त्यांचे फरक
• 4. मुख्य फायदे आणि संरक्षण यंत्रणा
• 5. आरसीसीबी वि एमसीबी वि आरसीबीओ
• 6. योग्य RCCB कसा निवडावा
• 7. स्थापना मार्गदर्शक तत्त्वे आणि सर्वोत्तम पद्धती
• 8. सामान्य समस्या आणि समस्यानिवारण
• 9. देखभाल आणि चाचणी
• 10. विविध उद्योगांमधील अर्ज
• 11. सुरक्षा मानके आणि अनुपालन
• 12. वारंवार विचारले जाणारे प्रश्न
• 13. निष्कर्ष

1. अवशिष्ट वर्तमान सर्किट ब्रेकरचा परिचय

रेसिड्यूअल करंट सर्किट ब्रेकर (RCCB) हे विद्युत संरक्षण यंत्र आहे जे जेव्हा जेव्हा लाइव्ह आणि न्यूट्रल करंट्समधील असंतुलन शोधते तेव्हा सर्किट डिस्कनेक्ट करते. हे असंतुलन सामान्यत: जमिनीवर वाहणारे गळती प्रवाह सूचित करते, जे मानवांसाठी धोकादायक असू शकते किंवा विद्युत आग होऊ शकते.

मानक संरक्षणात्मक उपकरणांच्या विपरीत, RCCBs ओव्हरलोड किंवा शॉर्ट सर्किट परिस्थितीपासून संरक्षण करत नाहीत. त्याऐवजी, त्यांची प्राथमिक भूमिका म्हणजे अगदी लहान गळतीचे प्रवाह शोधून वैयक्तिक सुरक्षितता सुनिश्चित करणे - अनेकदा 30mA इतके कमी.

2. अवशिष्ट वर्तमान सर्किट ब्रेकर कसे कार्य करते

रेसिड्यूअल करंट सर्किट ब्रेकरचे कार्य तत्त्व किर्चहॉफच्या वर्तमान कायद्यावर आधारित आहे, जे सांगते की सर्किटमध्ये प्रवेश करणाऱ्या विद्युत प्रवाहाने त्यास सोडलेल्या करंटच्या समान असणे आवश्यक आहे. जर काही फरक असेल तर ते गळती दर्शवते.

RCCB च्या आत, वर्तमान ट्रान्सफॉर्मर थेट आणि तटस्थ कंडक्टरचे सतत निरीक्षण करतो. सामान्य परिस्थितीत, चुंबकीय क्षेत्र एकमेकांना रद्द करतात. तथापि, जेव्हा गळती होते तेव्हा असंतुलन ट्रिप यंत्रणा ट्रिगर करते.

• सामान्य स्थिती: थेट प्रवाह = तटस्थ प्रवाह
• दोष स्थिती: थेट प्रवाह ≠ तटस्थ प्रवाह
• ट्रिप क्रिया: सर्किट त्वरित डिस्कनेक्ट होते (मिलिसेकंद)

हा जलद प्रतिसाद RCCB ला विद्युत शॉक रोखण्यासाठी अत्यंत प्रभावी बनवतो.

3. RCCB चे प्रकार आणि त्यांचे फरक

वेगवेगळ्या अनुप्रयोगांना वेगवेगळ्या प्रकारचे RCCB आवश्यक असतात. खाली सर्वात सामान्य प्रकारांचे ब्रेकडाउन आहे:

4. मुख्य फायदे आणि संरक्षण यंत्रणा

RCCBs संरक्षणाचे अनेक स्तर प्रदान करतात जे त्यांना आधुनिक विद्युत प्रणालींमध्ये अपरिहार्य बनवतात:

• इलेक्ट्रिक शॉक संरक्षण:सदोष सर्किट्स त्वरित डिस्कनेक्ट करून जीवघेणा अपघात टाळतो.
• आग प्रतिबंधक:वायरिंग जास्त तापू शकणारे गळती प्रवाह थांबवते.
• उपकरणे संरक्षण:पृथ्वीवरील दोषांमुळे होणारे नुकसान कमी करते.
• उच्च संवेदनशीलता:10-30mA इतके कमी गळती शोधते.
• जलद प्रतिसाद वेळ:मिलिसेकंदांमध्ये सहली.

हे फायदे निवासी आणि औद्योगिक विद्युत पायाभूत सुविधांमध्ये RCCB ला आवश्यक बनवतात.

5. आरसीसीबी वि एमसीबी वि आरसीबीओ

बरेच वापरकर्ते RCCB चा MCB आणि RCBO सह गोंधळात टाकतात. खालील सारणी फरक स्पष्ट करते:

अनेक प्रतिष्ठापनांमध्ये, संपूर्ण संरक्षण प्राप्त करण्यासाठी MCB च्या बरोबरीने RCCB चा वापर केला जातो.

6. योग्य RCCB कसा निवडावा

सुरक्षितता आणि प्रणाली कार्यक्षमता सुनिश्चित करण्यासाठी योग्य RCCB निवडणे महत्वाचे आहे. खालील घटकांचा विचार करा:

• रेट केलेले वर्तमान:सिस्टम लोडशी जुळवा (उदा. 25A, 40A, 63A).
• संवेदनशीलता पातळी:वैयक्तिक संरक्षणासाठी 30mA, अग्निसुरक्षेसाठी 100mA–300mA.
• खांबांची संख्या:सिंगल-फेजसाठी 2-पोल, थ्री-फेज सिस्टमसाठी 4-पोल.
• प्रकार निवड:लोड वैशिष्ट्यांवर अवलंबून AC, A, किंवा B.
• ब्रँड विश्वसनीयता:सिद्ध सुरक्षा रेकॉर्डसह प्रमाणित उत्पादक निवडा.

7. स्थापना मार्गदर्शक तत्त्वे आणि सर्वोत्तम पद्धती

RCCB कार्यक्षमतेसाठी योग्य स्थापना आवश्यक आहे. चुकीच्या वायरिंगमुळे ट्रिपिंग किंवा ट्रिप अयशस्वी होऊ शकते.

• योग्य फेज आणि तटस्थ कनेक्शन सुनिश्चित करा.
• अंतिम सर्किट्सचे आरसीसीबी अपस्ट्रीम स्थापित करा.
• सर्किट्समध्ये तटस्थ वायर मिसळणे टाळा.
• चाचणी बटण वापरून स्थापनेनंतर डिव्हाइसची चाचणी करा.
• स्थानिक इलेक्ट्रिकल कोड आणि मानकांचे अनुसरण करा.

8. सामान्य समस्या आणि समस्यानिवारण

उच्च-गुणवत्तेच्या RCCB ला देखील समस्या येऊ शकतात. येथे सामान्य समस्या आणि उपाय आहेत:

• उपद्रव ट्रिपिंग:बहुधा एकाधिक उपकरणांमधून गळती किंवा खराब इन्सुलेशनमुळे होते.
• रीसेट करण्यात अयशस्वी:सतत पृथ्वी दोष सूचित करू शकते.
• चाचणी दरम्यान प्रवास नाही:डिव्हाइस सदोष असू शकते आणि बदलण्याची आवश्यकता असू शकते.
• जास्त गरम होणे:सैल कनेक्शन किंवा ओव्हरलोड परिस्थितीमुळे होते.

9. देखभाल आणि चाचणी

नियमित देखभाल RCCBs ची दीर्घकालीन विश्वासार्हता सुनिश्चित करते:

• ऑपरेशन सत्यापित करण्यासाठी मासिक चाचणी बटण दाबा.
• वायरिंग कनेक्शनची वार्षिक तपासणी करा.
• कालबाह्य उपकरणे दर 8-10 वर्षांनी बदला.
• रंग खराब होण्याच्या किंवा जळण्याच्या चिन्हांसाठी निरीक्षण करा.

10. विविध उद्योगांमधील अर्ज

अवशिष्ट वर्तमान सर्किट ब्रेकर्सचा वापर विविध क्षेत्रांमध्ये मोठ्या प्रमाणावर केला जातो:

• निवासी इमारती:स्वयंपाकघर, स्नानगृह आणि मैदानी सर्किट.
• व्यावसायिक सुविधा:कार्यालये, मॉल्स आणि हॉटेल्स.
• औद्योगिक वनस्पती:यंत्रसामग्री संरक्षण आणि नियंत्रण पॅनेल.
• आरोग्यसेवा:गंभीर जीवन-समर्थन प्रणाली आणि प्रयोगशाळा.
• ईव्ही चार्जिंग स्टेशन:उच्च-संवेदनशीलता गळती ओळख.

11. सुरक्षा मानके आणि अनुपालन

विश्वसनीयता आणि कार्यप्रदर्शन सुनिश्चित करण्यासाठी RCCB ने आंतरराष्ट्रीय सुरक्षा मानकांचे पालन केले पाहिजे. ही मानके ट्रिपची वेळ, गळतीची संवेदनशीलता आणि सहनशक्ती चाचणी यासारखी मापदंड परिभाषित करतात.

अनुपालन सुनिश्चित करते की डिव्हाइस दोषांच्या परिस्थितीत सातत्याने कार्य करते आणि जागतिक सुरक्षा अपेक्षा पूर्ण करते.

12. वारंवार विचारले जाणारे प्रश्न

Q1: RCCB शॉर्ट सर्किटपासून संरक्षण करते का?
नाही, ते केवळ पृथ्वीच्या गळतीपासून संरक्षण करते. शॉर्ट सर्किट संरक्षणासाठी एमसीबी आवश्यक आहेत.

Q2: माझा RCCB वारंवार का फिरतो?
हे सदोष उपकरणे, इन्सुलेशन समस्या किंवा संचयी गळतीमुळे असू शकते.

Q3: RCCB ग्राउंडिंगशिवाय काम करू शकतो?
याची शिफारस केलेली नाही. योग्य ग्राउंडिंग प्रभावी ऑपरेशन सुनिश्चित करते.

Q4: RCCB ची चाचणी किती वेळा करावी?
बिल्ट-इन चाचणी बटण वापरून महिन्यातून किमान एकदा.

Q5: RCCB चे आयुष्य किती असते?
सामान्यतः 8-10 वर्षे वापराच्या परिस्थितीनुसार.

13. निष्कर्ष

रेसिड्यूअल करंट सर्किट ब्रेकर हे कोणत्याही इलेक्ट्रिकल सिस्टीममधील सर्वात महत्वाचे सुरक्षा साधनांपैकी एक आहे. हे गळतीचे प्रवाह शोधून आणि मिलिसेकंदांमध्ये सर्किट डिस्कनेक्ट करून जीव वाचवणारे संरक्षण प्रदान करते. घरे, कारखाने किंवा व्यावसायिक इमारतींमध्ये वापरलेले असले तरीही, RCCBs विद्युत शॉक आणि आगीच्या धोक्यांचा धोका लक्षणीयरीत्या कमी करतात.

योग्य प्रकार निवडणे, ते योग्यरित्या स्थापित करणे आणि ते नियमितपणे राखणे दीर्घकालीन सुरक्षितता आणि सिस्टम स्थिरता सुनिश्चित करते. विद्युत मागणी वाढत असताना, RCCBs हे आधुनिक वीज वितरण प्रणालीचे मूलभूत घटक राहिले आहेत.
