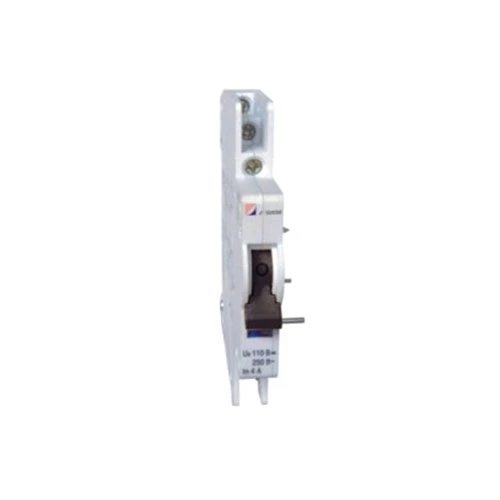

MCB अलार्म आणि सहाय्यक संपर्क

CDADA हा 40+ वर्षांचा अनुभव असलेला निर्माता आणि पुरवठादार आहे, आम्ही बरेच प्रकल्प पाहिले आहेत जेथे पॅनेल ऑपरेटर ट्रिप केलेले ब्रेकर चुकवतात — जोपर्यंत खूप उशीर झालेला नाही. म्हणूनच आम्ही CDADA MCB अलार्म आणि ऑक्झिलरी कॉन्टॅक्ट (DAB7-FL) डिझाइन केले आहे: एक स्मार्ट, स्पेस-सेव्हिंग सोल्यूशन जे तुम्हाला एका मॉड्यूलमध्ये दोन गंभीर सिग्नल देते—ब्रेकर पोझिशन (चालू/बंद) आणि ट्रिप कारण (ओव्हरलोड/शॉर्ट-सर्किट).

आमचा सल्ला: जर तुमच्या नियंत्रण प्रणालीला मॅन्युअल ऑफ आणि फॉल्ट ट्रिपमध्ये फरक करण्याची आवश्यकता असेल, तर ही ऍक्सेसरी आहे जी तुम्ही निर्दिष्ट करणे आवश्यक आहे. केवळ मानक सहाय्यक संपर्क फरक सांगू शकत नाहीत - परंतु आमचे ते करू शकतात.

ड्युअल-फंक्शन डिझाइन: एक मॉड्यूल, दोन सिग्नल

CDADA MCB अलार्म आणि सहाय्यक संपर्कात चतुर यांत्रिक निवडकासह दोन स्वतंत्र हस्तांतरण संपर्क आहेत:

★ “A” वर पिवळा सूचक: दोन्ही संपर्क सहाय्यक संपर्क म्हणून काम करतात → सिग्नल MCB चालू/बंद स्थितीत

★ “AL” वर पिवळा सूचक:

★ डावा संपर्क = सहाय्यक (चालू/बंद स्थिती)

★ उजवा संपर्क = अलार्म (जेव्हाच MCB बिघाडामुळे ट्रिप चालू करते)

★ याचा अर्थ तुम्ही वायर करू शकता:

★ “पॉवर चालू” दाखवण्यासाठी हिरवा दिवा

★ “फॉल्ट अलार्म” ट्रिगर करण्यासाठी लाल दिवा किंवा PLC इनपुट

★ सर्व तुमच्या DAB7-63 MCB वरील एकाच ॲड-ऑन मॉड्यूलमधून.

तांत्रिक तपशील

महत्त्वाचे: ही ऍक्सेसरी स्वतंत्रपणे वापरली जाऊ शकत नाही - ती थेट DAB7-63 MCB वर माउंट करणे आवश्यक आहे.

स्थापना मार्गदर्शक (आमच्या फील्ड अभियंत्यांकडून)

★ सुरक्षित, विश्वासार्ह ऑपरेशनसाठी या चरणांचे अनुसरण करा:

★ स्थापनेपूर्वी सर्किट बंद करा.

★ DAB7-FL मॉड्यूलला DAB7-63 MCB च्या डाव्या बाजूला तो क्लिक करेपर्यंत स्लाइड करा.

★ समाविष्ट केलेल्या दुहेरी बाजूंच्या टेपसह सुरक्षित करा (कंपन प्रतिरोधासाठी).

★ 4 टर्मिनल्सशी वायर कनेक्ट करा (प्रति संपर्क गट 2):

★ सहायक (स्थिती) साठी डावी जोडी वापरा

★ अलार्मसाठी उजवी जोडी वापरा (ट्रिप डिटेक्शन)

★ तुम्हाला फॉल्ट अलार्म कार्यक्षमतेची आवश्यकता असल्यास पिवळा निवडक "AL" वर सेट करा.

★ चाचणी: मॅन्युअली MCB ट्रिप करा—फॉल्ट ट्रिप दरम्यान फक्त अलार्म संपर्काने स्थिती बदलली पाहिजे.

★ प्रो टीप: तुमच्या तारांना स्पष्टपणे लेबल करा! अनेक तंत्रज्ञ कमिशनिंग दरम्यान सहाय्यक वि अलार्म सिग्नल गोंधळात टाकतात.

मानक सहाय्यक संपर्काऐवजी तुम्ही हे कधी वापरावे?

ठराविक अनुप्रयोग:

★ डेटा सेंटर PDU मॉनिटरिंग

★ सोलर कॉम्बाइनर बॉक्स

★ औद्योगिक नियंत्रण पॅनेल

★ बिल्डिंग मॅनेजमेंट सिस्टम (BMS)

★ लिफ्ट किंवा HVAC सुरक्षा सर्किट

वारंवार विचारले जाणारे प्रश्न

Q1: मी हे नॉन-सीडीएडीए एमसीबीवर वापरू शकतो का?

A1: नाही. DAB7-FL केवळ CDADA DAB7-63 ब्रेकर्ससाठी यांत्रिक आणि आकारमानाने डिझाइन केलेले आहे. हे Schneider, ABB किंवा Siemens MCB ला बसणार नाही.

Q2: अलार्म संपर्क प्रत्यक्षात कसे कार्य करते?

A2: MCB च्या आत, थर्मल/मॅग्नेटिक फॉल्ट ट्रिप विरुद्ध मॅन्युअल स्विच-ऑफ दरम्यान ट्रिप लॅच यंत्रणा वेगळ्या पद्धतीने हलते. DAB7-FL हा यांत्रिक फरक ओळखतो आणि केवळ वास्तविक दोष असताना अलार्म संपर्क सक्रिय करतो.

Q3: मला दोन्ही संपर्क वायर्ड हवे आहेत का?

A3: आवश्यक नाही. तुमच्या नियंत्रण तर्कानुसार तुम्ही फक्त सहाय्यक, फक्त अलार्म किंवा दोन्ही वापरू शकता. मॉड्यूल तुम्हाला लवचिकता देते.

Q4: डीसी सोलर ऍप्लिकेशन्ससाठी ते योग्य आहे का?

A4: होय! 110V/0.5A च्या DC-12 रेटिंगसह, हे सोलर स्ट्रिंग मॉनिटरिंगसाठी आदर्श आहे जेथे तुम्हाला PV ॲरे दोष दूरस्थपणे शोधण्याची आवश्यकता आहे.

Q5: जेनेरिक ब्रँडपेक्षा CDADA का निवडावे?

A5: कारण आम्ही ऑफर करतो:

● खरे दोष भेदभाव (फक्त स्थिती संवेदना नाही)

● DAB7 MCB सह अखंड एकीकरण—कोणत्याही अडॅप्टर प्लेट्स नाहीत

● फॅक्टरी-चाचणी केलेले यांत्रिक कपलिंग – कोणतेही प्ले किंवा चुकलेले सिग्नल नाहीत

● फील्ड पडताळणीसाठी व्हिज्युअल इंडिकेटर (पिवळा ध्वज) साफ करा

● समस्या-मुक्त प्रकल्पांसाठी जागतिक प्रमाणपत्रे (CE, CB, RoHS).

CDADA R&D कडून अंतिम सूचना

आधुनिक विद्युत प्रणालींमध्ये, 'चालू/बंद' पुरेसे नाही - तुम्हाला बुद्धिमत्ता आवश्यक आहे. आमचा MCB अलार्म आणि सहाय्यक संपर्क साध्या ब्रेकरला डायग्नोस्टिक नोडमध्ये रूपांतरित करतो, तुम्हाला अधिक स्मार्ट, सुरक्षित पॅनेल तयार करण्यात मदत करतो. आणि MCB ची रचना करणाऱ्या त्याच टीमने बनवलेले असल्यामुळे, तुम्हाला परिपूर्ण समन्वय मिळेल—कोणताही अंदाज नाही.” - CDADA उत्पादन विकास कार्यसंघ

ऑर्डर करण्यास तयार आहात? आम्ही ऑफर करतो:

● पॅनेल बिल्डर्ससाठी मोठ्या प्रमाणात सूट

● पूर्व-एकत्रित MCB + DAB7-FL युनिट (मजूर वाचवा)

● मोफत वायरिंग आकृती आणि PLC तर्क उदाहरणे
