अगळती संरक्षणासह MCCBपारंपारिक मोल्डेड केस सर्किट ब्रेकर फंक्शन्स एका समन्वित सोल्युशनमध्ये अवशिष्ट विद्युत् संरक्षणासह एकत्रित करते. व्यावसायिक इमारती, औद्योगिक सुविधा, उपकरणे उत्पादक आणि विद्युत कंत्राटदारांसाठी, हे एक सामान्य आव्हान हाताळू शकते: ओव्हरलोड्स आणि शॉर्ट सर्किट्सपासून पॉवर सर्किटचे संरक्षण करणे आणि संभाव्य धोकादायक गळती प्रवाह शोधणे.
मुख्य म्हणजे फक्त अधिक फंक्शन्ससह ब्रेकर निवडणे नाही. डिव्हाइसला सिस्टम व्होल्टेज, रेट केलेले वर्तमान, शॉर्ट-सर्किट परिस्थिती, पोल कॉन्फिगरेशन, लीकेज-करंट सेटिंग, इंस्टॉलेशन वातावरण आणि समन्वय आवश्यकतांशी जुळणे आवश्यक आहे. हे मार्गदर्शक तंत्रज्ञान कसे कार्य करते, ते कोणत्या समस्यांचे निराकरण करते आणि गळती संरक्षणासह MCCB निर्दिष्ट करण्यापूर्वी खरेदीदारांनी काय सत्यापित केले पाहिजे हे स्पष्ट करते.
सामग्री सारणी
- 1. गळती संरक्षणासह MCCB म्हणजे काय?
- 2. गळती संरक्षण कसे कार्य करते?
- 3. कोणत्या विद्युत समस्यांचे निराकरण करू शकते?
- 4. MCCB आणि गळती संरक्षण एकत्र का करावे?
- 5. गळती संरक्षण असलेले MCCB कुठे वापरले जाते?
- 6. निवड करण्यापूर्वी खरेदीदारांनी काय तपासले पाहिजे?
- 7. मुख्य पॅरामीटर्स स्पष्ट केले
- 8. गळती संरक्षण विरुद्ध स्वतंत्र संरक्षण उपकरणांसह MCCB
- 9. स्थापना आणि देखभाल विचार
- 10. शांघाय डाडा इलेक्ट्रिक कंपनी लिमिटेड आणि लीकेज प्रोटेक्शन सोल्युशन्स
- 11. वारंवार विचारले जाणारे प्रश्न
- 12. निष्कर्ष
1. गळती संरक्षणासह MCCB म्हणजे काय?
मोल्डेड केस सर्किट ब्रेकर, ज्याला सामान्यतः MCCB म्हणतात, कमी-व्होल्टेज इलेक्ट्रिकल सर्किट्सचे ओव्हरलोड आणि शॉर्ट सर्किट सारख्या परिस्थितींपासून संरक्षण करण्यासाठी डिझाइन केलेले आहे. मूलभूत संरक्षणात्मक स्विचच्या विपरीत, MCCB वर्तमान रेटिंग आणि व्यत्यय क्षमतांच्या विस्तृत श्रेणीमध्ये निवडले जाऊ शकते, ज्यामुळे ते व्यावसायिक आणि औद्योगिक वितरण प्रणालींसाठी योग्य बनते.
अगळती संरक्षणासह MCCBया पारंपारिक संरक्षण कार्यांमध्ये अवशिष्ट प्रवाह किंवा पृथ्वी गळती शोध जोडते. जेव्हा असामान्य गळती प्रवाह आढळून येतो आणि कॉन्फिगर केलेल्या ऑपरेटिंग स्तरावर पोहोचतो, तेव्हा संरक्षण यंत्रणा ट्रिप सुरू करू शकते आणि प्रभावित सर्किट डिस्कनेक्ट करू शकते.
हे संयोजन विशेषतः उपयुक्त आहे जेव्हा इलेक्ट्रिकल डिझायनर्सना अनावश्यकपणे क्लिष्ट पॅनेल व्यवस्था तयार न करता संरक्षणाचे अनेक स्तर हवे असतात. व्यावसायिक उत्पादने एकात्मिक MCCB-plus-residual-current सोल्यूशन्स म्हणून किंवा MCCBs सोबत सुसंगत अवशिष्ट वर्तमान मॉड्यूल्स म्हणून उपलब्ध आहेत. IEC 60947-2 मध्ये सर्किट ब्रेकर्सच्या आवश्यकतांचा समावेश आहे ज्यामध्ये अवशिष्ट वर्तमान संरक्षण समाविष्ट आहे, तर उत्पादक भिन्न कॉन्फिगरेशन आणि समायोजन श्रेणी प्रदान करू शकतात.
2. गळती संरक्षण कसे कार्य करते?
निरोगी इलेक्ट्रिकल सर्किटमध्ये, आउटगोइंग कंडक्टरमधून वाहणारा विद्युत् प्रवाह सर्किटमधून परत येणा-या विद्युत् प्रवाहाशी योग्यरित्या जुळला पाहिजे. गळतीची स्थिती उद्भवते जेव्हा विद्युत् प्रवाहाचा भाग एक अनपेक्षित मार्ग घेतो, जसे की इन्सुलेशन खराब होणे, जोडलेली उपकरणे किंवा एखादी व्यक्ती ऊर्जा असलेल्या भागाशी संपर्क साधते.
गळती संरक्षण या असंतुलनाशी संबंधित अवशिष्ट प्रवाहाचे निरीक्षण करते. जर मोजलेले अवशिष्ट प्रवाह डिव्हाइसच्या कॉन्फिगर केलेल्या ऑपरेटिंग थ्रेशोल्डपेक्षा जास्त असेल, तर संरक्षण प्रणाली MCCB यंत्रणेला ट्रिप सिग्नल पाठवते.
उत्पादनाच्या डिझाईनवर अवलंबून, गळती संरक्षण समायोज्य अवशिष्ट ऑपरेटिंग वर्तमान, वेळ विलंब, चाचणी कार्यक्षमता, अलार्म संकेत किंवा इतर निरीक्षण कार्ये प्रदान करू शकते. व्यावसायिक MCCB गळती-संरक्षण उत्पादने हे दर्शवतात की संवेदनशीलता आणि विलंब सेटिंग्ज इच्छित अनुप्रयोगानुसार लक्षणीय बदलू शकतात.
हे ओव्हरलोड संरक्षणापेक्षा वेगळे का आहे?
ओव्हरलोड संरक्षण आणि गळती संरक्षण वेगवेगळ्या समस्यांना प्रतिसाद देते. ओव्हरलोड केलेले सर्किट जास्त विद्युत प्रवाह काढू शकते कारण बरेच भार जोडलेले आहेत किंवा उपकरणे त्याच्या इच्छित क्षमतेपेक्षा जास्त कार्यरत आहेत. लीकेज फॉल्ट, तथापि, विद्युत प्रवाह त्याच्या इच्छित प्रवाहकीय मार्गातून बाहेर पडण्याची चिंता करते.
म्हणून, ओव्हरलोड संरक्षण क्षमता वाढवण्याने आपोआप योग्य गळती संरक्षण मिळत नाही. विद्युत वितरण प्रणालीची रचना करताना दोन कार्ये स्वतंत्रपणे विचारात घ्यावीत.
3. कोणत्या विद्युत समस्यांचे निराकरण करू शकते?
कारखाने, व्यावसायिक इमारती आणि पायाभूत सुविधा प्रकल्पांमध्ये वापरलेली विद्युत उपकरणे मागणीच्या परिस्थितीत दीर्घ कालावधीसाठी कार्य करू शकतात. ओलावा, धूळ, इन्सुलेशन वृद्धत्व, यांत्रिक नुकसान, इंस्टॉलेशन त्रुटी आणि उपकरणे खराब होणे हे सर्व असामान्य वर्तमान मार्गांना कारणीभूत ठरू शकतात.
खराब झालेले किंवा वृद्धत्वाचे इन्सुलेशन अनपेक्षित विद्युत् मार्ग तयार करू शकते जे पारंपारिक शॉर्ट सर्किटसारखे वागू शकत नाही.
अवशिष्ट वर्तमान संरक्षण जलद सर्किट डिस्कनेक्शन आवश्यक असलेल्या गळती स्थिती शोधण्यात मदत करू शकते.
अनेक स्वतंत्र घटक वापरण्याच्या तुलनेत संरक्षण कार्ये एकत्रित केल्याने व्यवस्था सुलभ होऊ शकते.
वास्तविक संरक्षण पातळी संपूर्ण विद्युत प्रणाली, डिव्हाइस कॉन्फिगरेशन आणि स्थापना परिस्थितीवर अवलंबून असते. त्यामुळे गळतीचे संरक्षण असलेले MCCB हे प्रत्येक विद्युत धोक्यासाठी सार्वत्रिक उपाय न मानता योग्य प्रकारे अभियांत्रिकी संरक्षण योजनेचा एक भाग म्हणून मानले जावे.
4. MCCB आणि गळती संरक्षण एकत्र का करावे?
अनेक विद्युत प्रकल्पांसाठी, मुख्य आकर्षण म्हणजे समन्वित उपकरण व्यवस्थेमध्ये अनेक संरक्षण आवश्यकता पूर्ण करण्याची क्षमता. हे मूल्यवान असू शकते जेथे पॅनेलची जागा, स्थापना वेळ आणि सिस्टम समन्वय महत्त्वपूर्ण आहे.
1. एकाधिक संरक्षण कार्ये
योग्यरित्या कॉन्फिगर केलेले डिव्हाइस समान संरक्षण आर्किटेक्चरमध्ये ओव्हरलोड, शॉर्ट-सर्किट आणि अवशिष्ट-वर्तमान संरक्षण प्रदान करू शकते. हे अभियंत्यांना फीडर किंवा वितरण सर्किटसाठी परिभाषित संरक्षण धोरण स्थापित करणे सोपे करते.
2. अधिक कार्यक्षम पॅनेल डिझाइन
एकात्मिक किंवा जवळून जुळलेले संरक्षण घटक वेगळे उपकरणे, वायरिंग आणि माउंटिंग व्यवस्थेची गरज कमी करू शकतात. अवशिष्ट-वर्तमान-संरक्षित MCCB चे उत्पादक विशेषतः कॉम्पॅक्ट इंस्टॉलेशन आणि कमी घटक आवश्यकता व्यावहारिक फायदे म्हणून हायलाइट करतात.
3. समायोज्य संरक्षण
काही उत्पादने समायोज्य अवशिष्ट वर्तमान थ्रेशोल्ड आणि वेळ विलंब प्रदान करतात. हे प्रत्येक ऍप्लिकेशनसाठी एका निश्चित सेटिंगवर अवलंबून न राहता संरक्षण व्यवस्था वेगवेगळ्या सर्किट्समध्ये रुपांतरित करण्याची परवानगी देते.
4. सुलभ प्रणाली नियोजन
जेव्हा ओव्हरलोड, शॉर्ट-सर्किट आणि गळती आवश्यकता एकत्रितपणे विचारात घेतल्या जातात, तेव्हा अभियंते स्वतंत्रपणे वैयक्तिक घटक निवडण्याऐवजी संपूर्ण संरक्षण धोरणाचे मूल्यांकन करू शकतात.
5. गळती संरक्षण असलेले MCCB कुठे वापरले जाते?
योग्य अनुप्रयोग इलेक्ट्रिकल डिझाइन, स्थानिक आवश्यकता आणि उत्पादन वैशिष्ट्यांवर अवलंबून असतो. विशिष्ट अनुप्रयोग क्षेत्रांमध्ये हे समाविष्ट आहे:
- व्यावसायिक इमारत वितरण बोर्ड
- औद्योगिक वीज वितरण प्रणाली
- कारखाना उत्पादन उपकरणे
- मोटर आणि मशिनरी फीडर
- कार्यशाळा आणि उत्पादन सुविधा
- पायाभूत सुविधा आणि उपयुक्तता स्थापना
- पृथ्वीच्या गळतीचे निरीक्षण आवश्यक विद्युत उपकरणे
- वितरण प्रणाली जेथे पॅनेलची जागा मर्यादित आहे
- समन्वित ओव्हरलोड, शॉर्ट-सर्किट आणि अवशिष्ट-वर्तमान संरक्षण आवश्यक असलेले प्रकल्प
MCCB चा औद्योगिक आणि व्यावसायिक वितरणामध्ये मोठ्या प्रमाणावर वापर केला जातो कारण त्यांची वर्तमान रेटिंग आणि व्यत्यय क्षमता लहान शाखा-सर्किट ब्रेकर्सच्या विशिष्ट श्रेणीच्या पलीकडे असलेल्या अनुप्रयोगांना कव्हर करू शकतात.
6. निवड करण्यापूर्वी खरेदीदारांनी काय तपासले पाहिजे?
केवळ रेट केलेल्या एम्पेरेजवर आधारित गळती संरक्षणासह MCCB निवडल्याने स्थापनेदरम्यान समस्या निर्माण होऊ शकतात. मॉडेलची पुष्टी करण्यापूर्वी खरेदीदारांनी निर्माता किंवा इलेक्ट्रिकल इंजिनियरला पुरेशी सिस्टम माहिती प्रदान केली पाहिजे.
- रेट केलेले वर्तमान:अपेक्षित सतत लोड निश्चित करा आणि संपूर्ण सर्किट डिझाइनवर आधारित योग्य वर्तमान रेटिंग निवडा.
- ऑपरेटिंग व्होल्टेज:सिस्टम व्होल्टेजची पुष्टी करा आणि उत्पादन इच्छित AC अनुप्रयोगासाठी योग्य आहे की नाही.
- खांबांची संख्या:सिस्टमला 3P, 4P किंवा अन्य कॉन्फिगरेशन आवश्यक आहे का ते तपासा.
- शॉर्ट सर्किट क्षमता:उपलब्ध संभाव्य दोष प्रवाह सत्यापित करा आणि ब्रेकरला योग्य व्यत्यय रेटिंग असल्याची खात्री करा.
- गळती संवेदनशीलता:उद्दिष्ट संरक्षण धोरणासाठी आवश्यक अवशिष्ट ऑपरेटिंग वर्तमान निश्चित करा.
- वेळ विलंब:अपस्ट्रीम किंवा डाउनस्ट्रीम डिव्हाइसेससह समन्वयासाठी तात्काळ ऑपरेशन किंवा वेळ-विलंब प्रतिसाद आवश्यक आहे का ते विचारात घ्या.
- स्थापना अटी:सभोवतालचे तापमान, संलग्नक, आर्द्रता, उंची आणि इतर संबंधित पर्यावरणीय घटकांचे पुनरावलोकन करा.
- मानके आणि प्रमाणपत्रे:लक्ष्य बाजारपेठेत आवश्यक मानके आणि मंजुरींची पुष्टी करा.
7. मुख्य पॅरामीटर्स स्पष्ट केले
विविध MCCB गळती-संरक्षण उत्पादनांची तुलना करताना खालील पॅरामीटर्स विशेषतः महत्वाचे आहेत.
| पॅरामीटर | व्हय इट मॅटर | खरेदीदारांनी काय पुष्टी करावी |
|---|---|---|
| रेट केलेले वर्तमान (मध्ये) | सर्किट ब्रेकर निर्दिष्ट परिस्थितीत वाहून नेण्यासाठी डिझाइन केलेले वर्तमान स्तर परिभाषित करते. | सर्किट लोड आणि कंडक्टर डिझाइनमध्ये ब्रेकर जुळवा. |
| रेट केलेले व्होल्टेज (Ue) | अनुप्रयोगासाठी इलेक्ट्रिकल ऑपरेटिंग व्होल्टेज परिभाषित करते. | सिस्टम व्होल्टेजसह सुसंगततेची पुष्टी करा. |
| ब्रेकिंग क्षमता | विनिर्दिष्ट चाचणी परिस्थितीत ब्रेकर सुरक्षितपणे व्यत्यय आणू शकतो तो दोष प्रवाह दर्शवितो. | उपलब्ध शॉर्ट-सर्किट करंटसह उत्पादन रेटिंगची तुलना करा. |
| गळती वर्तमान सेटिंग | अवशिष्ट वर्तमान पातळी निर्धारित करते ज्यावर गळती संरक्षण कार्य करते. | आवश्यक संवेदनशीलता आणि समायोजन श्रेणीची पुष्टी करा. |
| वेळ विलंब | इतर संरक्षणात्मक उपकरणांसह गळती संरक्षण समन्वयित करण्यात मदत करू शकते. | आवश्यक प्रतिसाद तात्काळ किंवा विलंबित आहे का ते तपासा. |
| ध्रुवांची संख्या | कोणते कंडक्टर स्विच केलेले आणि संरक्षित आहेत हे निर्धारित करते. | 3P, 4P किंवा इतर आवश्यक कॉन्फिगरेशनची पुष्टी करा. |
| मानके | उत्पादन कार्यप्रदर्शन आणि चाचणीसाठी एक फ्रेमवर्क प्रदान करते. | लागू IEC, प्रादेशिक आणि प्रकल्प आवश्यकता सत्यापित करा. |
उदाहरणार्थ, अवशिष्ट-वर्तमान संरक्षणासह वर्तमान व्यावसायिक उत्पादने रेट केलेले प्रवाह, पोल कॉन्फिगरेशन, ऑपरेटिंग व्होल्टेज आणि ब्रेकिंग क्षमता यांचे भिन्न संयोजन देऊ शकतात. केवळ उत्पादन श्रेणीतून गृहीत न धरता ही वैशिष्ट्ये नेहमी वास्तविक उत्पादन डेटाशीटमध्ये तपासली पाहिजेत.
8. गळती संरक्षण विरुद्ध स्वतंत्र संरक्षण उपकरणांसह MCCB
दोन्ही एकात्मिक आणि स्वतंत्र संरक्षण व्यवस्था तांत्रिकदृष्ट्या योग्य असू शकतात. चांगले कॉन्फिगरेशन हे प्रकल्पाच्या इलेक्ट्रिकल आर्किटेक्चर, जागेची आवश्यकता, समन्वय धोरण आणि खरेदीच्या प्राधान्यांवर अवलंबून असते.
| विचार करणे | गळती संरक्षणासह MCCB | स्वतंत्र संरक्षण व्यवस्था |
|---|---|---|
| पॅनेल लेआउट | कॉम्पॅक्ट व्यवस्था देऊ शकते. | अतिरिक्त माउंटिंग जागेची आवश्यकता असू शकते. |
| वायरिंग | स्वतंत्र संरक्षण घटकांमधील परस्पर संबंध कमी करू शकतात. | अतिरिक्त वायरिंग आणि समन्वय आवश्यक असू शकते. |
| संरक्षण कार्ये | एकत्रित संरक्षण व्यवस्थेभोवती डिझाइन केलेले. | कार्ये स्वतंत्रपणे निवडली जाऊ शकतात. |
| देखभाल | कमी वेगळे घटक तपासणी सुलभ करू शकतात. | डिझाइनच्या आधारावर वैयक्तिक घटक स्वतंत्रपणे बदलले जाऊ शकतात. |
| सानुकूलन | उपलब्ध ब्रेकर आणि लीकेज-संरक्षण कॉन्फिगरेशनवर अवलंबून असते. | विविध उपकरणे एकत्र करून लवचिकता देऊ शकते. |
महत्त्वाचा मुद्दा असा आहे की एकत्रीकरणाचा अर्थ आपोआप अनुकूलता असा होत नाही. निवडलेल्या संयोजनाने अद्याप स्थापनेची विद्युत आवश्यकता पूर्ण करणे आवश्यक आहे.
9. स्थापना आणि देखभाल विचार
योग्य स्थापना हे योग्य ब्रेकर निवडण्याइतकेच महत्त्वाचे आहे. वायरिंग, ग्राउंडिंग व्यवस्था, सेटिंग्ज किंवा इन्स्टॉलेशन वातावरण चुकीचे असल्यास लीकेज संरक्षणासह सु-डिझाइन केलेले MCCB देखील अपेक्षित कार्यप्रदर्शन प्रदान करू शकत नाही.
वायरिंग काळजीपूर्वक तपासा
निर्मात्याच्या वायरिंग आकृती आणि स्थापना सूचनांचे अनुसरण करा. फेज आणि तटस्थ कंडक्टर, जेथे लागू असेल तेथे, अवशिष्ट वर्तमान शोध प्रणाली हेतूनुसार कार्य करण्यासाठी योग्यरित्या व्यवस्था करणे आवश्यक आहे.
गळती सेटिंग सत्यापित करा
सर्वात कमी उपलब्ध गळती-वर्तमान सेटिंग आपोआप योग्य आहे असे समजू नका. सेटिंग इच्छित संरक्षण कार्य आणि सर्किटच्या इलेक्ट्रिकल वैशिष्ट्यांशी संबंधित असावी.
निवडकतेचा विचार करा
मोठ्या वितरण प्रणालीमध्ये एकाधिक संरक्षणात्मक उपकरणे असू शकतात. त्यांच्या ऑपरेटिंग वैशिष्ट्यांचे एकत्र पुनरावलोकन केले पाहिजे जेणेकरून योग्य डाउनस्ट्रीम फॉल्ट इंस्टॉलेशनच्या मोठ्या भागाचा अनावश्यकपणे डिस्कनेक्ट होणार नाही.
कार्यात्मक चाचणी करा
जेथे उत्पादन चाचणी कार्य प्रदान करते, चाचणीने निर्मात्याने शिफारस केलेली प्रक्रिया आणि स्थापनेसाठी लागू असलेल्या आवश्यकतांचे पालन केले पाहिजे. काही अवशिष्ट-वर्तमान उपकरणे चाचणी कार्ये आणि अतिरिक्त निरीक्षण वैशिष्ट्ये प्रदान करतात.
10. शांघाय डाडा इलेक्ट्रिक कंपनी लिमिटेड आणि लीकेज प्रोटेक्शन सोल्युशन्स
शांघाय डाडा इलेक्ट्रिक कं, लि. अशा अनुप्रयोगांसाठी डिझाइन केलेले MCCB समाधान प्रदान करते जेथे पारंपारिक सर्किट संरक्षण आणि गळती संरक्षण एकत्र काम करणे आवश्यक आहे. त्याची DAM1L मालिका एकात्मिक अवशिष्ट वर्तमान संरक्षणासह MCCB चे उदाहरण आहे, ज्यामध्ये बिल्डिंग इलेक्ट्रिकल सिस्टम, औद्योगिक साइट्स आणि इतर कमी-व्होल्टेज वितरण वातावरणासह अनुप्रयोगांसाठी डिझाइन केलेले आहे.

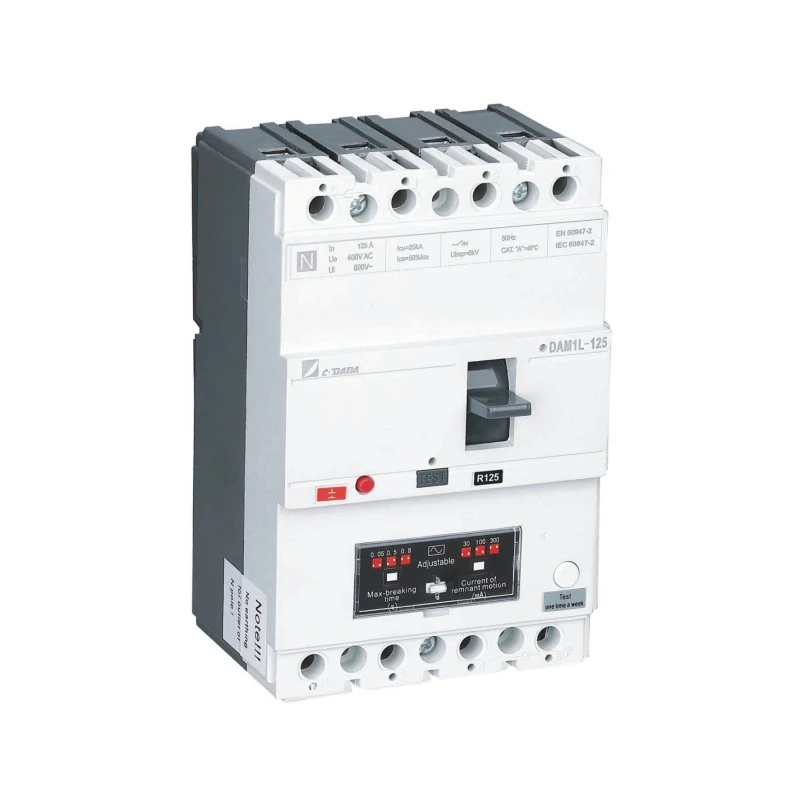

उत्पादनाची माहिती चार-ध्रुव बांधकाम, विस्तृत रेटेड-वर्तमान श्रेणी आणि समायोजित करण्यायोग्य पृथ्वी-गळती संरक्षण यासारखी संरचना दर्शवते. मॉडेलच्या आधारावर, गळती ऑपरेटिंग करंट एका विशिष्ट श्रेणीमध्ये कॉन्फिगर केले जाऊ शकते, ज्यामुळे संरक्षण धोरण वेगवेगळ्या अनुप्रयोगांसाठी अनुकूल केले जाऊ शकते.
परदेशातील खरेदीदार, वितरक, पॅनेल बिल्डर आणि इलेक्ट्रिकल कॉन्ट्रॅक्टर यांच्यासाठी, कोटेशनची विनंती करण्यापूर्वी पुरवठादाराला प्रकल्प आवश्यकता प्रदान करणे हा सर्वात उपयुक्त दृष्टीकोन आहे. हे आवश्यक वर्तमान रेटिंग, पोल व्यवस्था, गळती सेटिंग, ब्रेकिंग क्षमता आणि प्रमाणन इच्छित कॉन्फिगरेशनमध्ये उपलब्ध आहे की नाही हे निर्धारित करण्यात मदत करते.
चौकशीमध्ये समाविष्ट करण्यासाठी माहिती
- आवश्यक रेट केलेले वर्तमान
- सिस्टम व्होल्टेज आणि वारंवारता
- ध्रुवांची संख्या
- आवश्यक गळती-वर्तमान संवेदनशीलता
- आवश्यक वेळ-विलंब कार्य
- अपेक्षित शॉर्ट-सर्किट वर्तमान किंवा आवश्यक ब्रेकिंग क्षमता
- स्थापना वातावरण
- लक्ष्य बाजार आणि प्रमाणन आवश्यकता
- आवश्यक प्रमाणात
- OEM किंवा सानुकूलित आवश्यकता, लागू असल्यास
सुरुवातीला हे तपशील प्रदान केल्याने तांत्रिक संप्रेषण अधिक कार्यक्षम होऊ शकते आणि अंतिम स्थापनेशी जुळणारे ब्रेकर निवडण्याचा धोका कमी होऊ शकतो.
11. वारंवार विचारले जाणारे प्रश्न
गळती संरक्षण अनपेक्षित वर्तमान मार्गामुळे होणारे अवशिष्ट प्रवाह शोधते आणि जेव्हा कॉन्फिगर केलेले ऑपरेटिंग थ्रेशोल्ड गाठले जाते तेव्हा ब्रेकर ट्रिपिंग सुरू करू शकते. हे पारंपारिक ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणापेक्षा वेगळ्या स्थितीला संबोधित करते.
नाही. एक सामान्य MCCB ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण यासारखी कार्ये प्रदान करते, तर गळती-संरक्षित कॉन्फिगरेशन अवशिष्ट-वर्तमान शोध आणि संरक्षण जोडते.
गळतीचे संरक्षण विद्युत धोक्यात योगदान देणारे काही असामान्य विद्युत् प्रवाह शोधण्यात मदत करू शकते. तथापि, आग प्रतिबंधक संपूर्ण विद्युत प्रतिष्ठापन, उपकरणांची स्थिती, संरक्षण सेटिंग्ज आणि लागू सुरक्षा उपायांवर अवलंबून असते.
प्रत्येक स्थापनेसाठी एकच सेटिंग योग्य नाही. योग्य मूल्य संरक्षण उद्देश, सर्किट वैशिष्ट्ये, उपकरणे आणि लागू विद्युत आवश्यकतांवर अवलंबून असते. योग्यता असलेल्या कर्मचाऱ्यांनी सेटिंग निश्चित केली पाहिजे.
एक MCCB कॉन्फिगरेशन सामान्यतः पारंपारिक सर्किट-ब्रेकर संरक्षण कार्यांभोवती डिझाइन केलेले असते, परंतु अचूक संरक्षण कार्ये विशिष्ट मॉडेल आणि ट्रिप-युनिट कॉन्फिगरेशनवर अवलंबून असतात. निर्मात्याचे तांत्रिक दस्तऐवज नेहमी सत्यापित करा.
IEC 60947-2 हे लो-व्होल्टेज सर्किट ब्रेकर्ससाठी एक महत्त्वाचे मानक आहे आणि त्यात सर्किट ब्रेकर्सशी संबंधित आवश्यकता समाविष्ट आहे ज्यामध्ये अवशिष्ट वर्तमान संरक्षण समाविष्ट आहे. प्रादेशिक मानके आणि प्रकल्प-विशिष्ट आवश्यकता देखील लागू होऊ शकतात.
होय, योग्य मॉडेल औद्योगिक वितरण आणि उपकरणे ऍप्लिकेशन्समध्ये वापरले जाऊ शकतात जेव्हा त्यांचे विद्युत रेटिंग, संरक्षण वैशिष्ट्ये आणि पर्यावरणीय वैशिष्ट्ये इंस्टॉलेशनशी जुळतात.
आवश्यक विद्युत प्रवाह, व्होल्टेज, पोल, ब्रेकिंग क्षमता, गळती-करंट सेटिंग, वेळ-विलंब आवश्यकता, स्थापना परिस्थिती, प्रमाण आणि लक्ष्य प्रमाणन प्रदान करा. हे निर्मात्याला योग्य कॉन्फिगरेशनची शिफारस करण्यासाठी पुरेशी माहिती देते.
12. निष्कर्ष
गळती संरक्षणासह MCCB विद्युत संरक्षणाच्या दोन महत्त्वाच्या क्षेत्रांना संबोधित करते: पारंपारिक ओव्हरकरंट संरक्षण आणि अवशिष्ट प्रवाह शोधणे. ही कार्ये समन्वित समाधानामध्ये आणून, ते वीज वितरण डिझाइन सुलभ करण्यात मदत करू शकते जेथे विद्युत सुरक्षितता, पॅनेलची जागा आणि प्रणाली समन्वय महत्त्वपूर्ण आहे.
उत्पादनाच्या नावाच्या पलीकडे पाहणे ही सर्वात महत्वाची पायरी आहे. रेटेड करंट, ऑपरेटिंग व्होल्टेज, ब्रेकिंग क्षमता, पोल कॉन्फिगरेशन, लीकेज सेन्सिटिव्हिटी, वेळ विलंब, इंस्टॉलेशन परिस्थिती आणि लागू मानके या सर्वांवर प्रभाव पडतो की विशिष्ट MCCB एखाद्या प्रकल्पासाठी योग्य आहे की नाही.
व्यावसायिक इमारती, औद्योगिक सुविधा, वितरण पॅनेल किंवा OEM अनुप्रयोगांसाठी गळती-संरक्षित MCCB चे मूल्यमापन करणाऱ्या खरेदीदारांसाठी, प्रत्यक्ष विद्युत आवश्यकतांपासून थेट कार्य करणे हा योग्य कॉन्फिगरेशन ओळखण्याचा सर्वात विश्वासार्ह मार्ग आहे.
