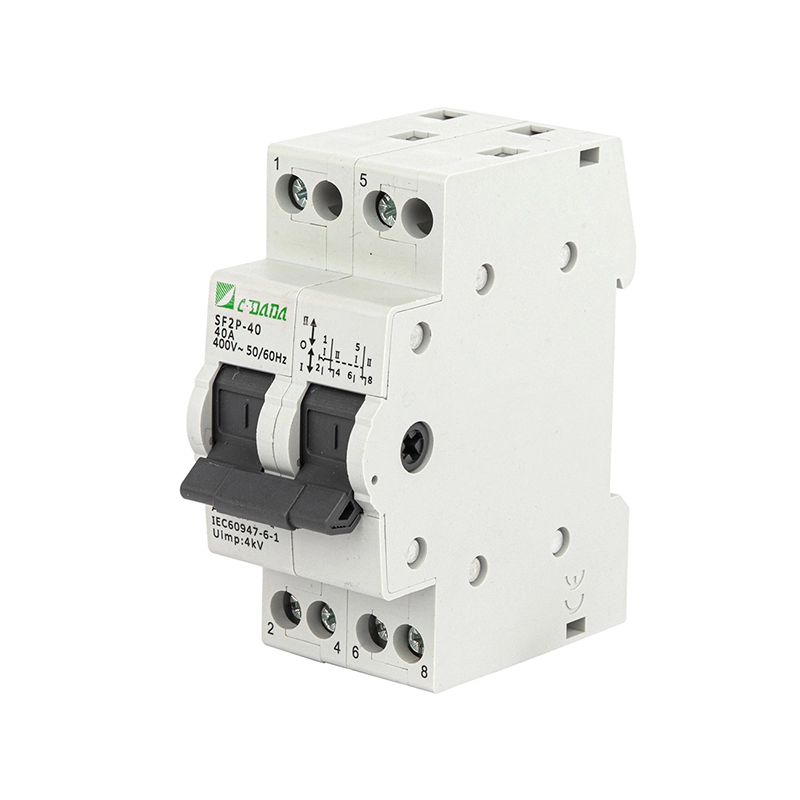

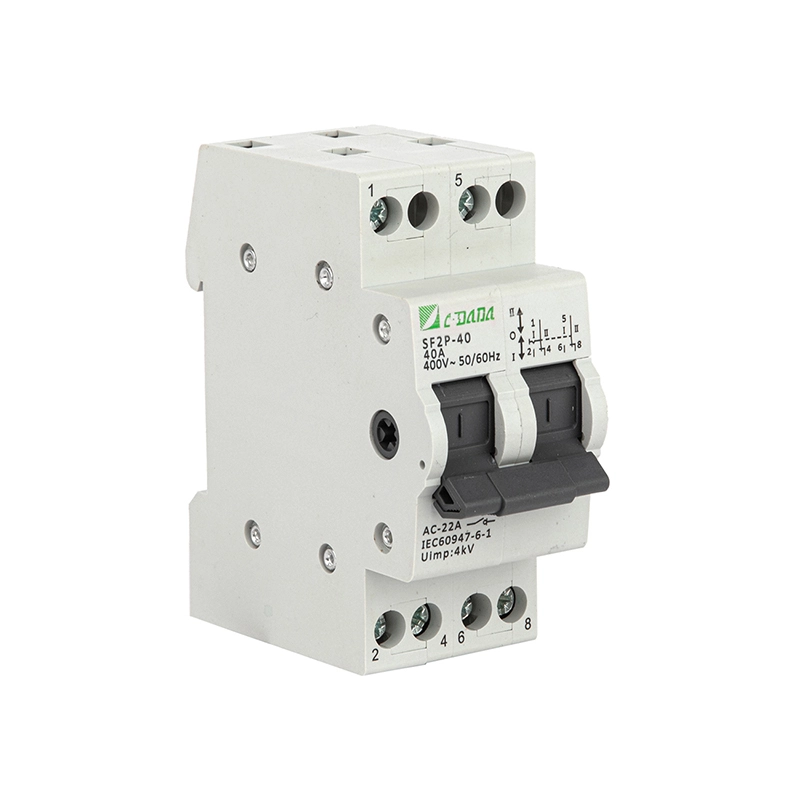

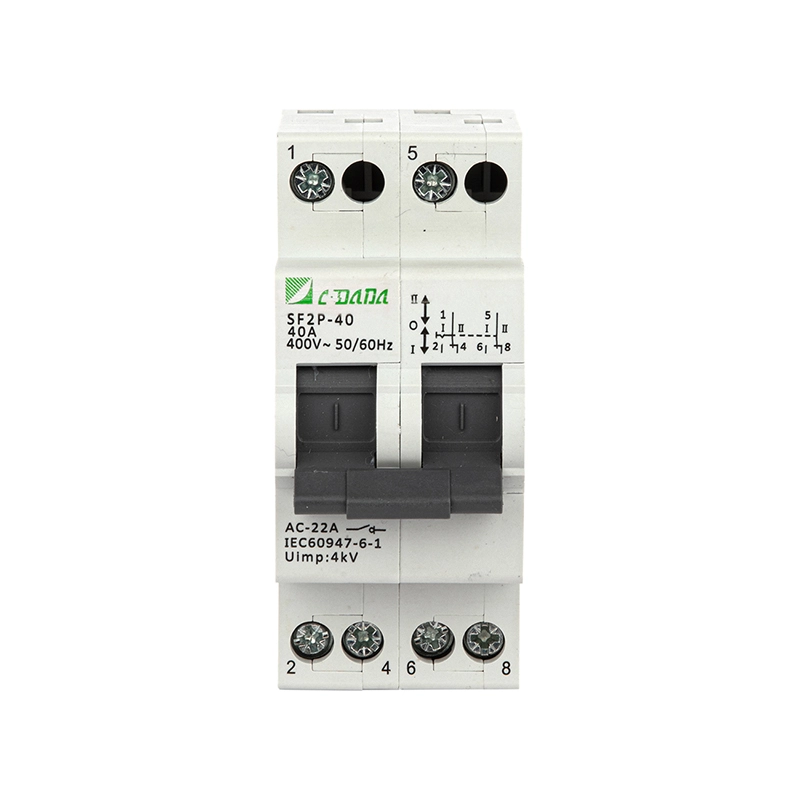

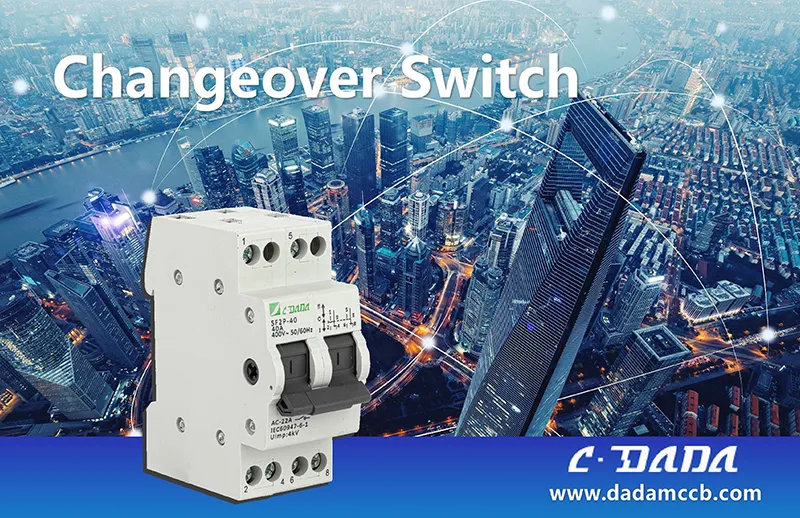

2P चेंजओव्हर स्विच

CDADA SF Series 2P चेंजओव्हर स्विचसह सुरक्षित आणि विश्वासार्ह उर्जा स्त्रोत स्विचिंगची खात्री करा, हे निवासी, व्यावसायिक आणि हलके औद्योगिक अनुप्रयोगांमध्ये गंभीर सर्किट रूपांतरणासाठी योग्य आहे. हे DIN-रेल्वे माउंट केलेले मायक्रो चेंजओव्हर स्विच स्पष्ट 3-स्थिती ऑपरेशनसह दुहेरी उर्जा स्त्रोतांना किंवा भारांना समर्थन देते: I -OFF-II, मुख्य/ग्रिड आणि बॅकअप/जनरेटर पुरवठा, मोटर फॉरवर्ड/रिव्हर्स कंट्रोल, किंवा फेज/व्होल्टेज मॉनिटरिंग सर्किट्स दरम्यान अखंड संक्रमण सक्षम करते.

AC 50/60Hz, 230–400V, आणि 16A ते 125A पर्यंतच्या प्रवाहांसाठी रेट केलेले, CDADA 2P चेंजओव्हर स्विच IEC 60947-3 आणि EN 60947-3 मानकांचे पालन करते. ऑन/ऑफ पोझिशन इंडिकेटर, उच्च-वाहकता संपर्क आणि स्प्रिंग-असिस्टेड क्विक-मेक/ब्रेक मेकॅनिझम वैशिष्ट्यीकृत, हे वारंवार मॅन्युअल ऑपरेशनमध्येही स्थिर कामगिरी सुनिश्चित करते. MCBs आणि कॉन्टॅक्टर्सच्या बरोबरीने मॉड्यूलर इंस्टॉलेशनसाठी डिझाइन केलेले, ते इमारतींमधील वितरण बोर्ड, पंप रूम, टेलिकॉम कॅबिनेट आणि आपत्कालीन प्रकाश व्यवस्थांसाठी आदर्श आहे.

मुख्य तपशील

मालिका: SF मालिका 2P मॅन्युअल चेंजओव्हर स्विच

ब्रँड: CDADA | निर्माता: शांघाय DADA इलेक्ट्रिक कंपनी, लि

ध्रुव: 2P (ड्युअल पोल) — 1P ते 4P प्रकारांमध्ये उपलब्ध

रेट केलेले वर्तमान: 16A - 125A (40°C सभोवतालच्या वर 80% कमी)

रेट केलेले व्होल्टेज: 230/400V AC, 50/60Hz

इन्सुलेशन व्होल्टेज (Ui): 500V

उपयोग श्रेणी: AC-22A (मिश्र प्रतिरोधक आणि प्रेरक भार)

शॉर्ट-टाइम विसस्टँड करंट (Icw): 12×Ie 1s साठी

तयार करण्याची क्षमता: 20×म्हणजे, t=0.1s

यांत्रिक जीवन: 8,500 ऑपरेशन्स

इलेक्ट्रिकल लाइफ: 1,500 ऑपरेशन्स (लोडखाली)

प्रदूषण पदवी: II

माउंटिंग: मानक TH35 DIN रेल

ऑपरेशन: मॅन्युअल 3-पोझिशन हँडल (I – O – II)

निर्देशक: हँडल अलाइनमेंटद्वारे दृश्यमान चालू/बंद स्थिती

टर्मिनल: केबल किंवा बसबार कनेक्शन

टॉर्क घट्ट करणे:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

सुरक्षितता टीप: शॉर्ट-सर्किट संरक्षणासाठी अपस्ट्रीम फ्यूज/एमसीबीसह चाप विझवणारा कक्ष → वापरला जाणे आवश्यक नाही

तांत्रिक डेटा शीट

CDADA 2P चेंजओव्हर स्विच का निवडावे?

★ सुरक्षित 3-पोझिशन अलगाव

ट्रू ऑफ (ओ) स्थिती दोन्ही स्त्रोतांना डिस्कनेक्ट करते—देखभाल आणि अँटी-बॅकफीड सुरक्षिततेसाठी महत्त्वपूर्ण.

★ डीआयएन-रेल मॉड्यूलर डिझाइन

MCBs सोबत काही सेकंदात इंस्टॉल होते—जागा वाचवते आणि स्मार्ट इमारती किंवा OEM संलग्नकांमध्ये पॅनेल लेआउट सुलभ करते.

★ उच्च विश्वसनीयता संपर्क

ऑप्टिमाइझ्ड डायनॅमिक-स्टॅटिक संपर्क भूमिती कमी प्रतिकार आणि दीर्घकालीन स्थिरता सुनिश्चित करते.

★ जागतिक अनुपालन

युरोप, आशिया, आफ्रिका आणि लॅटिन अमेरिकेत स्वीकारलेले IEC 60947-3 प्रमाणित.

★ वापरकर्ता-सुरक्षित ऑपरेशन

स्प्रिंग-सहाय्यक यंत्रणा आंशिक प्रतिबद्धता प्रतिबंधित करते; 63A+ मॉडेल्ससाठी विस्तारित हँडल पर्यायी.

★ बहुमुखी अनुप्रयोग

जनरेटरच्या हस्तांतरणापासून ते मोटर दिशा उलटा - एक स्विच, एकाधिक कार्ये.

ठराविक अनुप्रयोग

बॅकअप पॉवर सिस्टम: युटिलिटी आणि जनरेटर दरम्यान स्विच करा

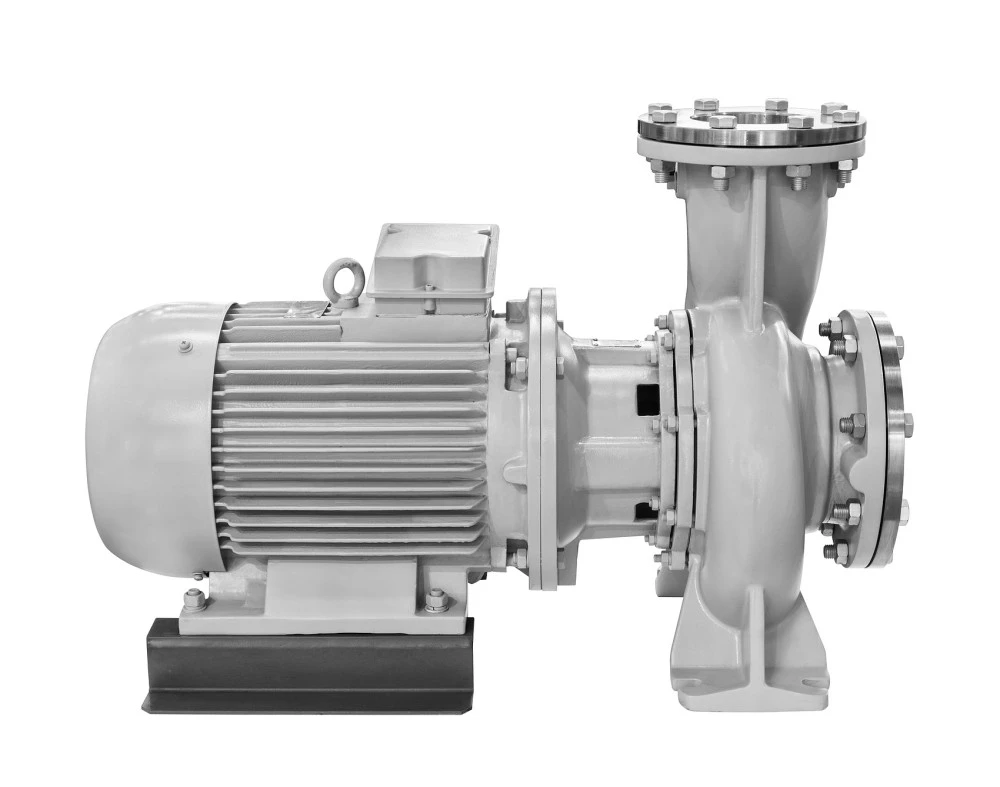

मोटर नियंत्रण: लहान पंप किंवा पंखे फॉरवर्ड/रिव्हर्स रोटेशन

मापन सर्किट्स: मीटरिंग पॅनेलमध्ये व्होल्टेज/फेज निवड

बिल्डिंग ऑटोमेशन: ड्युअल एचव्हीएसी युनिट स्विचिंग, आपत्कालीन प्रकाश हस्तांतरण

दूरसंचार आणि डेटा केंद्रे: रिडंडंट पीएसयू स्रोत निवड

CDADA बद्दल

★ आमचे मुख्य फायदे आहेत:

1) पूर्ण आंतरराष्ट्रीय प्रमाणपत्रे,

२) मजबूत OEM/ODM क्षमता,

3) उच्च खर्च-कार्यक्षमता गुणोत्तर,

4) विश्वसनीय मोठ्या प्रमाणात उत्पादन क्षमता,

5) विस्तृत निर्यात अनुभव.

★ आमची उत्पादने दक्षिणपूर्व आशिया, मध्य पूर्व, दक्षिण अमेरिका, आफ्रिका, युरोप आणि CIS देशांमध्ये यशस्वीरित्या निर्यात केली जातात, ज्यामध्ये बेल्ट आणि रोड मार्केटवर मजबूत लक्ष केंद्रित केले जाते.

★आम्ही R&D मध्ये सतत गुंतवणूक करतो, जागतिक मानके आणि मार्केट ट्रेंडचे निरीक्षण करतो आणि आमचा उत्पादन पोर्टफोलिओ अपग्रेड करण्यासाठी उद्योग तज्ञांशी सहयोग करतो.

वारंवार विचारले जाणारे प्रश्न

Q1: मी लोड अंतर्गत स्विच करू शकतो?

A1: शिफारस केलेली नाही. SF मालिका 2P चेंजओव्हर स्विचमध्ये चाप विझवणारा कक्ष नाही. स्विच करण्यापूर्वी सर्किट नेहमी डी-एनर्जाइझ करा किंवा फक्त नो-लोड ट्रान्सफरसाठी वापरा (उदा. आयसोलेटर फंक्शन). लाइव्ह-लोड स्विचिंगसाठी, मोटारीकृत ATS किंवा फ्यूज्ड स्विच डिस्कनेक्टर्सचा विचार करा.

Q2: "O" (OFF) स्थिती का आहे?

A2: केंद्र बंद स्थिती दोन्ही उर्जा स्त्रोतांपासून संपूर्ण अलगाव सुनिश्चित करते—देखभाल सुरक्षिततेसाठी आणि जनरेटर किंवा इनव्हर्टरमध्ये बॅकफीड रोखण्यासाठी आवश्यक.

Q3: मला या स्विचसह फ्यूजची आवश्यकता आहे का?

A3: होय. ते फॉल्ट करंट्समध्ये व्यत्यय आणू शकत नसल्यामुळे, तुमच्या सिस्टीमच्या संभाव्य शॉर्ट-सर्किट करंटसाठी रेट केलेल्या अपस्ट्रीम फ्यूज किंवा MCB सह नेहमी ते जोडा.

Q4: ते मोटर दिशा नियंत्रित करू शकते?

A4: होय—लहान मोटर्ससाठी, 2P स्विच योग्यरित्या वायर्ड केल्यावर फेज सीक्वेन्स उलट करू शकतो. दिशा बदलण्यापूर्वी मोटार थांबलेली आणि डी-एनर्जी झाली आहे याची खात्री करा.

Q5: इतर ब्रँडपेक्षा CDADA का निवडावे?

A5: CDADA ऑफर करते:

● खरे 3-स्थिती यांत्रिक इंटरलॉक (कोणत्याही फ्लोटिंग स्थिती नाहीत)

● जागतिक पॅनेल मानकांसह DIN-रेल्वे सुसंगतता

● स्विच स्थितीचे दृश्य संकेत साफ करा

● विश्वसनीय संपर्क दाबासाठी मजबूत स्प्रिंग यंत्रणा

● संपूर्ण IEC प्रमाणन आणि तांत्रिक समर्थनासह स्पर्धात्मक किंमत
