6kA AC लघु सर्किट ब्रेकर सर्किट संरक्षण कसे सुधारते?

सामग्री सारणी

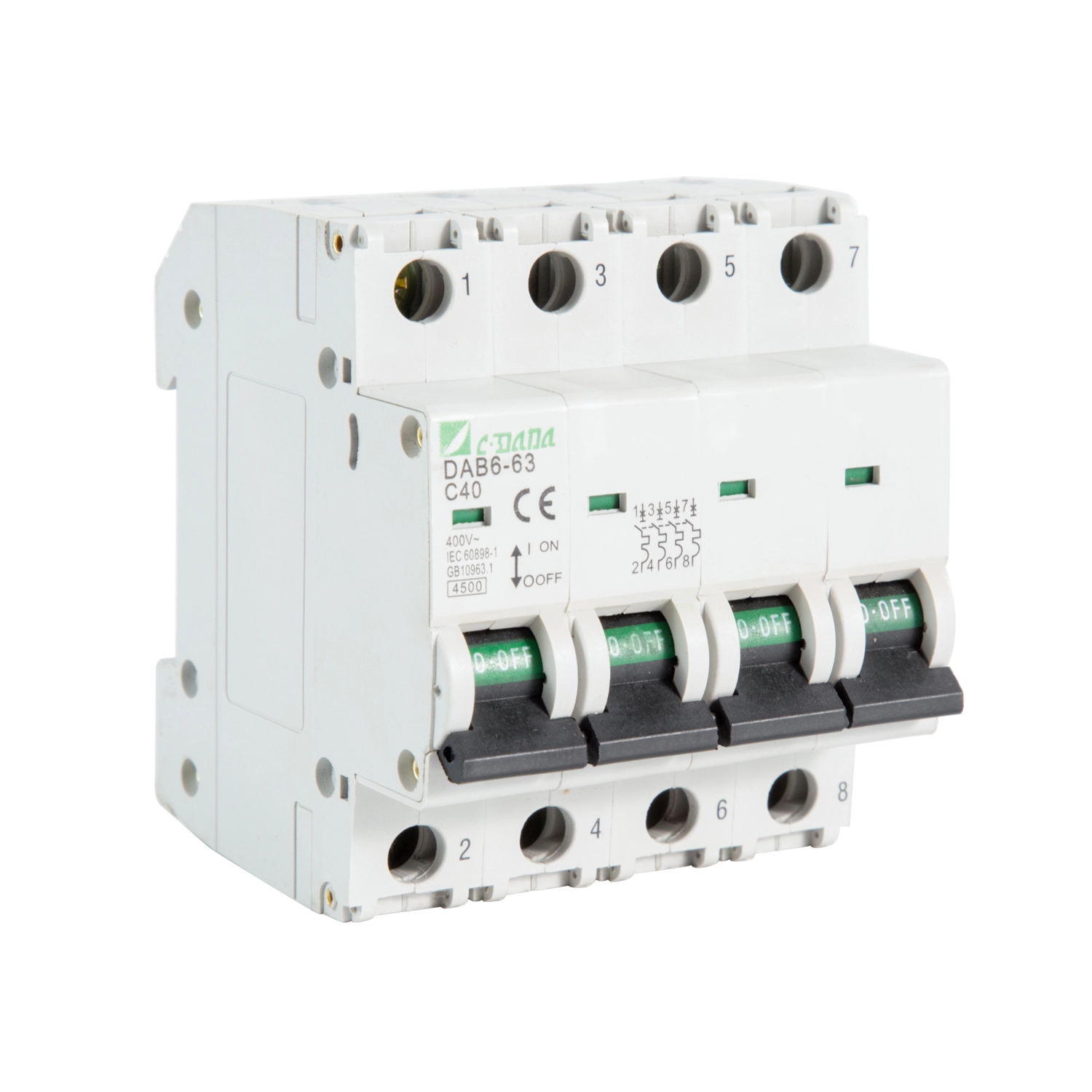

6kA AC मिनिएचर सर्किट ब्रेकर म्हणजे काय?

लघु सर्किट ब्रेकर, ज्याला सामान्यतः MCB म्हटले जाते, हे एक संरक्षणात्मक स्विचिंग डिव्हाइस आहे जे असामान्य वर्तमान परिस्थिती उद्भवल्यास स्वयंचलितपणे इलेक्ट्रिकल सर्किट डिस्कनेक्ट करण्यासाठी डिझाइन केलेले आहे. पारंपारिक फ्यूजच्या विपरीत, MCB सामान्यतः फॉल्ट साफ केल्यानंतर रीसेट केले जाऊ शकते, ज्यामुळे ते वारंवार ऑपरेशन आणि देखभाल करणे सोयीचे होते.

पद6kAलागू चाचणी परिस्थितीनुसार ब्रेकरच्या रेट केलेल्या शॉर्ट-सर्किट ब्रेकिंग क्षमतेचा संदर्भ देते. सोप्या भाषेत, 6kA MCB निर्दिष्ट आवश्यकता पूर्ण केल्यावर 6,000 अँपिअरपर्यंतच्या संभाव्य शॉर्ट-सर्किट प्रवाहात सुरक्षितपणे व्यत्यय आणण्यासाठी डिझाइन केलेले आहे.

IEC/EN 60898-1 चे पालन करणारी उत्पादने सामान्यत: रेट केलेले वर्तमान, रेट केलेले व्होल्टेज, वारंवारता, ब्रेकिंग क्षमता आणि तात्काळ ट्रिपिंग वैशिष्ट्ये यासारखे पॅरामीटर्स निर्दिष्ट करतात. व्यावसायिक MCB श्रेणी वेगवेगळ्या वर्तमान रेटिंग आणि पोल कॉन्फिगरेशनमध्ये 6kA रेटिंग देऊ शकतात.

6kA ब्रेकिंग क्षमता का महत्त्वाची आहे?

शॉर्ट सर्किट्स फार कमी कालावधीत अत्यंत उच्च प्रवाह निर्माण करू शकतात. जर संरक्षक उपकरण त्याच्या स्थापनेच्या ठिकाणी उपलब्ध असलेल्या फॉल्ट करंटमध्ये सुरक्षितपणे व्यत्यय आणू शकत नसेल, तर परिणामांमध्ये तीव्र संपर्काचे नुकसान, जास्त उष्णता, उपकरणे निकामी होणे किंवा धोकादायक इलेक्ट्रिकल आर्किंग यांचा समावेश असू शकतो.

म्हणून, ब्रेकिंग क्षमता केवळ निवडली जाऊ नये कारण 6kA हे सामान्यतः उपलब्ध तपशील आहे. इंस्टॉलेशन पॉईंटवरील संभाव्य शॉर्ट-सर्किट करंटचे मूल्यांकन करणे आवश्यक आहे आणि निवडलेल्या ब्रेकरमध्ये त्या प्रणालीसाठी पुरेशी व्यत्यय क्षमता असणे आवश्यक आहे.

उत्पादक तपशील स्पष्ट करतात की 6kA MCB वर्तमान रेटिंग आणि व्होल्टेज कॉन्फिगरेशनच्या श्रेणीसाठी उपलब्ध आहेत, ज्यात सामान्य 230V आणि 400V AC वितरण प्रणालींचा समावेश आहे.

एसी मिनिएचर सर्किट ब्रेकर सर्किटचे संरक्षण कसे करतो?

एक सामान्य MCB थर्मल आणि चुंबकीय संरक्षण यंत्रणा एकत्र करते. ही दोन कार्ये वेगवेगळ्या विद्युत समस्यांचे निराकरण करतात.

1. थर्मल संरक्षण:सतत ओव्हरलोड द्विधातु घटक गरम करतो. जेव्हा तापमान ऑपरेटिंग थ्रेशोल्डवर पोहोचते, तेव्हा यंत्रणा सोडते आणि सर्किट उघडते.
2. चुंबकीय संरक्षण:उच्च शॉर्ट-सर्किट प्रवाह एक मजबूत चुंबकीय प्रभाव निर्माण करतो जो तात्काळ ट्रिप यंत्रणा सक्रिय करतो, सर्किट वेगाने डिस्कनेक्ट करतो.
3. मॅन्युअल स्विचिंग:MCB सामान्यत: देखभाल किंवा प्रतिष्ठापन कार्यादरम्यान सर्किट अलगावसाठी स्वहस्ते स्विच केले जाऊ शकते.

हे संयोजन MCB ला सर्किट्ससाठी योग्य बनवते जेथे दीर्घ-कालावधीचे ओव्हरलोड आणि अचानक शॉर्ट-सर्किट दोष या दोन्हीकडे लक्ष देणे आवश्यक आहे. आधुनिक MCB उत्पादन श्रेणी सामान्यतः थर्मल आणि चुंबकीय प्रकाशन एकत्र करतात आणि इच्छित लोडवर अवलंबून B, C किंवा D वैशिष्ट्ये प्रदान करू शकतात.

खरेदीदारांनी कोणते तांत्रिक मापदंड तपासले पाहिजेत?

इतर पॅरामीटर्सकडे दुर्लक्ष करताना खरेदीदार अनेकदा वर्तमान रेटिंग आणि किंमतीवर लक्ष केंद्रित करतात. विश्वसनीय प्रकल्प तपशीलासाठी, खालील वैशिष्ट्ये एकत्रितपणे तपासल्या पाहिजेत.

प्रस्थापित निर्मात्यांकडील उत्पादन दस्तऐवजीकरण सामान्यतः हे पॅरामीटर्स एकत्रितपणे प्रदान करते ऐवजी ब्रेकिंग क्षमतेला वेगळे तपशील म्हणून मानण्याऐवजी.

B, C, आणि D ट्रिप वक्र निवडीवर कसा परिणाम करतात?

MCB निर्दिष्ट करताना ट्रिप वक्र हा सर्वात महत्वाचा निर्णय आहे. पत्र अंदाजे श्रेणीचे वर्णन करते ज्यामध्ये चुंबकीय तात्काळ प्रकाशन ब्रेकरच्या रेट केलेल्या प्रवाहाच्या सापेक्ष चालते.

या श्रेणी सामान्यतः IEC 60898-1 MCB वैशिष्ट्यांशी संबंधित आहेत.

उदाहरणार्थ, जर एखाद्या मोटरने त्याच्या सामान्य ऑपरेटिंग करंटपेक्षा अनेक पटीने तात्पुरता प्रारंभिक प्रवाह निर्माण केला, तर स्टार्टअप दरम्यान एक अत्यंत संवेदनशील वक्र अनावश्यकपणे ट्रिप होऊ शकतो. उपकरणे आणि संपूर्ण सर्किट डिझाइनवर अवलंबून, C-वक्र किंवा D-वक्र डिव्हाइस अधिक योग्य असू शकते.

6kA AC लघु सर्किट ब्रेकर्स कुठे वापरले जातात?

6kA AC लघु सर्किट ब्रेकर अनेक लो-व्होल्टेज ऍप्लिकेशन्ससाठी योग्य असू शकतो जेव्हा वास्तविक फॉल्ट लेव्हल, व्होल्टेज, करंट आणि इंस्टॉलेशन आवश्यकता डिव्हाइसच्या वैशिष्ट्यांमध्ये येतात.

• निवासी वितरण:लाइटिंग सर्किट्स, सॉकेट सर्किट्स, घरगुती उपकरणे आणि शाखा सर्किट्स.
• व्यावसायिक इमारती:कार्यालय वितरण बोर्ड, प्रकाश व्यवस्था, किरकोळ सुविधा, आणि लहान उपकरणे सर्किट.
• औद्योगिक नियंत्रण पॅनेल:सहाय्यक सर्किट, नियंत्रण उपकरणे, लहान मोटर्स आणि इतर योग्य कमी-व्होल्टेज लोड.
• इमारत सेवा:HVAC-संबंधित सहाय्यक सर्किट, पंप, प्रकाश आणि सामान्य वीज वितरण जेथे तपशील योग्य आहेत.
• विद्युत वितरण कॅबिनेट:शाखा-सर्किट संरक्षण आणि मॉड्यूलर वितरण प्रणाली.

वास्तविक अनुप्रयोग नेहमी निर्मात्याच्या उत्पादन दस्तऐवजीकरण आणि स्थापनेच्या आवश्यकतांनुसार सत्यापित केला पाहिजे. प्रत्येक विद्युत वातावरणासाठी 6kA रेटिंग कधीही योग्य आहे असे गृहीत धरू नये.

योग्य MCB कोणत्या समस्यांना रोखू शकते?

खरेदीची सर्वात मोठी चिंता म्हणजे ब्रेकर कार्य करतो की नाही, परंतु ज्या परिस्थितीसाठी तो निवडला गेला त्या परिस्थितीत तो सातत्यपूर्ण कामगिरी करतो की नाही.

1. सतत ओव्हरलोड

जास्त काळ जास्त विद्युत प्रवाह वाहून नेणाऱ्या सर्किटमुळे कंडक्टर गरम होऊ शकते आणि उपकरणे अकाली खराब होऊ शकतात. थर्मल रिलीझ सतत ओव्हरलोड परिस्थितींना प्रतिसाद देण्यासाठी डिझाइन केले आहे.

2. शॉर्ट-सर्किट नुकसान

योग्य ब्रेकिंग क्षमता MCB ला डिव्हाइसची निर्दिष्ट व्यत्यय क्षमता ओलांडल्याशिवाय अत्याधिक फॉल्ट करंटमध्ये व्यत्यय आणू देते.

3. उपद्रव ट्रिपिंग

अयोग्य ट्रिप वक्र उपकरणे सुरू झाल्यावर अनावश्यक व्यत्यय आणू शकतात. लोडशी B, C, किंवा D वैशिष्ट्ये जुळणे या समस्येचे निराकरण करण्यात मदत करते.

4. कठीण देखभाल

एक मॉड्यूलर MCB सोयीस्कर मॅन्युअल अलगाव प्रदान करू शकते, इलेक्ट्रिशियनना संपूर्ण वितरण प्रणाली बंद न करता वैयक्तिक सर्किट ओळखण्यास आणि त्यावर कार्य करण्यास मदत करते.

5. खरेदी अनिश्चितता

B2B प्रकल्पांमध्ये, अपूर्ण तांत्रिक वैशिष्ट्यांमुळे चुकीची उत्पादने, मंजूरी विलंब किंवा बदली खर्च होऊ शकतो. स्पष्ट उत्पादन डेटाशीट आणि परिभाषित तांत्रिक मापदंड हे जोखीम कमी करतात.

खरेदीदार योग्य 6kA MCB कसे निवडू शकतात?

एक व्यावहारिक निवड प्रक्रिया अनेक चरणांमध्ये विभागली जाऊ शकते. हे अभियंते आणि खरेदी करणाऱ्या संघांना केवळ कॅटलॉग शीर्षकावरून उत्पादन निवडणे टाळण्यास मदत करते.

1. सिस्टम व्होल्टेज निश्चित करा.
   नाममात्र एसी व्होल्टेजची पुष्टी करा आणि अनुप्रयोग सिंगल-फेज किंवा थ्री-फेज आहे का.
2. डिझाइन करंटची गणना किंवा पुष्टी करा.
   MCB चा रेट केलेला प्रवाह अपेक्षित सर्किट लोड आणि कंडक्टरच्या स्वीकार्य प्रवाहाशी समन्वयित असावा.
3. संभाव्य शॉर्ट-सर्किट प्रवाह निश्चित करा.
   इंस्टॉलेशन पॉईंटवर उपलब्ध फॉल्ट करंट तपासा आणि निवडलेली 6kA ब्रेकिंग क्षमता पुरेशी असल्याची खात्री करा.
4. लोड इनरशचे मूल्यांकन करा.
   सर्किटमध्ये मोटर्स, ट्रान्सफॉर्मर, कॅपेसिटिव्ह उपकरणे, स्विचिंग पॉवर सप्लाय किंवा इतर लोड आहेत की नाही ते ओळखा जे महत्त्वपूर्ण स्टार्टअप करंट तयार करतात.
5. योग्य ट्रिप वक्र निवडा.
   सर्वात सामान्य पर्याय निवडण्याऐवजी वास्तविक भार आणि संरक्षण आवश्यकतांवर आधारित B, C किंवा D निवडा.
6. पोल कॉन्फिगरेशन निवडा.
   प्रकल्पाला 1P, 1P+N, 2P, 3P, 3P+N किंवा उत्पादन मालिकेद्वारे समर्थित अन्य कॉन्फिगरेशन आवश्यक आहे का याची पुष्टी करा.
7. मानके आणि कागदपत्रे तपासा.
   लागू डेटाशीट, चाचणी माहिती, प्रमाणपत्रे, मितीय रेखाचित्रे आणि स्थापना सूचनांची विनंती करा.
8. पॅनेलची सुसंगतता तपासा.
   डीआयएन-रेल्वेचे परिमाण, टर्मिनल व्यवस्था, कंडक्टर श्रेणी, ॲक्सेसरीज आणि उपलब्ध इंस्टॉलेशन जागा तपासा.

टाळण्यासाठी सामान्य निवड चुका

जरी मूलभूत तपशील योग्य दिसत असले तरीही, स्थापनेनंतर अनेक चुका समस्या निर्माण करू शकतात.

रेट केलेला प्रवाह, कंडक्टर क्षमता, ट्रिप वैशिष्ट्य आणि दोष पातळी यांच्यातील योग्य समन्वय विश्वसनीय MCB निवडीसाठी केंद्रस्थानी आहे.

अनुभवी MCB उत्पादकासह का काम करावे?

मोठ्या प्रमाणात खरेदी, OEM प्रकल्प, वितरण भागीदारी आणि इलेक्ट्रिकल पॅनेल उत्पादनासाठी, उत्पादनाची गुणवत्ता फक्त एक विचार आहे. खरेदीदारांना सुसंगत तपशील, स्थिर उत्पादन, प्रतिसादात्मक तांत्रिक संप्रेषण आणि प्रकल्प मंजुरीचे समर्थन करणारे दस्तऐवजीकरण आवश्यक आहे.

शांघाय डाडा इलेक्ट्रिक कं, लि.लघु सर्किट ब्रेकर सोल्यूशन्स आणि संबंधित लो-व्होल्टेज इलेक्ट्रिकल प्रोटेक्शन उत्पादने शोधत असलेल्या ग्राहकांसाठी उत्पादन भागीदार म्हणून मानले जाऊ शकते. B2B खरेदीदारांसाठी, सर्वात उपयुक्त पुरवठादाराचे मूल्यमापन केवळ मार्केटिंगच्या दाव्यांऐवजी मोजता येण्याजोग्या तांत्रिक माहितीवर केंद्रित असले पाहिजे.

• उत्पादन तपशील आणि तांत्रिक मापदंड साफ करा
• परिभाषित रेटेड वर्तमान आणि व्होल्टेज श्रेणी
• उपलब्ध ब्रेकिंग-क्षमता पर्याय
• भिन्न लोड स्थितींसाठी ट्रिप-वक्र माहिती
• उत्पादन रेखाचित्रे आणि स्थापना माहिती
• लागू प्रमाणन आणि अनुपालन दस्तऐवजीकरण
• स्थिर उत्पादन आणि गुणवत्ता-नियंत्रण प्रक्रिया
• प्रकल्प-विशिष्ट आवश्यकतांसाठी तांत्रिक संप्रेषण
• जेथे लागू असेल तेथे OEM/ODM समर्थन

आयातदार आणि इलेक्ट्रिकल वितरकांसाठी, हे घटक विशेषतः महत्वाचे असू शकतात जेव्हा उत्पादने वेगवेगळ्या वितरण प्रणालींमध्ये एकत्रित करणे किंवा एकाधिक बाजारपेठांमध्ये विकणे आवश्यक असते.
