पॉवर सिस्टमच्या भविष्यासाठी डीसी सर्किट संरक्षण गंभीर का होत आहे?

जागतिक ऊर्जा उद्योग थेट प्रवाहावर अधिकाधिक अवलंबून आहे. सोलर फोटोव्होल्टेइक ॲरे, बॅटरी एनर्जी स्टोरेज सिस्टीम, इलेक्ट्रिक वाहन चार्जिंग स्टेशन, दूरसंचार उपकरणे आणि डेटा सेंटर या सर्वांमध्ये महत्त्वाचे DC विभाग आहेत. हे ऍप्लिकेशन्स जसजसे विस्तारतात, सर्किट संरक्षण समर्थन घटकापासून सिस्टम सुरक्षिततेच्या मध्यवर्ती भागाकडे जात आहे. एडीसी सर्किट ब्रेकरकेबल्स, कन्व्हर्टर्स, बॅटरी आणि कनेक्ट केलेल्या उपकरणांचे नुकसान मर्यादित करून, असामान्य प्रवाह जलद आणि सुरक्षितपणे डिस्कनेक्ट करणे आवश्यक आहे.

DC मध्ये व्यत्यय आणणे तांत्रिकदृष्ट्या AC मध्ये व्यत्यय आणण्यापेक्षा वेगळे आहे. AC सर्किटमध्ये, प्रवाह नैसर्गिकरित्या प्रति सेकंद अनेक वेळा शून्य ओलांडतो, ज्यामुळे विद्युत चाप विझण्यास मदत होते. DC मध्ये नैसर्गिक शून्य क्रॉसिंग नसते, त्यामुळे संपर्क वेगळे केल्यानंतर चाप स्थिर राहू शकतो. त्यामुळे DC साठी डिझाइन केलेल्या ब्रेकर्सना योग्य संपर्क संरचना, आर्क च्युट्स, चुंबकीय ब्लोआउट व्यवस्था, इन्सुलेशन अंतर आणि वायरिंग कॉन्फिगरेशन आवश्यक आहे. AC ब्रेकर कधीही DC सेवेसाठी योग्य मानू नये कारण त्याचे वर्तमान रेटिंग पुरेसे दिसते.

उच्च सिस्टीम व्होल्टेज आणि जास्त पॉवर डेन्सिटीकडे जाण्याचा एक स्पष्ट उद्योग कल आहे. उच्च डीसी व्होल्टेज समान प्रसारित शक्तीसाठी प्रवाह कमी करू शकते, कंडक्टरचे नुकसान आणि केबलची आवश्यकता कमी करण्यास मदत करते. तथापि, ते इन्सुलेशन समन्वय आणि चाप व्यत्यय देखील अधिक मागणी करते. उत्पादनाच्या निवडीमध्ये रेट केलेले ऑपरेशनल व्होल्टेज, रेट केलेले वर्तमान, खांबांची संख्या, शॉर्ट-सर्किट ब्रेकिंग क्षमता, वापराचे वातावरण आणि निर्मात्याची निर्दिष्ट कनेक्शन पद्धत विचारात घेणे आवश्यक आहे. काही DC ब्रेकर डिझाईन्ससाठी पोलॅरिटी आवश्यकता विशेषतः महत्वाच्या असतात.

दुसरी प्रवृत्ती म्हणजे ब्रेकर्स आणि इलेक्ट्रॉनिक मॉनिटरिंग यांच्यातील जवळचा समन्वय. आधुनिक ऊर्जा प्रणाली अतिउष्णता, ओव्हरलोड्स, इन्सुलेशन दोष आणि असामान्य ऑपरेटिंग पॅटर्न ओळखण्यासाठी सेन्सर्स, कंट्रोलर आणि कम्युनिकेशन नेटवर्क्सचा वापर करतात. यांत्रिक संरक्षण अत्यावश्यक राहिले आहे, परंतु ते एका व्यापक संरक्षण आर्किटेक्चरचा भाग बनत आहे ज्यामध्ये फ्यूज, वाढ संरक्षणात्मक उपकरणे, कॉन्टॅक्टर्स, इन्सुलेशन मॉनिटरिंग उपकरणे आणि बॅटरी व्यवस्थापन प्रणाली यांचा समावेश असू शकतो. अपस्ट्रीम आणि डाउनस्ट्रीम डिव्हाइसेसमधील निवडकतेकडे देखील अधिक लक्ष दिले जात आहे कारण अनावश्यक शटडाउन संपूर्ण सोलर स्ट्रिंग, स्टोरेज रॅक, चार्जिंग कॅबिनेट किंवा औद्योगिक प्रक्रियेवर परिणाम करू शकते.

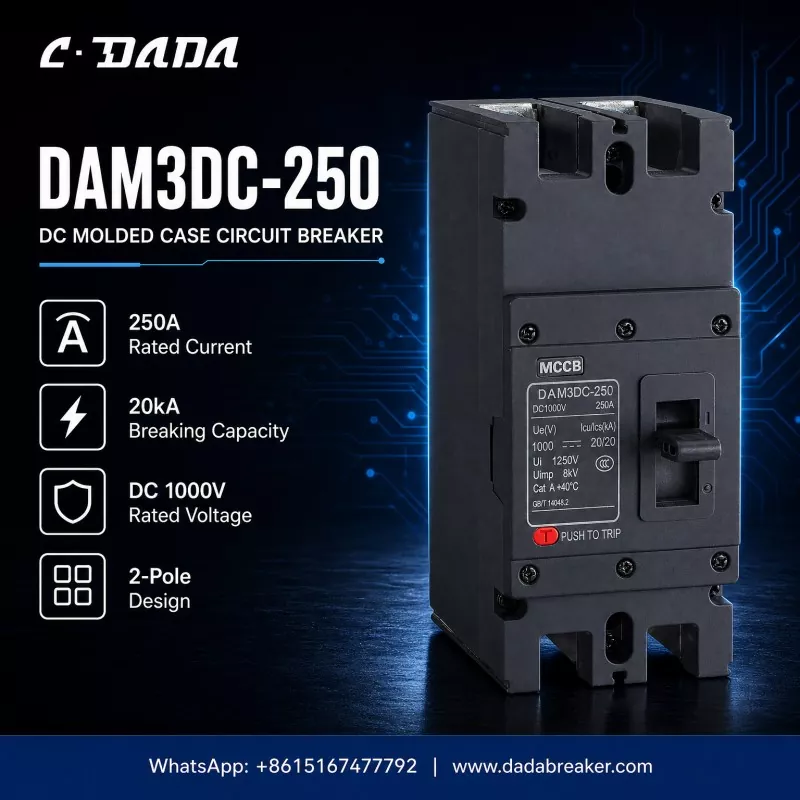

DAM3DC-250 ने दाखवले आहेशांघाय दादा इलेक्ट्रिकउच्च-वर्तमान वितरणामध्ये वापरल्या जाणाऱ्या मोल्डेड-केस डीसी ब्रेकरचा प्रकार स्पष्ट करतो. दृश्यमान वैशिष्ट्ये 250 A चा रेट केलेला प्रवाह, 1000 V चा DC रेट केलेला व्होल्टेज, 20 kA ची ब्रेकिंग क्षमता आणि दोन-ध्रुव डिझाइन दर्शवतात. ही मूल्ये त्याच्या इच्छित विद्युत श्रेणीचे वर्णन करतात; ते प्रत्येक स्थापनेसाठी योग्यता स्वतः ठरवत नाहीत. अभियंत्यांनी अद्याप वास्तविक शॉर्ट-सर्किट पातळी, कंडक्टर आकार, सभोवतालचे तापमान, संलग्न परिस्थिती, लोड वैशिष्ट्ये, स्थापना उंची, लागू मानके आणि आवश्यक संरक्षण समन्वय सत्यापित करणे आवश्यक आहे.

अंतिम वापरकर्त्यांसाठी, स्पष्ट लेबलिंग आणि दस्तऐवजीकरण तितकेच मौल्यवान आहेत, कारण योग्य स्थापना, देखभाल आणि बदली निर्णय डिव्हाइसचे सत्यापित रेटिंग आणि सेवेमधील मर्यादा जाणून घेण्यावर अवलंबून असतात.

पुढे पाहताना, खरेदीदार केवळ वर्तमान रेटिंगनुसार डिव्हाइसेस निवडण्याऐवजी अनुप्रयोग-विशिष्ट प्रमाणीकरणावर अधिक भर देतील. विश्वसनीय डीसी संरक्षण योग्य व्होल्टेज जुळणी, पुरेशी व्यत्यय क्षमता, योग्य पोल कॉन्फिगरेशन, नियंत्रित स्थापना आणि नियतकालिक तपासणी यावर अवलंबून असते. नवीकरणीय निर्मिती, स्टोरेज आणि विद्युतीकृत वाहतूक विकसित होत राहिल्याने, या मूलभूत गोष्टी समजून घेतल्याने सिस्टम डिझाइनर्सना जोखीम कमी करण्यात आणि अधिक विश्वासार्ह DC नेटवर्क तयार करण्यात मदत होईल.
