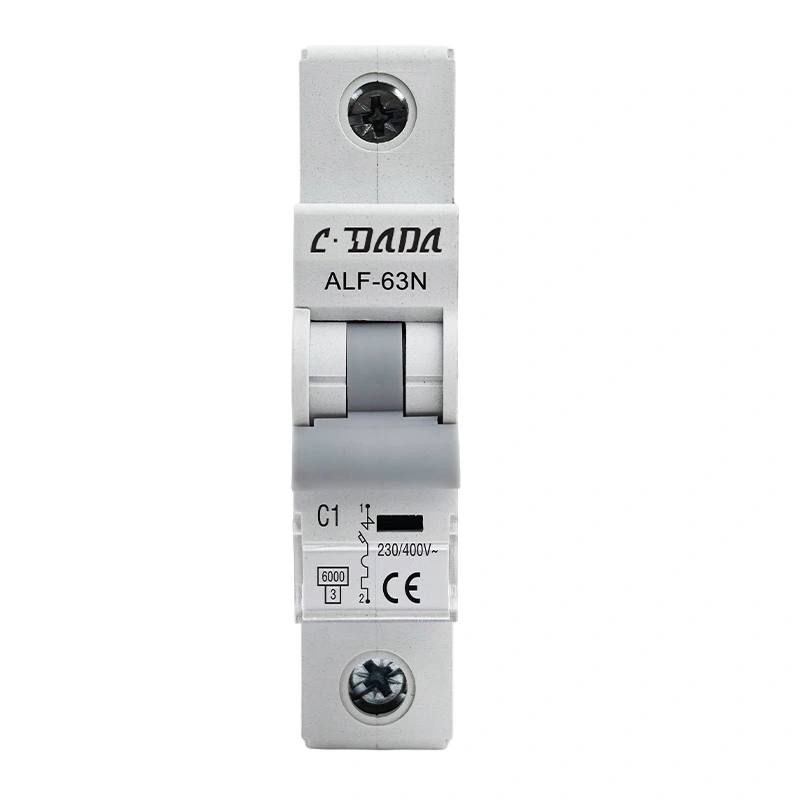

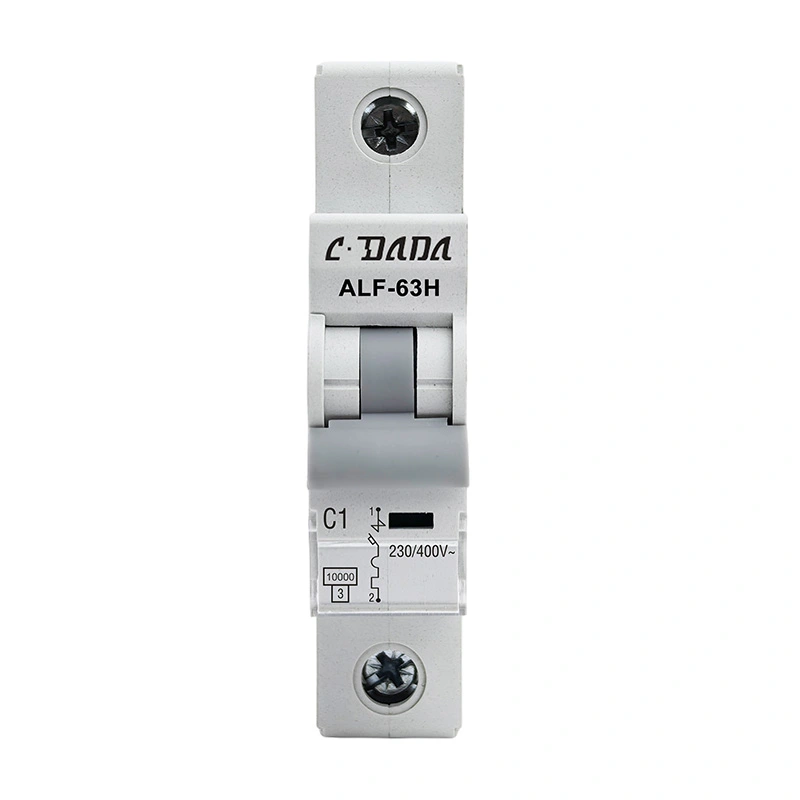

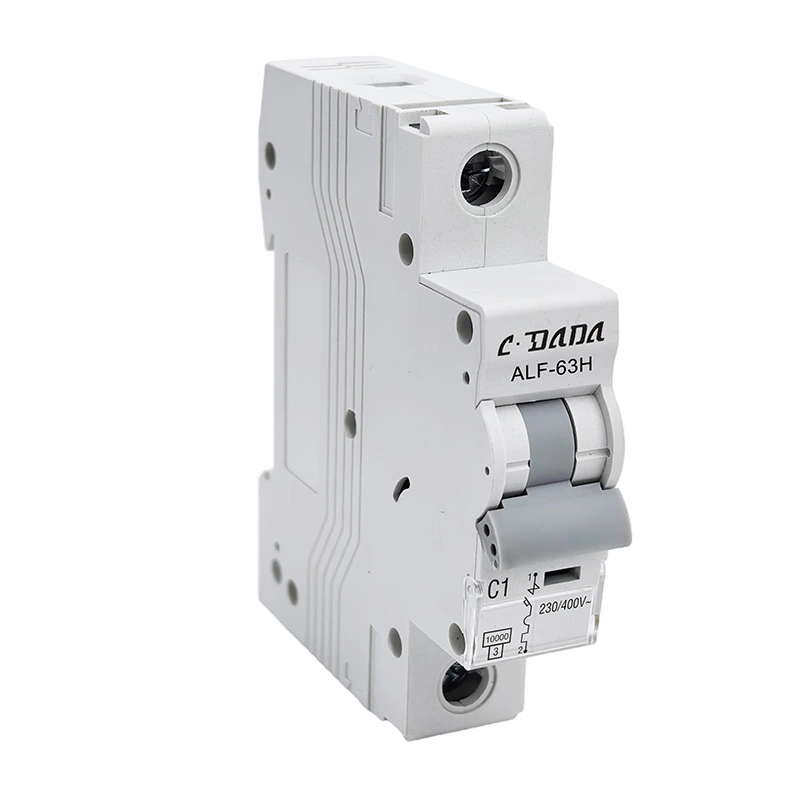

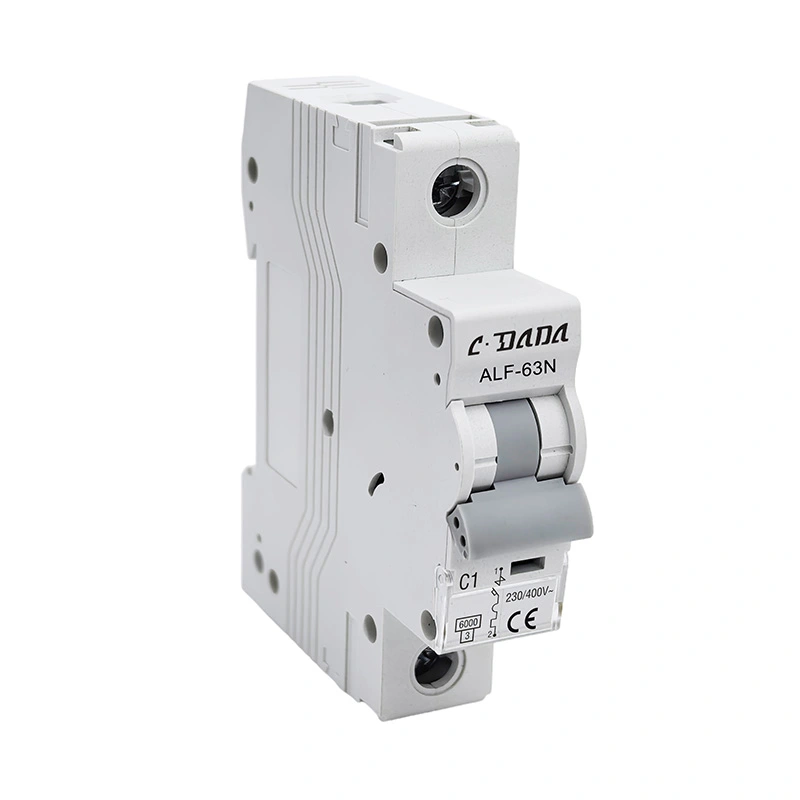

6KA 10kA लघु सर्किट ब्रेकर

ALF-63N/H मालिका हाय ब्रेकिंग 6KA 10kA मिनिएचर सर्किट ब्रेकर (MCB), IEC60898 मानकांशी सुसंगत आहे, MCB मध्ये विश्वसनीय कार्यप्रदर्शन, अचूक संरक्षणात्मक कार्य, कमी प्रकाशन वेळ, आणि उच्च ब्रेक क्षमता, लहान आवाजाचे वैशिष्ट्य आहे. हे कॉन्टॅक्टर्स, स्विचगियर आणि इलेक्ट्रिक उपकरणांमध्ये मोठ्या प्रमाणावर वापरले जाते आणि ओव्हरलोड केले जाते.

CDADA शी संपर्क साधा आणि आम्हाला तुमचा निर्माता म्हणून निवडा, आम्ही OEM/ODM सेवा देऊ शकतो.

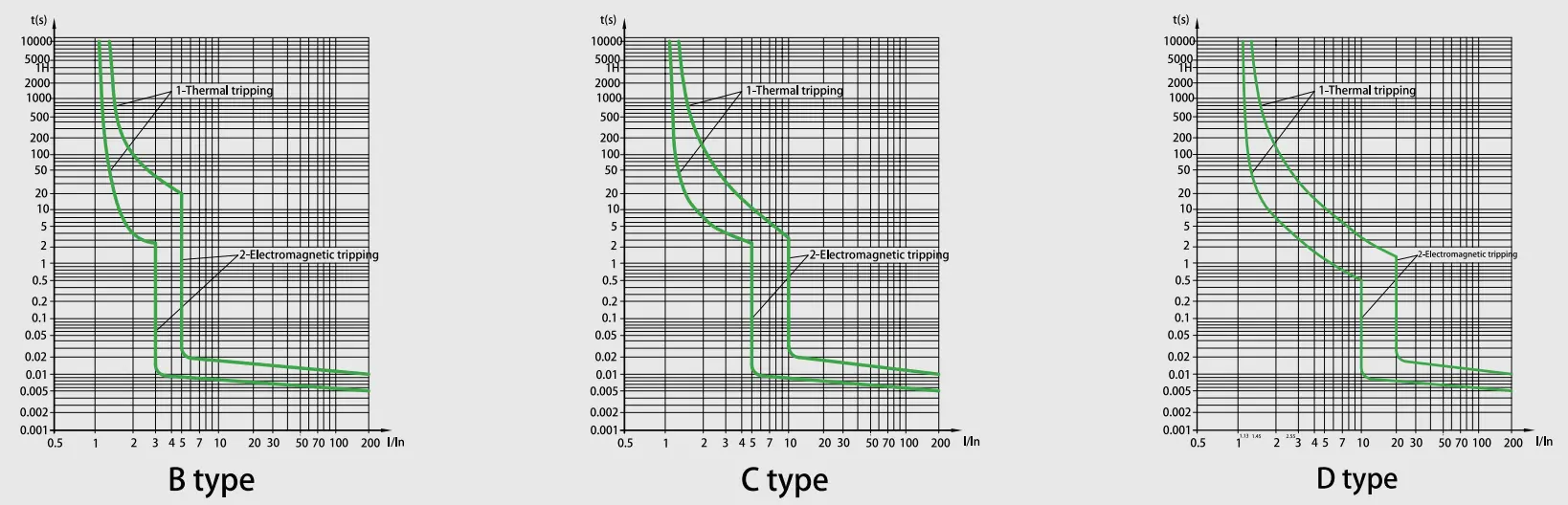

वैशिष्ट्यपूर्ण वक्र

तांत्रिक तपशील

ALF-63N/H मालिका 6KA 10kA लघु सर्किट ब्रेकर
मानक	EN/IEC60898-1
ब्रेकिंग क्षमता (kA)	६,१०
संरक्षण	ओव्हरलोड आणि शॉर्ट सर्किट विरुद्ध
रेट केलेले वर्तमान(A) मध्ये	1,2,3,4,6,10,13,16,20,25,32,40,50,63
रेट केलेले व्होल्टेज(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
रेट केलेले आवेग व्होल्टेज Uimp(kV) सहन करते	4
रेटेड इन्सुलेशन व्होल्टेज Ui(V)	500
ऊर्जा मर्यादित कॅस	3
सभोवतालचे तापमान (℃)	-25~+40, कमाल.95% आर्द्रता
थर्मल ऑपरेटिंग मर्यादा	1.13xln एका तासात ट्रिपिंग नाही
	एका तासात 1.45xIn Tripping
चुंबकीय कार्य	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
खांबांची संख्या	1P,1P+N,2P,3P,3P+N आणि 4P
सहलीचा प्रकार	थर्मल/चुंबकीय प्रकाशन
टर्मिनल क्षमता	16mm² लवचिक किंवा 25mm² 25A रेटिंग पर्यंत कठोर
	25mm²लवचिक किंवा 35mm²कठोर 32A ते 63A रेटिंग
संरक्षण पदवी	IP20
स्थापना	35 मिमी डीआयएन रेल्वेवर माउंट करणे
रुंदी	17.8 मिमी प्रति पोल

सर्किट ब्रेकर रिलीझ वैशिष्ट्यपूर्ण

नाही.	रिलीझचे रेट केलेले वर्तमान(A)	प्रारंभिक अवस्था	वर्तमान चाचणी	निर्दिष्ट वेळ	निकाल मिळावा	शेरा
1	1-63	थंड स्थिती	1.13 इं	t≤1 ता	नॉन ट्रिप
2	1-63	मागील चाचणीवर	1.45ln	t<1 ता	सहल	5s मध्ये निर्दिष्ट मूल्यावर करंट सेट करणे
3	मध्ये≤32	थंड स्थिती	२.५५ इं	1s	सहल
	मध्ये>32
4	1-63	थंड स्थिती	3 इं	t≤0.1s	नॉन ट्रिप	बी प्रकार
			5 इं	t<0.1s	सहल	बी प्रकार
			5 10ln मध्ये	t≤0.1s	नॉन ट्रिप	सी प्रकार
			10 इं	t<0.1s	सहल	सी प्रकार
			20ln	t≤0.1s	नॉन ट्रिप	डी प्रकार
				t<0.1s	सहल	डी प्रकार

सहनशक्ती (ऑपरेशन्स)

श्रेणी	ऑपरेशन सायकल	ऑपरेशन वारंवारता	रेट केलेले वर्तमान
विद्युत सहनशक्ती	4000	२४०/ता	1-32
		120/ता	40-63
यांत्रिक सहनशक्ती	10000	२४०/ता	1-63

वैशिष्ट्ये

★अल्ट्रा-हाय शॉर्ट-सर्किट ब्रेकिंग क्षमता

प्रगत चाप नियंत्रण तंत्रज्ञान उद्योग मानकांच्या तुलनेत उच्च व्यत्यय क्षमता प्राप्त करते, अत्यंत दोष परिस्थितीत औद्योगिक-श्रेणीच्या विद्युत प्रणालीसाठी विश्वसनीय संरक्षण सुनिश्चित करते.

★ ड्युअल-मोड कनेक्शन इंटरफेस

इंटिग्रेटेड हायब्रीड टर्मिनल डिझाईन कठोर बसबार डॉकिंग आणि लवचिक केबल क्लॅम्पिंग या दोन्हींना समर्थन देते, वायरिंगचा वेळ 40% कमी करताना विविध इंस्टॉलेशन परिस्थितींमध्ये टूल-फ्री अनुकूलन सक्षम करते.

★ दीर्घायुष्यासाठी ऊर्जा-साठवण यंत्रणा

10,000 यांत्रिक चक्र सहनशक्तीसह स्प्रिंग-सहाय्यित ऑपरेटिंग सिस्टम, ज्यामध्ये पोशाख-भरपाई तंत्रज्ञान आहे

★ प्रगत संमिश्र संलग्नक

फॉल्ट इव्हेंट्ससाठी फेम-रिटार्कंट, उष्णता-प्रतिरोधक आणि आवेग-प्रूफ गुणधर्मांसह एकत्रित आर्क-वेन्चिंग चेंबर्स.

★ डायनॅमिक करंट-लिमिटिंग टोपोलॉजी

इंटेलिजेंट लेट-थ्रू एनर्जी सप्रेशन पीक फॉल्ट करंट 65-80% कमी करते, 30% एकूण सिस्टम खर्च कमी करण्याच्या क्षमतेसह डाउनस्ट्रीम डिव्हाइस स्पेसिफिकेशन ऑप्टिमायझेशन सक्षम करते.

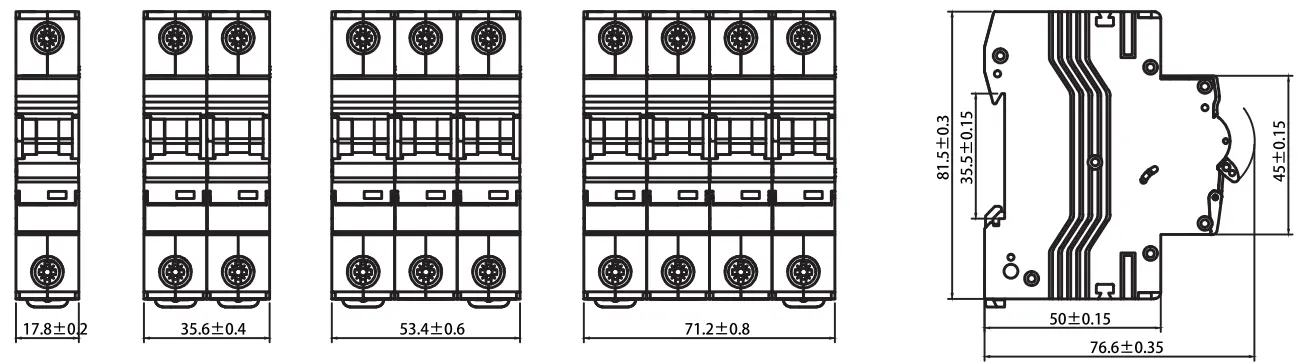

बाह्यरेखा परिमाणे

अनुप्रयोग परिस्थिती

★ निवासी: घराच्या सुरक्षिततेसाठी ग्राहक युनिट्स आणि वितरण बोर्ड.

★ औद्योगिक: कॉन्टॅक्टर्स, स्विचगियर आणि जड इलेक्ट्रिक उपकरणांचे संरक्षण.

★ व्यावसायिक: ऑफिस इमारती आणि शॉपिंग मॉल्स ज्यांना उच्च-ब्रेकिंग विश्वासार्हता आवश्यक आहे.

गुणवत्ता नियंत्रण आणि मानक चाचणी

★ IEC60898-1 चे अनुपालन सुनिश्चित करण्यासाठी प्रत्येक CDADA MCB कठोर चाचणी घेते:

★ थर्मल ट्रिपिंग चाचणी: 1.13In (नॉन-ट्रिप) आणि 1.45In (1 तासाच्या आत ट्रिप) सत्यापित.

★ चुंबकीय ट्रिपिंग चाचणी: B, C आणि D वैशिष्ट्यांसाठी अचूक प्रकाशन चाचणी.

★ इलेक्ट्रिकल एन्ड्युरन्स: 4,000 ऑपरेशन सायकलसाठी चाचणी केली गेली.

★ यांत्रिक सहनशक्ती: 10,000 चक्रांसाठी सत्यापित.

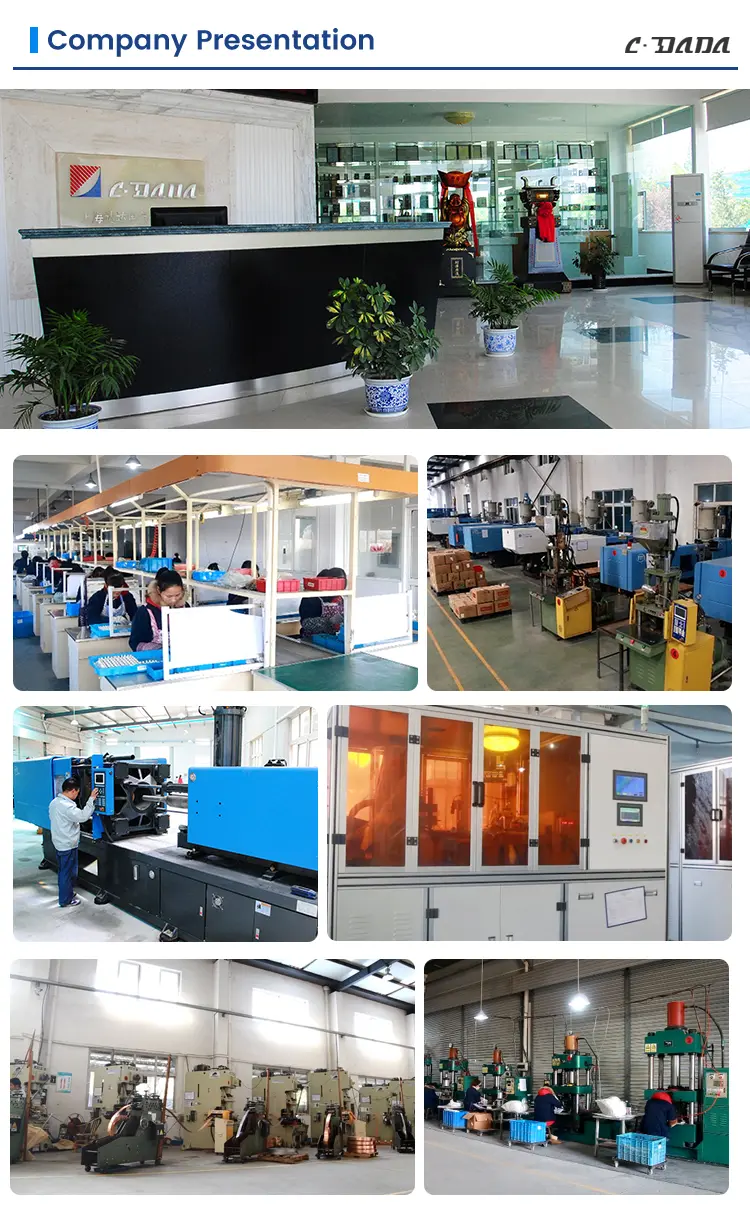

फॅक्टरी सामर्थ्य आणि समर्थन

Shanghai DADA Electric Co., Ltd. ही प्रगत उत्पादन लाइन आणि व्यावसायिक अभियांत्रिकी संघ असलेली आघाडीची उत्पादक आहे. आम्ही प्रदान करतो:

★ जागतिक ब्रँडसाठी सानुकूलित OEM/ODM सेवा.

★ शून्य-दोष वितरण सुनिश्चित करण्यासाठी अत्याधुनिक चाचणी उपकरणे.

★ ग्लोबल लॉजिस्टिक सपोर्ट: उत्पादने परिपूर्ण स्थितीत येण्याची खात्री करण्यासाठी सागरी आणि हवाई मालवाहतुकीसाठी ऑप्टिमाइझ केलेले पॅकेजिंग.
