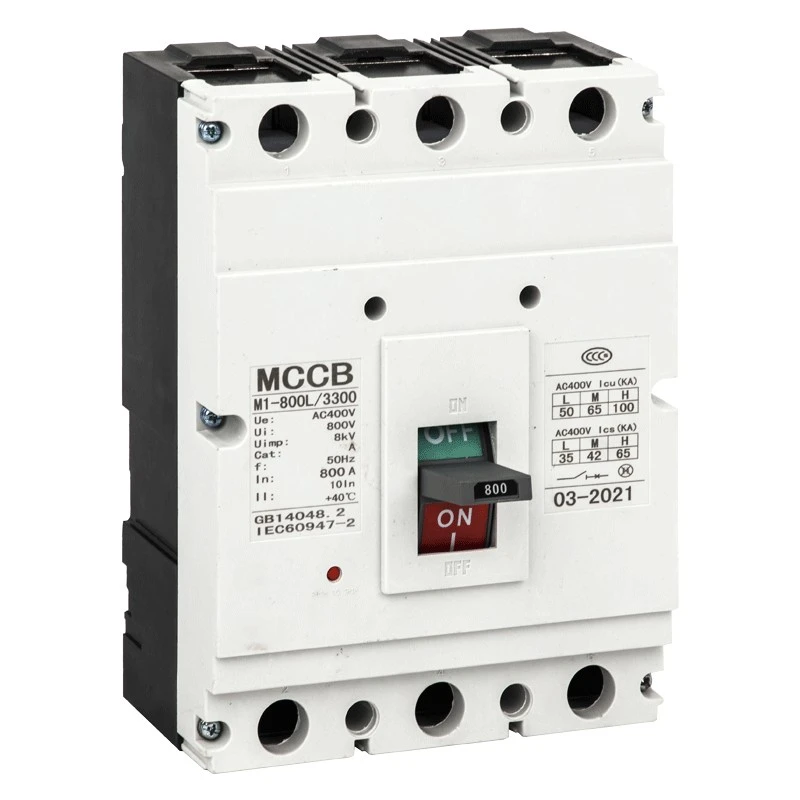

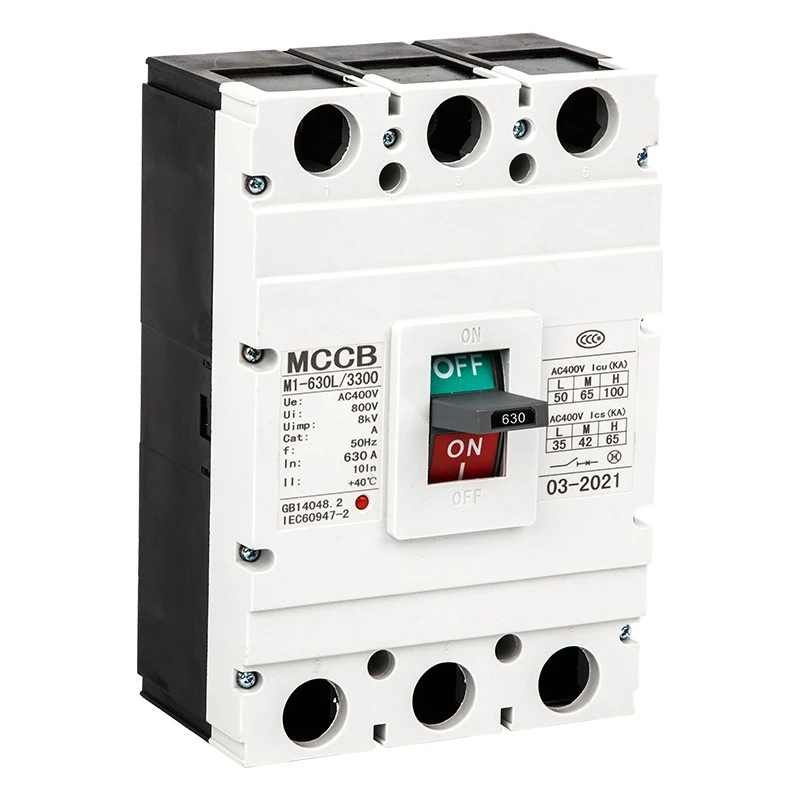

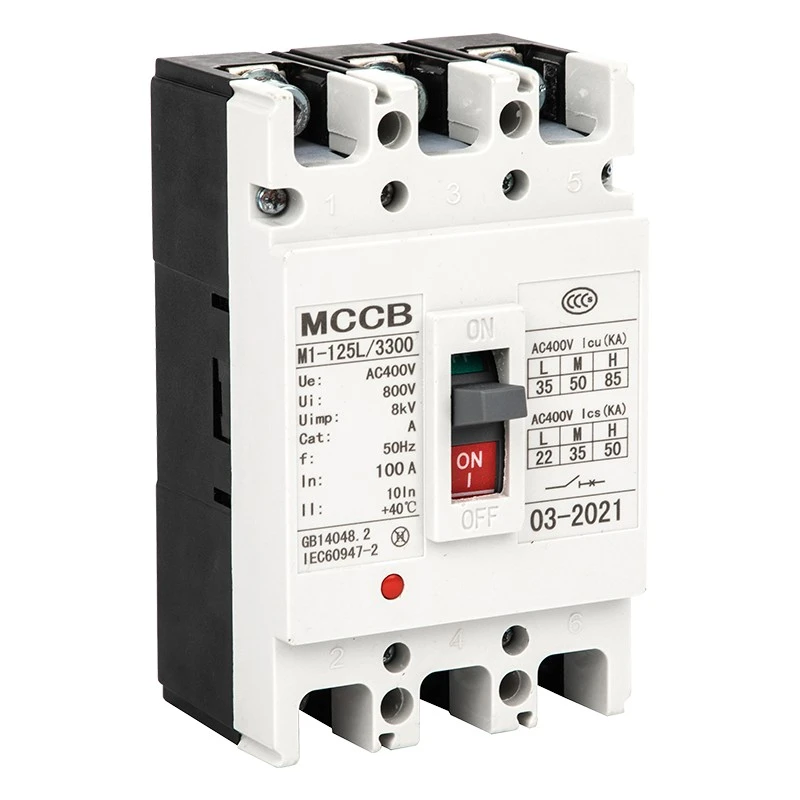

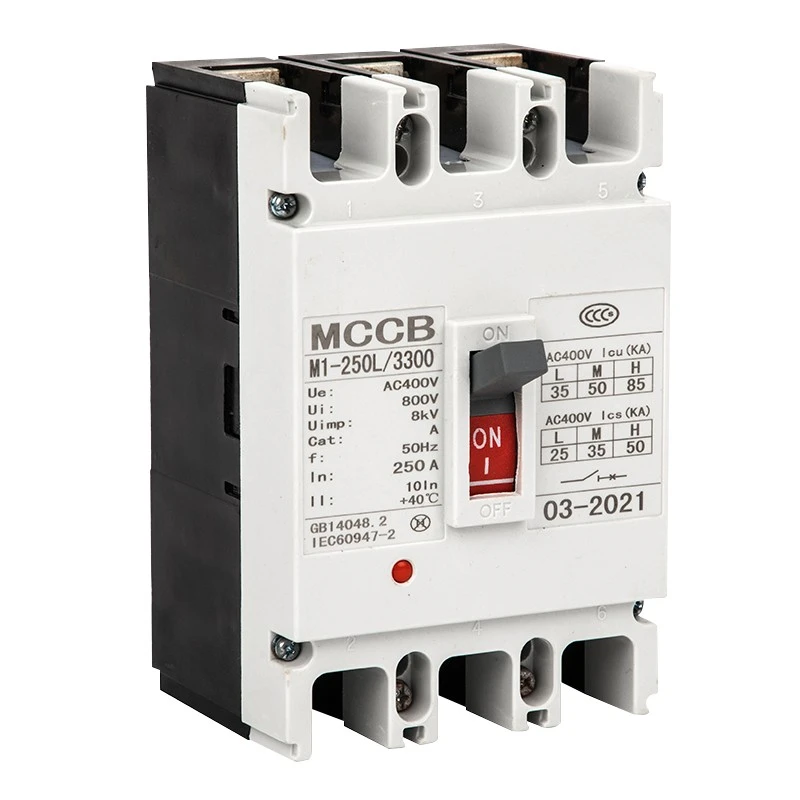

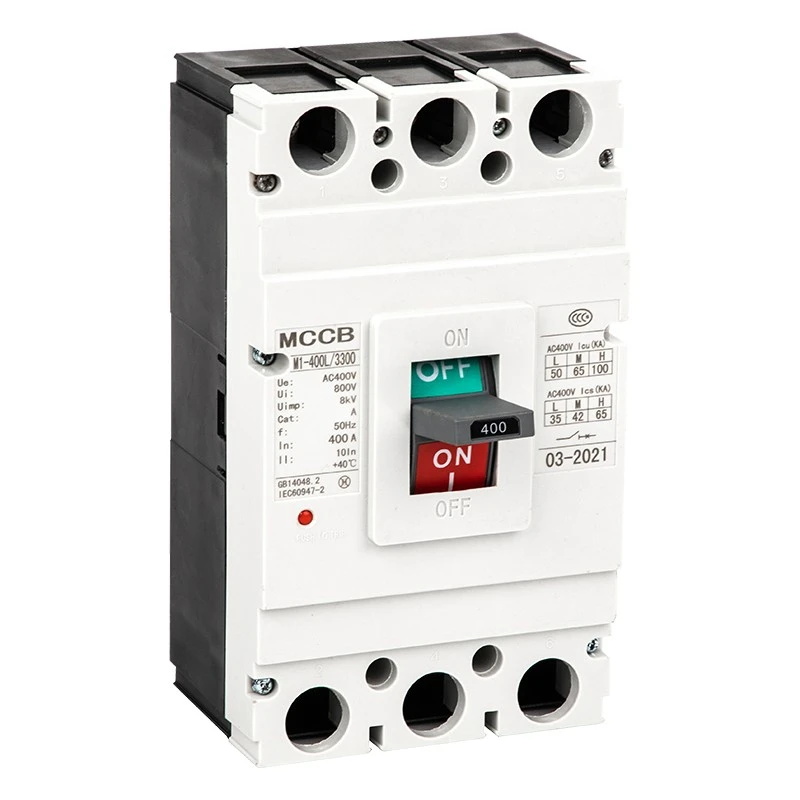

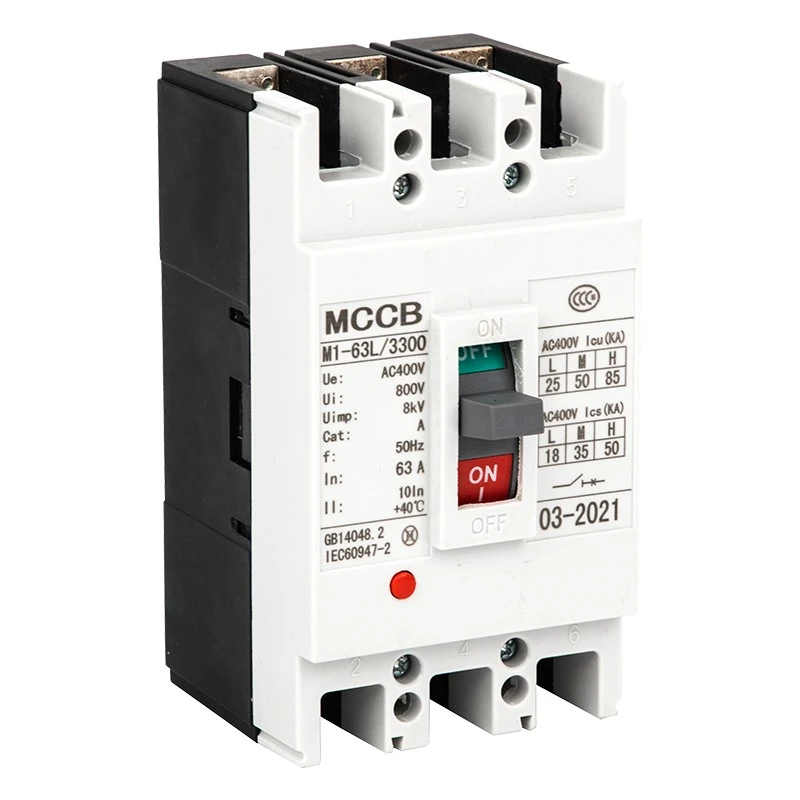

CM1 मोल्डेड केस सर्किट ब्रेकर
Model:DAM2 (CM1) Series
हा CDADA CM1 मोल्डेड केस सर्किट ब्रेकर (MCCB) IEC60947-2 प्रमाणन आणि औद्योगिक उर्जा प्रणालींसाठी स्थिर कामगिरीसह मोठ्या प्रमाणात खरेदीसाठी तयार करण्यात आला आहे. CM1 MCCB उच्च-शक्तीची रचना आणि विश्वासार्ह ट्रिपिंग यंत्रणा वापरते, स्थापित करणे आणि देखरेख करणे सोपे आहे. हे टिकाऊ डिझाइनसह बुद्धिमान संरक्षणाची जोड देते, वीज वितरण आणि जड औद्योगिक अनुप्रयोगांमध्ये दीर्घ सेवा आयुष्य सुनिश्चित करते.
हे DAM2 (CM1) मालिका CM1 मोल्डेड केस सर्किट ब्रेकर हे चीनमधील एक विश्वासार्ह उत्पादक आणि पुरवठादार शांघाय DADA इलेक्ट्रिक कं, लिमिटेड द्वारे उत्पादित उच्च-कार्यक्षमता कमी-व्होल्टेज संरक्षण उपकरण आहे. 800V पर्यंत रेट केलेले इन्सुलेशन व्होल्टेज, रेट केलेले वर्किंग व्होल्टेज 400V/690V, आणि 63A ते 1600A पर्यंत रेट केलेले प्रवाह, हे वीज वितरण, सर्किट संरक्षण, मोटर नियंत्रण आणि क्वचित स्विचिंगसाठी मोठ्या प्रमाणावर वापरले जाते.
ही मालिका उभ्या आणि क्षैतिज स्थापनेला समर्थन देते, IEC60947-2 मानकांचे पालन करते आणि पॉवर उपकरणांसाठी संपूर्ण ओव्हरलोड, शॉर्ट-सर्किट आणि अंडर-व्होल्टेज संरक्षण प्रदान करते.
उत्पादन वैशिष्ट्ये
★ रेटेड इन्सुलेशन व्होल्टेज: 800V; कार्यरत व्होल्टेज: 400V/690V
★ वर्तमान श्रेणी: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ ब्रेकिंग क्षमता: एल मानक, एम मध्यम, एच उच्च ब्रेकिंग प्रकार
★ थर्मल-चुंबकीय आणि इलेक्ट्रोमॅग्नेटिक ड्युअल रिलीज मोड
★ अनुलंब / क्षैतिज स्थापना, अलगाव वापरासाठी योग्य
★ विस्तृत वातावरणीय तापमान श्रेणी: -5℃~+40℃
★ उंची ≤2000m, प्रदूषण अंश 3
अर्ज
CDADA CM1 मोल्डेड केस सर्किट ब्रेकर मोठ्या प्रमाणावर औद्योगिक आणि नागरी वीज वितरण प्रणालींमध्ये लागू केले जाते, ज्यामध्ये कारखाने, इमारती, डेटा सेंटर, पॉवर स्टेशन, पायाभूत सुविधा, यांत्रिक उपकरणे आणि वीज वितरण कॅबिनेट यांचा समावेश आहे. हे मोटर संरक्षण, सर्किट रूपांतरण आणि बांधकाम, धातू विज्ञान, पेट्रोकेमिकल आणि इतर उद्योगांमध्ये सुरक्षित वीज पुरवठ्यासाठी देखील वापरले जाते.
तांत्रिक मापदंड
★ मानके: IEC60947-2, GB14048.2
★ वारंवारता: AC 50Hz/60Hz
★ ध्रुव: 1P,2P, 3P, 4P
★ प्रकाशन: थर्मल-चुंबकीय (दुहेरी), इलेक्ट्रोमॅग्नेटिक (तात्काळ)
★ तात्काळ सेटिंग: वितरण प्रकार 10In±20%; मोटर प्रकार 12In±20%
★ इंस्टॉलेशन: फ्रंट वायरिंग, मागील वायरिंग, प्लग-इन प्रकार
★ ऑपरेशन: मॅन्युअल, इलेक्ट्रिक ऑपरेटिंग यंत्रणा
|
मॉडेल |
ध्रुव |
रेट केलेले वर्तमान (अ) |
रेट केले कार्यरत व्होल्टेज (V) |
रेट केले इन्सुलेशन व्होल्टेज (V) |
रेटेड अंतिम शॉर्ट - सर्किट ब्रेकिंग क्षमता (Icu) |
फ्लॅशओव्हर अंतर (मिमी) |
||
|
चाचणी व्होल्टेज (V) |
आयसीयू (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
३, ४ |
50 |
35 |
|||||
|
DAM2L-100 |
३, ४ |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
३, ४ |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
३, ४ |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
३, ४ |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤१०० |
|
|
DAM2M-400 |
३, ४ |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
३, ४ |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
३, ४ |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
३, ४ |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
बाह्यरेखा आणि स्थापना परिमाणे
आमचे CM1 MCCB 63A–1600A मॉडेल्ससाठी संपूर्ण डायमेंशन डेटा प्रदान करते, ज्यामध्ये फ्रंट वायरिंग, रीअर वायरिंग आणि प्लग-इन प्रकार समाविष्ट आहेत. विविध फ्रेम आकार (63/100/225/400/630/800/1250/1600) मानक कॅबिनेट स्थापनेसाठी H, H1, H2 परिमाणे जुळतात. सहज असेंब्लीसाठी मॅन्युअल आणि इलेक्ट्रिक ऑपरेटिंग मेकॅनिझमची उंची देखील प्रमाणित आहे.
ॲक्सेसरीज आणि कार्ये
अंतर्गत ॲक्सेसरीज
★ शंट रिलीज: विश्वसनीय ट्रिपिंगसाठी 70%–110% रेट केलेले व्होल्टेज
★ अंडर-व्होल्टेज रिलीझ: स्वयंचलित संरक्षणासाठी 35%–70% व्होल्टेज ड्रॉप
★ सहायक संपर्क आणि अलार्म संपर्क: सिग्नल फीडबॅक आणि फॉल्ट अलार्म
★ प्री-पेड मीटर समर्पित प्रकाशन: विलंब ट्रिपिंग 0.5-2s
बाह्य ॲक्सेसरीज
★ मॅन्युअल ऑपरेटिंग यंत्रणा
★ इलेक्ट्रिक (मोटर) ऑपरेटिंग यंत्रणा
★ फेज सेपरेटर, माउंटिंग स्क्रू, बसबार किट

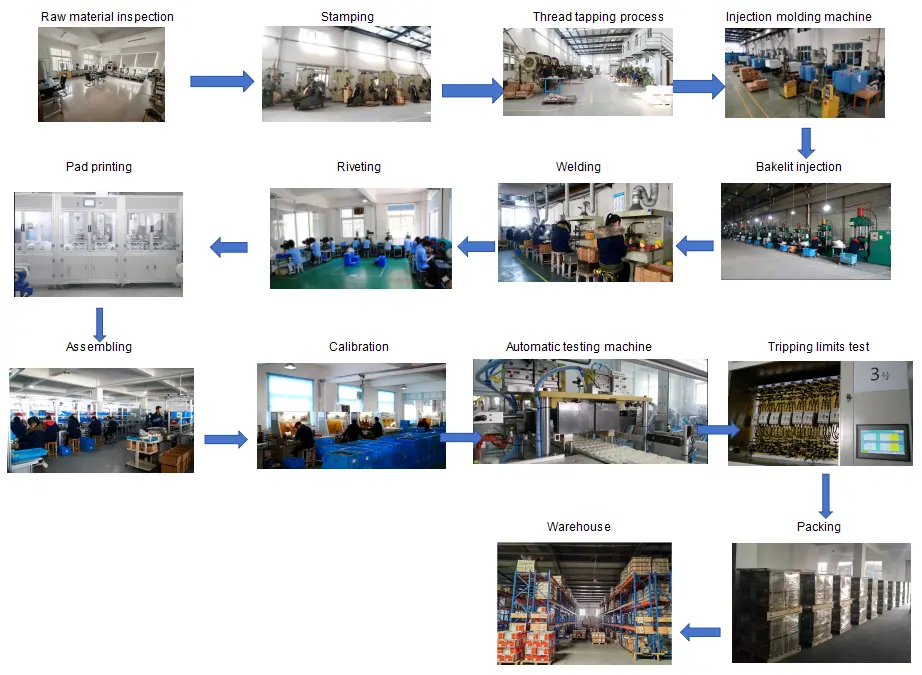

गुणवत्ता नियंत्रण प्रवाह
कच्च्या मालाची तपासणी → उत्पादन प्रक्रिया → असेंब्ली लाईन → ट्रिप वैशिष्ट्य चाचणी → तापमान वाढ चाचणी → शॉर्ट सर्किट चाचणी → वृद्धत्व चाचणी → स्वरूप आणि आकारमान तपासणी → पॅकेजिंग → शिपमेंटपूर्वी अंतिम तपासणी

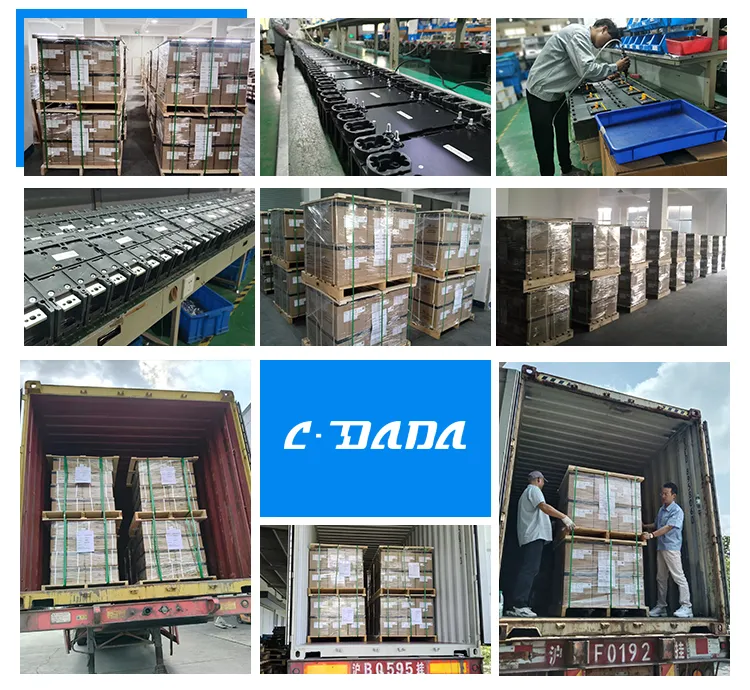

पॅकेजिंग आणि शिपिंग
★ सुरक्षित वाहतुकीसाठी मानक निर्यात पुठ्ठा + लाकडी पॅलेट
★ लेबल: मॉडेल, वर्तमान, ध्रुव, प्रमाण, प्रमाणपत्र
★ समुद्र, हवा आणि जमीन रसद साठी योग्य
प्रमाणपत्रे
IEC60947-2, GB14048.2, CE, CB, ROHS आणि इतर आंतरराष्ट्रीय मान्यता.

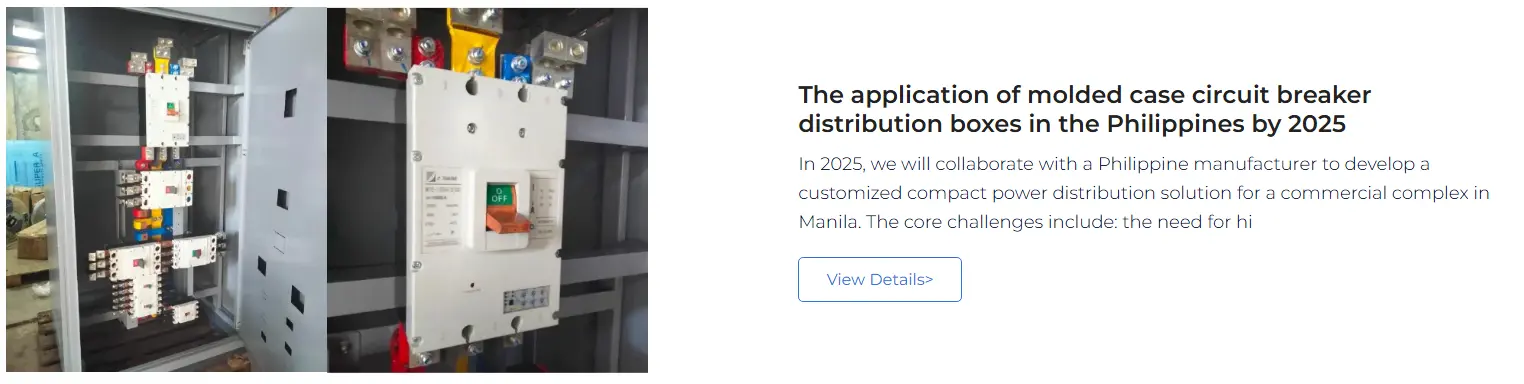

ग्राहक सहकार्य प्रकरणे
CDADA DAM2 मालिका MCCB जागतिक ग्राहकांना पुरवण्यात आली आहे, ज्यात वीज वितरण प्रणाली इंटिग्रेटर, औद्योगिक उपकरणे उत्पादक, स्विचगियर कारखाने, बांधकाम कंत्राटदार आणि युरोप, दक्षिणपूर्व आशिया, मध्य पूर्व, आफ्रिका आणि दक्षिण अमेरिकामधील OEM ब्रँड यांचा समावेश आहे. आम्ही दीर्घकालीन भागीदारांसाठी स्थिर मोठ्या प्रमाणात पुरवठा आणि सानुकूलित उपाय प्रदान करतो.
