च्या कामकाजाचे तत्वसर्किट ब्रेकरदेखरेख, निर्णय आणि अंमलबजावणीच्या मूळ तर्काभोवती फिरते. त्याच्या बिल्ट-इन ट्रिपिंग यंत्रणा आणि चाप-विझवण्याच्या प्रणालीद्वारे, ते सामान्य सर्किट कनेक्शन आणि डिस्कनेक्शन नियंत्रण आणि दोषपूर्ण सर्किट्सचा जलद व्यत्यय प्राप्त करते. विशेषतः, ते सामान्य ऑपरेटिंग मोड आणि फॉल्ट संरक्षण मोडमध्ये विभागले जाऊ शकते. चाप-विझवण्याची प्रणाली ही विश्वसनीय ट्रिपिंग सुनिश्चित करणारी एक महत्त्वपूर्ण सहाय्यक यंत्रणा आहे.
जेव्हा सर्किटमध्ये ओव्हरलोड, शॉर्ट सर्किट किंवा अंडरव्होल्टेजसारख्या दोषांचा अनुभव येतो, तेव्हा अंगभूत ट्रिप युनिट लॉकिंग यंत्रणा अनलॉक करण्यासाठी ट्रिगर करते, स्वयंचलित ट्रिपिंग साध्य करते. भिन्न दोष भिन्न ट्रिपिंग तत्त्वांशी संबंधित आहेत:
ओव्हरलोड संरक्षण (थर्मल ट्रिपिंग तत्त्व)
मुख्य घटक: द्विधातूची पट्टी (थर्मल विस्ताराचे लक्षणीय भिन्न गुणांक एकत्र दाबलेल्या दोन धातूच्या शीटपासून बनवलेले).
वर्किंग लॉजिक: जेव्हा सर्किट ओव्हरलोड केले जाते, तेव्हा विद्युत प्रवाह सतत रेट केलेल्या मूल्यापेक्षा जास्त असतो, ज्यामुळे उष्णतेमुळे बाईमेटलिक पट्टी वाकते आणि विकृत होते. जेव्हा विकृती उंबरठ्यावर पोहोचते, तेव्हा ते लॉकिंग यंत्रणेला अनलॉक करण्यासाठी ढकलते आणि हलणारा संपर्क स्प्रिंगच्या कृती अंतर्गत सर्किट खंडित करतो.
ऑपरेटिंग लॉजिक: जेव्हा शॉर्ट सर्किट होते, तेव्हा विद्युत् प्रवाह रेट केलेल्या मूल्याच्या दहापट किंवा अगदी शेकडो पटीने वाढतो. इलेक्ट्रोमॅग्नेटिक कॉइल एक मजबूत इलेक्ट्रोमॅग्नेटिक फोर्स तयार करते, लॉकिंग यंत्रणेला मारण्यासाठी लोखंडी कोरला आकर्षित करते, सर्किट त्वरित अनलॉक करते.
वैशिष्ट्ये: मिलिसेकंद-स्तरीय जलद क्रिया, अत्यंत कमी वेळेत सर्किट कापून टाकण्यास सक्षम, उपकरणांना चाप जाळणे किंवा आग लागणे प्रतिबंधित करते.
अंडरव्होल्टेज/लोस-ऑफ-व्होल्टेज संरक्षण (अंडरव्होल्टेज ट्रिपिंग तत्त्व)
मुख्य घटक: अंडरव्होल्टेज ट्रिप कॉइल, व्होल्टेजचे निरीक्षण करण्यासाठी सर्किटमध्ये समांतर जोडलेले.
ऑपरेटिंग लॉजिक: जेव्हा व्होल्टेज रेट केलेल्या मूल्याच्या अंदाजे 70% पेक्षा कमी होते किंवा पूर्णपणे गमावले जाते, तेव्हा ट्रिप कॉइलची इलेक्ट्रोमॅग्नेटिक शक्ती नाहीशी होते आणि स्प्रिंगच्या कृती अंतर्गत, लोखंडी कोर लॉकिंग यंत्रणा अनलॉक करण्यासाठी ट्रिगर करते आणि सर्किट बंद करते.
कार्य: कमी व्होल्टेज अंतर्गत उपकरणांचे असामान्य ऑपरेशन आणि नुकसान होण्यापासून प्रतिबंधित करते आणि वीज पुनर्संचयित केल्यावर अचानक उपकरणे सुरू झाल्यामुळे होणारा सुरक्षितता धोका टाळतो.

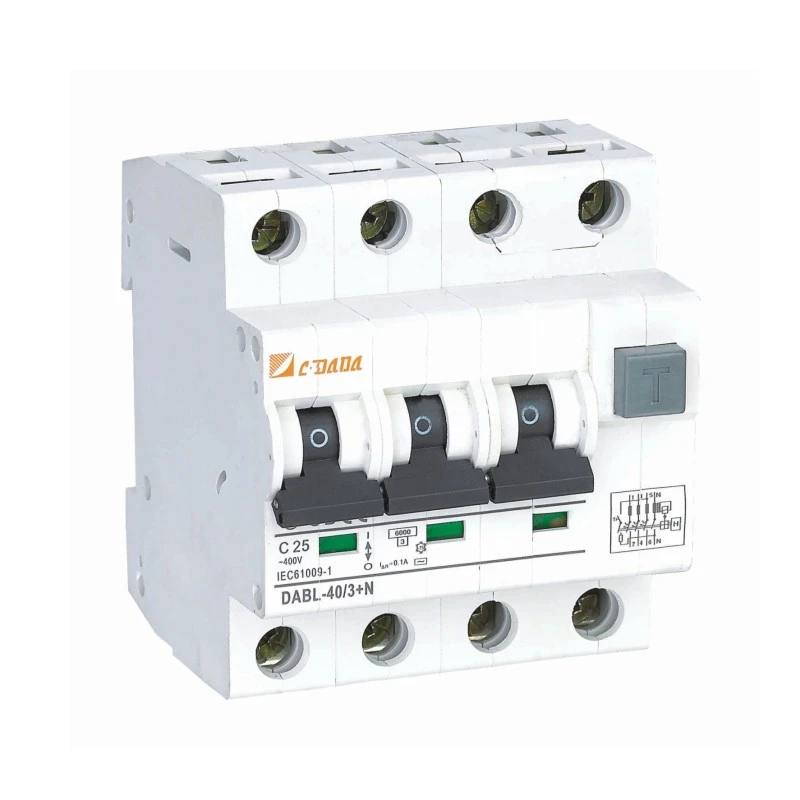

गळती संरक्षण (अवशिष्ट वर्तमान संरक्षण तत्त्व)
मुख्य घटक: शून्य-क्रम करंट ट्रान्सफॉर्मर.
ऑपरेटिंग लॉजिक: सामान्य परिस्थितीत, टप्प्यातील प्रवाह आणि तटस्थ रेषा परिमाणात समान आणि दिशेने विरुद्ध असतात. ट्रान्सफॉर्मर कोरमधील चुंबकीय प्रवाह एकमेकांना रद्द करतो, परिणामी कोणतेही प्रेरित विद्युत् उत्पादन होत नाही. जेव्हा गळती होते (जसे की विद्युत शॉक), काही प्रवाह जमिनीतून गमावले जातात, ज्यामुळे दोन-टप्प्यांवरील प्रवाहांमध्ये असंतुलन निर्माण होते. ट्रान्सफॉर्मर एक प्रेरित सिग्नल व्युत्पन्न करतो, ट्रिप युनिट ट्रिगर करतो.
वैशिष्ट्ये: कमी ऑपरेटिंग थ्रेशोल्ड (सामान्यतः 30mA), वैयक्तिक सुरक्षिततेला प्राधान्य.
