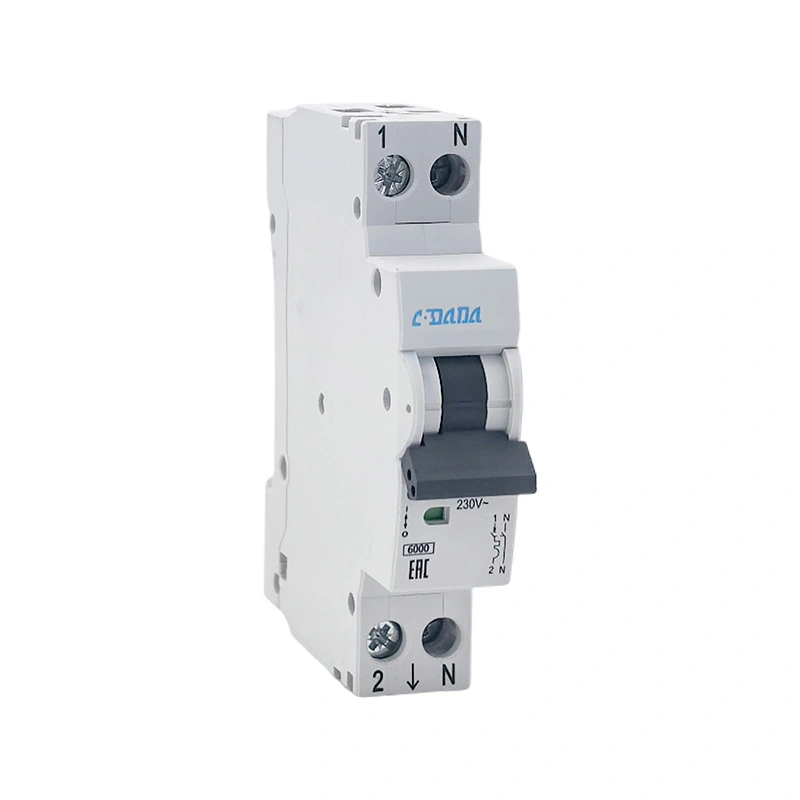

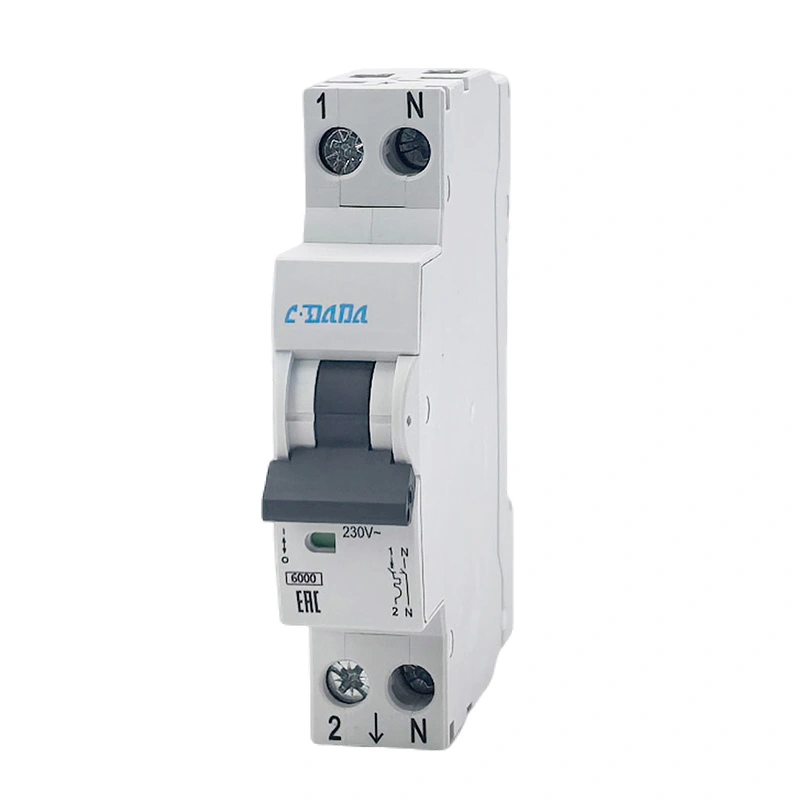

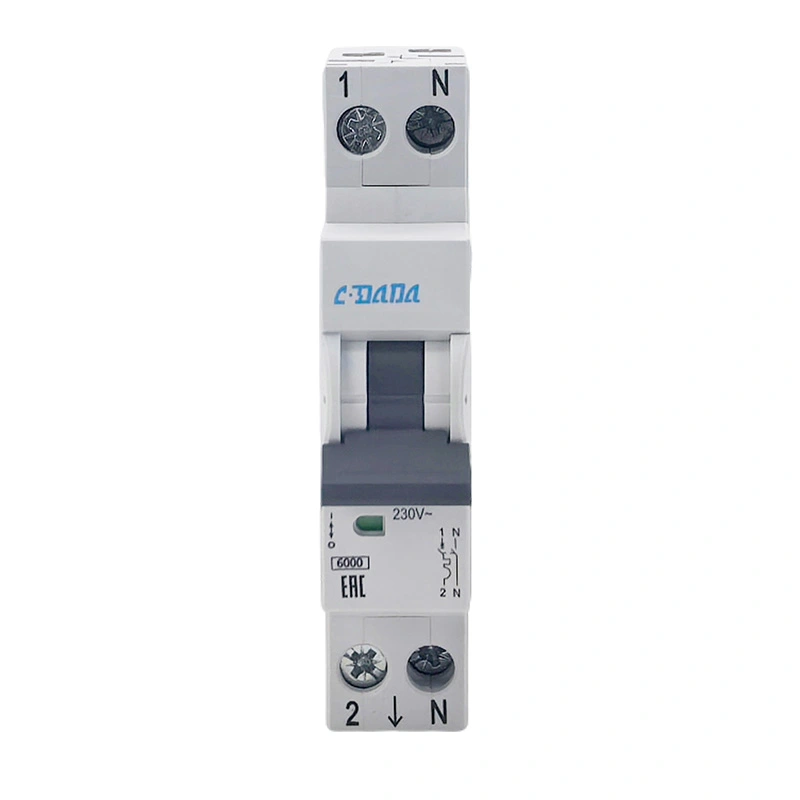

लघु सर्किट ब्रेकर DPN 6KA
Model:DAB7N
CDADA लघु सर्किट ब्रेकर DPN 6KA मोठ्या प्रमाणात खरेदीसाठी योग्य आहे, सुरक्षित घरगुती आणि व्यावसायिक सर्किट संरक्षणासाठी IEC60898-1 सह सुसंगत उच्च-गुणवत्तेचा 1P+N लघु सर्किट ब्रेकर. हे ड्युअल ब्रेक-पॉइंट डिझाइन आणि स्थिर थर्मल-चुंबकीय ट्रिपिंग वापरते, डीआयएन रेल्वेवर स्थापित करणे सोपे आणि देखभाल करणे सोपे आहे. हे दीर्घ सेवा आयुष्यासह विश्वसनीय संरचना एकत्र करते, विविध कमी-व्होल्टेज पॉवर सिस्टमसाठी सुरक्षित वीज पुरवठा सुनिश्चित करते.
CDADA DAB7N मिनिएचर सर्किट ब्रेकर DPN 6KA हा एक व्यावसायिक 1P+N ड्युअल-ब्रेक लघु सर्किट ब्रेकर आहे जो शांघाय DADA इलेक्ट्रिक, 40+ वर्षांचा अनुभव असलेल्या विश्वासार्ह उत्पादकाने स्वतंत्रपणे विकसित केला आहे. 6kA उच्च ब्रेकिंग क्षमता, सिंक्रोनस ऑपरेशन आणि एन-पोल "आधी बनवा, नंतर ब्रेक करा" डिझाइनसह, ते चाप विझविण्याची कार्यक्षमता प्रभावीपणे सुधारते आणि सर्किट आणि उपकरणे सुरक्षितपणे संरक्षित करते. वितरण बॉक्स, होम डेकोरेशन, कमर्शियल पॉवर आणि लाइटिंग सर्किट्समध्ये मोठ्या प्रमाणावर वापरले जाणारे, जागतिक खरेदीदार, वितरक आणि OEM ग्राहकांसाठी ही पहिली पसंती आहे.

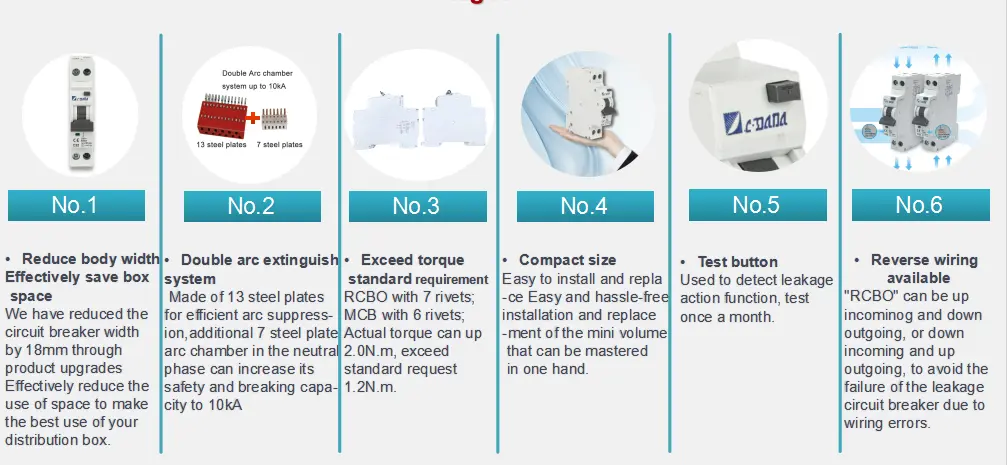

MCB DPN 6KA चे फायदे काय आहेत?
★ 1P+N DPN रचना, ड्युअल ब्रेक पॉइंट, सुरक्षित आणि अधिक विश्वासार्ह
★ एन पोल आधी बनवतो आणि नंतर तुटतो, चाप तोडण्याची क्षमता वाढवतो
★ 6kA वास्तविक ब्रेकिंग क्षमता, मजबूत शॉर्ट-सर्किट संरक्षण
★ संक्षिप्त 17.8 मिमी रुंदी, कॅबिनेट जागा वाचवते
★ विविध भारांसाठी B/C ट्रिपिंग वक्र उपलब्ध
★ IP20 संरक्षण ग्रेड, स्पर्श करण्यासाठी सुरक्षित
★ विस्तीर्ण वायरिंग श्रेणी: 1–25mm² लवचिक केबल
★ DIN रेल माउंटिंग, जलद आणि स्थिर स्थापना
★ उच्च आणि कमी तापमानाचा प्रतिकार: -25℃~+50℃
★ लांब यांत्रिक जीवन 20,000 पट पर्यंत
अर्ज
CDADA मिनिएचर सर्किट ब्रेकर DPN 6KA मोठ्या प्रमाणावर वापरले जाते:
★ निवासी इमारती, अपार्टमेंट, व्हिला, घराची सजावट
★ कार्यालये, दुकाने, हॉटेल, शाळा, रुग्णालये
★ लाइटिंग सर्किट्स, पॉवर सॉकेट्स, लहान पॉवर उपकरणे
★ घरगुती उपकरणे: वॉटर हीटर्स, एअर कंडिशनर, इलेक्ट्रिक हीटर्स
★ जुने सर्किट पुनर्रचना आणि वितरण बॉक्स अपग्रेडिंग
★ व्यावसायिक आणि नागरी कमी-व्होल्टेज वीज वितरण प्रणाली
तांत्रिक मापदंड सारणी
| आयटम | तपशील |
| मॉडेल | DAB7N-40 |
| उत्पादनाचे नाव | MCB DPN 6KA |
| मानक | IEC60898-1 |
| खांब | 1P+N (2P) |
| ब्रेकिंग क्षमता | 6kA |
| रेट केलेले वर्तमान | 6A,16A,20A,25A,32A,40A |
| रेट केलेले व्होल्टेज | AC 220/230/240V |
| वारंवारता | 50/60Hz |
| ट्रिपिंग वक्र | B/C |
| इन्सुलेशन व्होल्टेज | 500V |
| आवेग व्होल्टेज | 4kV |
| संरक्षण पदवी | IP20 |
| यांत्रिक जीवन | 20,000 वेळा |
| विद्युत जीवन | 6,000 वेळा |
| टर्मिनल टॉर्क | 1.5N·m |
| वायरिंग क्षमता | 1–25 मिमी² |
| ऑपरेटिंग तापमान | -25℃ ~ +50℃ |
| परिमाण | ८२.५×७३.२×१७.८ मिमी |
बाह्यरेखा परिमाणे
★ लांबी: 82.5 मिमी
★ उंची: 73.2 मिमी
★ रुंदी: 17.8 मिमी (मानक 1-मॉड्यूल रुंदी)

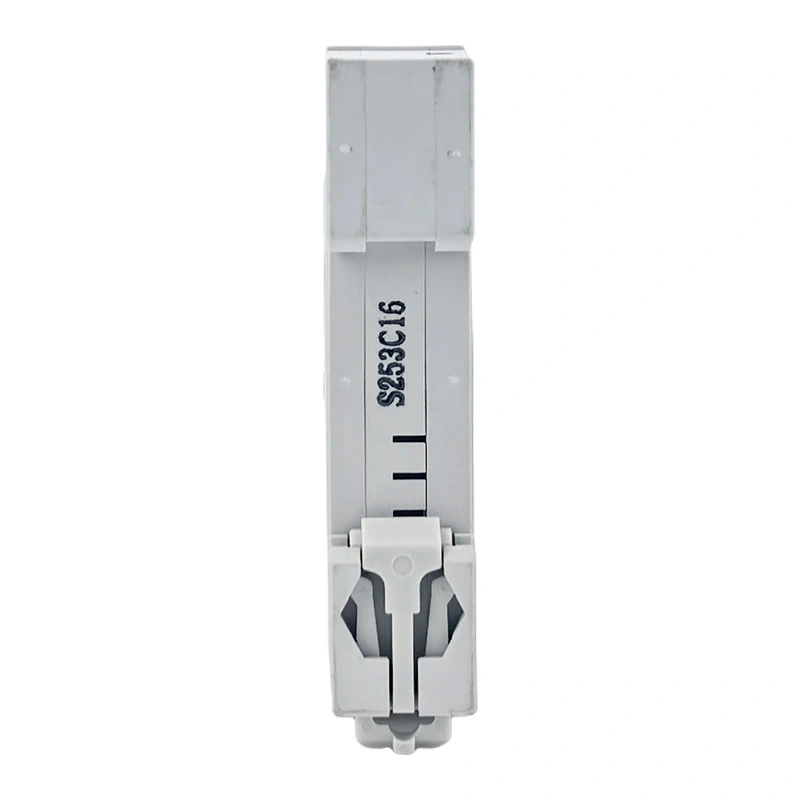

★ माउंटिंग: 35 मिमी डीआयएन रेल
★ वायरिंग: 1–25mm² लवचिक/कडक केबलसाठी योग्य
★ बसबार जाडी: 0.8-2 मिमी
मानक चाचणी आयटम
★ 1.13 नॉन-ट्रिपिंग चाचणीमध्ये (≥1 तास)
★ 1.45 ट्रिपिंग चाचणीमध्ये (<1 तास)
★ 2.55 ओव्हरलोड ॲक्शन टेस्टमध्ये
★ चुंबकीय तात्काळ ट्रिपिंग चाचणी (B/C वक्र साठी 3In/5In)
★ डायलेक्ट्रिक व्होल्टेज चाचणी सहन करते
★ तापमान वाढ चाचणी
★ शॉर्ट सर्किट ब्रेकिंग क्षमता चाचणी (6kA)
★ यांत्रिक आणि विद्युत जीवन चाचणी
★ उच्च आणि कमी तापमान ऑपरेशन चाचणी

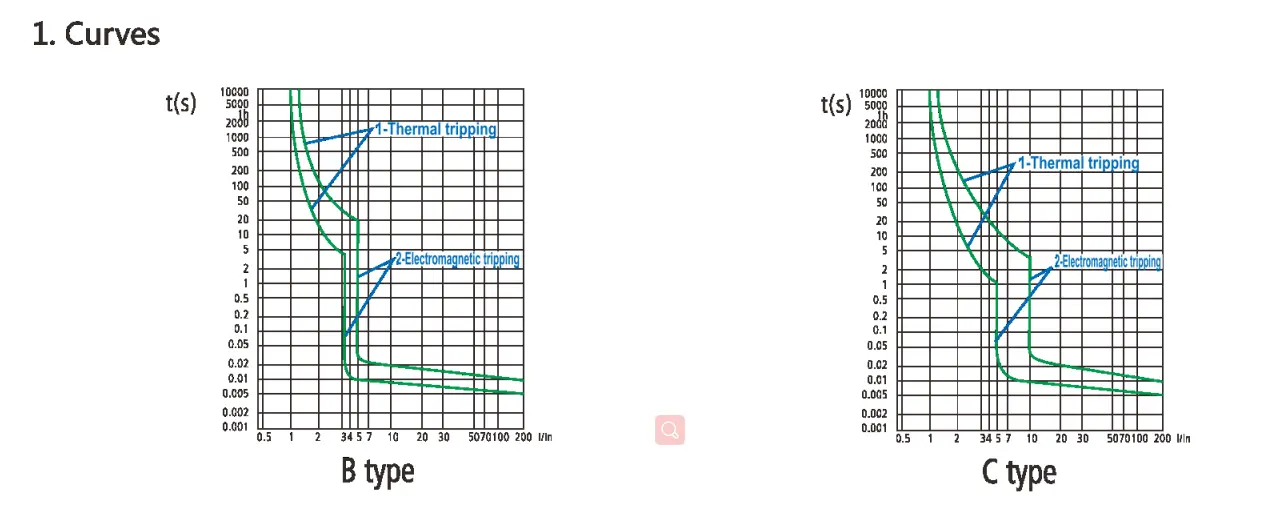

ट्रिपिंग वैशिष्ट्यपूर्ण वक्र
IEC 60898-1
चुंबकीय प्रकाशन
जेव्हा सर्किट शॉर्ट सर्किट होते तेव्हा लोह कोर असलेल्या चुंबकाद्वारे त्वरित ट्रिपिंग प्राप्त होते. IEC60898 मानकानुसार, हे उत्पादन तीन प्रकारांमध्ये विभागले जाऊ शकते: B, C आणि D.
|
|
वर्तमान चाचणी | ट्रिपिंग वेळ | अर्ज |
| ब वक्र | 3ln 5ln |
0.1 |
प्रकार बी फक्त सक्रिय लोडसाठी लागू आहे: -इलेक्ट्रिक हीटर-वॉटर हीटर-इलेक्ट्रिक फर्मेस |
| C वक्र | 5 10ln मध्ये |
0.1 |
प्रकार C सामान्य भारांसाठी योग्य आहे: - दिवा - पॉवर सॉकेट - लहान पॉवर मोटर |
थर्मल रिलीझ
●एकदा सर्किटमध्ये ओव्हरलोड झाल्यानंतर, सर्किट ब्रेकरची बाईमेटेलिक पट्टी उष्णतेमुळे वाकते, ज्यामुळे संपर्क डिस्कनेक्ट होतात आणि परिणामी थर्मल ट्रिपिंग होते;
● IEC मानक वेगवेगळ्या ओव्हरलोड करंट्ससाठी ट्रिपिंग वेळ श्रेणी परिभाषित करते;
● संदर्भ चाचणी पर्यावरण तापमान 30 °C आहे.
| वर्तमान चाचणी | ट्रिपिंग वेळ |
| 1.13ln | t z 1h (≦ 63A मध्ये) |
| 1.45ln | t<1h(≦ 63A मध्ये) |
| 2.55ln | 1s<1h<60s(In≤32A)1से |

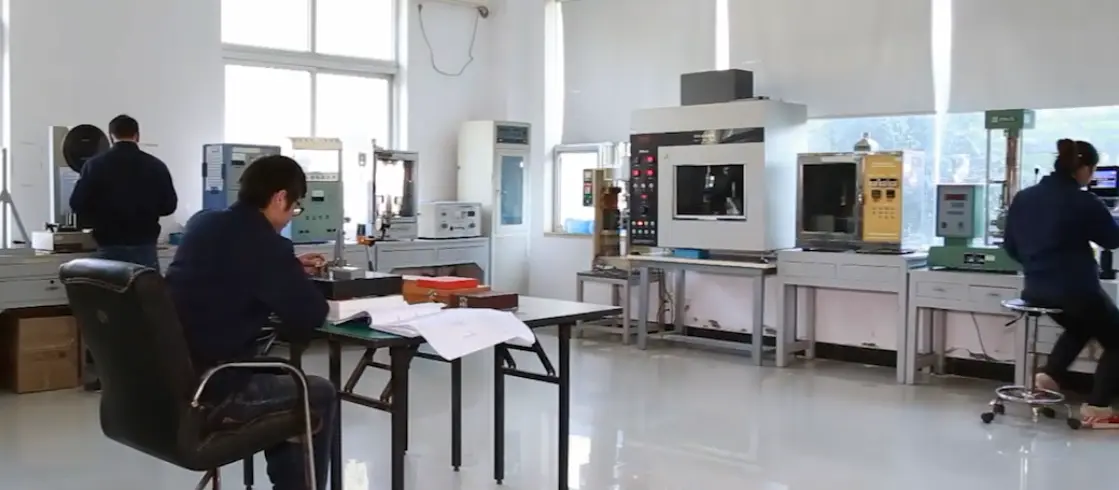

गुणवत्ता नियंत्रण प्रक्रिया
1. कच्च्या मालाची इनकमिंग तपासणी आणि प्रमाणन पडताळणी
2. स्वयंचलित इंजेक्शन मोल्डिंग आणि अचूक धातू मुद्रांकन
3. अर्ध-तयार उत्पादन असेंब्ली आणि कॅलिब्रेशन
4. 100% पूर्ण ट्रिपिंग वैशिष्ट्यपूर्ण चाचणी
5. व्होल्टेज आणि इन्सुलेशन कामगिरी चाचणीचा सामना करा
6. उच्च आणि कमी तापमान वृद्धत्व चाचणी
7. स्वरूप, परिमाण आणि लोगो तपासणी
8. अंतिम पॅकेजिंग आणि शिपमेंट तपासणी
पॅकेजिंग आणि शिपिंग
★ शॉकप्रूफ अस्तर सह मानक निर्यात पुठ्ठा
★ स्क्रॅच टाळण्यासाठी गट बॉक्स पॅक केले
★ स्पष्ट लेबल: मॉडेल, वर्तमान, ध्रुव, प्रमाण, प्रमाणन
★ समुद्र, हवाई आणि जमीन वाहतुकीसाठी योग्य
★ समर्थन OEM पॅकेजिंग, सानुकूल लोगो आणि लेबल
ग्राहक यश प्रकरणे
CDADA MCB DPN 6KA 50 पेक्षा जास्त देश आणि प्रदेशांमध्ये निर्यात केले गेले आहे:
★ युरोपियन आणि आशियाई वितरकांसाठी दीर्घकालीन मोठ्या प्रमाणात पुरवठा
★ मध्य पूर्व आणि आफ्रिकेतील घरगुती सर्किट नूतनीकरण प्रकल्प
★ सुप्रसिद्ध आंतरराष्ट्रीय इलेक्ट्रिकल ब्रँडसह OEM सहकार्य
★ रिअल इस्टेट डेव्हलपरसाठी वीज वितरण समर्थन
★ इलेक्ट्रिकल कॉन्ट्रॅक्टर्स आणि सिस्टम इंटिग्रेटर्सकडून स्थिर ऑर्डर
DADA इलेक्ट्रिक का निवडावे?
★ सर्किट ब्रेकर R&D आणि उत्पादनात 40+ वर्षांचा व्यावसायिक अनुभव
★ 90% मुख्य घटक इन-हाउस उत्पादित, स्थिर गुणवत्ता नियंत्रण
★ ISO9001 प्रमाणित, आंतरराष्ट्रीय मानकांचे पूर्ण पालन
★ पूर्ण प्रमाणपत्रे: CE, CB, CCC, इ.
★ मोठी उत्पादन क्षमता, मोठ्या प्रमाणात ऑर्डरसाठी जलद वितरण
★ व्यावसायिक तांत्रिक समर्थन आणि विक्रीनंतरची सेवा
★ बाजारातील मागणी पूर्ण करण्यासाठी OEM आणि ODM सानुकूलन स्वीकारा
★ जागतिक लॉजिस्टिक प्रणाली, सुरक्षित आणि वक्तशीर वितरण
