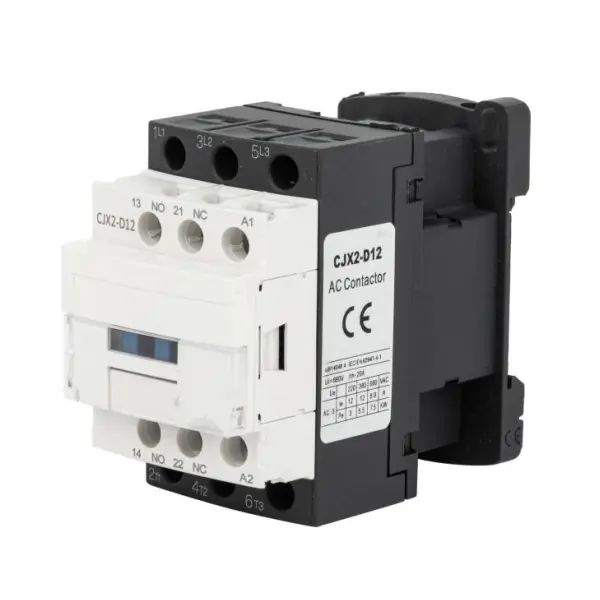

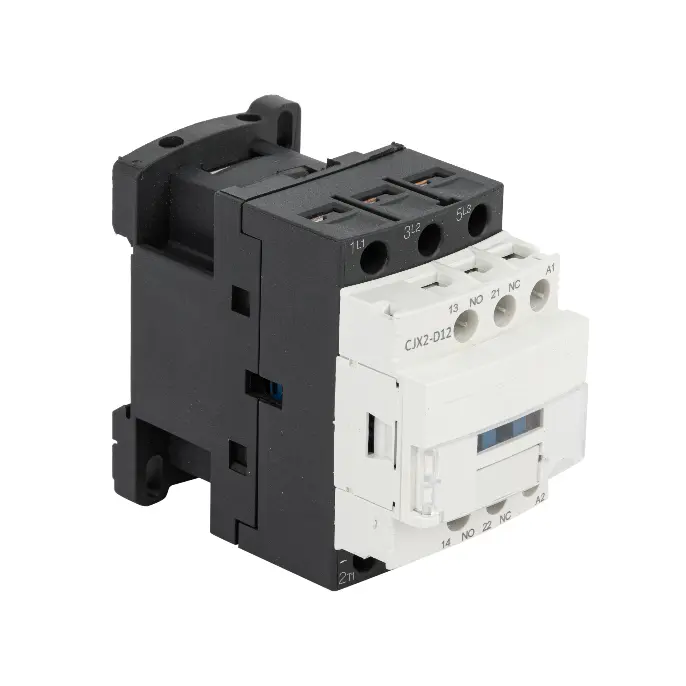

डी संपर्ककर्ता
Model:LC1-D Series
शांघाय DADA इलेक्ट्रिक एक विश्वासार्ह उत्पादक आहे आणि आमचे स्वतःचे ब्रँड CDADA आहेत. आमचा D संपर्ककर्ता (LC1-D मालिका) IEC 60947-4-1 प्रमाणित, 3P/4P, 620A पर्यंत, AC-3/AC-4 रेट केलेला आहे. वाइड कॉइल व्होल्टेज पर्याय. आम्ही या उत्पादनाची मोटर नियंत्रण आणि औद्योगिक ऑटोमेशनसाठी शिफारस करतो, कोटसाठी आमच्याशी संपर्क साधा.
IEC/EN 60947-4-1 मानकांची पूर्तता करण्यासाठी Shanghai DADA Electric CO., LTD द्वारे डिझाइन केलेले उच्च-कार्यक्षमता AC कॉन्टॅक्टर CDADA LC1-D Series D Contactor सह अभियंता विश्वसनीय मोटर नियंत्रण आणि पॉवर स्विचिंग. औद्योगिक, व्यावसायिक आणि पायाभूत सुविधांसाठी तयार केलेली, LC1-D मालिका 9A ते 95A (हेवी-ड्युटी प्रकारांमध्ये 620A पर्यंत) रेट केलेल्या प्रवाहांसह 3-पोल किंवा 4-पोल कॉन्फिगरेशनला सपोर्ट करते आणि 3-फेज स्क्विरल-केज मोटर्स 45-1430, 45Vat 45Vat पर्यंत नियंत्रित करते.
मानक 1NO+1NC सहाय्यक संपर्कांसह सुसज्ज, हे संपूर्ण मोटर संरक्षणासाठी थर्मल ओव्हरलोड रिलेसह अखंडपणे समाकलित होते. AC किंवा DC कॉइल पर्याय (24V–600V), AC-3 आणि AC-4 वापर श्रेणी, आणि 690V इन्सुलेशनसाठी रेट केलेल्या मजबूत डिझाइनसह, CDADA D कॉन्टॅक्टर वारंवार स्टार्ट-स्टॉप सायकल, कन्व्हेयर सिस्टम, पंप, कंप्रेसर आणि एचव्हीएसी 4 डिग्री सेल्सिअस तापमानाच्या वातावरणातही विश्वसनीय कामगिरी प्रदान करते. आणि 2000m उंची.
मुख्य तपशील
मालिका: डी संपर्ककर्ता
ब्रँड: CDADA | निर्माता: शांघाय DADA इलेक्ट्रिक कंपनी, लि
मानक: IEC/EN ६०९४७-४-१
प्रमाणन: CE
ध्रुव: 3P किंवा 4P (निवडण्यायोग्य)
रेट केलेले ऑपरेशनल करंट (AC-3): 9A – 95A (विस्तारित श्रेणीमध्ये 620A पर्यंत)
मोटर पॉवर कंट्रोल (AC-3):
380/415V: 4kW - 45kW
660/690V: 45kW पर्यंत
उपयोग श्रेणी: AC-3 (स्क्विरल-केज मोटर्स), AC-4 (प्लगिंग आणि इंचिंग)
रेटेड इन्सुलेशन व्होल्टेज: 690V AC
सभोवतालचे तापमान: -5°C ते +40°C
उंची: ≤ 2000m
माउंटिंग: अनुलंब विमान ±5°, माउंटिंग श्रेणी III
सहाय्यक संपर्क: 1NO + 1NC (सर्व मॉडेलवर मानक)
कॉइल पर्याय:
AC कॉइल्स: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
DC कॉइल्स: 24V, 36V, 48V, 110V, 220V
तांत्रिक डेटा शीट
|
वस्तू |
मॉडेल |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
ध्रुव |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
सहाय्यक संपर्क |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
रेटेड पारंपारिक हीटिंग करंट (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
रेट केलेले ऑपरेशनल वर्तमान (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
रेटेड इन्सुलेशन व्होल्टेज (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
नियंत्रित शक्ती 3-टप्पा पिंजरा मोटर (AC-3) |
kW |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
AC कॉइल(V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC कॉइल(V) |
24,36,48,110,220 |
||||||
|
वस्तू |
मॉडेल |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
ध्रुव |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
सहाय्यक सर्किट मांजर:AC-15,Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
रेटेड पारंपारिक हीटिंग करंट (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
रेट केलेले ऑपरेशनल वर्तमान (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
रेटेड इन्सुलेशन व्होल्टेज (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
नियंत्रित शक्ती 3-टप्पा पिंजरा मोटर (AC-3) |
किलोवॅट |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
AC कॉइल(V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC कॉइल(V) |
24,36,48,110,220 |
||||||
|
वस्तू |
मॉडेल |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
ध्रुव |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
रेटेड पारंपारिक हीटिंग करंट (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
रेट केलेले ऑपरेशनल वर्तमान (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
रेटेड इन्सुलेशन व्होल्टेज (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
नियंत्रित शक्ती 3-टप्पा पिंजरा मोटर (AC-3) |
kW |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
AC कॉइल(V) |
110,127,220,240,380,415,440,480,500,600 |
||||||||||||
|
वस्तू |
मॉडेल |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
ध्रुव |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
रेटेड पारंपारिक हीटिंग करंट (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
रेट केलेले ऑपरेशनल वर्तमान (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
रेटेड इन्सुलेशन व्होल्टेज (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
नियंत्रित 3-फेजची शक्ती पिंजरा मोटर (AC-3) |
kW |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
AC कॉइल(V) |
110, 127,220,240,380,415,440,480,500,600 |
||||||||||||

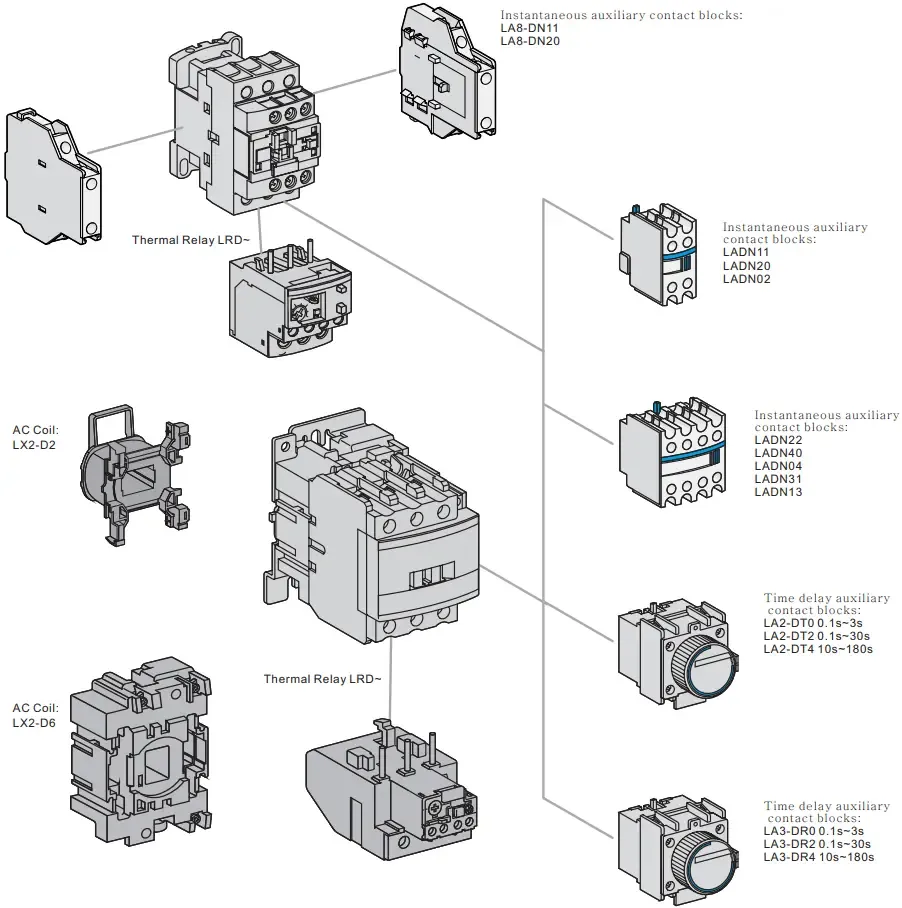

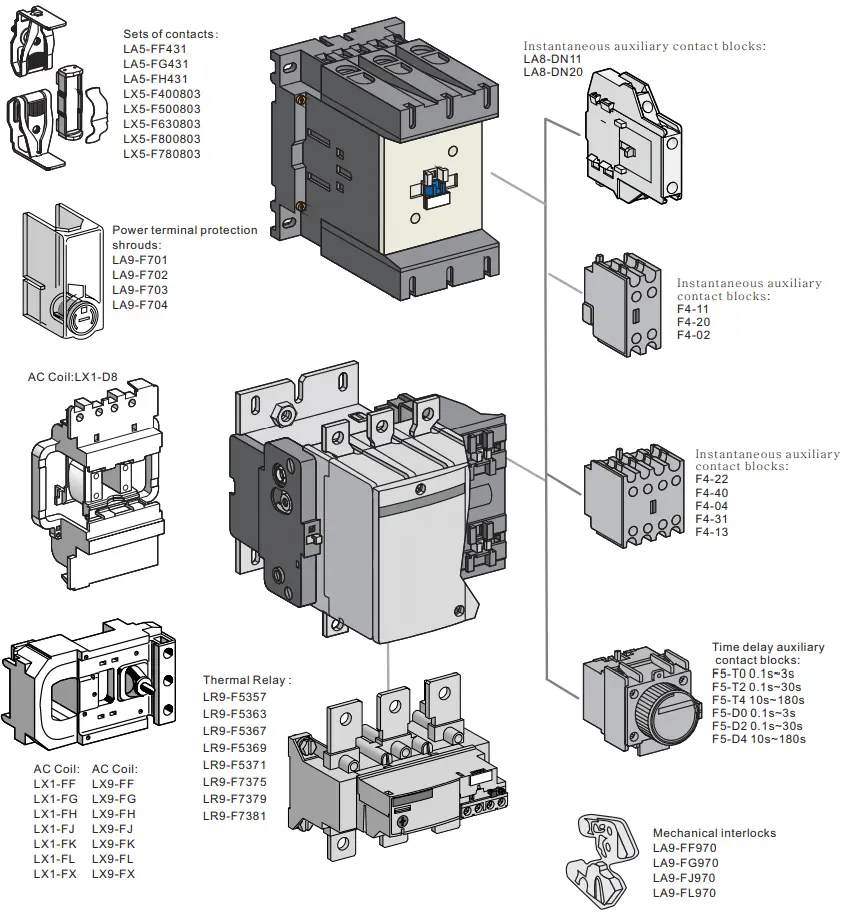

ॲक्सेसरीज
सीडीएडीए डी कॉन्टॅक्टर का निवडावा?
★ खरे IEC अनुपालन
IEC/EN 60947-4-1 वर डिझाइन आणि चाचणी केली आहे—जागतिक स्वीकृती आणि इंटरऑपरेबिलिटी सुनिश्चित करणे.★ पूर्ण मोटर नियंत्रण उपाय
पूर्ण मोटर स्टार्टर असेंब्लीसाठी CDADA थर्मल ओव्हरलोड रिलेसह पेअर करा—ओव्हरलोड + शॉर्ट-सर्किट + आयसोलेशन.★ वाइड व्होल्टेज लवचिकता
13 AC आणि 5 DC कॉइल व्होल्टेजमधून निवडा—जागतिक प्रकल्पांसाठी किंवा मिश्र-व्होल्टेज पॅनेलसाठी आदर्श.★ हेवी ड्यूटी साठी मजबूत
AC-4 ड्यूटीला सपोर्ट करते (वारंवार रिव्हर्सिंग/प्लगिंग)—क्रेन, लिफ्ट आणि कन्व्हेयर्ससाठी योग्य.★ प्लग-आणि-प्ले एकत्रीकरण
मानक 1NO+1NC सहाय्यक संपर्क सोपे इंटरलॉकिंग, सिग्नलिंग किंवा PLC फीडबॅक सक्षम करतात.★ औद्योगिक-ग्रेड विश्वसनीयता
उच्च विद्युत सहनशक्ती, कमी संपर्क प्रतिकार आणि स्थिर चाप दाबण्यासाठी चाचणी केली आहे—डाउनटाइम कमी करणे.★ आमचे मुख्य फायदे आहेत: 1) संपूर्ण आंतरराष्ट्रीय प्रमाणपत्रे, 2) मजबूत OEM/ODM क्षमता, 3) उच्च खर्च-कार्यक्षमता गुणोत्तर, 4) विश्वसनीय मोठ्या प्रमाणात उत्पादन क्षमता, 5) विस्तृत निर्यात अनुभव.
★ आमची उत्पादने दक्षिणपूर्व आशिया, मध्य पूर्व, दक्षिण अमेरिका, आफ्रिका, युरोप आणि CIS देशांमध्ये यशस्वीरित्या निर्यात केली जातात, ज्यामध्ये बेल्ट आणि रोड मार्केटवर मजबूत लक्ष केंद्रित केले जाते.
ठराविक अनुप्रयोग
मोटर स्टार्टर्स: पंप, पंखे, कंप्रेसर, मिक्सर
HVAC प्रणाली: चिलर आणि ब्लोअर नियंत्रण
औद्योगिक ऑटोमेशन: कन्व्हेयर लाइन, पॅकेजिंग मशीन
इमारत व्यवस्थापन: लिफ्ट नियंत्रण, प्रकाश बँका
ऊर्जा आणि पाणी: सांडपाणी प्रक्रिया, सिंचन प्रणाली
वारंवार विचारले जाणारे प्रश्न
Q1: "D contactor" चा अर्थ काय आहे?
A1: “D” हा या मॉड्यूलर, प्रमाणित AC कॉन्टॅक्टर प्लॅटफॉर्मसाठी जागतिक स्तरावर वापरल्या जाणाऱ्या मालिका पदनाम (LC1-D) चा संदर्भ देतो. हे तांत्रिक वर्गीकरण नाही—परंतु ओव्हरलोड रिले आणि मेकॅनिकल इंटरलॉक सारख्या ॲक्सेसरीजसह त्याच्या सुसंगततेसाठी पॅनेल बिल्डिंगमध्ये मोठ्या प्रमाणावर ओळखले जाते.
Q2: AC-3 आणि AC-4 ड्युटीमध्ये काय फरक आहे?
A2:● AC-3: गिलहरी-पिंजरा मोटर्सची सामान्य सुरुवात/थांबणे (उदा. पंप, पंखे). कमी ताण.
● AC-4: वारंवार प्लगिंग, इंचिंग किंवा रिव्हर्सिंग (उदा. क्रेन, होइस्ट). उच्च विद्युत ताण → अधिक मजबूत संपर्क आवश्यक आहे. → CDADA LC1-D दोन्हीसाठी रेट केले आहे, ते बहुमुखी बनवते.
Q3: मी हे कॉन्टॅक्टर ओव्हरलोड रिलेशिवाय वापरू शकतो का?
A3: मोटर लोडसाठी शिफारस केलेली नाही. कॉन्टॅक्टर फक्त पॉवर स्विच करतो - ते ओव्हरलोड्सपासून संरक्षण करत नाही. मोटार सुरक्षेसाठी नेहमी थर्मल किंवा इलेक्ट्रॉनिक ओव्हरलोड रिलेसोबत जोडा.
Q4: 4-पोल आवृत्त्या उपलब्ध आहेत का?
A4: होय! सर्व LC1-D मॉडेल 3P किंवा 4P कॉन्फिगरेशनला समर्थन देतात—न्यूट्रल-स्विचिंग ऍप्लिकेशन्स किंवा 4-वायर सिस्टमसाठी आदर्श.
Q5: इतर D-मालिका संपर्ककर्त्यांपेक्षा CDADA का निवडावे?
A5: CDADA ऑफर करते:● चाचणी अहवालांसह अस्सल IEC 60947-4-1 अनुपालन
● विस्तीर्ण कॉइल व्होल्टेज श्रेणी (निर्यात करण्यासाठी 415V, 480V, 600V सह)
● सिल्व्हर-मिश्रधातू संपर्क आणि चाप chutes सह सुसंगत गुणवत्ता
● OEM-अनुकूल किंमत आणि जलद नमुना टर्नअराउंड
● जागतिक प्रमाणपत्रे (CE) आणि इंग्रजी दस्तऐवजीकरण
